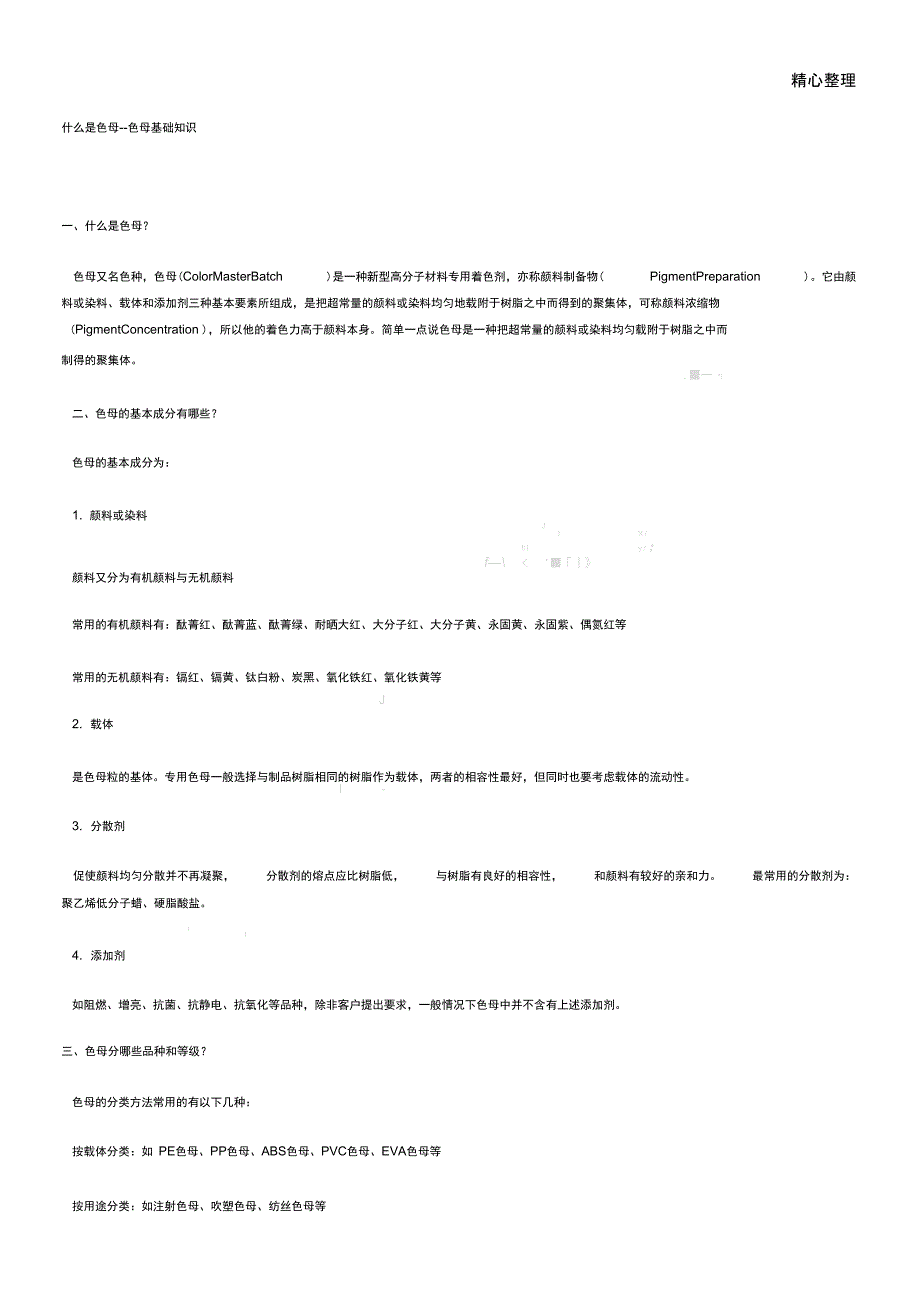

精心整理什么是色母--色母基础知识一、什么是色母？色母又名色种，色母(ColorMasterBatch )是一种新型高分子材料专用着色剂，亦称颜料制备物( PigmentPreparation )它由颜 料或染料、载体和添加剂三种基本要素所组成，是把超常量的颜料或染料均匀地载附于树脂之中而得到的聚集体，可称颜料浓缩物(PigmentConcentration )，所以他的着色力高于颜料本身简单一点说色母是一种把超常量的颜料或染料均匀载附于树脂之中而制得的聚集体■一 "I二、色母的基本成分有哪些？色母的基本成分为：1. 颜料或染料JI X /fl I y / ；f—\ < '■「丨》颜料又分为有机颜料与无机颜料常用的有机颜料有：酞菁红、酞菁蓝、酞菁绿、耐晒大红、大分子红、大分子黄、永固黄、永固紫、偶氮红等常用的无机颜料有：镉红、镉黄、钛白粉、炭黑、氧化铁红、氧化铁黄等J2. 载体是色母粒的基体专用色母一般选择与制品树脂相同的树脂作为载体，两者的相容性最好，但同时也要考虑载体的流动性I -3. 分散剂促使颜料均匀分散并不再凝聚， 分散剂的熔点应比树脂低， 与树脂有良好的相容性， 和颜料有较好的亲和力。
最常用的分散剂为： 聚乙烯低分子蜡、硬脂酸盐II4. 添加剂如阻燃、增亮、抗菌、抗静电、抗氧化等品种，除非客户提出要求，一般情况下色母中并不含有上述添加剂三、色母分哪些品种和等级？色母的分类方法常用的有以下几种：按载体分类：如 PE色母、PP色母、ABS色母、PVC色母、EVA色母等按用途分类：如注射色母、吹塑色母、纺丝色母等精心整理各品种又可分为不同的等级，如:1. 高级注射色母：用于化妆品包装盒、玩具、电器外壳及其它高级制品2. 普通注射色母：用于一般日用塑料制品、工业容器等3. 高级吹膜色母：.■一 "I用于超薄制品的吹塑着色4. 普通吹膜色母：用于一般包装袋、编织袋的吹塑着色I 、 /■i f I □ / /5. 纺丝色母："” _ ■■ _ —二_ TI I ! ! \用于纺织纤维纺丝着色，色母颜料颗粒细，浓度高，着色力强，耐热、耐光性好6. 低级色母：J用于制造对颜色品质要求不高的低级产品，如垃圾桶、低级容器等7. 专用色母：■ 'i是根据用户指定的用于制品的塑料品种，选用相同的塑料作为载体所制造的色母如 PP色母、ABS色母分别选用PP、ABS作为载体•..h i.通用色母：也用某种树脂（往往是低熔点的 PE ）作为载体，但它可以适用于除其载体树脂之外的其它树脂的着色。
II8. 通用色母通用色母相对来说比较简单方便，但缺点较多，建议用户选用专用色母专用色母的耐热等级一般是与用于制品的塑料相适应的， 在正常温度下，可以放心使用唯在下述情况下会引起不同程度的变色，一是温度超岀了正常范围，一是停机时间过长9. 色母着色与造粒着色相比具有以下优点 ：9.1. 着色和制品加工一次完成，避免造粒着色对塑料的加热过程，对保护塑料制品的品质有好处92使塑料制品的生产工艺最简化精心整理9.3.可节省大量电能五、使用色母的注意事项：1、 怎样使用色母？色母的使用非常简单，只需按规定的配比与树脂颗粒混合，手工拌和即可在设备的操作中应注意以下问题：1.1. 注塑机或挤岀机混炼腔一般有多个温度区域 ，其中靠近落料口的那段温度应略高一些，这是为了使色母进入混炼腔后迅速熔化 ，与塑料树脂尽快混合均匀，这样有利于色母颜料在制品中处于良好分散状态1.2. 将注塑机适当施加背压，这样可以提高螺杆的混炼效果，有利颜料的分散，施加背压的副作用是使注塑速度有所放慢1.3. 将挤岀机的模头温度适当提高，可以增加制品的光亮度2、 怎样确定色母的使用比例？丨.川确定色母使用比例的依据，是要获得满意的着色效果。
只要制品表面色调均匀，没有条纹和斑点，就可以认可七色鹿色母的使用 比例可按下文选用：1:100除非设备的混炼性非常好，否则容易出现颜料分散不均匀的现象，七色鹿公司一般不建议客户使用这一比例J但是，一些客户因价格压力，特别希望使用这一比例的色母，七色鹿公司为客户着想，也较多地生产这样低比例的浓缩色母，而 且颜料的分散性一般也能达到要求■ '|1:50用于着色要求一般的塑料制品， PE、PP色母较多使用这一比例1:33--1:25用于着色要求较高的 PO类制品，着色要求较低或一般的 ABS制品1:20用于高级塑料制品，包括PO、ABS，可广泛用于注塑、吹塑、纺丝等工艺II1:20以上一般用于高级化妆品容器着色，较多地用于小型注塑机3、 如何计算色母的使用成本？计算色母着色的成本时应扣除色母本身的重量举例如下:100公斤塑料树脂中加入 2公斤色母，这时候总重量已经为 102公斤，假设树脂价格为 10元/公斤，色母价格为20元/公斤，则102公斤塑料制品中因使用色母而增加的成本为：2公斤X （ 20元/公斤-10元/公斤）=20元精心整理换算成每100公斤塑料制品中因使用色母而增加的成本为：20元/102公斤X100公斤=19.61元4、 使用色母会增加产品成本吗？多数情况下是这样的。
但在有些情况下，使用色母着色反而比使用色粉着色经济，原因是配色师可以通过几种较低价格颜料的组 合来达到较高价格颜料的着色效果还要考虑以下两种现象：1. 在很多情况下，塑料制品厂家在用色粉配色时选用的颜料并不是最经济的，而由于对颜料不够熟悉，配色时反复试验，造成人 力和材料的浪费则非常普遍使用色母则不存在这个问题2. 用色母着色的产品和用色粉着色的产品其档次是完全不一样的，其售价也要高岀一些，高岀的售价往往高于使用色母所增加的成本，所以色母反而能创造"利润"从这个角度讲，在有些情况下，使用色母着色比使用色粉着色要来得 "经济"5、 色母在使用前需要烘干吗？“門 J / \ 丁■——-1」 j /色母一般情况下不需要烘干，可以直接使用，但是， ABS和NY色母除外，它们应按常规工艺进行烘干色母的保存期限有多长？色母可以长期保存色母中的颜料分散固定于载体树脂中，处于封闭状态，即使长期贮存其品质也不会变化但应当贮存于干燥、阴凉的环境中■ 'i6、 可不可以用几种不同的色母配制颜色？七色鹿公司经常用几种色母为小用量客户配制特定的颜色但在没有公司技术人员指导的情况下，客户不可自作主张将几种色母配合使用，更不可将不同公司生产的色母混合使用，以免不 相容而造成损失。
使用色母会影响产品的其它性能吗？有些颜料对制品的阻燃效果有影响使用于阻燃产品时，应向色母生产厂家指岀模具对色母的使用有无影响？为了充分显示色母的着色效果，模具必须具有相应的品质，尤其是表面必须十分光洁六、色母的常见缺陷1、在阳光照射下，制品中有条纹状的颜料带精心整理这个问题需从塑料物理机械性能和塑料成型工艺两个方面考虑：1.1注塑设备的温度没有控制好，色母进入混炼腔后不能与树脂充分混合1.2注塑机没有加一定的背压，螺杆的混炼效果不好1.3色母的分散性不好或树脂塑化不好工艺方面可作如下调试：1.将混炼腔靠落料口部分的温度稍加提高 2.给注塑机施加一定背压如经以上调试仍不见好，则可能是色母、树脂的分散性或匹配问题，应与色母粒制造厂商联系解决■一 "I2、 使用某种色母后，制品显得较易破裂这可能是由于生产厂家所选用的分散剂或助剂质量不好造成的扩散互溶不良，影响制品的物理机械性能3、 按色母说明书上的比例使用后，颜色过深（过浅）I X /这个问题虽然简单，却存在着很多可能性，具体为：113.1. 色母未经认真试色，颜料过少或过多3.2. 使用时计量不准确，国内企业尤其是中小企业随意计量的现象大量存在J3.3. 色母与树脂的匹配存在问题，这可能是色母的载体选择不当，也可能是厂家随意改变树脂品种3.4. 机器温度不当，色母在机器中停留时间过长■ 'i处理程序：首先检查树脂品种是否与色母匹配、计量是否准确，其次调整机器温度或转速，如仍存在问题应向色母粒生产厂家联 系。
h i.4、 同样的色母、树脂和配方，不同的注塑机注岀的产品为何颜色有深浅？II这往往是注塑机的原因引起的不同的注塑机因制造、使用时间或保养状况的不同，造成机械状态的差别，特别是加热原件与料 筒的紧贴程度的差别，使色母在料筒里的分散状态也不一样 ，上述现象就会岀现5、 换另一种牌子的树脂后，同样的色母和配方，颜色却发生了变化，这是为什么？不同牌号的树脂其密度和熔融指数会有差别，因此树脂的性能会有差别，与色母的相容性也会有差别，从而发生颜色变化，一般 说来，只要其密度和熔融指数相差不大，那么颜色的差别也不会太大，可以通过调整色母的用量来较正颜色6、 色母在储存过程中发生颜料迁移现象是否会影响制品的质量？有些色母的颜料含量（或染料）很高，在这种情况下，发生迁移现象属于正常尤其是加入染料的色母，会发生严重的迁移现象 但这不影响制品的质量，因为色母注射成制品后，颜料在制品中处于正常的显色浓度精心整理7、 为什么有的注射制品光泽不好？有以下多种可能：7.1.注塑机的喷嘴温度过低72注塑机的模具光洁度不好73制品成型周期过长7.4. 色母中所含钛白粉过多.■一 "I7.5. 色母的分散不好8、 一段时间后，有的塑料制品的会发生褪色现象。
生产厂家所采用基本颜料质量不好，发生漂移现象I X /9、 为什么ABS色母特别容易出现色差异？i I_(I | r广十』各国生产的不同牌号 ABS色差较大，即使同一牌号的 ABS，每批批号也可能存在色差，使用色母着色后当然也会出现色差这是由于ABS的特性引起的，在国际上还没有彻底的解决办法但是，这种色差一般是不严重的用户在使用ABS色母时，必须注意 ABS的这一特性七、附录：颜料的性能1. 耐热性PVC、PE的颜料耐温160-180摄氏度...—fABS、PS的颜料耐温250-280摄氏度IIPP、PA、PET的颜料耐温 280度以上一般要求颜料的耐热时间为 4-10分钟，通常，使用温度越高，耐热时间越短酞青蓝颜料耐温 325摄氏度，10分钟变色2、 迁移性颜料的耐迁移性是指：着色塑料制品与其他固、液、气等状态，物质长期接触或者在某种特定环境下工作，有可能和上述物质发 生物理和化学作用，表现为颜料从塑料内部迁移到制品的自由表面上，或迁移到相邻的塑料或溶剂中耐迁移性评级标准精心整理严重迁移显著迁移有迁移轻微迁移无迁移3. 无机颜料大部分具有良好的耐光性4. 耐候性是指颜料在大自然的条件下的颜色稳定性。
5. 钛白粉分为：锐钛型（A）钛白粉金红石型（R）钛白粉钛白粉可提高遮盖力，耐候性，抗褪色性等 〜〜〜钛白粉浓度低时，PP的白度随其含量的增加速度提高，当浓度超过 1.5%时，白度不再上升，从 1%-8%，白度紧提高2.8%，这说明超出一定浓度范围后，增加钛白粉用量并不能提高白度为了进一步提高白度，可采用荧光增白剂，只用很少量的荧光增白剂即可显著提高钛白粉的着色力二氧化钛，别名：钛白粉钛白粉可使塑料有效地散射可见光而赋予白度、亮度、不透明度PPWWABS中钛白粉浓度为1% ； P。
