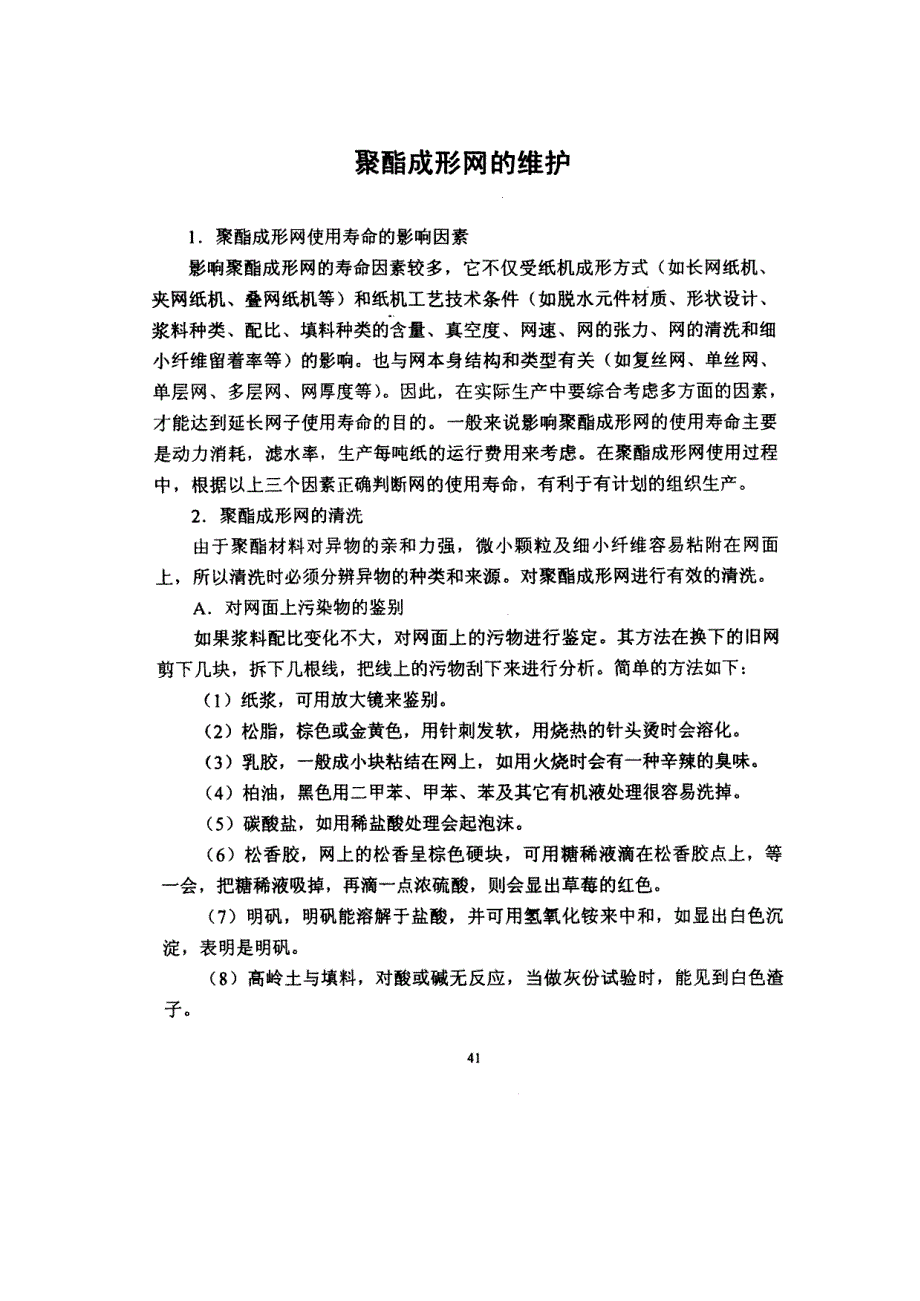

聚酯成形网的维护1 ．聚酯成形网使用寿命的影响因素影响聚酯成形网的寿命因素较多，它不仅受纸机成形方式( 如长网纸机、夹网纸机、叠网纸机等) 和纸机工艺技术条件( 如脱水元件材质、形状设计、浆料种类、配比、填料种类的含量、真空度、网速、网的张力、网的清洗和细小纤维留着率等) 的影响也与网本身结构和类型有关( 如复丝网、单丝网、单层网、多层网、网厚度等) 因此，在实际生产中要综合考虑多方面的因素，才能达到延长网子使用寿命的目的一般来说影响聚酯成形网的使用寿命主要是动力消耗，滤水率，生产每吨纸的运行费用来考虑在聚酯成形网使用过程中，根据以上三个因素正确判断网的使用寿命，有利于有计划的组织生产2 ．聚酯成形网的清洗由于聚酯材料对异物的亲和力强，微小颗粒及细小纤维容易粘附在网面上，所以清洗时必须分辨异物的种类和来源对聚酯成形网进行有效的清洗A ．对网面上污染物的鉴别如果浆料配比变化不大，对网面上的污物进行鉴定其方法在换下的旧网剪下几块，拆下几根线，把线上的污物刮下来进行分析简单的方法如下：( 1 ) 纸浆，可用放大镜来鉴别 2 ) 松脂，棕色或金黄色，用针刺发软，用烧热的针头烫时会溶化 3 ) 乳胶，一般成小块粘结在网上，如用火烧时会有一种辛辣的臭味。
4 ) 柏油，黑色用二甲苯、甲苯、苯及其它有机液处理很容易洗掉 5 ) 碳酸盐，如用稀盐酸处理会起泡沫 6 ) 松香胶，网上的松香呈棕色硬块，可用糖稀液滴在松香胶点上，等一会，把糖稀液吸掉，再滴一点浓硫酸，则会显出草莓的红色 7 ) 明矾，明矾能溶解于盐酸，并可用氢氧化铵来中和，如显出白色沉淀，表明是明矾 8 ) 高岭土与填料，对酸或碱无反应，当做灰份试验时，能见到白色渣子4 l( 9 ) 淀粉，对需要测试的地方滴上一滴碘化钾的溶液，如果在纸内有沉淀，在纸页上就会出现蓝紫色B ．聚酯成形网的清洗方法由于聚酯单丝的亲和力很强，不易清洗，所以清洗也是相对困难的如低速和高速纸机网子清洗方法就有所不同下面就有关清洗方法介绍如下：( 1 ) 低速纸机的低压水和化学方法清洗在我国中低速纸机数量很多，由于生产条件等限制，无法安装高压清洗系统，这时可以采用低压水冲洗，并定期不定期的使用化学方法清洗根据生产实践证明，对于每分钟表1 0 0 米左右的车速，可采用0 ．仙．6 M p a ( 表压) 的清水进行冲洗( 一般至少设两道喷水管，不要安装复杂的喷嘴，仅在管上钻上分布均匀的小孔即可) 并且利用每次停机或更换备品的时间，采用油污清洗剂、盐酸、乙醇和苯的混合物、香蕉水等清洗，对个别堵塞严重的孔眼，可采用尼龙刷刷洗，效果较好( 2 ) 低速纸机的低压水和辅助高压水枪清洗对于低中速纸机没有高压水系统，又不易采用化学品清洗时，可采用低压水和辅助高压水枪清洗。
高压水枪压力4 ．0 ．5 ．O M p a ，要注意，高压水不能对准一个固定地方，水枪喷水距网子2 0 0 ．4 0 0 m m ，要不停地摆动，以防止损坏网子 3 ) 对网内圈与网辊缝隙间的冲水透网清洗这种方法近年来使用较普遍，是有效清洗网子方法之一见图1图1 驱网辊前冲水将冲击的喷水管安装在驱网辊与回网进入缝口处，这样既能冲走纸浆，又能使水穿透清洗的网子有时在导网辊的网与辊之间装上喷水管清洗网子如4 2图2 图2 导网辊冲水( 4 ) 高压喷水清洗高压水是指对聚酯成形网，采用1 ．0 - 4 ．0 M p a 的水压，采用喷嘴往复运动来冲洗，使网的脱水空隙清洁无堵对改进高压喷水装置的某一个因素与它清洗作用及网子的使用命都有非常重要的关系如喷水管的位置，喷嘴形式、喷射角、喷嘴直径、喷头到网子距离、网子张力：速度及网子编织结构等3 ．聚酯成形网的磨损聚酯成形网在网案上运行是纬线与网案接触，称之为纬线磨损方式它的磨损又可大致分为三大类，既牵引磨损、滞后磨损和横向磨损A ．聚酯成形网的磨损程度的判断( 1 ) 检查磨损程度的方法迅速的判断聚酯成形网受磨损的状况，以便找出导致磨损的真实原因，在网运动过程中能够及时解决是非常重要的。
对于下机后聚酯成形网的检查，裁取O ．5 m 的全幅宽度作为样品，取样在网子两边0 ．6 m 和网中间三个部分的磨损进行测定，取平均值找出对应纸机磨损部位的原因，采取必要的措施聚酯成形网磨耗，最简单是厚度的测量，测量方法用千分在纸机上测得几点的平均值，来确定网体磨耗量要想得到这个数据，注意的是新网上机后要测量网的厚度值，以便判断网子的使用寿命使用界限：一般单层网为2 5 ．3 5 ％，多层网为2 0 ．2 5 ％磨耗程度表示方法，一般用网厚减少率来表示，见图．1 7 网厚减少率用下式计算：网厚减少率- 《／T oX1 0 0 ％ T 广使用前网厚T ．——残余网厚4 3C ——纬线磨损量( = T )聚酯成形网磨耗达到限界时，脱水不良，产生抄造上的纸病，这时网子使用天数应用网厚度减少率来检查，使用时间可以从图4 上的曲线得到，由曲线可判断网子使用寿命( 不包括意外的事故)砑 雳．缸．争石图3 网厚减少率图4 磨损曲线B ．磨损的基本机理减轻磨损的措施( 1 ) 牵引磨损牵引磨损是由于网子的运行速度大于与之接触的脱水元件和其它装置的表面速度所造成的所以一切转动不灵活的辊子固定式成形板、脱水板、真空箱、档水板、定边器等，都会使聚酯成形网的纬线产生牵引磨损。
2 ) 磨损物的类型对于牵引磨损来说，磨损物的类型，主要是指脱水板和真空箱面板所以选择合适聚酯成形网的脱水板和真空箱面板是至关重要的 3 ) 填料和砂粒对具有磨蚀性能的填料和浆中原有砂粒的作用，应用两个方面来进行观察，即对聚酯成形网的磨损和对纸机脱水部件的磨损主要真空箱处，由于纸浆中有磨蚀作用的颗粒( 如填料) 而引起的随着填料保留率的增加，网的磨损率下降C ．滞后磨损滞后磨损是由于网子的运行速度低于之接触的脱水元件和其它装置的表面所造成的它通常产生在伏辊或驱动辊处D ．横向磨损纬线沿横向磨损也会产生毛刺，产生横向磨损的原因，主要由于网案部的一些部位不符合要求，造纸聚酯成形网在使用过程中横向磨损不均，以及真空缝隙处受真空吸引使网子发生弯曲所造成的只要正确选择网子结构，合理设计真空箱面板，就可以减少或消除这些磨损由于网案的原因而产生横向磨损一般分为两类：一类是规则性的横向不均一磨损，另一类是不规则性磨损规则性的横向不均．磨损，是指距网边0 ．6 m 左右处磨损比网子中部的磨损严重的一种现象 2 ) 不规则的横向不均．磨损在不同纸机上还存在形态不同的不规则性横向不均磨损造成的原因是回程辊幅的直径粗细不一。
辊子粗的部位，辊子的线速度快于网速，使纬线产生牵引磨损，或者由于回程辊被磨损、腐蚀及刮刀不良，造成这些辊子局部直径不同而产生的牵引磨损E ．聚酯成形网结构与磨损的关系聚酯成形网结构不同，网的磨损量也是不相同的现简述如下：( 1 ) 网子型号的影响聚酯成形网型号决定网子采用的经纬线材直径的大和小单丝线径大磨损速度低，线径小磨损速度快( 2 ) 纬线直径的影响纬线直径愈大，则网愈耐磨但是网线直径增加的同时要综合考虑纸机的车速等原因就是说纬线直径尽量的增加，但不能导致网子的滤水能力下降，以达到延长网子的使用寿命的目的七、结论如何选择及其应用聚酯成形网，对于提高造纸的质量和生产效率，降低成本具有非常重要意义我国造纸工业正在迅速发展，但大型高速纸机使用的多层聚酯成型网应依赖进口因此，研究开发适合我国大型高速纸机使用的聚酯成形网是必然趋势，加速研究开发更多品种型号的聚酯成形网供纸厂选择及其应用，以满足国内造纸工业发展的需要沈阳金鹰网业有限公司高级工程师董学武4 5。
