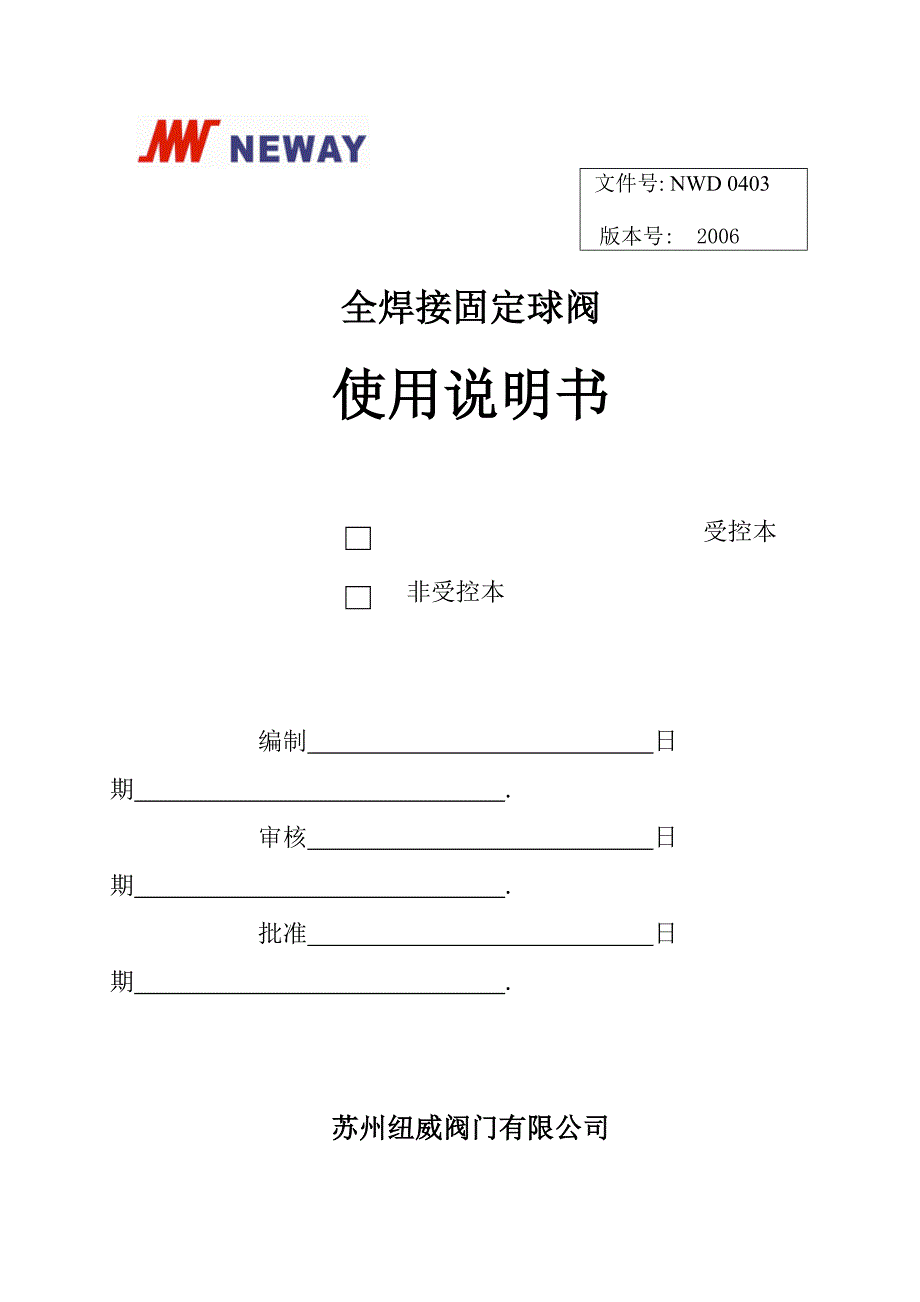

文件号: NWD 0403 版本号: 2006全焊接固定球阀使用说明书 受控本 非受控本 编制 日期 . 审核 日期 . 批准 日期 .苏州纽威阀门有限公司NEWAY VALVE（SUZHOU）CO.， LTD 地址：中国江苏省苏州新区湘江路999号，215129 ：0086-512-6665 1365 ：0086-512-6665 1360 E-mail: neway@ WWW:文件修改记录版本号修改页/节修改说明实施日期更改单号2006全文初版2006/01/01目录1．前言…………………………………………………..32. 欧共体关于承压设备和防爆指令对健康和安全的 基本要求………………………………………………33. 用途和技术性能………………………………………44. 阀门结构 …………………………………………….55. 运输和保管…………………………………………..96. 安装…………………………………………………..107. 移动…………………………………………………..108. 拆卸程序……………………………………………..109. 重装程序……………………………………………..1210.阀门操作和维护……………………………………..1411.故障及维修…………………………………………..1512.质量保证及服务……………………………………..1613.附表…………………………………………………..161. 前言1.1 感谢您选择纽威阀门。
作为一种承压设备，当阀门用于输送流体及易燃易爆气体时，由于泄露或使用不当而存在一些安全隐患，为了安全考虑，用户使用时应先阅读本说明书，以了解纽威在设计和制造过程中所采取的安全措施,以防患于未然2. 欧共体关于承压设备和防爆指令对健康和安全的基本要求2.1 纽威的设计理念 —球阀作为一种标准产品来设计，由于它的范围较广所以并不考虑每一种特定的工作条件—球阀设计参照API 6D，阀门强度参照ASME B16.34 压力—温度额定值—阀门密封材料应根据介质对材料的抗腐蚀性和耐磨损的要求而选择，参照API6D—阀门不含轻金属（例如镁），各零部件通过相互接触形成导电通路，通过管道流向大地，以防止静电积累—阀门根据它的型号、扭矩及操作要求配以手柄、齿轮箱或电动头等驱动装置2.2 用户须知2.2.1 概述2.2.1.1 任何场合，应首先保证人身安全2.2.1.2 使用阀门时应参照 ASME B16.34 压力—温度额定值2.2.1.3 选择阀门材料时应考虑工作介质对材料的抗腐蚀性和耐磨损的要求2.2.1.4 工作介质是易燃/易爆的，要限制工作温度2.2.1.5 当维修/维护时，应保证阀门处在卸压和排污排空状态，（如有安全阀、螺塞）打开安全阀、螺塞，以泄掉中腔压力。
2.2.1.6 对于所有的电、液或气动等用动力驱动的阀门，使用前要确保动力系统线路是断开的2.2.1.7 维修/维护过程中，应采取适当的保护措施，例如：防护服、氧气面罩、手套等2.2.1.8 当维修/维护阀门时，禁止吸烟，严禁使用任何未经检测的便携式电动设备，未经允许禁止用火，以免发生火灾2.2.1.9 必须对阀门进行周期性检查—螺栓连接的紧固性（阀体/阀盖，压盖法兰，顶法兰连接）—腐蚀/磨损（裂纹、锈斑、阀门壁厚）—确保阀门在全开/全关位置2.2.2示例危险事例防范措施和危险介质意外接触 1.参考2.2.1概述原因：垫片或阀杆吹出或垫片失效2在吹出或失效后立即更换垫片和O形圈（只允许合适的材料） 3.用表1中推荐的扭矩拆卸或维修过程中1.参考2.2.1概述与危险介质意外接触*2.阀门从生产线上拆下后，应开关阀门以泄掉中腔压力3.在拆卸前，用相应的设备排出残留介质或物质由于主体结构弯曲变形，使得和危险介质接触*1.参考2.2.1概述2.采取防范措施，避免阀门额外受力引起爆炸或起火3.绝对避免水锤作用，也有必要安装防范设备（例如制动装置、抗冲击设备等） 4.避免对阀门过多的振动 5.避免快速变压和/或变温意外与高温或低温零件接触1.参考2.2.1概述 2.在阀门上预先安装适当的绝缘体 3.使用报警装置以避免火灾 4.对于低温介质只能配以低温设备的阀门 工作介质燃烧引起起火或爆炸1.参考2.2.1概述 2.在此区域内安装预警设备 3.维修/维护过程中，应切断所有的电动装置电源 由于氧气介质产生爆炸1.参考2.2.1概述 2.在此区域内安装预警设备 3.阀门应脱油、脱脂 4.阀门材料的选用应适用于氧气介质 （见EN1797-1）*危险介质有：有毒的、有腐蚀性的、易燃的、高温或低温的介质等。
3.用途和技术性能3.1 用途本系列阀门主要用于石油、化工、电站等行业中，切断或接通管路，从而使系统正常运行3.2 技术性能：公称通径： 2~48＂公称压力： 150~1500LB适用温度： ≤4000F适用介质： 水、油、汽及其它介质主体材料： ANSI B16.34中适用材料 试 验： API 6D操作方式： 手柄、齿轮箱、电动、气动执行机构等4.阀门结构4.1 主要零件:见图 图一 (≤4”)序号零件名称序号零件名称1阀体23波形弹簧2阀盖24接地塞3球体25O型圈4手柄26O型圈5阀座组件27O型圈6密封环28O型圈7固定器29泄放阀8阀杆309枢轴3110盖板32螺钉11密封垫片33螺钉12密封垫片3413密封垫片35销14密封垫片36挡圈15顶法兰37垫片16压盖法兰38螺栓17定位板39螺钉18推力垫40铭牌19轴承41铆钉20轴承42垫片21夹持器43O型圈22弹簧 图二（≥6”）序号零件名称序号零件名称1阀体26O型圈2阀盖27O型圈3球体28O型圈4阀座组件29螺钉5密封环30螺钉6固定器31螺柱7阀杆32螺母8销33销9推力垫34键10支撑板35销11密封垫片36齿轮传动装置12密封垫片37润滑器13密封垫片38润滑器14密封垫片39铭牌15压盖法兰40铆钉16顶法兰41管接头17垫片42推力垫18轴承4319夹持器4420泄放阀45O型圈21螺塞46止回阀22弹簧4723弹簧48支脚24接地塞49吊板25O型圈4.2 工作原理 球阀的主要功能是切断或接通管道中的流体通道，藉助手柄或其它驱动装置在阀杆 上端施加一定的转矩并传递给球体，使球体旋转90O，球体通孔与阀体通道中心线重 合或垂直，顺时针关闭。
逆时针方向开启4.3 结构说明4.3.1 本系列阀门采用嵌入式阀座，阀座材料采用PTFE或NYLON阀杆采用O形圈密 封，材料根据要求可选用NBR、VITON4.3.2 阀门两端连接采用法兰端或对焊端结构，阀门中法兰采用焊接结构，减少阀门的 泄漏点4.3.3 阀门采用防火结构设计a) 球体与阀座之间第一道密封为球体与PTFE或NYLON之间的密封，第二道密封为球体与阀座金属对金属的密封b) 阀座与阀体之间采用O形圈密封c) 所有外连接处第一道密封为O形圈密封，第二道密封为石墨不锈钢缠绕垫密封4.3.4 紧急注胶结构设计在阀座和阀杆处有紧急注胶结构，以保证在发生火灾或其它意外的情况下，能迅速注入密封胶，减少灾害损失4.3.5 双阻塞泄放功能当阀门关闭时，阀门的上游和下游阀座均不能泄放来自两端的介质阀体中腔内的介质可以通过连接在阀体上的泄放口（螺塞）被排出4.3.6 阀杆下端带有凸台，具有防吹出功能4.3.7 球与阀体及阀杆之间装有弹簧及接地塞，具有防静电功能5.运输和保管5.1运输5.1.1 在未装箱的条件下运输时（有灰尘的地方），在上面盖上东西。
5.1.2 发运时，传动装置不要装在阀门上，以避免装运过程中阀门受力5.1.3避免装载设备时超载，货物摆放要宽松，避免阀门受撞击5.1.4 小心轻放阀门，大型阀门要用起重设备5.2保管5.2.1当阀门交货后暂时不用，应置于无附加载荷的环境下5.2.2 阀门没有装箱时，注意不要让灰尘、杂质或油污进。
