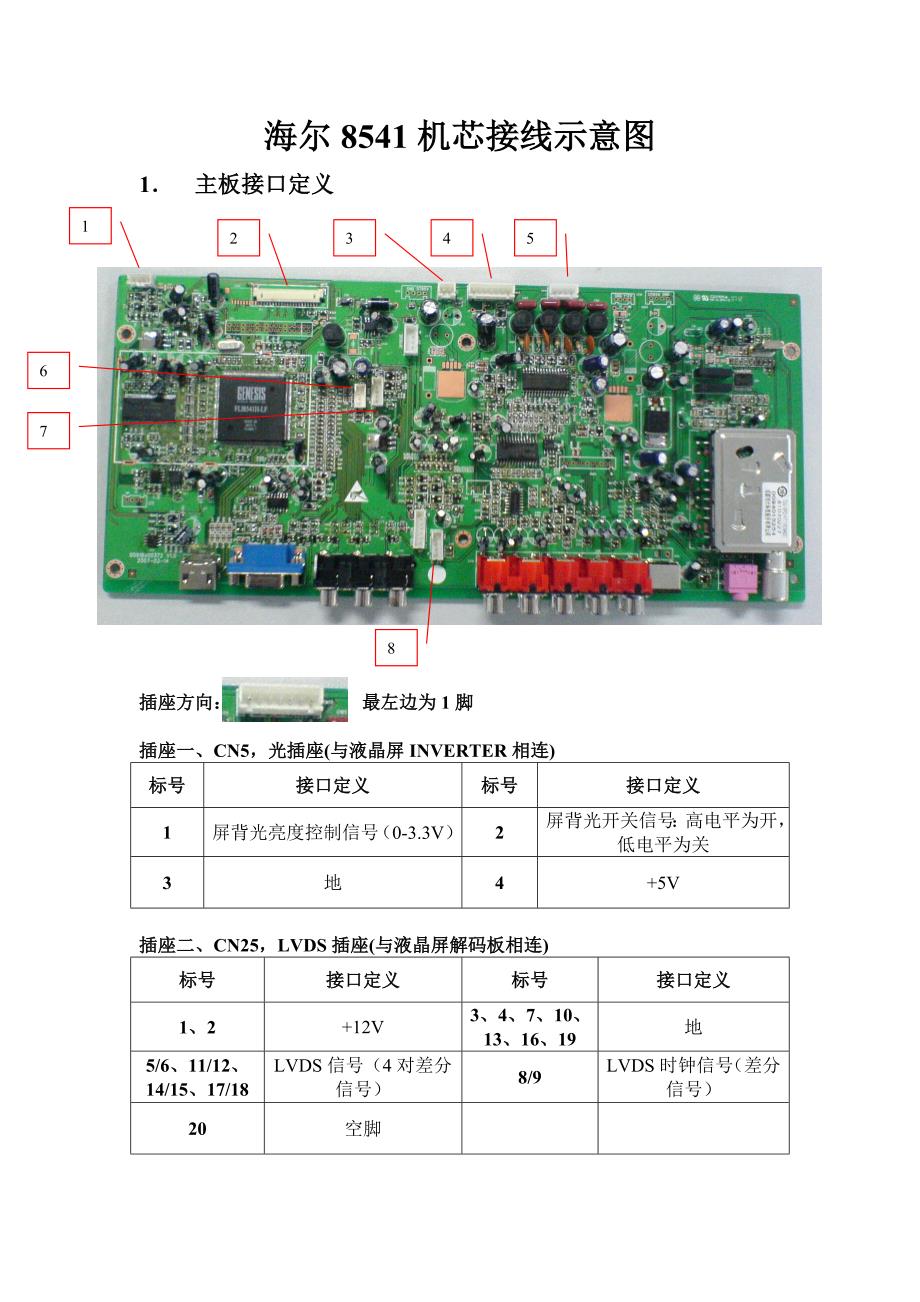

海尔海尔 8541 机芯接线示意图机芯接线示意图1．．主板接口定义主板接口定义插座方向：插座方向： 最左边为最左边为 1 脚脚插座一、插座一、CN5，光插座，光插座(与液晶屏与液晶屏 INVERTER 相连相连)标号标号接口定义接口定义标号标号接口定义接口定义1屏背光亮度控制信号（0- 3.3V）2屏背光开关信号：高电平为 开，低电平为关3地4+5V插座二、插座二、CN25，，LVDS 插座插座(与液晶屏解码板相连与液晶屏解码板相连)标号标号接口定义接口定义标号标号接口定义接口定义1、、2+12V3、、4、、7、、10 、、13、、16、、19地5/6、、11/12、、1 4/15、、17/18LVDS 信号（4 对差分 信号）8/9LVDS 时钟信号（差 分信号）20空脚12345678插座三、插座三、CN1，，5V 供电插座（主板的主供电插座（主板的主 5V 供电，与电源相连）供电，与电源相连）标号标号接口定义接口定义标号标号接口定义接口定义1+5V2地插座四、插座四、CN17，，12V 供电插座（主板的主供电插座（主板的主 12V 供电，与电源相连）供电，与电源相连）标号标号接口定义接口定义标号标号接口定义接口定义1、、2、、3地4、、5、、6+12V6电源开关信号：高电 平为开，低电平为关 插座五、插座五、CN19，喇叭插座（与喇叭相连），喇叭插座（与喇叭相连）标号标号接口定义接口定义标号标号接口定义接口定义1左声道负信号2左声道正信号3右声道正信号4右声道负信号插座六、插座六、CN6，本控插座（与本控板相连），本控插座（与本控板相连）标号标号接口定义接口定义标号标号接口定义接口定义1地2本控信号3无作用插座七、插座七、CN7，遥控插座（与遥控板相连），遥控插座（与遥控板相连）标号标号接口定义接口定义标号标号接口定义接口定义1+5V2遥控信号3红灯控制：高电平红 灯亮4无作用5地插座八、插座八、CN13，侧，侧 AV 插座（与侧插座（与侧 AV 板相连）板相连）标号标号接口定义接口定义标号标号接口定义接口定义1音频右声道2地3音频左声道4地5视频信号2、电源接口定义、电源接口定义序号序号位号位号接口定义接口定义1CON6220V 交流电输入接口2CON312V 输出，连主板 CN173CON124V 输出，连接显示屏的背光输入4CON4STB 5V 输出，连接主板 CN11234。
