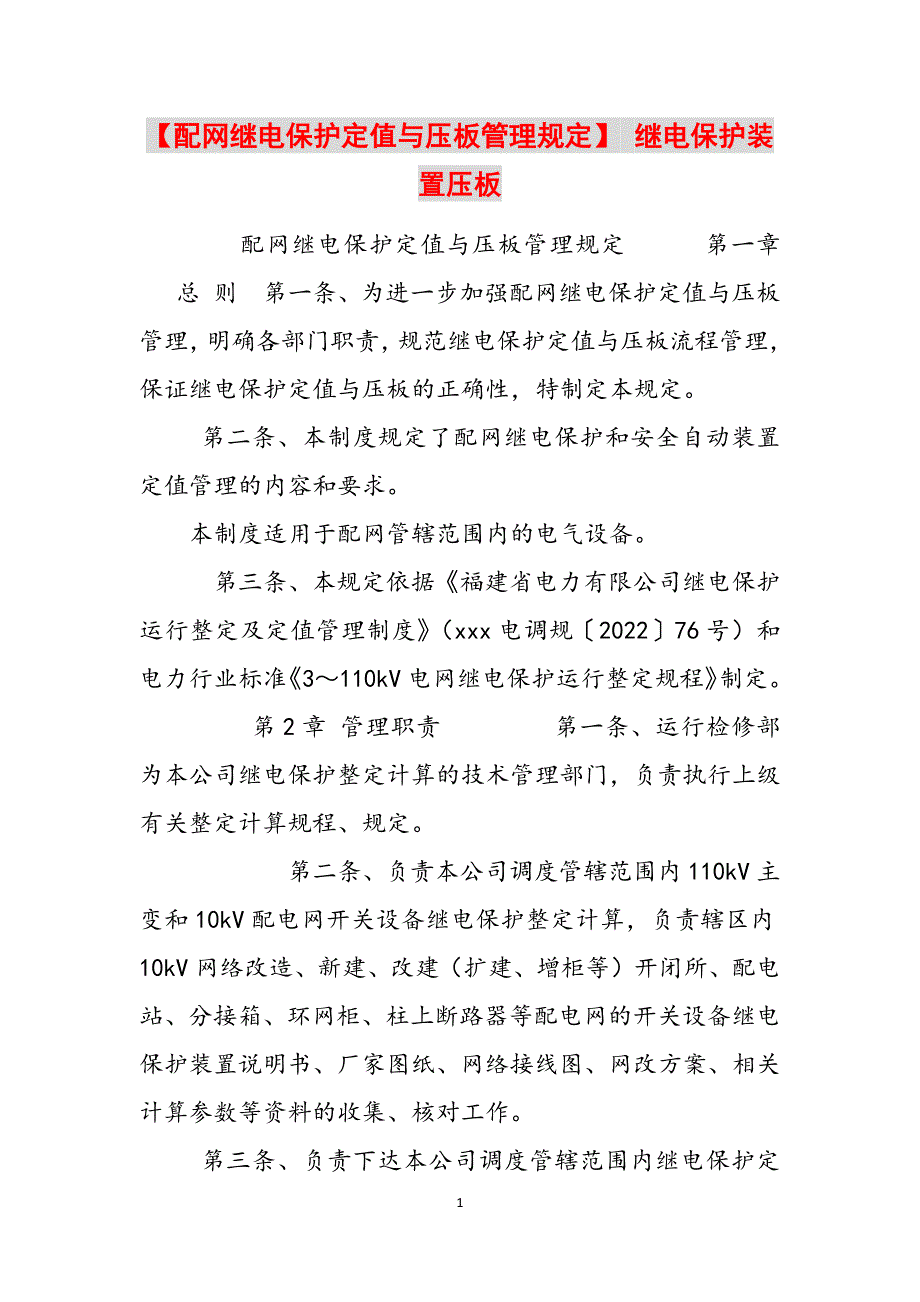

配网继电保护定值与压板管理规定】 继电保护装置压板 配网继电保护定值与压板管理规定 第一章 总 则 第一条、为进一步加强配网继电保护定值与压板管理，明确各部门职责，规范继电保护定值与压板流程管理，保证继电保护定值与压板的正确性，特制定本规定 第二条、本制度规定了配网继电保护和安全自动装置定值管理的内容和要求 本制度适用于配网管辖范围内的电气设备 第三条、本规定依据《福建省电力有限公司继电保护运行整定及定值管理制度》（xxx电调规〔2022〕76号）和电力行业标准《3～110kV电网继电保护运行整定规程》制定 第2章 管理职责 第一条、运行检修部为本公司继电保护整定计算的技术管理部门，负责执行上级有关整定计算规程、规定 第二条、负责本公司调度管辖范围内110kV主变和10kV配电网开关设备继电保护整定计算，负责辖区内10kV网络改造、新建、改建（扩建、增柜等）开闭所、配电站、分接箱、环网柜、柱上断路器等配电网的开关设备继电保护装置说明书、厂家图纸、网络接线图、网改方案、相关计算参数等资料的收集、核对工作。
第三条、负责下达本公司调度管辖范围内继电保护定值单，监督定值的执行、核对等闭环管理，确保准确无误后投产 第四条、根据本公司辖区网络变更，及时复核辖区内配电网继电保护及安全自动装置定值的正确性 第五条、负责根据设备参数、线路结构及运行情况制定馈线重合闸方式、限荷及相应非电量保护参数 第六条、负责辖区内10kV开闭所、配电站、分接箱、环网柜、柱上断路器等配电网继电保护的定值执行监督、核对、验收、反馈 第七条、负责辖区内配电网继电保护及安全自动装置的压板投退，应随一次运行方式变化根据定值单进行对应调整 第八条、负责辖区内配电网继电保护及安全自动装置基础台帐的维护和管理 第三章 定值整定管理内容 第一条、整定计算资料收集 1、整定范围内的10kV开闭所、配电站、分接箱、柱上开关、专用变等配电网开关设备电气一次主接线图及高压配置图 2、整定范围内的继电保护及安全自动装置原理接线图、二次回路图、保护装置说明书(包括设计说明)及厂家出厂图等，图纸应与现场接线相符且一致 3、整定范围内主要涉及的设备和参数，如开关柜、电流互感器、变压器、电缆、架空线路等。
4、负荷资料:总容量、负荷性质及重要用户情况 5、地调管辖设备定值由继电保护整定计算人员接收并分发给调度、运行、修试等相关单位，调试完成后，回执至继电保护整定计算人员处，由继保专责回执地调整定计算专责 6、整定计算人员应在接到完整资料后10个工作日内完成定值下达 7、定值整定管辖范围变更时，应同时移交有关图纸、资料，由接管单位复核定值若运行方式有变化，接管单位应在变化前重新计算定值，保证装置定值与运行方式相适应 第二条、整定计算资料提交时限 新、改、扩建项目定值整定，施工单位或工程主管单位应提前将有关电气设备的参数、图纸、资料提供给整定计算人员具体时间如下： 1、10kV以上新建厂站应提前30天 2、新建10kV开闭所、配电站等应提前10个工作日 3、设备异动应提前10个工作日 第三条、定值单管理 1、根据配网电力系统发展变化，每年应对所有定值进行校核，每三年应修订保护整定方案整定计算由继电保护专责计算，运行检修部领导审核，公司分管领导批准。
现场执行人和核对人执行完毕后，由执行人按定值单内容要求交各专业存档 2、定值单实行统一编号定值单上除保护装置全部整定值内容外，还需注明被保护开关双重名称及编号、保护装置的型号、PT 及 CT 变比、通知单签发的日期、新定值单及被替代定值单编号（如有旧定值单）、保护的运行说明等 3、定值单上应有“计算、审核、批准”三栏，正式定值单上这三栏均应完备 4、定值单是现场更改定值、投停继电保护装置的依据，运行现场保护整定值的调整和更改应按经批准的保护装置定值单的要求执行，并按规定的日期完成 5、正式定值单应由继电保护专责整理成册妥善保存，或保存完整的电子版本，以便日常运行或事故处理时检查核对 第四条、定值单执行 1、本单位运行中设备的定值执行，由继电保护专责下发定值单，运行检修部组织人员完成 2、本单位辖区内新建、扩建的配网设备的继电保护定值整定通知单，在设备启动送电之前，由承建单位负责试验和执行，在执行正确后，由调试人员、运维人员在纸质定值单上分别签字，并将该定值单与异动单等作为送电依据一并送达配网调度中心 3、新设备启动送电当日，由验收汇报人向调度值班人员汇报新设备保护定值单执行情况，并核对定值单编号，定值核对情况作为汇报项列入调度送电指令票中，调度员与汇报人核对无误后，方可启动送电。
4、因新建、扩建工程使局部系统有较多保护装置需停电改定值时，应上报停电计划，在三个月之内更改完毕若无法及时更改定值导致保护定值长期失配，应向运行检修部申请并经本单位分管领导批准 5、调试人员应熟悉定值单的内容，认真核对继电保护装置、被保护设备、二次接线、互感器变比、投运方式等是否与定值单相符，不得随意更改定值，如有疑问应及时同保护专责联系，核对无误后方可执行 6、如一次系统运行方式的变化，需要更改运行中保护装置的定值时，须在定值单上说明 7、若遇临时性运行方式或事故抢修运行方式，需改变保护装置定值时，可由值班调度员报运行检修部领导同意后下令更改，运行方式恢复后，定值应恢复原值，双方应作好记录 8、变电站应备有与该站设备运行情况相符的定值单已投运设备需更改定值的，整定专责除将新定值分发给各部门外，还应将各部门原有旧定值收回 9、继电保护专责发放给调试单位的定值单应留有一份作回执用，调试人员应将在调试过程中遇到的问题在该定值单上写明，注明日期并签字后交还继电保护管理部门 10、新投运继电保护设备，更改接线或更改定值，调试人员应向值班调度员交代，更改情况记入《继电保护工作记录簿》，属地调管辖的范围，值班调度员应向地调值班调度员汇报，双方逐项核对定值、说明及注意事项，并在定值单上签名并注明更改定值时间，无误后方可投运。
11、继电保护工作人员应设有《定值更改记录簿》，详细记录每次定值更改情况 第四章 压板的管理 第一条、保护压板的要求 1、保护压板与装置图纸相对应,且有与图纸相符的名称(即压板详细名称) 2、保护压板应清洁无积尘，无锈蚀，底座牢固，接触良好 第二条、保护压板的操作 1、保护压板的投入与解除应根据调度的命令（观音山变、成功变压板投退由运行部领导下令）执行，在二次模拟图上预演，核对无误后操作操作必须要有人监护 2、保护装置（含回路）出现异常或故障可能误动时，当值人员可先退出该装置出口保护压板（含联跳的压板），事后汇报调度，并记录在运行值班记录簿上 3、设备异常、开关跳闸次数已到临修次数的前一次时应汇报调度，根据调度员命令是否退出保护重合闸压板 4、投入保护压板时应保证接触良好，解除压板应将压板放在中间位置，避免晃动时碰及相邻压板 5、开关检修、保护定检时，该开关保护跳其他开关的压板和其他保护跳该开关的压板应断开。
第三条、保护压板的正常运行维护： 1、保护压板应每月检查一次 2、年度检修时保护压板应清扫一遍 3、压板位置是否符合运行方式要求，是否清洁，底座完好无损，有否锈蚀等应列入交接班检查内容 第四条、年检送电前应核对保护压板的正确位置，必要时与调度核对保护回路直流电源侧有切换开关时，投入保护压板应注意切换开关的投入 第五章 附则 第一条、各部门在执行中如有疑问，请及时向运行检修部反馈 第二条、本规定执行中如与国家、上级调度单位颁布的新规定相矛盾，以国家、上级调度单位颁布的规定为准 第三条、本规定由运行检修部管理并负责解释 第四条、本制度自印发之日起执行,原规定同时废止 本文来自 1。
