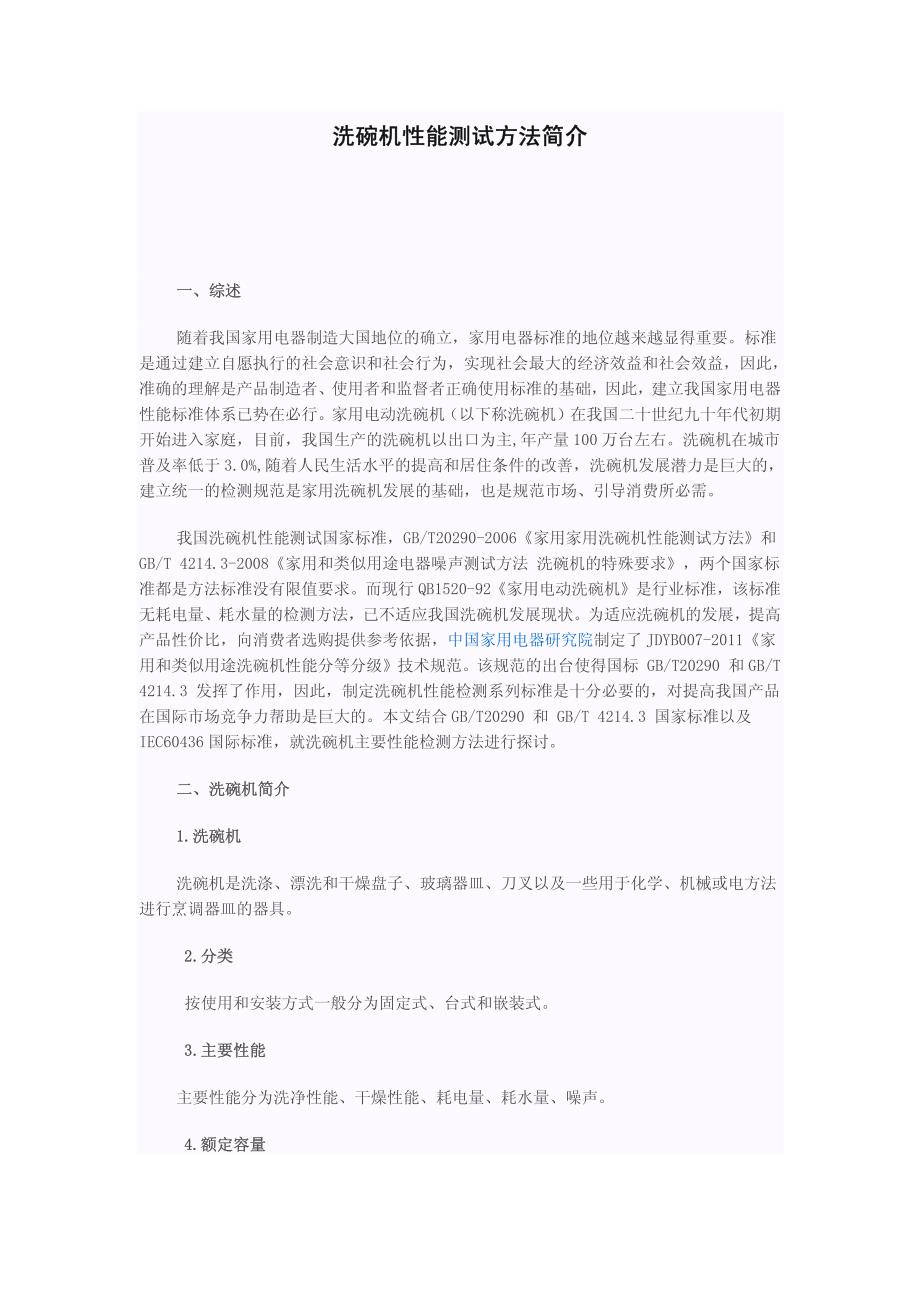

洗碗机性能测试方法简介 洗碗机性能测试方法简介 一、综述一、综述 随着我国家用电器制造大国地位的确立，家用电器标准的地位越来越显得重要标准是通过建立自愿执行的社会意识和社会行为，实现社会最大的经济效益和社会效益，因此，准确的理解是产品制造者、使用者和监督者正确使用标准的基础，因此，建立我国家用电器性能标准体系已势在必行家用电动洗碗机（以下称洗碗机）在我国二十世纪九十年代初期开始进入家庭，目前，我国生产的洗碗机以出口为主,年产量 100 万台左右洗碗机在城市普及率低于 3.0%,随着人民生活水平的提高和居住条件的改善，洗碗机发展潜力是巨大的，建立统一的检测规范是家用洗碗机发展的基础，也是规范市场、引导消费所必需 我国洗碗机性能测试国家标准，GB/T20290-2006《家用家用洗碗机性能测试方法》和GB/T 4214.3-2008《家用和类似用途电器噪声测试方法 洗碗机的特殊要求》，两个国家标准都是方法标准没有限值要求而现行 QB1520-92《家用电动洗碗机》是行业标准，该标准无耗电量、耗水量的检测方法，已不适应我国洗碗机发展现状为适应洗碗机的发展，提高产品性价比，向消费者选购提供参考依据，中国家用电器研究院制定了 JDYB007-2011《家用和类似用途洗碗机性能分等分级》技术规范。
该规范的出台使得国标 GB/T20290 和 GB/T 4214.3 发挥了作用，因此，制定洗碗机性能检测系列标准是十分必要的，对提高我国产品在国际市场竞争力帮助是巨大的本文结合 GB/T20290 和 GB/T 4214.3 国家标准以及IEC60436 国际标准，就洗碗机主要性能检测方法进行探讨 二、洗碗机简介二、洗碗机简介 1.洗碗机1.洗碗机 洗碗机是洗涤、漂洗和干燥盘子、玻璃器皿、刀叉以及一些用于化学、机械或电方法进行烹调器皿的器具 2.分类 2.分类 按使用和安装方式一般分为固定式、台式和嵌装式 3.主要性能 3.主要性能 主要性能分为洗净性能、干燥性能、耗电量、耗水量、噪声 4.额定容量4.额定容量 额定容量是指制造厂声明一次洗涤所放置餐具的数量 三、性能检测应注意事项性能检测应注意事项 1.按制造商建议使用1.按制造商建议使用 应遵循制造商的安装和使用说明书要求安装运行，在开始测量时应检查洗碗机运转情况，确保运转可靠 2.相同环境试验原则2.相同环境试验原则 在相同的试验室进行试验时，提供可靠的比较试验，在同一时间，同一操作者进行试验 3.测量环境温度原则3.测量环境温度原则 应根据制造商使用说明书要求安装并且每次开始测量环境温度， 应保持环境温度一致。
4.试验电压4.试验电压 在额定电压有不同值时， 额定值的差别等于或小于限定值中间值的 10%时， 洗碗机应在中间值运行，当差别大于中间值的 10%时，洗碗机应在下限值和上限值进行试验，在所有的条件下，电压值控制在±2%范围内 5.环境要求5.环境要求 考虑到与其它家用电器试验环境一致，试验环境温度应为 20±5℃，相对湿度 45%到65% 6.水温要求6.水温要求 洗涤用水温度应为 60±2 ℃（只适用热水机型）如果制造商建议低一些温度，试验温度可按照制造商建议的温度进行试验，但试验温度应在检测报告中说明 7.水压要求7.水压要求 进水压力应在制造商规定的范围内 8.水硬度要求8.水硬度要求 根据试验样机的构成不同试验用水硬度分为以下两种情况： 1)有软化水装置洗碗机试验用水硬度： 50ppm,150ppm 和 300ppm， 硬度偏差为±25 ppm； 2)带有软化水装置的洗碗机使用水硬度为 300 ppm±25 ppm 9.洗涤剂用量9.洗涤剂用量 洗涤剂用量不作统一规定可由制造商给出 四、洗碗机性能测量方法四、洗碗机性能测量方法 1.洗涤性能1.洗涤性能 1）样机试验前准备 在进行洗涤性能测量之前，洗碗机应进行两个完整循环的运转，运转时按要求加入洗涤剂和漂洗剂。
洗涤性能至少进行 5 次测量，在两次测量间隔中不用清洁洗碗机，除非制造商建议清洁过滤器 试验负载包括全部数量的放置套数和相应附件 2）污染物 根据目前我国人民生活习惯和食物结构确定以下有代表性的污染物进行试验： （1）西红柿汁 玻璃器具 （2）茶 茶杯 （3）鸡蛋（中个、顶级） 盘子和叉子 （4）复制脱乳牛奶（用于谷类准备） 盘子和汤勺 （5）小麦 盘子和汤勺 （6）菠菜 椭圆形大浅盘 （7）人造黄油 椭圆形大浅盘 3）污染物使用 根据人民生活习惯和试验的一致性用下述方法污染洗涤器具： a.西红柿菜汁 称量 200ml 西红柿汁放入到第一个干净的玻璃杯中然后再将西红柿汁灌满第二个玻璃杯，接着第三个玻璃杯以此类推，直到所有的玻璃杯里面都涂上果西红柿汁。
玻璃杯静止放置半小时后将杯中西红柿汁倒空玻璃杯口向下 5s，然后在放入洗碗机前将玻璃杯口向上进一步放置 2h b.茶 将一定量的茶放置在有盖的容器中并按量加入每 20g 一升的开水， 盖好盖后放置 5min将茶水通过 1mm 的过滤网倒入茶杯内， 每个茶杯至一半止， 然后茶杯静止放置半小时后将杯中茶水倒空茶杯口向下 5s，然后在放入洗碗机前将茶杯口向上进一步放置 2h c.鸡蛋黄 用糕点刷将 1g 蛋黄涂抹汤盘、 点心盘底部的每个地方， 面积为盘子整个面积的三分之一 使用蛋黄污染叉子， 用刷子将蛋黄在一套叉子上的每个地方， 直到所有叉子都涂上蛋黄 d.合成牛奶 每一套放置餐具用量 3g,用刷子将小麦和奶的混合物耍到每一件餐具上 汤盘应覆盖盘子底部三分之一的面积，每个盘子用量 1g用糕点刷子上残留小麦和奶的混合物污染所有汤勺，每三个盘子一个汤勺，每个点心碟一个勺 e.菠菜 用糕点刷将碎菠菜刷到所有的汤盘和点心盘底部，每个盘子用量 1g用残留在刷子上的碎菠菜污染勺子一套餐具（或三个盘子）一个勺子 f.人造黄油 每套餐具使用 1.5g 黄油用刀子或刮勺涂在椭圆形盘子表面，例如，如果进行试验 8套餐具，使用 12g 黄油。
4）注意事项 所有污染必须在 1h 内完成，接着放在桌子上干燥 2h干燥时间在污染完成后开始计算 5）装载和运行 按照使用说明书要求装载污染餐具，用垂直的隔板将黄油、鸡蛋和菠菜的盘子隔开，洗碗机运行一个完整的运行程序 6）评估 在程序完成以后，小心拿出洗涤物品同时仔细观察表面的任何物污每一件洗涤物都应在光线良好的条件下进行视检，视检使用漫射光线强度为 1000 到 1500 lx，人工判定“干净” “中等” “不合格”每一件洗涤物至少观察 10 s清洁”是指洗涤物完全干净没有污染， 在这种情况下， 这件洗涤物给2分中等” 是指洗涤物表面内有4mm2的没有洗干净区域 （由 4 个污点形成的最大范围） ， 在这种情况下， 这件洗涤物给 1 分 “不合格”是指是指洗涤物表面内大于 4mm2的没有洗干净区域，或多余 4 点污物，在这种情况下，这件洗涤物给 0 分按照上述给定的条件判断完每件洗涤物以后，所有全部得分除以应得的最高分数（洗涤物全部数量乘以 2）得到的商是本次测量的“洗涤指数” 洗涤指数按刀叉、陶器和玻璃器皿分别由得分除以各自的总分（分类产品数乘以 2）获得，用该方法获得的是测量洗涤性能指数的分指数，这些分指数用来表示清洁刀叉、陶器和玻璃器皿的洗涤能力。
5 次测量最小的结果应计算平均值确定洗碗机的洗涤指数 2.干燥性能2.干燥性能 1）试验循环 如果与洗涤性能一同测量，需要运行至少 5 个试验循环，干燥测量应在洗净性能之前进行，程序完成 30min 以后,洗碗机按照要求进行洗涤性能测量如果干燥试验单独进行，至少进行 3 个循环 2）试验负载 试验负载的形式和套数与洗涤性能相同碟子、玻璃器皿和刀叉应无油和水的痕迹（除非干燥测量包括洗涤性能） 3）装载和运行 按照使用说明书要求进行不应堆积或叠压 4）评估 30min 以后，开始取餐具，如果可能首先取下面夹子上的餐具，干燥效果用视检的方式进行，判断“干”“中等”“湿” “干”是餐具上完全没有湿气在这种情况下得 2 分；“中等”是指在整个餐具上有一个或两个水滴，或一个湿的痕迹，在这种情况下的 1 分；“湿”是指在整个餐具上有两个以上水滴，或一个湿的痕迹和一个水滴，或两条湿的痕迹，这种情况下的 0 分 建议检测单件的平均时间应不超过 3s全部时间不超过总件数乘以 3，以秒为单位 3.耗电量和耗水量3.耗电量和耗水量 测量目的是确定在选定的特殊运行程序过程中的用电量和冷水或热水用量每一个测量循环至少进行三次试验，取平均值作为该机的耗电量和耗水量。
1）通用测量条件 a.洗碗机应按制造商说明书要求安装，使用餐具负载的起始温度应与测量的环境温度一致 b.电压为铭牌上的额定电压或电压范围的平均值 c.除非标注测量的耗电量和耗水量程序增加自动循环 d.带有加热装置的洗碗机进水口温度应在 15±5℃之间， 并且在耗电量测量时用修正公式进行修正；不带有加热装置的洗碗机进水口温度应为制造商建议的温度 t±5℃之间并且在耗电量测量时,用修正公式将 t1=15℃的水温换算到试验温度 t2计算耗电量 e. 进水时水压应控制在 240±35 kPa （35±5psi）范围内 f.洗涤剂和漂洗剂的使用可以省略，除非能耗测量和水耗测量同洗涤和干燥性能共同进行 g.洗碗机应装载的数量和品种同洗涤和干燥时应相同，单独测量用电量和用水量不需要污染，进行全项目检测时应和洗涤性能一同测量 2）运行 选择循环周期测量并且在规定的试验条件下运行一个完整的循环洗碗机无论是加热冷水或达到允许温度的热水在洗涤水箱内的水温应测量， 测量的热电偶放在泵的进口 （吸水区域）记录获得的最大水温 3）修正值 在进水温度 15±5℃范围时测量洗涤机的用电量应使用下列公式进行修正： W=Wt(t2-15)/(t2-t1) 式中： W = 在整个循环的用电量修正值 Wt = 在一个循环中测得的用电量 t1 = 进水口温度。
t2 = 获得的最高温度值 （如果一个循环由几次加热取水温的平均值） 4.噪声4.噪声 根据我国人民居住环境的特殊性和 GB/T 4214.3-2008 《家用电器和类似用途电器噪声测试方法 洗碗机的特殊要求》的要求对洗碗机进行噪声检测，检测方法如下： 1) 测定条件 a) 将洗碗机放置在稳固的台座上，后面靠墙放置，并在台面上铺以厚(5～10)ｍｍ弹性橡胶垫； b) 洗碗机在额定工作状态下盖好盖（或门），选择洗涤性能测试时的运转程序； c) 噪声测试环境为半消声室，其它环境下的测试应符合 GB /T4214.3 中的规定； d) 测定洗涤噪声时，负载与洗涤性能试验相同； e) 测定噪声时，将程序设置与洗涤性能试验程序相同，待洗碗机运行平稳以后按图 1 所示， 分别测定洗涤状态和烘干状态的噪声值 测量时应注意程序应与洗涤和干燥性能测试时的程序一致，应在测试样机运行平稳时进行测量，一般来讲在洗涤或干燥运行 3min以后开始读取试验数据测量点为中部和上部前、左、右 6 点，分别记录测量值 2)测试方法 将传声器分别置于样品中部和上部左、右、前共 6 个测试点，用声级计（A 计权）测定噪声，测量洗涤全过程过程（包括烘干）的时间平均值，以 6 点噪声的算术平均值。
