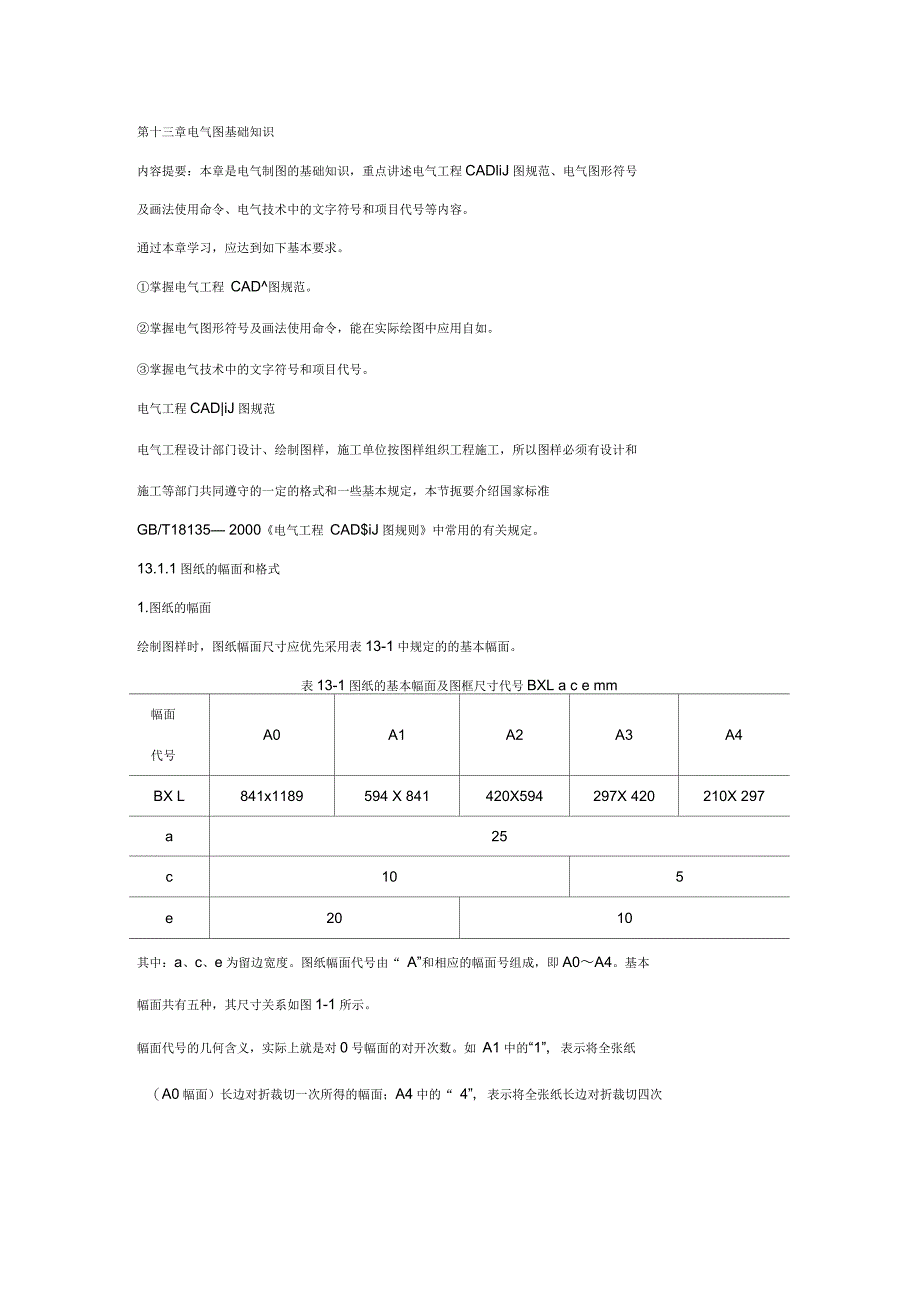

第十三章电气图基础知识内容提要：本章是电气制图的基础知识，重点讲述电气工程CADliJ图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容通过本章学习，应达到如下基本要求①掌握电气工程 CAD^图规范②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如③掌握电气技术中的文字符号和项目代号电气工程CAD|iJ图规范电气工程设计部门设计、绘制图样，施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135— 2000《电气工程 CAD$iJ图规则》中常用的有关规定13.1.1图纸的幅面和格式1.图纸的幅面绘制图样时，图纸幅面尺寸应优先采用表13-1中规定的的基本幅面表13-1图纸的基本幅面及图框尺寸代号BXL a c e mm幅面代号A0A1A2A3A4BX L841x1189594 X 841420X594297X 420210X 297a25c105e2010其中：a、c、e为留边宽度图纸幅面代号由“ A”和相应的幅面号组成，即A0〜A4基本幅面共有五种，其尺寸关系如图1-1所示幅面代号的几何含义，实际上就是对0号幅面的对开次数。
如 A1中的“1”，表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“ 4”，表示将全张纸长边对折裁切四次必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准(GB/T14689—93)中的规定A15弘 X Eid)I4ZOX59QOAi【密豚斑为AW(S41X11B9)(210X2?7)A3{297X1.20)图13-1基本幅面的尺寸关系图框线必须用粗实线绘制图框格式分为留有装订边和不留装订边两种，如图13-2和图13-3所示两种格式图框的周边尺寸a、c、e见表13-1但应注意，同一产品的图样只能采用一种格式周边 序框力期(a)横装(b)竖装图13-2留有装订边图样的图框格式(b)竖装图13-3 不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时，不需标注单位符号(或名称)如采用其他单位，则必须注明相应的单位符号本书的文字叙述和图例中的尺寸单位为毫米，均未标出图幅的分区，为了确定图中内容的位置及其他用途，往往需要将一些幅面较大的内容复杂的电气图进行分区，如图13-4所示图幅的分区方法是：将图纸相互垂直的两边各自加以等分，竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号，编号的顺序应从标题栏相对的左上角开始，分区数应为偶数；每一分区的长度一般应不小于25mm不大于75 mm对分区中符号应以粗实线给出，其线宽不宜小于0.5 mm。
图纸分区后，相当于在图样上建立了一个坐标电气图上的元件和连接线的位置可由此"坐标"而唯一地确定下来2.标题栏标题栏是用来确定图样的名称、图号、张次、更改和有关人员签署等内容的栏目，位于图样的下方或右下方图中的说明、符号均应以标题栏的文字方向为准目前我国尚没有统一规定标题栏的格式，各设计部门标题栏格式不一定相同通常采用的标题栏格式应有以下内容：设计单位名称、工程名称、项目名称、图名、图别、图号等电气工程图中常用图13-5所示标题栏格式，可供读者借鉴设计L位名称工程名称设计号图号总工程师主要设计人项目名祢设计总工程师技核专业工程师制图组长描图图号日期比例图13-5标题栏格式学生在作业时，采用图 13-6所示的标题栏格式XX院XX系部XX班级比例材料理图（姓铝（学号）工程图样名称质量设计（作业编号）描图审核共张第张图13-6作业用标题栏13.1.2 比例比例是指图中图形与其实物相应要素的线性尺寸之比绘制图样时，应优先选择表13-2中的优先使用比例 必要时也允许从表13-2中允许使用比例中选取表13-2 绘图的比例种类比例原值比例1:1放大比例优先使用5:1 2:1 5X10n：12 X 10n：11 X10n：1允许使用4:1 :1 4X10n：1X10n：1缩小比例优先使用1:2 1:5 1:101:2X10n1:5X10n 1:1 X 10n允许使用1:1:1:31:41:61: X 10n1: X10n1:3X10n 1:4X10n1:6X10n注：n为正整数。
13.1.3 字体在图样上除了要用图形来表达机件的结构形状外，还必须用数字及文字来说明它的大小和技术要求等其他内容1 .基本规定在图样和技术文件中书写的汉字、数字和字母，都必须做到：字体工整、笔画清楚、间隔均匀、排列整齐字体的号数代表字体高度（用 h表示）字体高度的公称尺寸系列为：、、5、7、10、14、20mm如需更大的字，其字高应按 J2的比率递增汉字应写成长仿宋体字，并应采用国家正式公布的简化字汉字的高度h应不小于，其字宽一般为h/ J2字母和数字分A型和B型A型字体的笔画宽度 d=h/14 , B型字体的笔画宽度 d=h/10在同一张图 样上，只允许选用一种型式的字体字母和数字可写成斜体和直体斜体字字头向右倾斜， 与水平基准线成75°2 .字体示例汉字示例:字母示例:优吞双咖初旗留加就w<_ hr.w■■■ ,涮 nvfH^itf ■・ fl ・ * ■―-」,■ 一—■ — jWJ ■■■« ■，力—z—一 —― ― ―■ ———./ 打 77 ■TTY iPT罗马数字:^StSSHS/lSSiSSnMSfSS^itSffiStSAfi,rar『miwtww jwh 例■肘 yw * yon r«n•■■■ ■* ・■■ ” “ ■ ■・im ・w ■■ w jrr - w r ，l ・jE，f，■■!mni 储 M Q i" i ii i Q M i" i irttj数字示例:破ffiM物13.1.4图线及其画法图线是指起点和终点间以任意方式连接的一种几何图形，它是组成图形的基本要素， 形状可以是直线或曲线、连续线或不连续线。
国家标准中规定了在工程图样中使用的六种图线,其型式、名称、宽度以及应用示例见表13-3表13-3常用图线的型式、宽度和主要用途图线名称图线型式图线宽度主要用途粗实线b电气线路、一次线路细实线—约b/3二次线路、一般线路虚线约b/3屏蔽线、机械连线细点划线约b/3控制线、信号线、围框线粗点划线一b有特殊要求线双点划线— 一 - ・ - —约b/3原轮廓线图线分为粗、细两种以粗线宽度作为基础，粗线的宽度b应按图的大小和复杂程度,,,,,,1,, 2 mm在一2mm之间选择，细线的宽度应为粗线宽度的1/3 图线宽度的推荐系列为: 若各种图线重合，应按粗实线、点划线、虚线的先后顺序选用线型电气图形符号在绘制电气图形时， 一般用于图样或其他文件来表示一个设备或概念的图形、 标记或字符的符号称为电气图形符号电气图形符号只要示意图形绘制，不需要精确比例13.2.1 电气图用图形符号1．图形符号的构成电气图用图形符号通常由一般符号、 符号要素、 限定符号、 方框符号和组合符号等组成 1 ）一般符号它是用来表示一类产品和此类产品特征的一种通常很简单的符号 2 ） 符号要素它是一种具有确定意义的简单图形，不能单独使用。
符号要素必须同其他图形组合后才能构成一个设备或概念的完整符号 3 ） 限定符号 它是用以提供附加信息的一种加在其他符号上的符号 通常它不能单独使用 有时一般符号也可用作限定符号， 如电容器的一般符号加到扬声器符号上即构成电容式扬声器符号 4）框形符号它是用来表示元件、设备等的组合及其功能的一种简单图形符号既不给出元件、设备的细节，也不考虑所有连接通常使用在单线表示法中， 也可用在全部输入和输出接线的图中 5）组合符号它是指通过以上已规定的符号进行适当组合所派生出来的、表示某些特定装置或概念的符号2．图形符号的分类新的《电气图用图形符号总则》国家标准代号为GB/,采用国际电工委员会（IES）标准，在国际上具有通用性，有利于对外技术交流 GB/4728 电气图用图形符号共分13 部分 1 ）总则 有本标准内容提要、名词术语、符号的绘制、编号使用及其他规定 2 ）符号要素、限定符号和其他常用符号内容包括轮廓和外壳、电流和电压的种类、可变性、力或运动的方向、流动方向、材料的类型、效应或相关性、辐射、信号波形、机械控制、操作件和操作方法、非电量控制、接地、接机壳和等到电位、理想电路元件等 3 ）导体和连接件内容包括电线、屏蔽或绞合导线、同轴电缆、端子导线连接、插头和插座、电缆终端头等。
4)基本无源元件内容包括电阻器、电容器、电感器、铁氧体磁芯、压电晶体、驻极体等5)半导体管和电子管如二极管、三极管、电子管等6)电能的发生与转换内容包括绕组、发电机、变压器等7)开关、控制和保护器件内容包括触点、开关、开关装置、控制装置、起动器、继电器、接触器和保护器件等8)测量仪表、灯和信号器件内容包括指示仪表、记录仪表、热电偶、遥没装置、传感器、灯、电铃、峰鸣器、喇叭等9)电信：交换和外围设备内容包括交换系统、选择器、机、电报和数据处理设备、机等10)电信：传输 内容包括通信电路、天线、波导管器件、信号发生器、激光器、调制器、解调器、光纤传输(11)建筑安装平面布置图内容包括发电站、变电所、网络、音响和电视的分配系统、建筑用设备、露天设备12)二进制逻辑元件内容包括计数器、存储器等13)模拟元件 内容包括放大器、函数器、电子开关等常用电气图图形符号见表13-4表13-4电气图形常用图形符号及画法使用命令序号图形符号说明画法使用命令1■ —直流电电压可标注在符号右边，系统类型可标注在左边直线因2交流电频率或频率氾围口」标注在付R的左边样条曲线回3■交直流直线区、样条曲线B4十正极性直线巴5一负极性直线d6运动力1可或力引线E7——能量、信号传输方向直线d8接地符号直线因9±接机壳直线巴10等电位正三角形固、直线,11?故障引线回、直线O121导线的连接直线&圆包、图案填充庭13—导线跨越而不连接直线d14电阻器的一般符号矩形巨］、直线1315*电容器的一般符号直线ZL。
