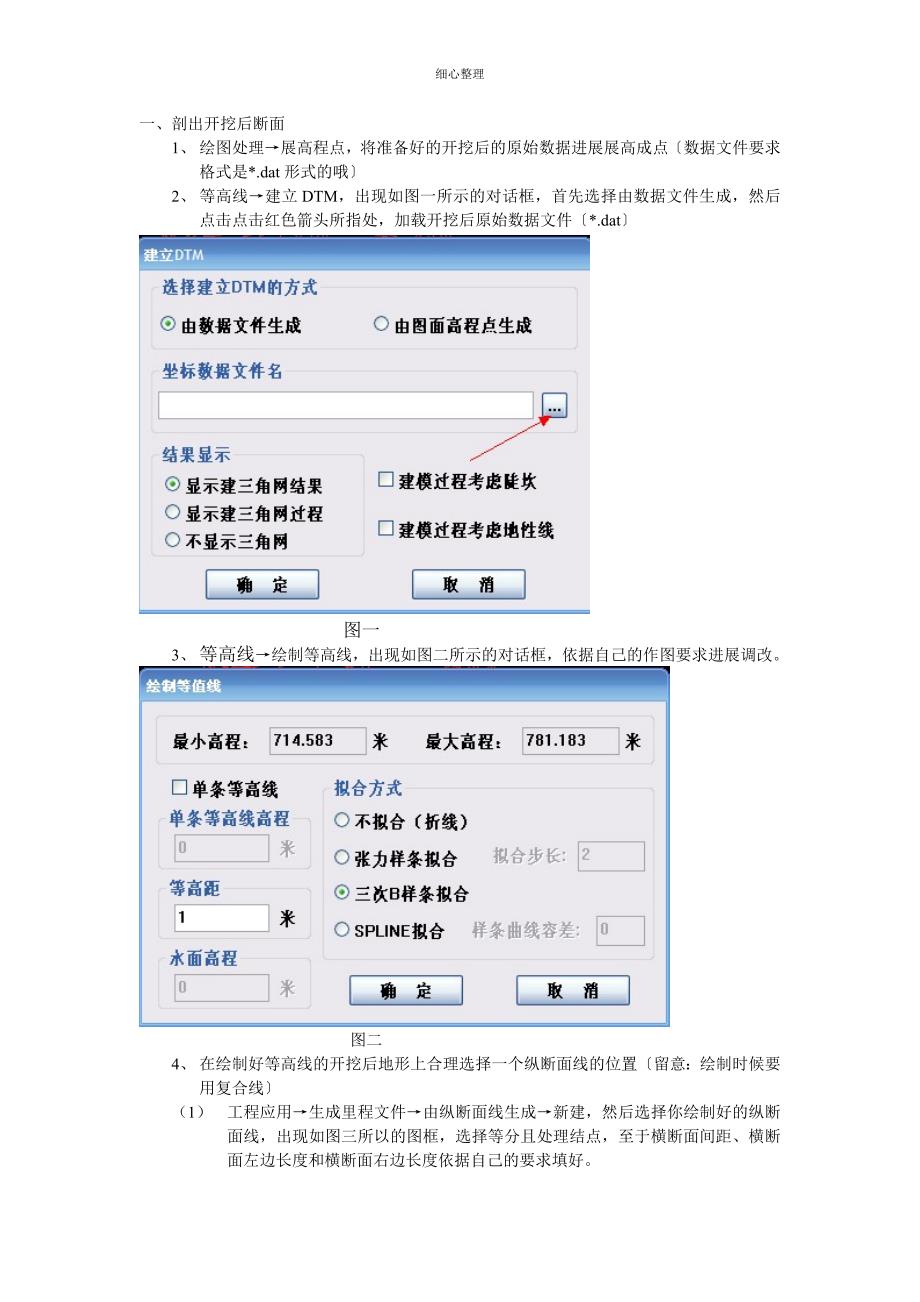

细心整理一、 剖出开挖后断面1、 绘图处理→展高程点，将准备好的开挖后的原始数据进展展高成点〔数据文件要求格式是*.dat形式的哦〕2、 等高线→建立DTM，出现如图一所示的对话框，首先选择由数据文件生成，然后点击点击红色箭头所指处，加载开挖后原始数据文件〔*.dat〕图一3、 等高线→绘制等高线，出现如图二所示的对话框，依据自己的作图要求进展调改 图二4、 在绘制好等高线的开挖后地形上合理选择一个纵断面线的位置〔留意：绘制时候要用复合线〕（1） 工程应用→生成里程文件→由纵断面线生成→新建，然后选择你绘制好的纵断面线，出现如图三所以的图框，选择等分且处理结点，至于横断面间距、横断面左边长度和横断面右边长度依据自己的要求填好 图三（2） 工程应用→生成里程文件→由纵断面线生成→生成，点选纵断面线，出现如图四所示的图框高程点数据文件选择开挖后原始数据，生成的里程文件名点选2处自己命名后点击保存，里程文件对应的数据文件名点选3处自己命名后保存断面线插值间距和起始里程依据自己的要求填写 图四（3） 工程应用→断面法土方计算→场地断面，出现如图五所示的图框。
点击箭头1处，选择保存好的里程文件，横断面文件可以选择也可以选择，要是有横断面文件就进展选择，点击2处进展选择其余参数确定好后，点击确定出现如图六所示的图框，点击红色箭头处，选择你要展断面图的位置，其他参数依据自己的需求进展设置然后点击确定出现纵断面图，cass叮嘱框中出现指定横断面起始位置，然后再cass中选择你要放置横断面的位置点击，横断面自动生成 图五 图六（4） 工程应用→断面法土方计算→图面土方计算，框选已经展好的横断图，然后回车，cass叮嘱框中提示制定土石方计算表的位置，在cass中点击要放置表的位置即可，但这是计算的是没有量的〔此步骤是可以不用进展只是给一种方法而已〕二、 剖出开挖前纵断面，方法操作与剖出开挖后纵断面一样，提示它们的纵断面线要是同一，图的比例尺要是一样的三、 最终进绽开挖前和开挖后纵断面的拼合，用带几点复制的方法，将开挖后的图复制到开挖前的图中，这样就可以进展两次的纵断面图合拼了然后计算出每个断面的方量。
