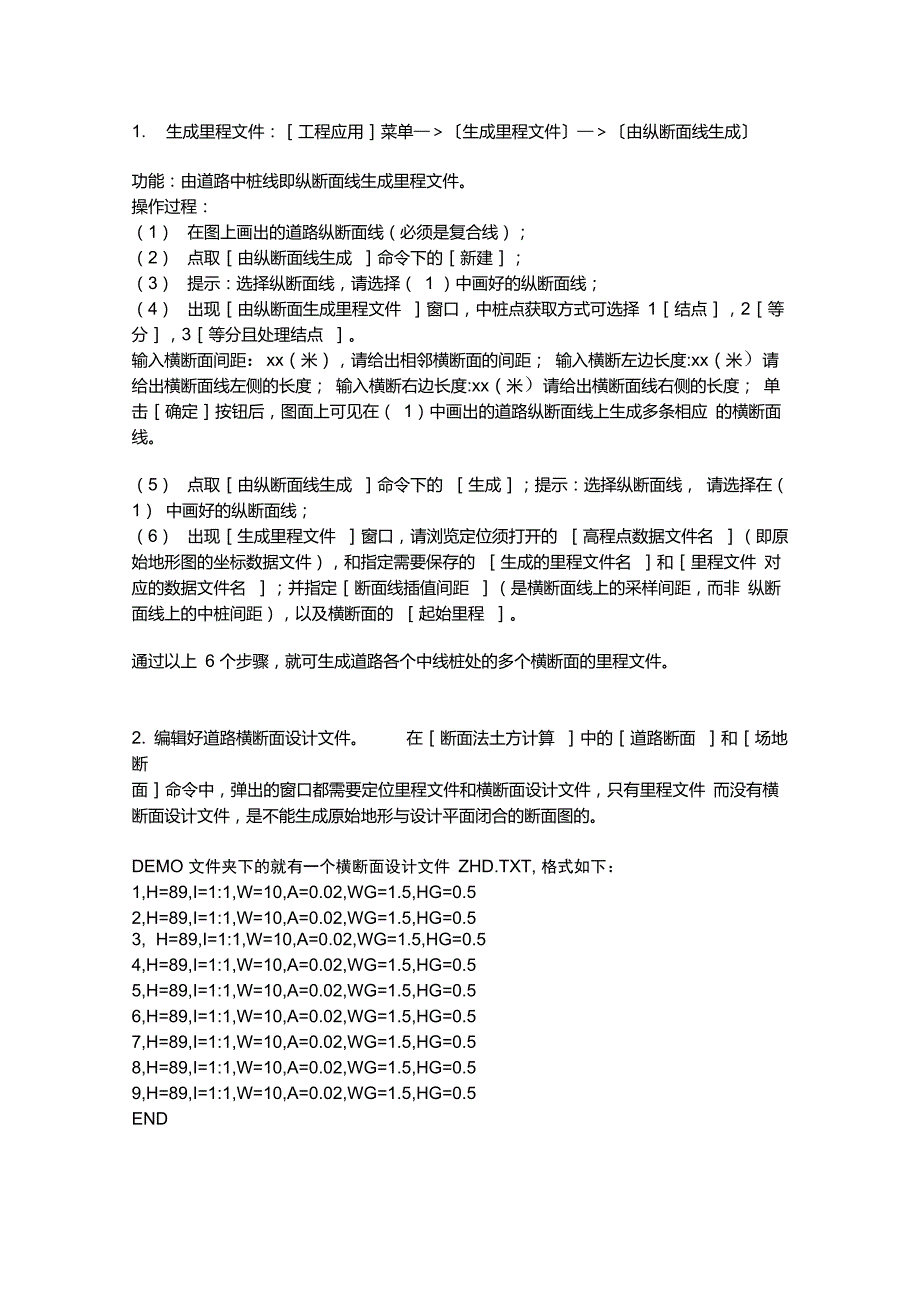

1. 生成里程文件：［工程应用］菜单—＞〔生成里程文件〕—＞〔由纵断面线生成〕功能：由道路中桩线即纵断面线生成里程文件操作过程：（1） 在图上画出的道路纵断面线（必须是复合线）；（2） 点取［由纵断面线生成 ］命令下的［新建］；（3） 提示：选择纵断面线，请选择（ 1 ）中画好的纵断面线；（4） 出现［由纵断面生成里程文件 ］窗口，中桩点获取方式可选择 1［结点］，2［等 分］，3［等分且处理结点 ］输入横断面间距：xx（米），请给出相邻横断面的间距； 输入横断左边长度:xx（米）请给出横断面线左侧的长度； 输入横断右边长度:xx（米）请给出横断面线右侧的长度； 单击［确定］按钮后，图面上可见在（ 1）中画出的道路纵断面线上生成多条相应 的横断面线5） 点取［由纵断面线生成 ］命令下的 ［生成］；提示：选择纵断面线， 请选择在（1） 中画好的纵断面线；（6） 出现［生成里程文件 ］窗口，请浏览定位须打开的 ［高程点数据文件名 ］（即原 始地形图的坐标数据文件），和指定需要保存的 ［生成的里程文件名 ］和［里程文件 对应的数据文件名 ］；并指定［断面线插值间距 ］（是横断面线上的采样间距，而非 纵断面线上的中桩间距），以及横断面的 ［起始里程 ］。
通过以上 6 个步骤，就可生成道路各个中线桩处的多个横断面的里程文件2. 编辑好道路横断面设计文件 在［断面法土方计算 ］中的［道路断面 ］和［场地断面］命令中，弹出的窗口都需要定位里程文件和横断面设计文件，只有里程文件 而没有横断面设计文件，是不能生成原始地形与设计平面闭合的断面图的DEMO 文件夹下的就有一个横断面设计文件 ZHD.TXT, 格式如下： 1,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 2,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.53, H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 4,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 5,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 6,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 7,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 8,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 9,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5END其中，第一列序号为横断面序号，H为中桩设计高，I为坡度，W为路宽，A 为横坡率， WG 为沟上宽， HG 为沟高； 以上文件定义了 9 个横断面的中线桩设计高， 坡比和宽度等参数， 只有编辑好横 断面设计文件才能生成你需要的各个横断面的断面图。
3.生成道路纵断面和多个横断面图：(1)［工程应用］菜单—> ［断面法土方计算］— >［道路断面］，在弹出的 断面设计 参数”对话框中，指定步骤 1 中生成的里程文件，和步骤 2 中编辑好的横断面设 计文件，并输入路宽后，单击 ［确定］按钮 2)弹出 “绘制纵断面图 ”对话框，设置道路纵断面图的纵横比例、标尺等断面 图参数后， 点击“...按钮”，用鼠标在绘图区定位所须生成纵断面图的左下角位置 单击“确定”按钮后，系统自动生成道路纵断面图，再次用鼠标在绘图区定位中横 断面图生成位置，系统自动生成道路的多个横断面图4. 由图面计算土方量［工程应用 ］菜单—> ［断面法土方计算 ］—>［图面土方计算 ］，框选步骤 3 中生成的 多个道路横断面后，命令行提示 “指定土石方计算表左上角位置 ”，使用鼠标点击 土石方计算表生成的位置后，系统自动生成土石方计算表。
