采输气场站设备缺失铭牌制作探讨 王川洪 刘辉 刘萍 王春禄 褚奕凡摘 要：随着设备精细化管理的深入，对采输场站设备管理提出更高的要求，井站设备（阀门）铭牌由于腐蚀、缺损等原因造成的信息不全、模糊等现象会导致现场操作时无法辨认，造成设备损坏，甚至引发安全事故各单位在制作铭牌时途径不一，缺乏规范性本文总结了设备铭牌存在的共性问题和铭牌制作的常规做法，对比做法优劣，为规范现场设备铭牌，统一标准，高效解决该类问题提供了建议和参考Key：场站设备;阀门;铭牌制作1 设备铭牌作用和标准铭牌是固定在产品上，向用户提供厂家商标识别、区分品牌，产品参数等信息的标牌铭牌主要用来记载生产厂家信息及额定工作情况下的一些技术参数等，以指导设备正常使用而不致损坏设备用于制作铭牌的材料大致可分为金属材料和非金属材料两大类，金属材料通常采用铜、铁、铝、不锈钢及锌合金等，由于铝材料易得、加工方便、经久耐用而在采输气场站设备、阀门中使用较广;非金属材料通常采用塑料、有机板、PVC、PC等1.1 铭牌的主要作用①明确设备名称，负责人及联系方式，以便发生故障时能够及时处理，减少损失;②记载生产厂家及额定工作情况下的一些技术数据，以供正确使用而不致损坏设备;③提醒操作人员需要注意的事项，表明禁止的事项，避免操作或维护中发生意外。
1.2 铭牌的执行标准目前主要基于2011年颁布的国家标准GB/T 13306-2011 《标牌》规定的标牌尺寸、字体、材料以及外观和性能要求各单位根据自身情况细化了部分铭牌制作标准在区域范围内使用2 铭牌存在的主要问题及原因设备铭牌记录设备的重要信息，对现场设备识别和操作具有重要意义设备安装在生产现场，受到环境腐蚀，保养磨损等因素，造成设备铭牌缺失或信息模糊，无法辨认其准确信息，具体表现在以下几个方面：2.1 铭牌缺失部分设备铭牌脱落、遗失部分采输气场站的设备投用年限较久，铭牌支架长期暴露在大气环境中，受到雨雾等自然环境的腐蚀影响，造成支架脱落;部分设备铭牌材质采用薄钢板制作，使用过程中由于其自身腐蚀，铭牌也随之遗失2.2 铭牌字迹模糊部分设备铭牌字迹模糊，难于辨认在设备保养及涂装过程中，没有对铭牌采取妥善的保护措施，造成铭牌表面被油漆覆盖;在铭牌恢复和清理过程中，措施不当，未采用溶剂清洗的方式恢复铭牌，而采用机械方式清除铭牌表面的油漆，铭牌又大多采用铝质材质，质地较软，在清理油漆过程中，铭牌信息被清理掉，造成设备铭牌信息丢失2.3 英文设备铭牌没有中文对译英文铭牌设备现场无对应的中文标识铭牌。
近年来，随着部分进口设备在采输气场站的投用，设备自带的英文铭牌在现场安装后未进行中文对译标识现场操作人员英文水平高低限制了对国外设备信息的了解为了便于现场使用，设备基础管理要求对英文铭牌进行翻译，形成直观的中英文对译现场需要完善中文铭牌的补充2.4 压力容器等设备检测信息需要补充重要设备周期性检测信息标示缺乏现场设备管理要求压力容器类设备不但要有设备出厂信息铭牌，还要有压力容器检测信息压力容器检测信息根据周期压力容器的检测数据，由相关部门出具压力容器检测报告，容器检定后，设备上检定铭牌需要及时更新3 目前对铭牌信息缺失问题的完善措施近年来，各基层单位在实际应用中尝试了多种对缺失铭牌的制作方法，经过现场调研，其主要制作途径和方法有以下几种：3.1 采用普通纸张，用打印铭牌机打印后，封口胶覆盖粘贴优点：材料来源方便，只需要打印纸和封口胶，采用计算机排版设计，打印后封口胶粘贴即可，成本较低;制作相对简单缺点：封口胶易受到水汽和溫度影响，在露天环境使用粘胶容易脱落，不耐腐蚀和潮湿;表面强度低，易老化损坏;长时间粘贴的封口胶老化后，易粘附在设备表面，不易清除3.2采用软磁体制作，利用磁力吸附在设备上。

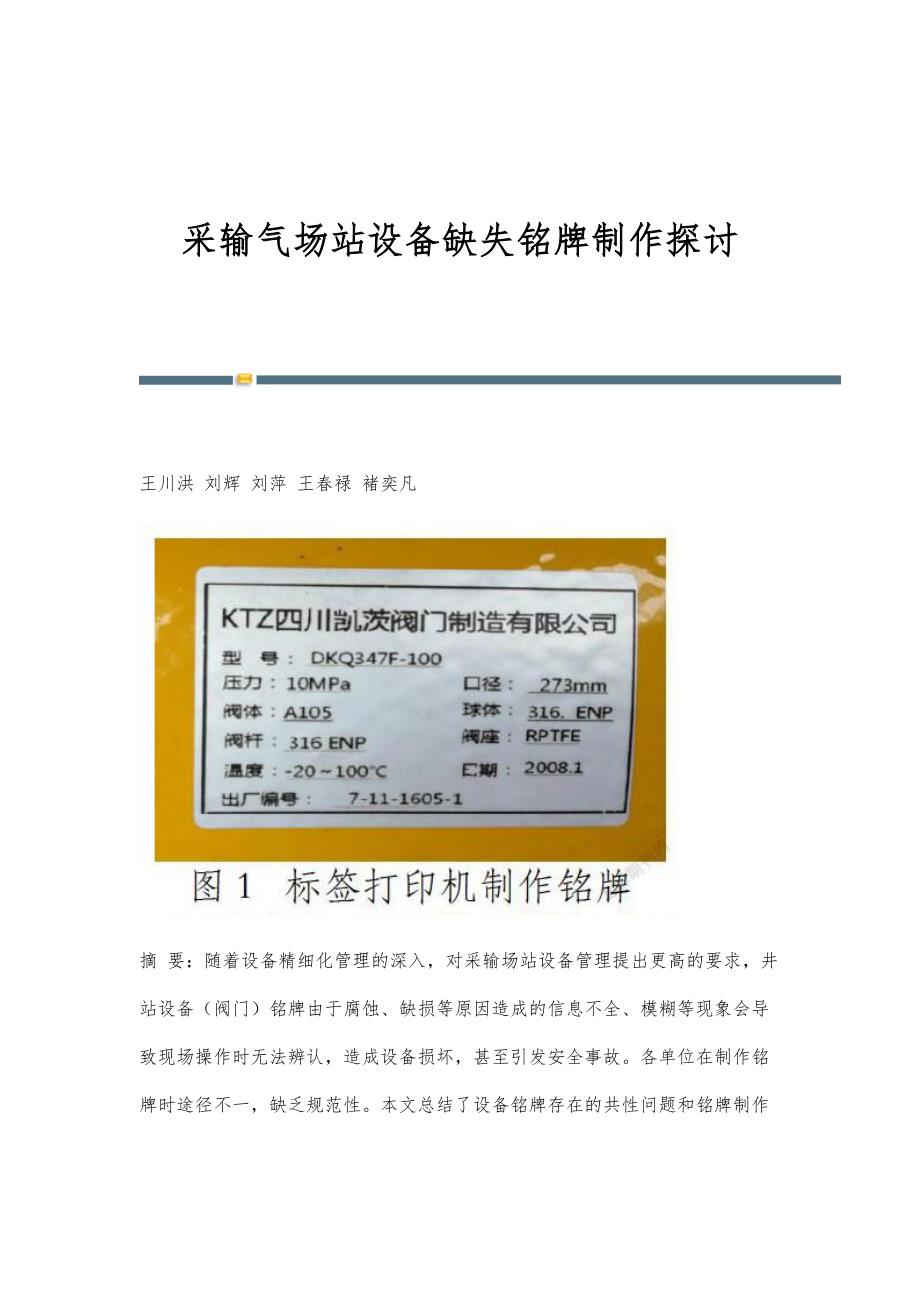

优点：软磁体制作铭牌易于吸附式安装，依靠软磁铁的吸力，粘附在金属设备上，与光洁的设备表面贴合较好;可根据需要灵活改变位置缺点：软磁体一般需要专业公司制作，周期长，费用高，需要提供基础数据和格式，后期更换更新具有一定难度;字迹易老化褪色较为严重;磁体磁性会随着时间和环境减弱，容易掉落，容易丢失3.3标签打印机图1 标签打印机制作铭牌优点：标签打印机打印铭牌，其标签含有背胶，可直接粘贴（图1），内容格式可编辑，现场根据设备原铭牌格式设计标签内容，现场编辑制作;碳素字耐腐蚀，经久耐用（现场可粘贴2年左右，字迹不变色）;携带方便，价格便宜（1200元左右）3.4 激光打印机制作优点：激光打印机打印材常为金属材质，常采用铝质加工打印后的金属字牌，质感较好;字迹清洗，耐腐蚀和剐擦缺点：激光打印机体型较大，需要外部电源，在现场制作过程中具有一定难度;其设备价值较高，一次性投入较大，通常在1万元以上4 结论及建议4.1 结论根据对设备铭牌信息恢复的4种方式在加工工艺、操作简便性、后期维护及更换等方面的比较，能够在现场快速制作，便捷粘贴，铭牌持久耐用的制作方法是使用标签打印机现场制作标签根据前期调查和现场验证，目前适用的标签打印机型号有B50W等机型，该类机型可以采用蓝牙直接与连接，在、电脑上编辑，字符可横向、纵向编辑打印，支持批量打印和宽幅打印，宽幅打印最大实现50mm*70mm，应用范围广，适用于采输气场站常用阀门和设备的铭牌规范要求;打印机体积小巧，携带方便，采用锂电池供电，一次充电可连续打印4～6h，满足现场编辑、现场打印制作需求;铭牌制作材料可根据实际需求进行选择和更换，相对经济;标签具有防水、防油、耐撕等特点，露天环境可保持1年以上不褪色。
4.2建议4.2.1 加强对设备铭牌的保护设备铭牌信息缺失的主要原因是对铭牌的保护不重视，设备安装过程中未进行有效防护;在设备保养和油漆涂装防腐过程中，未采取有效的防护手段;油漆覆盖后采用机械除漆的处理方式，造成铭牌损坏或信息缺失要保护好设备的铭牌不被油漆覆盖或损坏应做到：①建立完善的设备铭牌信息及其他信息电子档案，包括图片资料的收集;②涂刷或喷涂油漆时采用粘贴牢固、便于清理的单面粘贴胶带粘贴封闭，喷涂完成后及时清理;③及时利用保存的信息对部分信息缺失或损坏的铭牌进行修复或者更新;④物资采购部门在进行设备采购时，对于进口铭牌要提出明确的中英文要求对于已在现场使用的外语铭牌，要规范翻译后在一定范围内通用4.2.2加强对制作名牌的规范管理①新制作的铭牌内容，格式必须与原铭牌格式一直，字迹清晰，按照标准字体采用黑体、长仿宋或仿宋体;②新铭牌的粘贴位置需在原始铭牌的位置附近，不清晰的原始铭牌不能拆除 -全文完-。
