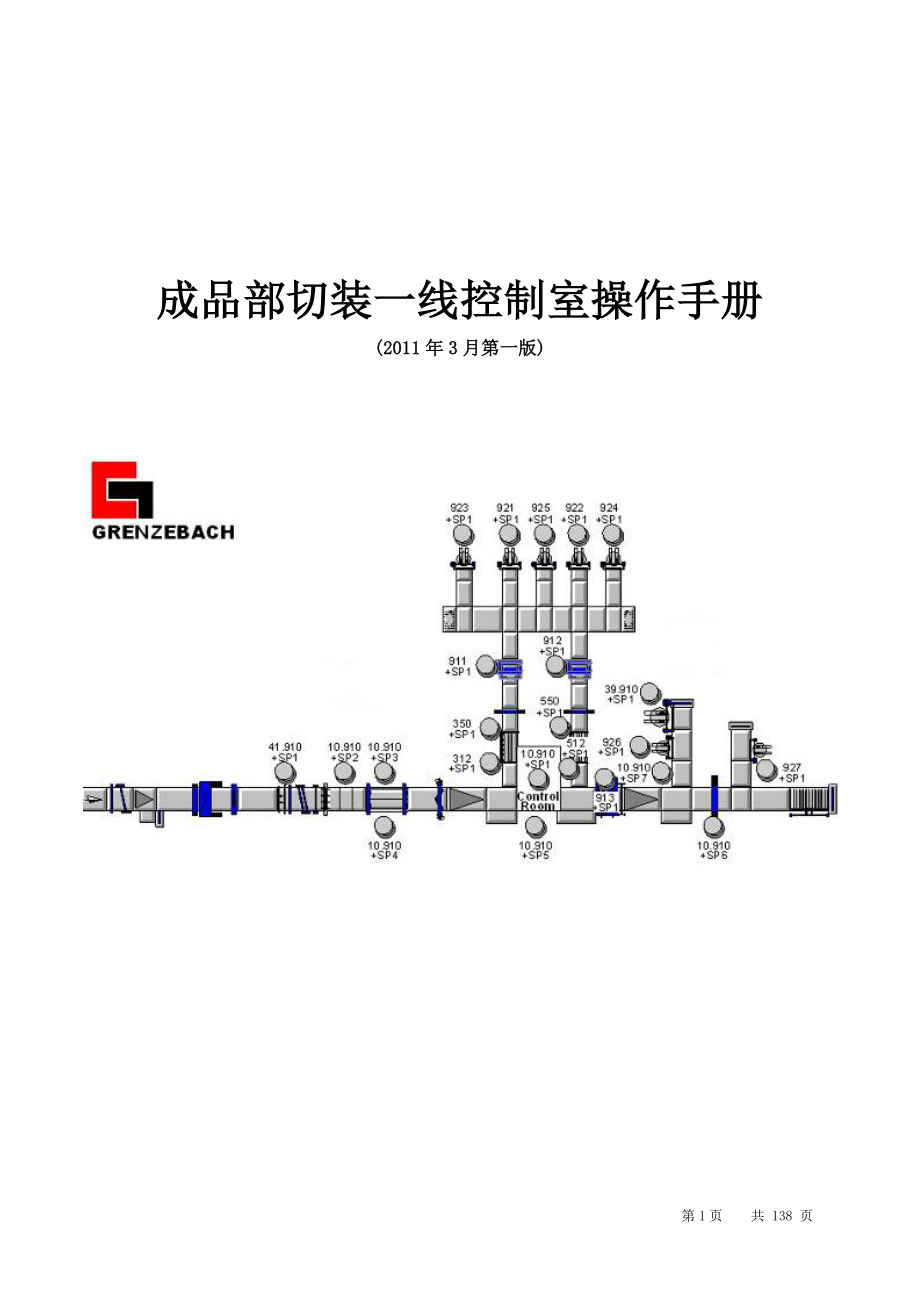

成品部切装一线控制室操作手册(2011年3月第一版)一、 公司简介深圳南玻浮法玻璃有限公司(SFG)系南玻集团下属全资子公司，隶属于南玻集团平板玻璃事业部公司成立于1993年12月，至今总投资约20亿元 人民币，是国内第一家具有自主知识产权的高档浮法玻璃生产企业公司地址位于深圳市宝安区福永镇，占地面积21万平米2005年9月，公司产品荣获“中国名牌”称号；2009年12月，公司被认定为“国家高新技术企业”公司现拥有两条优质浮法玻璃生产线，所用设备分别从德国、法国、比利时、芬兰、美国和意大利等地引进，可生产厚度为0.55～22mm、多种颜色的优质浮法玻璃，年产量约38万吨其中1.8～2.5mm系列无色透明和本体着色优质浮法玻璃被多家世界著名汽车玻璃供应商选用，如福耀集团、信义集团、旭硝子、板硝子、皮尔金顿等；2.8～4.0mm优质浮法玻璃因其透光率高、微疵点少、表面质量好且抗冲击强度大而被世界著名的扫描仪、复印机、电视机等厂家 列为指定原片供应商，如日本佳能公司、美国惠普公司、美国奥克兰公司等；15mm、19mm、及22mm 超厚玻璃因透光率高、疵点少、切割利用率高、钢化效果好等优异特性而广泛应用于高档家具、高级酒店的装修。
近年来，公司响应国家节能减排、发展低碳经济的政策，投巨资进入太阳能光伏产业，在可再生能源方面取得了重大进展2007年，公司独立开发具有完全知识产权的超白浮法玻璃产品，主要性能指标均达到并超过了国际水平目前超白玻璃系列产品远销德国、西班牙、芬兰、以色列、台湾、韩国、日本、美国等国家和地区，因其极高的太阳能透过率而受到各大薄膜太阳能电池制造商的青睐2008年，公司开始迈入太阳能薄膜电池用TCO镀膜玻璃行业2010年第一季度， TCO镀膜玻璃成功量产，主要性能指标均达到国际先进水平 公司始终秉承“求实、创新、团结、高效”的南玻集团企业文化精神，在激烈的市场竞争中不断追求管理实效和技术进步多年来，公司以精良的产品品质和全方位的售后服务在国内外市场赢得客户的青睐和信赖，产品远销美国、欧洲、澳洲、东南亚、中东等国家和地区公司在提高经济效益的同时，更增强对社会的责任和义务，耗巨资致力于环保事业采用国际上最新的烟气脱硫除尘技术，开创了国内浮法玻璃工业烟气治理的先河2010年10月，“油改气”工程全线贯通，以天然气替代重油燃料，全面实现了清洁低碳生产我们公司奉行“以客户为中心、以质量为基础、以服务为保证”的宗旨，愿与您共创辉煌的明天！联系方式地址深圳市宝安区福永镇塘尾村南玻集团深圳绿色产业园邮编：518103：+86-755-27377688：+86-755-29795102公司成长历程：1993年12月 公司注册成立，总投资12亿元人民币，是国内第一家具有自主知识产权的高档浮法玻璃生产企业。
1996年12月 一线建成点火2002年9月 二线建成点火2005年9月 荣获“中国名牌”称号2006年7月 一线技改顺利点火2007年12月 拥有自主知识产权的超白玻璃成功量产2009年12月 获得“国家高新技术企业”称号2010年2月 太阳能薄膜电池用TCO镀膜玻璃成功量产，几大关键性能指标达到国际先进水平2010年9月 二线技改顺利点火2010年10月 “油改气”工程全线贯通，以天然气替代重油燃料，全面实现清洁低碳生产二、 冷端简介深圳浮法成品部拥有世界上知名的冷端生产线供应商Grenzebach提供的两条生产线，为简洁地概括成品部的部门特点，我们用“冷端”作为成品部生产线的简称这是因为玻璃在成品部加工过程中通常处于90℃以下的低温区段，而槽窑部加工过程处于1600℃～90℃的高温区段成品部生产流程图不合格开 始切 割碎玻璃回收至堆场判 断装箱转运封箱结 束判 断堆 垛撤 清 处 理计 划入 库储 存出 库 发 货不合格合格合格a) 基本生产术语l 浮法冷端生产线的产品全称为：浮法平板玻璃原片（简称原片）。
l 主线：从退火窑出口开始的整个直线段设备区域l 支线：原片传输在转向皮带横向传输后离开主线进入的设备区域l 南、北：深圳浮法浮法线均为东西走向l 缺陷：玻璃在热端熔化、成型、退火等工艺过程中形成的超过原片质量控制标准的各种瑕疵，主要有气泡、结石、沾锡、划伤、淋子、玻筋等l 等级：根据原片成品的各种不同用途，按照缺陷的种类、大小及数量人为划分的级别l 鬼片或假信号：指原片在辊道传输过程中因位置数据错误产生的假信号（实际上该位置并不存在玻璃原片）l 前岗：指生产线切割工序负责的生产区域（一般指主线切割区域）l 后岗：指生产线堆垛、叉车和封箱工序所负责的生产区域（主要包括堆垛区、封箱区、备箱区、待检区、待上架区、待处理区等）l 堵线：由于各种生产异常情况造成玻璃原片在堆垛区域堵塞并使辊道停止转动l 撞片：由于各种生产异常情况造成玻璃在传输过程中发生相互碰撞的现象（主要是设备 原因造成）l 撤清：在生产中遇到特殊情况（例如烂片、撞片、堵线）时，将处于异常状态区域的原 片从辊道清理的操作过程l 优化：简单来说就是指在单位面积的玻璃带上分选出最大面积、最高等级的玻璃l 牙距：指玻璃带南北两边两个牙痕内侧之间的距离。
l 板宽：分为净板宽和原板宽净板宽指两个牙痕内侧之间的距离，也叫内牙距；原板宽指整个玻璃带的宽度，也叫毛宽l FSE数据：指通过边部摄像系统扫描出的玻璃带在生产线辊道的相对位置l 改板：指更改玻璃带的厚度l 扩板、缩板：指更改玻璃带的宽度，板宽由小到大是扩板，板宽由大到小是缩板l 炸板：玻璃板在拉引的生产过程中，因各种原因引起的板面开裂现象根据裂口方向的不同，分为横炸和纵炸两种l 板摆：指在单位时间段内玻璃带的中心线与生产线中心线的偏差b) 深圳浮法冷端的特点世界上知名的冷端生产线供应商主要有：Grenzebach、Bottero、Bystronic等但最为被广泛采用的是Grenzebach和Bottero两家Bystronic的生产线主要用于欧美地区，其自动化程序也非常高，但是他们没有专门研制更适合中国市场的产品国内的冷端设备制造商主要有：秦皇岛图成、深圳天圣、秦玻机、洛玻机还有凯盛与Bottero合资位于蚌埠的玻璃机械公司但他们一般生产单机设备，如切割桥、堆垛机、输送辊道等，很少生产高自动化的整条生产线原因在于优化和线控的软件水平较差，虽然近十年来由于国内浮法线的飞速扩张，也得到了长足进展，但仍然无法满足我们的要求。
我司冷端的主要硬件设备和软件控制系统均由德国Grenzebach公司提供无论是技术水平还是装备质量均达国际一流水准特别是他们充分利用了本身具有的软件设计优势以及先进的机电一体化设备制造优势，为我司冷端生产线提供了性能十分可靠的集成系统，满足了各种玻璃规格的检测和加工，代表着目前国际上浮法线冷端切装技术的先进水平根据我们实际生产要求，Grenzebach公司为我公司量身进行了其生产线系统的优化及改进总的来讲，目前对合同中规定的各种生产工艺要求，冷端系统都能很好地进行满足但由于市场变化和竞争的原因，实际生产中时常会出现超越设计范围的生产订单，但系统在设计时保留了一定的扩展能力，所以我们的生产潜力依然可以不断发掘c) 切装线工艺结构冷端一线按控制系统分为3个区域、主线两个区域，小片区域比较有特点的是主线2个区域是2006年冷端技改经过升级的操作系统，而1、2＃支线仍采用1996年的系统，因此在控制室操作时必须对两个两个系统同时学习流水作业顺序：应急切割、缺陷检测、纵横切割桥、横向掰断、清边机、主线和支线辊道、破碎机、喷粉机、堆垛机、回收系统、封箱包装等几大生产要素及对应设备所组成，全线通过各类传输辊道相联接，各种功能依靠计算机网络控制系统和机电一体化设备来实现。
1.1.1 产品规格覆盖范围广、切割精度高大片：厚度0.55 ~ 19 mm 最大6000 x 3660 mm(手动取片可达到11000*3660)， 最小4000 x 2800 mm；中片：厚度0.55 ~ 19 mm 最大3660 x 3050 mm， 最小2800 x 1220 mm；小片：厚度0.55 ~ 12 mm 最大2540 x 2440 mm， 最小1000 x 800 mm；厚度0.55 ~ 8 mm 最小可达到914 x 609 mm纵横面切割精度：±0.5 mm；对角线偏差：<1 mm; 切割直线度:±0.5 mm.1.1.2 生产线布置合理紧凑，功能齐全玻璃带经质量检测、切割掰断、加速分离、掰边后通过斜坡辊道将玻璃板分送到各自的支线或主线未端，并铺纸或喷粉，最后输送到取片堆垛区；在支线上，中、小片机械自动堆垛装架/箱在主线未端，大片可由真空吸盘吊取片，人工辅助装架/箱(详见SFG冷端系统工艺流程图)质量检测区设有应力/应变检测仪和厚度测量仪，玻璃缺陷激光扫描检测仪切割掰断机组包括测量桥、摄像系统、十刀双桥纵切机1台、横切机3台、缺陷标记桥、主掰断辊、加速辊道、掰边机。
