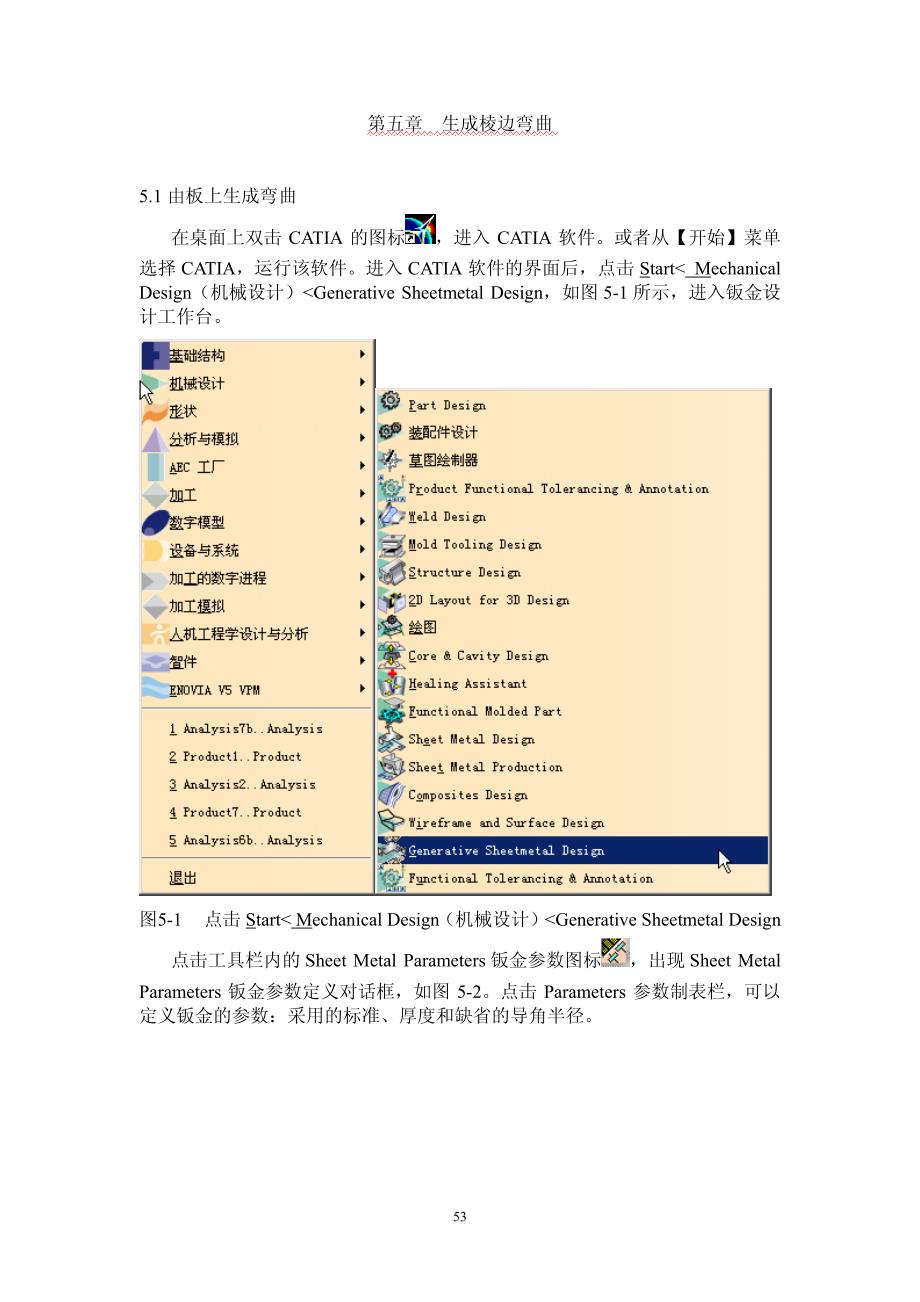

53第五章 生成棱边弯曲 5.1 由板上生成弯曲 在桌面上双击 CATIA 的图标，进入 CATIA 软件或者从【开始】菜单选择 CATIA，运行该软件进入 CATIA 软件的界面后，点击 Start>更多按钮，显示出对话框内更多的选项，如图 5-18图 5-19 是预览形成的弯曲 图5-16 Bend Definition 弯曲定义对话框 63图5-17 删除半径计算公式 图5-18 显示对话框内更多的选项 图5-19 预览形成的侧板 下面定义左右端点处的形状点击“Left Extremity 左侧极限位置”制表栏，64在图形的右下角点击下箭头，将所有的选项都显示出来，选择其中的 Mini with round relief 选项，如图 5-20在 L1 选项栏内点击鼠标右键，在出现的菜单中选 择“公式”，在二级菜单中选择“取消”，将 L1 的计算公式取消，直接填写 L1 的数 据 5mm， ，如图 5-21用同样的方法设置 L2 的数据 图5-20 选择其中的 Mini with round relief 选项 65图5-21 L1 的计算公式取消 点击“Right Extremity 右侧极限位置”制表栏，在图形的右下角点击下箭头， 将所有的选项都显示出来，选择其中的 Curved shape 选项，如图 5-22。
点击工具 栏内的“预览”按钮， 预览生成的棱边弯曲如图 5-23 点击工具栏内的“确定”按钮， 生成棱边弯曲，改变棱边弯曲的颜色，如图 5-24 66图5-22 选择 Curved shape 选项 67图5-23 预览生成的棱边弯曲 68图5-24 生成棱边弯曲 Bend Extremities 弯曲极限点可以选择的参数共有 6 个，其意义如下六个 参数定义的示意图见图 5-22 Minimum with no relief:根据弯曲轴方向支撑面公共部分生成弯曲 Square relief:平方修正将被加到弯曲极限点，L1 和 L2 两个参数是可 以根据需要调整的 Round relief:圆型修正将被加到弯曲极限点，L1 和 L2 两个参数是可以 根据需要调整的 Linear:展开的弯曲将由通过对应极限点的两个平面切割 Tangent:弯曲部分的边界与支撑面的边界相切 Maximum: 根据最远的两个支撑面边界计算弯曲量 5.2 生成圆锥形变半径弯曲 仍然使用 5.1 节的图，将该例题中生成的棱边弯曲删除在左边的模型树上 点击选中“柱面弯曲.1”，如图 5-25然后点击 del 删除键，出现删除对话框，如69图 5-26，按照缺省的设置，点击对话框内的“确定”按钮，将“柱面弯曲.1”元素删 除。
图5-25 选中模型树上的 “柱面弯曲.1” 图5-26 删除对话框 点击 Conical Bend 圆锥形变半径型弯曲，出现 Conic Bend Definition 圆锥形变半径弯曲定义对话框，如图 5-27在三维模型上选择“墙.1”和“墙.2”，根 据默认的设置，图形区出现预览生成的圆锥形变半径型弯曲，如图 5-28点击 More>>更多按钮，显示出对话框内更多的选项，如图 5-29可以如 5.1 节一样， 设置左右极限点的形式 本例中，为了使弯曲更明显，将 Left radius 左半径改为 13mm，右半径改为 26mm改变半径后，预览生成的圆锥形变半径型弯曲，如图 5-30点击对话框 内的“确定”按钮，生成圆锥形变半径弯曲，如图 5-31，同时在模型树上出现“圆 锥面弯曲.1”元素，如图 5-32 70图5-27 Conic Bend Definition 圆锥形变半径弯曲定义对话框 图5-28 预览生成的圆锥形变半径型弯曲 71图5-29 显示出对话框内更多的选项 图5-30 预览生成的圆锥形变半径型弯曲 72图5-31 圆锥形变半径弯曲 73图5-32 模型树上出现“圆锥面弯曲.1” 5.3 由线生成弯曲 仍然使用 5.1 节的钣金零件。
在三维零件中点击选择侧板的内表面，如图5-33点击工具栏内的 Sketcher 草图图标，选择后，进入草图设计工作台 74图5-33 选择侧板的内表面 点击工具栏内的 Line 线段图标，在板的范围内画两条水平的线段，如图 5-34点击工具栏中的 Exit Workbench 离开草图工作台图标，就可以进入钣金设计工作台 75图5-34 两条水平的线段 点击工具栏内的 Bend From Flat 从直线生成弯曲图标，出现 Bend From Flat Definition 从直线生成弯曲定义对话框，如图 5-35在几何图形上选择刚才 做的草图 Sketch.3，这个草图必须是直线然后在图形区选择一个固定点，在本 例中选择的是侧板与弯曲部位的交点，如图 5-36点击对话框内的“预览”按钮， 生成预览的弯曲，如图 5-37点击对话框内的“确定”按钮，生成从平面弯曲，同 时在模型树上出现“从平面弯曲.1”元素，如图 5-38 图5-35 Bend From Flat Definition 从直线生成弯曲定义对话框 76图5-36 选择草图和固定点 77图5-37 预览的弯曲 图5-38 “从平面弯曲.1”钣金和模型树上出现的“从平面弯曲.1”元素 当在一个参考墙板上从直线生成弯曲，会显示一个箭头，标明要被 折叠的部分，可以点击这个箭头，使另外一边折叠。
如果将被折叠的部分已经与零件其它部分相交，就不能生成弯曲，如图 8-70 从直线生成弯曲应该在墙板的末端进行，或者在弯曲上生成其它墙板之 前进行 在生成冲压特征以前生成弯曲，因为在墙板弯曲时，冲压特征不再保留 图5-39 参考墙板已经与其它部分相交 5.4 生成局部折叠或展开 78使用 5.3 节的钣金零件模型如图 5-40 图5-40 钣金零件模型 点击工具栏内的 Unfolding 展开图标，出现 Unfolding Definition 展开定义对话框，如图 5-35在三维模型上选择“墙.1”的表面，作为展开的参考平面， 如图 5-36在三维模型上选择“柱面弯曲.1”，作为要展开的元素，如图 5-37点 击对话框内的“预览”按钮，生成预览的展开，如图 5-44点击对话框内的“确定” 按钮，生成展开，同时在模型树上出现“展开.1”元素，如图 5-45 图5-41 Unfolding Definition 展开定义对话框 79图5-42 选择“墙.1”的表面 80图5-43 选择“柱面弯曲.1”作为要展开的元素 图5-44 生成预览的展开 图5-45 生成展开 下面说明将展开的元素重新折叠起来。
81点击工具栏内的 Folding 折叠图标，出现 Folding Definition 折叠定义对话框，如图 5-46在三维模型上选择“墙.1”的表面，作为折叠的参考平面，如图 5-47在三维模型上选择“柱面弯曲.1”，作为要折叠的元素，如图 5-48在对话 框内默认的 Angle type 折叠角度类型是 Natural 自然折叠，即将钣金重新折叠回 到原位在本例中，我们定义折叠的角度，点击对话框内的点击 Angle type 折叠 角度类型选项内的下拉箭头，出现三个选项，如图 5-49，选择其中的 defined 选 项，选择后，Angle 角度栏不再是灰色的，在角度栏内填 45deg，如图 5-50，即 让其折叠 45°，而不是默认的 90°点击对话框内的“预览”按钮，生成预览的折 叠， 如图 5-51点击对话框内的“确定”按钮，生成折叠，同时在模型树上出现“折 叠.1”元素，如图 5-52 图5-46 Folding Definition 折叠定义对话框 图5-47 选择“墙.1”的表面 82图5-48 选择“柱面弯曲.1”作为要折叠的元素 图5-49 选择其中的 defined 选项 图5-50 在角度栏内填 45deg 83图5-51 预览的折叠 84图5-52 生成折叠 。
