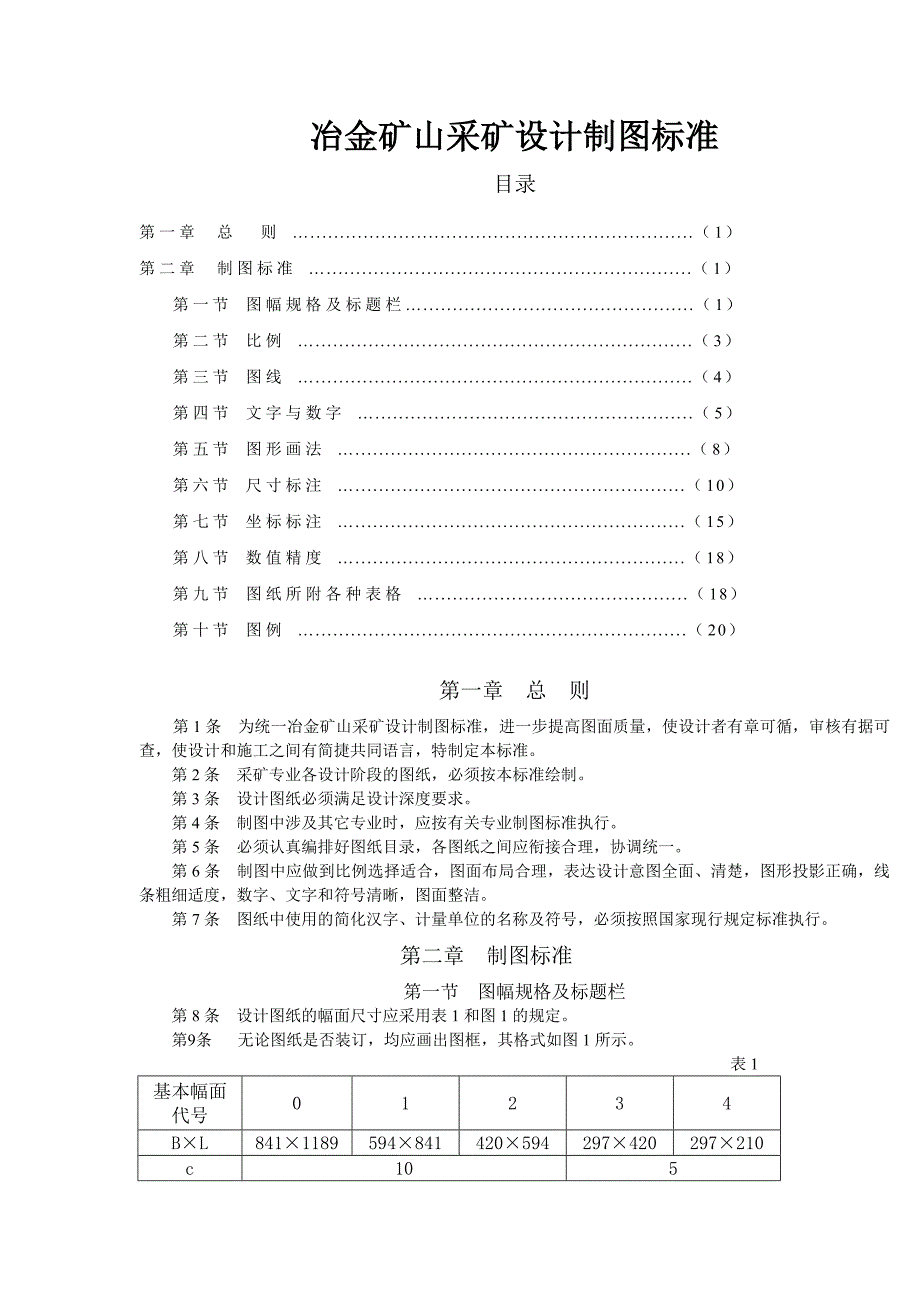

冶金矿山采矿设计制图标准冶金矿山采矿设计制图标准目录第 一 章 总 则 ….................................................................（ 1） 第 二 章 制图标准 …..............................................................（ 1） 第 一 节图 幅 规格及标题栏…..............................................（ 1）第 二 节比例 …................................................................（ 3）第 三 节图线 …................................................................（ 4）第 四 节文字与数字 …......................................................（ 5）第 五 节图形画法 ….........................................................（ 8） 第 六 节尺寸标注 …........................................................（ 10）第 七 节坐标标注 …........................................................（ 15）第 八 节数值精度 …........................................................（ 18）第 九 节图纸所附各种表格 …...........................................（ 18）第 十 节图例 …...............................................................（ 20） 第一章 总 则第 1 条 为统一冶金矿山采矿设计制图标准，进一步提高图面质量，使设计者有章可循，审核有据可 查，使设计和施工之间有简捷共同语言，特制定本标准。
第 2 条 采矿专业各设计阶段的图纸，必须按本标准绘制 第 3 条 设计图纸必须满足设计深度要求 第 4 条 制图中涉及其它专业时，应按有关专业制图标准执行 第 5 条 必须认真编排好图纸目录，各图纸之间应衔接合理，协调统一 第 6 条 制图中应做到比例选择适合，图面布局合理，表达设计意图全面、清楚，图形投影正确，线 条粗细适度，数字、文字和符号清晰，图面整洁 第 7 条 图纸中使用的简化汉字、计量单位的名称及符号，必须按照国家现行规定标准执行第二章 制图标准第一节 图幅规格及标题栏 第 8 条 设计图纸的幅面尺寸应采用表 1 和图 1 的规定 第 9 条无论图纸是否装订，均应画出图框，其格式如图 1 所示 表 1基本幅面 代号01234B×L841×1189594×841420×594297×420297×210 c1051a25 规格型号 （以 1 号 幅面为单 位）210.50.250.125注：单位为毫米边框线 图框线标题栏会签栏图 1 第 10 条 必要时可以将表 1 中 1~3 号图纸的长度、宽度加长，0 号图纸只能加长长边加长部分的 尺寸应为边长的 1/8 及其倍数，参见表 2 规格选取。
特殊情况（如受地质原始资料的限制） ，可按需要确定 图幅大小基本幅面长边延长短边加宽两边放大型 号规格系 数序 号B×LB×L规格 系数B×L规格 系数B×L规格系数1 841×13372.250 2 0 2 841×14862.50 3 841×16352.750 4 841×1189841×17833.0 5 594×9461.125 668×8411.125 668×9461.27 6 594×10511.250 743×8411.250 743×10511.56 7 1 1 594×11561.375 817×8411.375 817×11561.89 8 594×12611.5 892×8411.5 9 594×13661.625 10 594×841 594×14721.75 11 420×7430.625 525×5940.625 12 420×8920.75 631×5940.75 13 20.5 420×10400.875 736×5940.875 214 420×11891.0 15 420×13371.125 16 420×594 420×14861.25 17 297×5250.312 5 371×4200.312 5 18 297×6310.375 19 30.25297×7360.437 5 20 297×8410.500 21 297×9460.562 5 22 297×420297×10510.625 23 40.125 24 297×210第 11 条 每张图纸的右下角都须设有标题栏，以表明图纸的性质、内容和职责。
第 12 条 图纸内容与外专业有关联，并需要认可时，必须在图框外左下角设会签栏，其高度视会签 单位多少而定，其格式见图 2图框栏专业 姓名图 2第二节 比 例 第 13 条 图纸必须按比例绘制，不能按比例绘制图，必须注有“示意图”字样 第 14 条 制图比例要选择适当，使图面布局合理、美观、清晰、紧凑，尽量选用 1∶1~6×10n的比 例 第 15 条 同一视图，有时亦可采用纵向和横向两种不同比例绘制，但需注明 第 16 条 比例以阿拉伯数字注写，图幅中采用一种比例时，只在标题栏中注写比例图幅中有几个 视图，且比例不同时，应在视图上方居中的图名下标注比例，如下所示：3第三节 图 线 第 17 条 绘制图样的图线，根据不同用途，应按表 3 选用 1、最粗实线——图框、标题栏的外框线等 2、粗实线——可见轮廓线，粗地形线、平面轨道中心线、钻孔中心线和勘探线等 3、细实线——改扩建设计中原有部分的轮廓线、大部分范围线，次要可见轮廓线，轴测投影及示意 图线 4、最细实线——尺寸线、尺寸界限、引出线、坐标线和剖面线等 5、虚线——不可见轮廓线，拟建井巷轮廓线，预时或永久的矿柱界限。
6、最细点划线——轴测和中心线 7、粗点划线——开采境界线（初期） 8、最细双点划线——假想投影轮廓线，中断线图形名称线条图形备注线 条 图 形相对关系 宽度（mm）实 线最 粗粗细最 细虚 线点 划 线双点划线波 浪 线折 断 线断 开 线细粗最 细最 粗最 细细细最 粗粗0.7-1.20.6-0.80.3-0.40.20.6-0.80.3-0.40.6-0.80.20.9-1.20.20.3-0.40.3-0.40.9-1.2每段线长3-5mm，间隔1mm.每段线长10-20mm，间隔3mm.每段线长10-20mm，间隔5mm.徒手绘制9、最粗双点划线——开采境界线（末期） 10、波浪线——短的断裂线，视图与剖视的分界线，局部剖视或局部放大图的边界线 11、折断线——比较长的断裂线 12、断开线——剖切线 第 18 条 几种线条在绘制时必须注意：Ⅱ—Ⅱ 1：5041、虚线、点划线及双点划线的线段长短和间隔应大致相等 2、绘制圆的中心线时，圆心应为线段的交点 3、点划线和双点划线的首末两端，应是线段而不是点 4、点划线与双点划线或尺寸线相交时，应交与线段处 5、当图形比较小时，用最细点划线绘制有困难时，可用细实线代替。
6、采用直线折断的折断线，必须全部通过被折断的图面当图形要素相同、成规律分布时，可采用中 断的画法，中断处以两条平行的最细双点划线表示，如图 3 第 19 条 制图中，对需要标注名称的设备、部件、设施和井巷以及局部放大图和轨道曲线要素等， 都必须采用最细实线绘制的引出线引出标注，有时应进行有规律的编号 引出线应自所指部分的可见轮廓内引出，其形式可在图 4 中选用，但在同一张图上要保持一致图 3图 4第四节 文字与数字5第 20 条 图面上所有字体，包括各种符号、字母代号、尺寸数字及文字说明等，都必须书写端正， 排列整齐，笔画清晰，间隔均匀，自上而下，自左至右书写要正确运用标点符号和书写格式 第 21 条 中文字必须采用国家公布实施的简化汉字，优先采用长仿宋字体，亦可采用正楷字体 第 22 条 字体的号数，即字体高度（单位为毫米） ；字体宽度约等于高度的 2/3 字体的大小，根据用途一般按下列规律选用：1、标题栏文字，采用 7 号或 10 号； 2、说明文字，采用 5 号或 7 号； 3、表格内文字，采用 3.5 号或 5 号 中文字体示例如下：1 0号 字 体 端 正 间 隔 均 匀7号 设 计 文 件必 须 切 合 我 国 实 际 情 况5号设 计 是 整 个 工 程 的 灵 魂 采 用 先 进 科 技 成 果35 号 设 计 工 作 必 须 与 生 产 相 适 应 和 社 会 的 需 要第 23 条 汉语拼音字母、数字和外文字母在书写时应向右倾斜与横格线成 75。
当与中文字体混合书写时采用直体，规格见表 4表 4 字号字母（数字） 高度字母（数字） 宽度MW 字母宽度字划的粗细10107101.0-1.577570.8-1.0553.550.4-0.73.53.52.53.50.3-0.5注：单位为毫米 汉语拼音字母、阿拉伯数字、罗马数字、希腊字母的写法示例如下： 一一 、、 汉汉 语语 拼拼 音音 字字 母母 大 写 直 体A B C D E F G H I J K L M NO P Q R S T U V W X Y Z大 写斜 体6A B C D E F G H I J K L M NO P Q R S T U V W X Y Z小 写 直 体a b c d e f g h i j k l m no p q r s t u v w x y z 小 写 斜 体a b c d e f g h i j k l m no p q r s t u v w x y z 二二 、、 希希 腊腊 字字 母母 大 写 直 体ΑΒΓΔΕΖΗΘΙΚΛΜΝΞΟΠΡΣΤΥΦΧΨΩ大 写斜 体ΑΒΓΔΕΖΗΘΙΚΛΜΝΞΟΠΡΣΤΥΦΧΨΩ小写整体αβγδεζηθικλμνξοπρστυφχψω小写斜体αβγδεζηθικλμνξοπρστυφχψω三三 、、 阿阿 拉拉 伯伯 数数 字字 直 体1234567890斜 体12345678907四四 、、 罗罗 马马 数数 字字 直 体ⅠⅡⅢⅣⅤⅥⅦⅧⅨⅩ斜 体ⅠⅡⅢⅣⅤⅥⅦⅧⅨⅩ第 24 条 图纸上的文字说明，写于图纸的右侧或下方。
在文字说明的正上方注写“附注” ， “说明” 或“技术条件”等字样，并用一粗一细实线衬托文字的书写序号规定为： 一、二、三、四...……..⒈ ⒉ ⒊ ⒋ … … … ⑴ ⑵ ⑶ ⑷ … … … ① ② ③ ④ … … … 第 25 条 在设计图中，所有涉及数量的数字，均用阿拉伯数字表示；计量单位一律采用 1984 年公布 的《中华人民共和国计量单位》并照其使用方法执行第五节 图形画法第 26 条 制图中一般只画出设计对象的可见部分，必要时也可画出不可见部分 第 27 条 如需三视剖面时，主。
