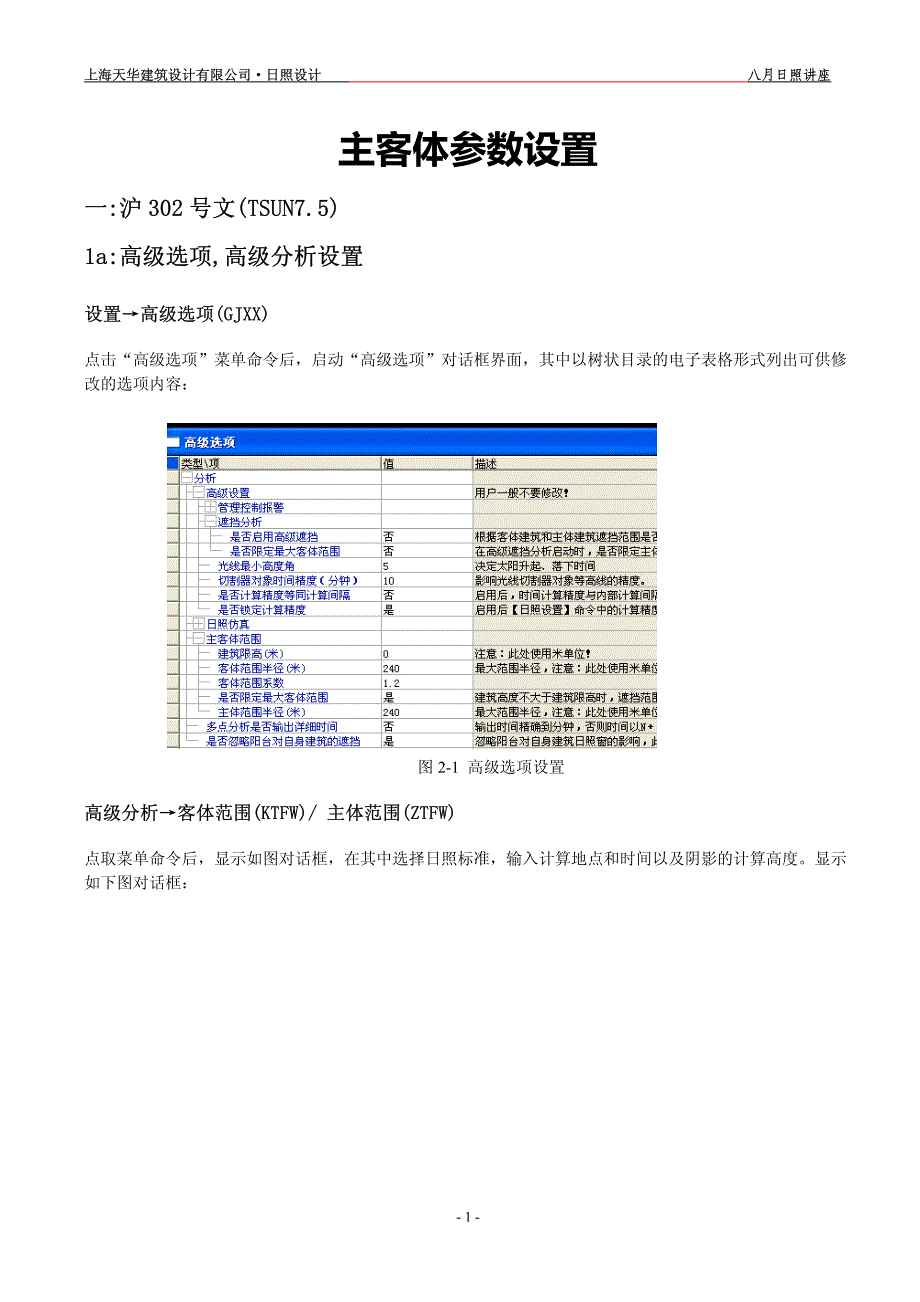

上海天华建筑设计有限公司·日照设计上海天华建筑设计有限公司·日照设计 八月日照讲座八月日照讲座 - 1 -主客体参数设置 一:沪 302 号文(TSUN7.5) 1a:高级选项,高级分析设置 一:沪 302 号文(TSUN7.5) 1a:高级选项,高级分析设置 设置→高级选项(GJXX)设置→高级选项(GJXX) 点击“高级选项”菜单命令后，启动“高级选项”对话框界面，其中以树状目录的电子表格形式列出可供修 改的选项内容： 图 2-1 高级选项设置 高级分析→客体范围(KTFW)/高级分析→客体范围(KTFW)/ 主体范围(ZTFW)主体范围(ZTFW) 点取菜单命令后，显示如图对话框，在其中选择日照标准，输入计算地点和时间以及阴影的计算高度显示 如下图对话框： 上海天华建筑设计有限公司·日照设计上海天华建筑设计有限公司·日照设计 八月日照讲座八月日照讲座 - 2 -图 2-2 遮挡范围设置 图 2-3 主体范围设置 1b: 沪规法沪规法[2004]302 号与号与[2003]482 号主客体建筑确定规则的差异号主客体建筑确定规则的差异 上海天华建筑设计有限公司·日照设计上海天华建筑设计有限公司·日照设计 八月日照讲座八月日照讲座 - 3 -沪规法[2003]482 沪规法[2004]302 客体建 筑范围 拟建建筑高度在 100 米以下的，按实际阴 影范围确定客体建筑对象； 拟建建筑高度在 100 米以上的， 以其高度的 1.4 倍为半径，作出扇形的日照阴影范围 （不得小于 100 米扇形阴影范围，不超过 300 米的扇形阴影范围） 浦西内环线以内地区，按拟建高层建筑高度 1.0 倍的扇形阴影范围确定； 其他地区， 按拟建高层建筑高度 1.2 倍的扇形 阴影范围确定 北侧有《技术规定》第二十六条所规定的低层 独立式住宅建筑的，按拟建高层建筑高度 1.4 倍的扇形阴影范围确定； 主体建 筑范围 以已经确定的客体建筑为中心，调查了解 周围可能对其产生遮挡的建筑。
应以 300 米为半径作出扇形图 以已经确定的客体建筑为中心，调查了解周 围可能对其产生遮挡的建筑 应以 240 米为半 径作出扇形图 高级选 项设置 ? 生成建筑客体范围 （示例建筑 A、C 均为 80m;A,B 为已建建筑） （注：生成的客体范围为建筑的真实阴 影） ? 生成建筑客体范围 （示例建筑 A、C 均 为 80m,A,B 为已建建筑） （注：生成的客体范围为图中扇形范围）客体 建筑 范围 (图示) j1.jpg上海天华建筑设计有限公司·日照设计上海天华建筑设计有限公司·日照设计 八月日照讲座八月日照讲座 - 4 -设置分 析窗位 （以窗 位 1 为 例 生成主 客体遮 挡关系 表 生成窗 报批表 结论 1 在两种分析过程中， A、C 两幢建筑的高度、形状、相对位置均相同，但由于采用了不同的日照 分析计算规则，从而产生了不同的主客体遮挡关系和日照结论 2 沪规法[2003]482 号日照计算规则真实地反应了建筑之间的遮挡影响关系 （小于 100 米高的建筑） ； 3 沪规法[2004]302 号日照计算规则则通过客体建筑范围的确定规则， 将部分建筑排除在客体建筑的 遮挡建筑以外，并在计算过程中将这些建筑的实际影响忽略。
4 南京、合肥等地的日照规则中，关于主、客体范围的内容同样会由于规则不一引起计算结果的差 异 上海天华建筑设计有限公司·日照设计上海天华建筑设计有限公司·日照设计 八月日照讲座八月日照讲座 - 5 -二:合肥日照主客体参数设置及计算步骤 1 TSun7.5 参数设置步骤 1a 在 CAD 命令行中输入：tnjset 进入【南京高级选项】相应参数编辑修改 二:合肥日照主客体参数设置及计算步骤 1 TSun7.5 参数设置步骤 1a 在 CAD 命令行中输入：tnjset 进入【南京高级选项】相应参数编辑修改 图 2-1-1 【南京高级选项】设置参数 1b、1b、高级分析→客体范围(南) 高级分析→客体范围(南) 点取菜单命令后，显示如图对话框，在其中选择日照标准，输入计算地点和时间以及阴影的计算高度显示 如下图对话框： 图 2-1-2 合肥客体范围设置参数 上海天华建筑设计有限公司·日照设计上海天华建筑设计有限公司·日照设计 八月日照讲座八月日照讲座 - 6 -1c、1c、高级分析→主体范围(南) 高级分析→主体范围(南) 图 2-1-3 合肥主体范围设置参数 22 SUN 日照分析 8.2 参数设置步骤（仅用于合肥主客体范围） SUN 日照分析 8.2 参数设置步骤（仅用于合肥主客体范围） 2a 众智日照分析→分析→客体范围→分析→客体范围 图 2-2-1 合肥客体范围计算步骤 1 上海天华建筑设计有限公司·日照设计上海天华建筑设计有限公司·日照设计 八月日照讲座八月日照讲座 - 7 -回车→请选择遮挡建筑物及屋顶，阳台（拟建建筑）回车→请选择遮挡建筑物及屋顶，阳台（拟建建筑） 图 2-2-2 合肥客体范围计算步骤 2 回车→受影面高度（米）回车→受影面高度（米） 图 2-2-3 合肥客体范围计算步骤 3 回车→回车→ 图 2-2-4 客体范围图（需委托方提供客体范围内需要日照分析建筑资料） （注：客体范围内需要日照分析建筑的要求） 客体范围图（需委托方提供客体范围内需要日照分析建筑资料） （注：客体范围内需要日照分析建筑的要求） 上海天华建筑设计有限公司·日照设计上海天华建筑设计有限公司·日照设计 八月日照讲座八月日照讲座 - 8 -2b 众智日照分析2b 众智日照分析→分析→主体范围 图 2-3-1 合肥主体范围计算步骤 1 回车→请选择遮挡建筑物及屋顶，阳台 (客体建筑)回车→请选择遮挡建筑物及屋顶，阳台 (客体建筑) 图 2-3-2 合肥主体范围计算步骤 2 回车→受影面高度（米）回车→受影面高度（米） 图 2-3-3 合肥主体范围计算步骤 3 上海天华建筑设计有限公司·日照设计上海天华建筑设计有限公司·日照设计 八月日照讲座八月日照讲座 - 9 -回车→回车→ 图 2-3-4 主体范围图（需委托方提供主体范围内需要日照分析建筑资料） （注：主体范围内需要日照分析建筑的要求） 主体范围图（需委托方提供主体范围内需要日照分析建筑资料） （注：主体范围内需要日照分析建筑的要求） 。
