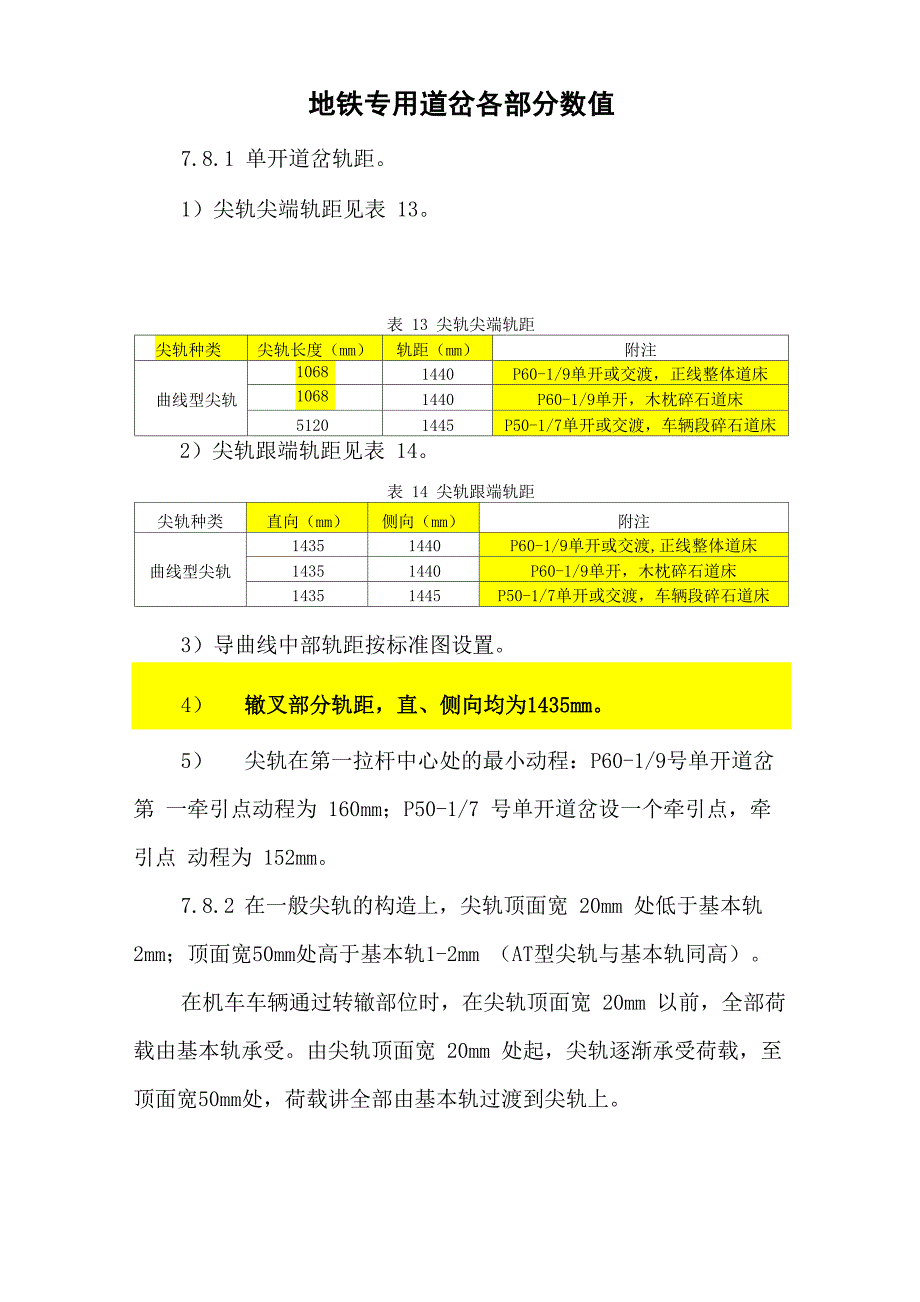

地铁专用道岔各部分数值7.8.1 单开道岔轨距1)尖轨尖端轨距见表 13表 13 尖轨尖端轨距尖轨种类尖轨长度(mm)轨距(mm)附注106841440P60-1/9单开或交渡,正线整体道床曲线型尖轨106841440P60-1/9单开,木枕碎石道床51201445P50-1/7单开或交渡,车辆段碎石道床2)尖轨跟端轨距见表 14表 14 尖轨跟端轨距尖轨种类直向(mm)侧向(mm)附注14351440P60-1/9单开或交渡,正线整体道床曲线型尖轨14351440P60-1/9单开,木枕碎石道床14351445P50-1/7单开或交渡,车辆段碎石道床3)导曲线中部轨距按标准图设置4) 辙叉部分轨距,直、侧向均为1435mm5) 尖轨在第一拉杆中心处的最小动程:P60-1/9号单开道岔第 一牵引点动程为 160mm;P50-1/7 号单开道岔设一个牵引点,牵引点 动程为 152mm7.8.2 在一般尖轨的构造上,尖轨顶面宽 20mm 处低于基本轨 2mm;顶面宽50mm处高于基本轨1-2mm (AT型尖轨与基本轨同高)在机车车辆通过转辙部位时,在尖轨顶面宽 20mm 以前,全部荷 载由基本轨承受。

由尖轨顶面宽 20mm 处起,尖轨逐渐承受荷载,至 顶面宽50mm处,荷载讲全部由基本轨过渡到尖轨上7.8.3 护轨采用分开式可调护轨,采用 UIC33 槽形钢轨或低一等 级的钢轨加工制造,护轨顶面高出基本轨顶面12mm7.8.4安装限位器时,限位器A块和限位器B块之间的间隙应为7 ±1mm7・8・5各部分轨距加宽递减1) 尖轨尖端轨距加宽,按不大于6%递减率递减至基本轨接头2) 尖轨尖端与尖轨跟端轨距的差数,直尖轨在尖轨全长范围内 均匀递减,曲尖轨按标准图或设计图办理3) 尖轨跟端直向轨距加宽向辙叉方向递减,距离为 1.5m4) 导曲线中部轨距加宽,直尖轨时向两端递减至尖轨跟端为 3m, 至辙叉前端为4m;曲尖轨时按标准图或设计图办理5) 对口道岔尖轨尖端轨距递减:两尖轨尖端距离小于6m,两尖 端处轨距相等时不作递减,不相等时则从较在轨距向较小轨距均匀递 减;两尖轨尖端距离大于 6m 时,则按不大于 6%的递减率递减,但 中间应有不短于6mm的相等轨距段6) 道岔前端与另一道岔后端相连时,尖轨尖端轨距递减率应不 大于 6%如不能按 6%递减时,可加大前面道岔的辙叉轨距为 1441mm;仍不能解决时,旧有道岔容许保留大于6%o的递减率。

7.8.6导曲线支距与超高1)导曲线支距按道岔标准图或设计图设置,在导曲轨与基本轨 工作边之间测量2)导曲线可根据需要设置6mm的超高,并在导曲线范围内按不 大于2%o顺坡7・8・7轮缘槽宽度1) 护轨平直部分轮缘槽标准宽度为42mm侧向轨距为1441mm, 侧向轮缘槽标准宽度为48mm,容许误差为+3mm12) 辙叉心理论尖端至心轨宽50mm处轮缘槽标准宽度为46mm, 容许误差为+3 mm13) 尖轨非工作边与基本轨工作边的最小距离为65mm,容许误差 为 -2mm7.8.8 查照间隔(辙叉心作用面至护轨头部外侧的距离)不得小 于1391mm护背距离(辙叉翼作用面至护轨头部外侧的距离)不得 大于1348mm,测量位置按设计图纸规定7.8.9 正线道岔(直向)与曲线之间的标准为:1) 正线道岔(直向)与曲线之间的直线段长度,不得短于20m;2) 站线道岔与曲线或道岔与其连接曲线之间的直线段长度不应 小于7.5m,困难条件下不应小于6m轨距加宽递减率不应大于2%, 困难条件下不应大于3%3) 连接曲线半径不应小于该道岔导曲线半径连接曲线超高不 应大于15 mm,顺坡不应大于2%°7.8.10 尖轨有下列伤损或病害,应及时维修或更换:1) 尖轨尖端与基本轨不靠贴大于 1mm;2) 尖轨侧弯造成轨距不符合规定;3) 在尖轨轨顶面宽50mm及以上断面处,尖轨顶面低于基本轨顶面 2mm 及以上;4)尖轨工作面伤损,继续发展轮缘有爬上尖轨的可能;5)两尖轨相互脱离时;6)其他伤损达到钢轨轻伤标准时。

7.8.11 基本轨有下列伤损或病害,应及时修理或更换:1)曲股基本轨的弯折点位置或弯折尺寸不符合要求,造成轨距 不合规定;2)基本轨垂直磨耗,60kg/m及以上钢轨,在正线、试车线及正 线辅助线上超过8mm,在其他线上超过11mm; 50kg/m及以下钢轨, 在正线、试车线上超过6mm,在其他线上超过10mm;d)其他伤损达到钢轨轻伤标准时7.8.12 道岔护轨螺栓、叉后间隔铁螺栓、钢轨立柱螺栓必须齐 全,作用良好,折断时必须立即更换,同一部位同时有两条螺栓有一 条缺少或折损时,道岔应停止使用7.8.13 道岔各种零件应齐全,作用良好,缺少时应及时补充 有下列伤损或病害,应进行修理或更换:1) 各种螺栓、连杆、顶铁和间隔铁损坏、变形或作用不良;2) 滑床板损坏、变形或滑床台磨耗大于 3mm;3) 轨撑损坏、松动,轨撑与轨头下颏或轨撑与垫板挡肩离缝大 于 2mm;4) 护轨垫板折损;5 )弹片、销钉、挡板损坏弹片与滑床板挡肩离缝、挡板前后离缝大于2mm,销钉帽内侧距滑床板边缘大于5mm;6)其他各种零件损坏、变形或作用不良7.8.13 辙叉伤损分轻伤和重伤两类 高锰钢整铸辙叉轻伤标准:1) 辙叉心宽40mm断面处,辙叉心垂直磨耗(不含翼轨加高部分), 50kg/m及以下钢轨,在正线上超过4mm断面;2) 辙叉顶面和侧面的任何部位有裂纹;3) 辙叉心、辙叉翼轨面剥落掉块,长度超过15mm,深度超过3mm;4) 钢轨探伤人员或养路工长认为有伤损的辙叉。

高锰钢整铸辙叉重伤标准:1) 辙叉心宽40mm断面处,辙叉心垂直磨耗(不含翼轨加高部分), 50kg/m及以下钢轨,在正线上超过6mm,在到发线上超过8mm,在其 他站线上超过 10mm;2) 辙叉心宽40mm断面处,辙叉心垂直磨耗(不含翼轨加高部分), 60kg/m及以上钢轨,在正线上超过8mm,在到发线上超过10mm,在 其他站线上超过 11mm;3) 纵向水平裂纹长度超过表15所列限度者;表 15 纵向水平裂纹长度项 目辙叉心(mm)辙叉翼(mm)轮缘槽(mm)一侧裂纹长度10080200一侧裂纹长度发展至轨面(含 轨面部分裂纹长度)6060两侧裂纹贯通(指贯通长度)50两侧裂纹相对部分长度1004)垂直裂纹长度(含轨面部分裂纹长度)超过表16所列限度者;项目辙叉心(mm)辙叉翼(mm)心宽0〜50心宽50以后一条裂纹长度505040两条裂纹相加6080605)叉趾、叉跟轨头及下颏部位裂纹超过 30mm;6)叉趾、叉跟浇注断面变化部位斜向或水平裂纹,长度超过 120mm,或虽未超过120mm,但裂纹垂直高度超过40mm;7) 底板裂纹向内裂至轨腰,并超过轨腰与圆弧的连接点;8) 螺栓孔裂纹延伸至轨端、轨头下颏或轨底,两相邻螺栓孔裂 通;9) 辙叉心、辙叉翼轨面剥落掉块,长度超过30mm,深度超过6mm;10) 钢轨探伤人员或轨道巡检人员认为有影响行车安全的其他缺 陷;11) 辙叉有轻伤时,应注意检查观测,达到重伤标准时,应及时 更换。

7.8.14 单开道岔侧向过岔最高速度应不超过表17 的规定表17侧向过岔最高速度(Km/h)尖轨类型道岔号数P50-1/7P60-1/9AT弹性可弯尖轨25357.8.15 单开道岔直向过岔最高速度应不超过表18 的规定表18直向过岔最高速度(km/h)钢轨kg/m尖轨类型辙叉类/型道岔号数7950AT弹性可弯尖轨咼锰钢整铸808060AT弹性可弯尖轨咼锰钢整铸809 线路设备维修标准9.1 轨道静态几何尺寸容许偏差管理值9.1.1 静态几何尺寸容许偏差管理值如表22 的规定表 22 线路轨道静态几何尺寸容许偏差管理值项 目作业验收(mm)经常保养(mm)临时补修(mm)正线及 试车线车辆段、停车场正线及 试车线车辆段、停车场正线及 试车线车辆段、 停车场轨 距+ 4-2+ 6-2+ 7-4+ 9-4+ 9-4+ 10-4水 平45681011高 低45681011轨向(直线)45681011三角坑(扭曲)缓和 曲线455778直线 和圆 曲线4568910注:①轨距偏差不含曲线上按规定设置的轨距加宽值,但最大轨距(含加宽值和偏差) 不得超过 1456mm;0轨向偏差和高低偏差为10m弦测量的最大矢度值;©三角坑偏差不含曲线超高顺坡造成的扭曲量,检查三角坑时基长为6.25m,但在 延长18m的距离内无超过表列的三角坑。

9.1.2 道岔轨道静态几何尺寸容许偏差管理值如表23 的规定表 23 道岔轨道静态几何尺寸允许偏差管理值项目作业验收(mm)经常保养(mm)临时补修(mm)正线及 试车线车辆段、 停车场正线及 试车线车辆段、 停车场正线及 试车线车辆段、停车场轨距+ 3+ 3+ 5+ 5+ 6+ 6-2-2-3-3-3-3水平4668910高低4668910轨直线4668910向支距223344注:①支距偏差为现场支距与计算支距之差;③ 三角坑偏差不含曲线超高顺坡造成的扭曲量,检查三角坑时基长为6.25m,但在延长18m的距离内无超过表列的三角坑;④ 尖轨尖处轨距的作业验收的容许偏差管理值为±1 mm9.1.3 轨道静态几何尺寸容许偏差管理值中,作业验收管理值为 综合维修、经常保养和临时补修作业的质量检查标准;经常保养管理 值为轨道应经常保持的质量管理标准;临时补修管理值为应及时进行 轨道整修的质量控制标准。
