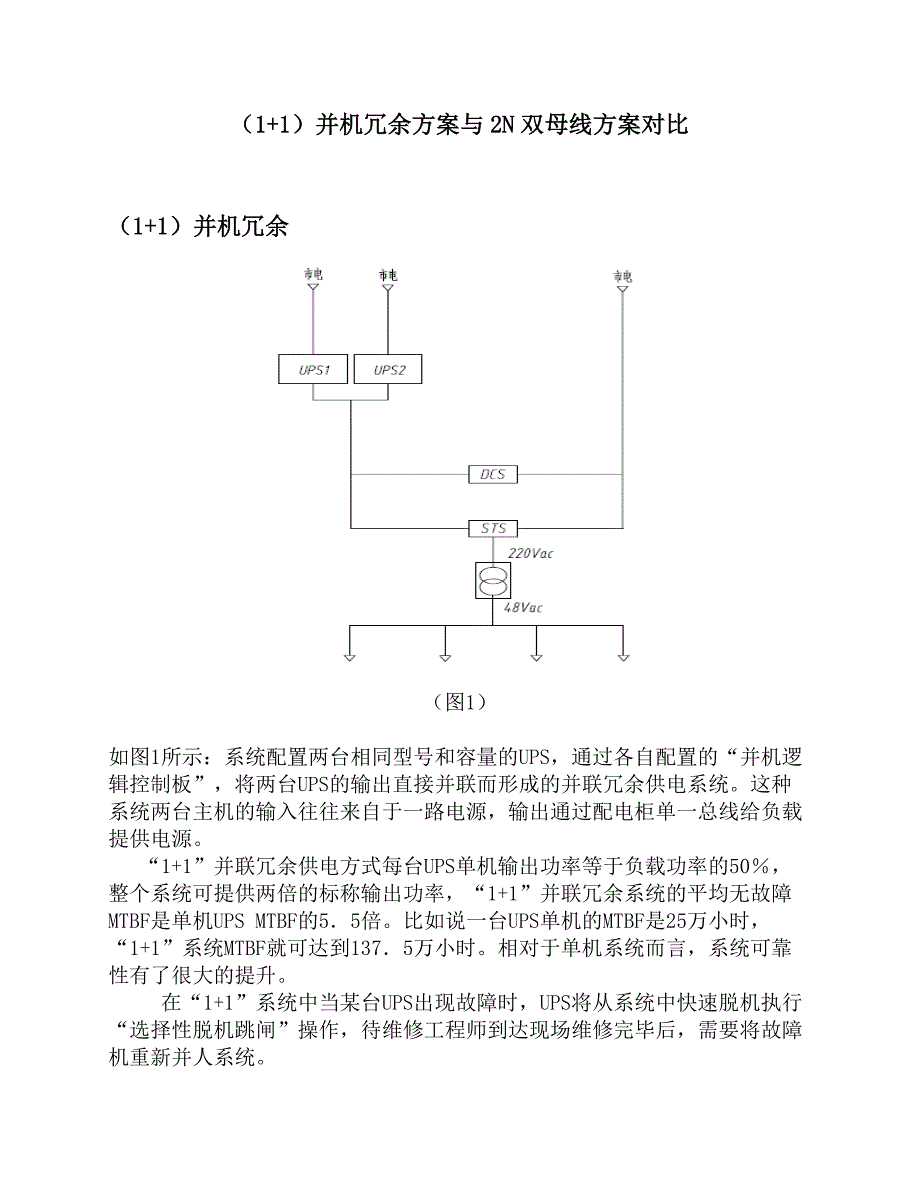

1+11+1）并机冗余方案与）并机冗余方案与 2N2N 双母线方案对比双母线方案对比（（1+11+1）并机冗余）并机冗余（图1）如图1所示：系统配置两台相同型号和容量的UPS，通过各自配置的“并机逻 辑控制板”，将两台UPS的输出直接并联而形成的并联冗余供电系统这种 系统两台主机的输入往往来自于一路电源，输出通过配电柜单一总线给负载 提供电源1+1”并联冗余供电方式每台UPS单机输出功率等于负载功率的50％， 整个系统可提供两倍的标称输出功率，“1+1”并联冗余系统的平均无故障 MTBF是单机UPS MTBF的5．5倍比如说一台UPS单机的MTBF是25万小时， “1+1”系统MTBF就可达到137．5万小时相对于单机系统而言，系统可靠 性有了很大的提升在“1+1”系统中当某台UPS出现故障时，UPS将从系统中快速脱机执行 “选择性脱机跳闸”操作，待维修工程师到达现场维修完毕后，需要将故障 机重新并人系统当“1+1”系统系统同时出现故障导致该系统断电后，DCS负载供电将由 右边市电线路承担；48V的直流负载将由STS无间断也切换到右边市电线路， 确保所有负载无切换，当UPS系统恢复正常后，将自动切回。
2N2N双母线双母线（图2）如图2所示：双总线系统由两台独立工作的UPS、一套负载总线同步跟踪控制 器、一至多台静态转换开关STS及输入输出配电柜组成在双总线系统中，系统由UPS1供电，系统二由UPS2供电平时系统一 与系统二分别连接自己的负载其中双总线负载接在STS输出端，STS两个输 入端分别接在系统一和系统二上，当其中一个系统供电母线上的任何设备和 电缆发生故障或许要维护时，其负载可经转换时间为1/4周波的静态转换开关切换至另一个系统供电由此，做到了点对点的冗余，极大增加了整个系 统的安全可靠性UPS在实际使用中，基本上都是处于正常运行中，若一台出现状况，厂 家工程师在第一时间维修，确保2台UPS都处于工作正常状态这种状况导致 UPS1长期带大部分的负载，而UPS2后端负载很小，将影响UPS2对应蓄电池的 使用寿命因为我司UPS在实际使用过程中会对蓄电池每隔1～3个月充放电 一次，这样大大增加了电池的使用寿命而负载小将影响UPS对蓄电池的充 放电维护。
