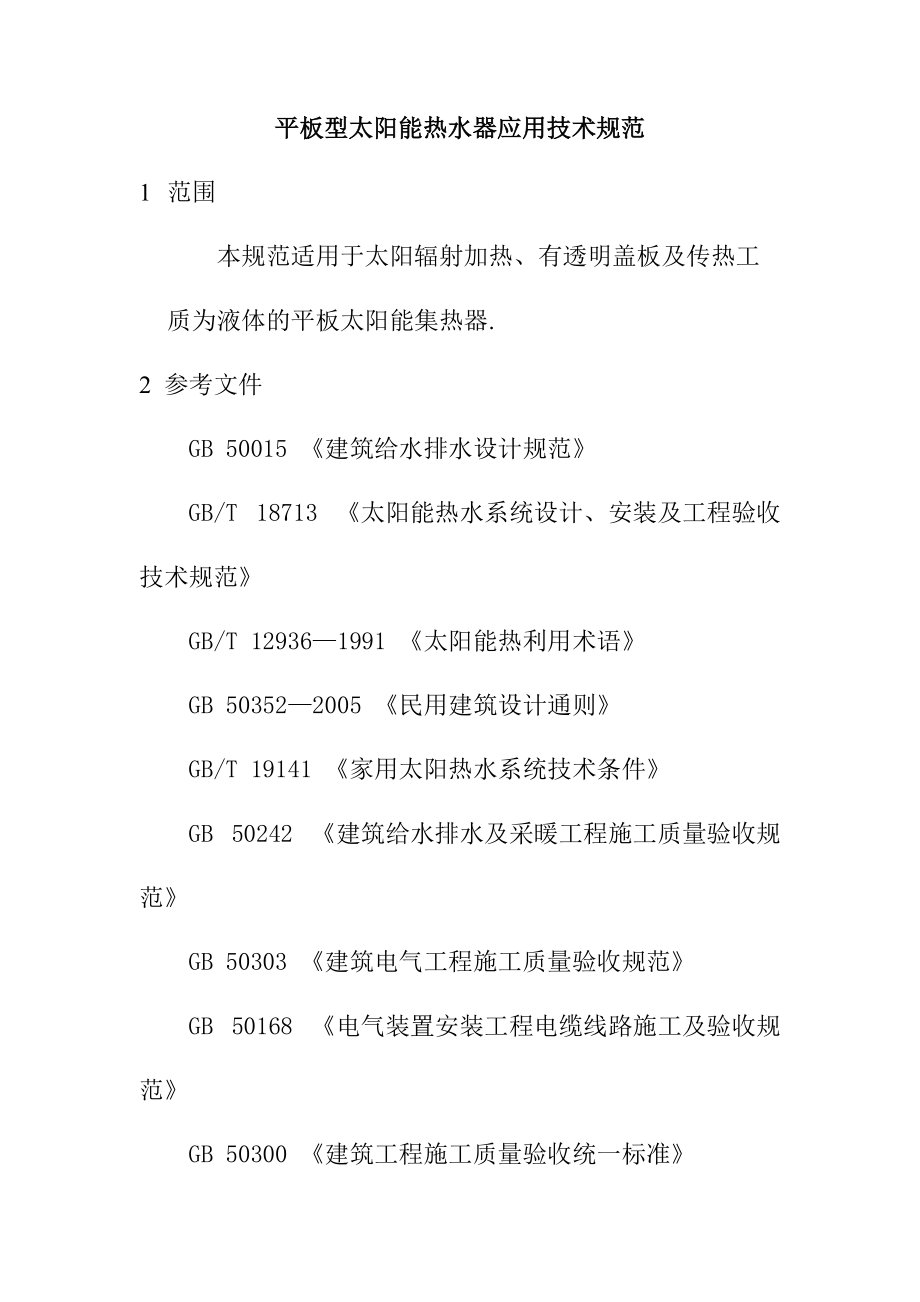

平板型太阳能热水器应用技术规范1 范围 本规范适用于太阳辐射加热、有透明盖板及传热工质为液体的平板太阳能集热器.2 参考文件GB 50015 《建筑给水排水设计规范》 GB/T 18713 《太阳能热水系统设计、安装及工程验收技术规范》 GB/T 12936—1991 《太阳能热利用术语》 GB 50352—2005 《民用建筑设计通则》GB/T 19141 《家用太阳热水系统技术条件》 GB 50242 《建筑给水排水及采暖工程施工质量验收规范》 GB 50303 《建筑电气工程施工质量验收规范》GB 50168 《电气装置安装工程电缆线路施工及验收规范》 GB 50300 《建筑工程施工质量验收统一标准》CJ/T 206 《城市供水水质标准》 GBJ-87 《建筑荷载规范》欧洲标准 EN12975-13 产品结构与标识3.1 结构尺寸 3.1.1平板太阳能集热器外形尺寸适宜参照建筑模数，参考尺寸如下： 单位：mm长度宽度1200100015001000200010003.1.2平板太阳能集热器进出口管径推荐以下公称尺寸（单位：mm）：Ф20, Ф25, Ф32.3.1.3 尺寸误差 集热器对角线长度误差及外形尺寸公差按GB/T1800.3-1998表1的IT14级标准选用。
集热器平整度误差参照GB/T1800.3-1998表1的IT16级标准选用图1 平板集热器（管板式）结构示意图1、钢化玻璃盖板 2、金属框架 3、紫铜或铝合金吸热条带4、紫铜流道 5、金属撑板 6、集流管7、保温棉3.1.4 产品标识 (参见下表)系列示例型号其它分类平板太阳能热水器系列EU—PGT—HG平板型太阳能集热器吸热体结构类型， 4种平板型太阳能集热器吸热体材料，7种吸热片类型，3种G表示管板式T表示铜HG:黑铬,吸热片是铜材，表面镀黑铬Y表示翼管式U表示不锈钢B表示扁盒式S表示塑料LT:蓝钛,吸热片是铜材，表面镀蓝钛S表示蛇管式L表示铝G表示钢TL:铜铝,吸热片是铝材，表面涂黑体X表示橡胶B表示玻璃示例型号说明EU表示爱握乐公司；P表示平板式太阳能电热水器；G表示吸热体结构类型是管板式；T表示吸热体材料是铜；HG表示吸热片是铜材，表面镀黑铬4 技术要求平板太阳能集热器技术要求应符合下表规定序号项目技术要求试验方法1外观盖板不能有接缝并应考虑热胀冷缩；零配件应易于更换、维护与检查；吸热体在壳体内应安装平整，间隔均匀；隔热体应填塞严密，不应有空鼓现象；透明盖板不应有扭曲、裂痕、油污及手迹参照GB/T6424-20072抗压性承压式集热器应承受工作压力不低于0.6MPa，非承压式集热器应承受工作压力不低于0.06MPa，3刚度无明显变形，并满足EN12975-1要求4强度无损坏；无明显变形；盖板与吸热体不接触5闷晒无开裂；无泄漏；无破损变形6空晒无开裂；无破损变形7热冲击不应该损坏，无渗漏 ，并满足EN12975-1要求8淋雨不破坏；无渗水9耐热性集热器瞬时效率截距应不低于0.72；集热器总热损系数不大于6.0W/（㎡.°C）；应作出集热器进出口温度随时间变化的曲线并给出时间常数τc；应给出太阳能集热器入射角修正系数Kθ随入射角θ 的变化曲线10耐冻性在-5°C部件与工质不能有冻结；集热器应无变形损坏；无扭曲无泄漏11耐撞击应无划痕、破裂或穿孔，满足EN12955-1中冰雹测试要求12透射比应给出透明盖板的透射比，一般要求大于85%13压力降应作出工质质量流量与集热器进出口间工质压降特性曲线△P～m5 试验检测方法5.1 试验顺序 平板集热器其中一项检测造成的破坏不能影响后续鉴定试验的结果。
平板集热器的全性能检测或两项以上性能检测应按下表顺序进行试验顺序试验项目试验方法1外观参照GB/T6424-20072耐压3刚度4强度5空晒6外热冲击7内热冲击8淋雨9热性能10耐冻性11耐撞击12透射比13压力降落5.2 试验方法 参照GB/T6424-2007标准规定6 产品标志、包装、运输与贮存6.1产品应在明显位置设有清晰、稳固的标志，其中应包括制造厂家、品名、商标、型号及主要技术参数等中的某些相关信息6.2 包装应采用箱装，包装箱及标志应符合相关国家标准6.3包装箱上应包括以下内容：制造厂名称及地址、产品名称、商标、产品标记、产品数量、外形尺寸、整箱重量、制造日期及执行标准号等信息6.4 包装箱内应附有检验合格证6.5产品装卸及运输过程中不得有强烈震动，不得受潮（在包装箱用 表示）和雨淋（在包装箱用 表示）叠放高度不超过 层6.6产品应保存在干燥通风的仓库内；不得与易燃及腐蚀性物品混放。
