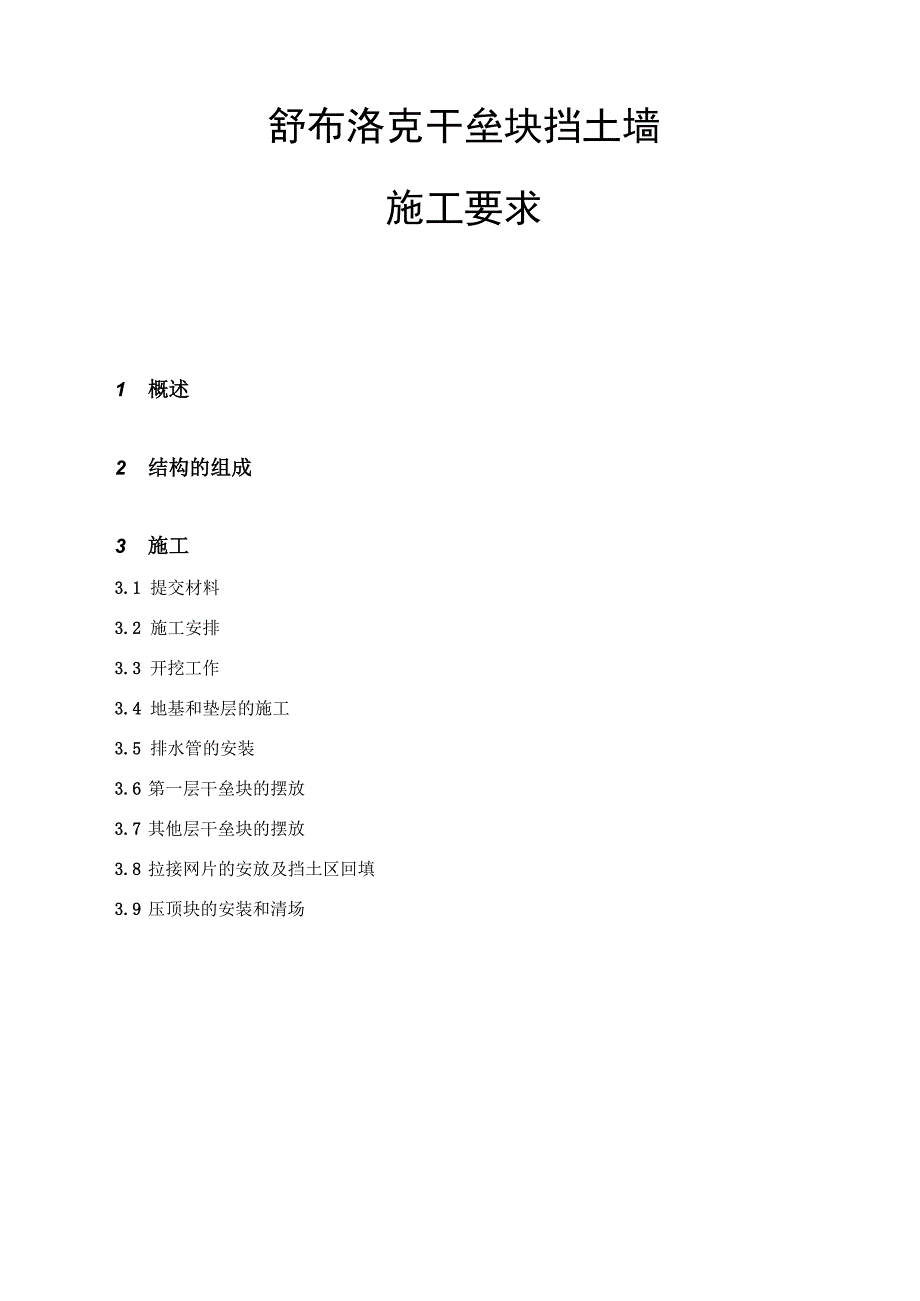

舒布洛克干垒块挡土墙施工要求1 概述2 结构的组成3 施工3.1 提交材料3.2 施工安排3.3 开挖工作3.4 地基和垫层的施工3.5 排水管的安装3.6 第一层干垒块的摆放3.7 其他层干垒块的摆放3.8 拉接网片的安放及挡土区回填3.9 压顶块的安装和清场1 概述本施工要求为承包商和业主提供松散块体干垒块挡土墙的施工指南其中说明了干垒块 挡土墙的具体施工步骤干垒块挡土墙是重力式结构，主要依靠结构的自身的重量来达到稳定的目的此结构无 需砂浆施工，依靠块与块之间嵌固作用和墙身重量来防止滑动和倾覆失稳干垒块也可与在 其间水平放置的拉接网片共同使用来增大墙体结构的有效重量干垒块挡土墙是柔性结构，其墙底无需放置在冰冻线以下来满足承载力要求干垒块挡土墙可按传统的重力式挡土墙或加筋土挡土墙进行设计和施工传统的重力式 挡土墙结构可由单行或多行干垒块组成，墙体的自重必须足以抵抗墙体的滑移和倾覆失稳 由于墙身是由干垒块干垒形成墙体的抗剪切能力是确保墙体作为一整体结构承担荷载的重 要因素墙体的抗剪切能力是通过各层块之间传递侧向力来形成加筋土干垒块挡土墙用于那些用传统的重力式干垒块挡土墙无法满足设计要求的情况， 如墙顶坡度较大、有活载或地基土质较差等。
在加筋土干垒块挡土墙的设计施工中用多层拉 接网片按设计的标高和长度在干垒块间分层布置拉接网片使土体成为一整体从而增加了墙 体的尺寸和重量2 结构的组成干垒块挡土墙的主要组成包括地基土、垫层、干垒块、挡土区、排水骨料和拉接网片（加 筋土干垒块挡土墙），如施工图所示地基土：承载垫层和加筋土挡土墙的加筋土区的土体垫层：具有水平表面、由碎石或素混凝土组成其作用是将干垒块的重量扩散到地基并 提供施工工作面干垒块：干垒块是混凝土制品，其作用是提供结构的稳定重量挡土：对于传统的重力式挡土墙此土体分布在墙后的排水骨料后并应分层压实；对加筋 土干垒块挡土墙，此土体分布在加筋土区后，也需分层压实排水骨料：是分布在墙后的可自由排水的粒状材料其作用是排出墙后积水，尽可能消 除墙后水压力此材料有时可用来作为空心干垒块的填充料以增加墙体的自重和抗剪能力 干垒块挡土墙的施工方法允许水从墙面排出从而协助墙后积水的排放有时在排水骨料与其 后土体布以防止骨料与土体的掺混加筋土：加筋土是位于排水骨料后并需分层压实的土体其间按设计要求布置拉接网片 理想的干垒块挡土墙施工应依靠完整和准确的现场勘察资料、合理的计划和安排、使用规定 的材料、合理的施工步骤和对施工进行认真的检查。
承包商应协调现场干垒块的卸货和堆放以确保施工便利破损或不满足要求的干垒块与 拉接网片不应在施工中使用3.1 提交材料承包商应向业主提交实验测得的压实材料的最大干密度值和现场实度报告，证明现场的 压实施工满足设计要求3.2施工安排干垒块挡土墙的施工需依据测量资料，从而准确地确定墙体的平面位置以满足设计要 求图纸上所示的现场原有的坡面与设计后的坡面应在现场进行校核以确保墙体的设计高度 与地形相吻合在现场对挡土墙位置的任何变动均应在项目完成前标注在竣工图上施工前还应与当地的公用设施部门联系以确保挖方工作不对地下管线等造成破坏3.3 开挖工作承包商应按设计图进行边线和坡度的开挖，应尽量避免超挖并确保开挖后的安全坡度干垒块挡土墙一般建在两种地形条件下：需开挖的地形和需回填的地形施工的方法、计划和造价都将由现场建造的挡土墙的类型决定，对于那些附近有建筑物 和停车场等且需开挖形成墙体的挡土墙的施工，应考虑在施工过程中造成对周围结构的地基 承载力的影响3.4 地基和垫层的施工应按施工图或设计人员要求的垫层的尺寸和加筋土的区域范围对地基土进行开挖在开 挖过程中应检查地基土是否满足或超过设计对该土质的假设。
对那些未满足设计要求的地基 土应进行换土，所换入的土应该满足设计要求，且相对于该土最大干密度的压实度大于95%需压实的垫层材料应用那些能传递荷载并排水的材料垫层的压实应用板式压实设备且 压实度达到该材料最大干密度的 95%在施工中应使垫层平整以确保干垒块与垫层材料紧 密连接或者，用一薄层低标号混凝土在已压实的垫层上进行找平用以提高施工速度垫层 的厚度不应小于15cm针对不同的情况可能需不同的设计，如地基承载力较弱，地下水位 接近地基土或淹没地基土等参见设计图3.5排水管的安装排水管可用 PVC 管或塑料波纹管建议用土工布将排水管包上以起到滤土作用排水 管的安放应能使其靠重力将水排出墙外排水管的出口应与墙外集水井连接或墙后不影响墙体稳定的集水口连接主排水管直径不应小于7.5cm辅排水管也应靠重力排水或主排水管的侧壁相连，辅排水管间距15m3.6 第一层干垒块的摆放所有的干垒块都应按施工图或现场工程师要求的标高和方向进行摆放干垒块的摆放同 时需符合生产厂家的建议垒后的墙面与设计要求相比在水平和竖直方向每3米误差土 3cm第一层干垒块应放置在垫层上对放好的干垒块进行沿墙纵向平直度和平面水平度检 查。
为确保墙体的施工质量，第一层干垒块的摆放是非常重要的施工人员应确保干垒块与 垫层完整接触按墙的放线位置逐一的并肩摆放干垒块，可通过拉线进行放线对于弧形挡 土墙，可根据生产厂家的推荐意见进行摆放舒布洛克可给业主和承包商演示不同形式干 垒块挡土墙施工的录像和动画设计）用排水骨料填充块与块间的空隙排水骨料应是满足下列极配要求的碎石骨料筛孔尺寸（mm）25192.30.3通过每个筛孔的质量百分比％10090-1000-100-5排水骨料的厚度不得小于30cm，或可参照设计图纸的要求对墙后排水骨料的正确回填可使墙面排水可在排水骨料与其后填土间放置土工布作为防止骨料与土体掺混的措施排水骨料的填土应按施工的要求进行，每15cm到20cm应进行压实压实度大于95%在距墙前 1 米内只可用手动压实设备3.7 其他层干垒块的摆放确保排水骨料与已排放的干垒块顶面齐平或略低清理干垒块顶部的杂土后再放置下一 层干垒块，放置时确保错台咬接以形成抗剪连接检查块的沿墙纵向的平直度与平面的水平 度，若需要则进行调整如前所述进行回填骨料和其后填土的施工3.8拉接网片的安装及挡土区回填若干垒块挡土墙需设拉接网片，通常需从墙前至压实的加筋土区摆放拉接网片。
拉接网 片的强度和种类需满足设计要求拉接网片的摆放应按施工图或工程师指示的标高和方向进 行将拉接网片裁成如施工图要求的长度，并将设计强度方向垂直于墙面摆放在墙前的拉 接网片的衔接不可缝制或搭接需衔接的部分只能对接并确保无间隙拉接网片在摆放时应扯平并用钩形的铁丝或类似物固定摆放好拉接网片后，如前所述在墙后放置排水骨料及回填加筋土，土体厚度 15cm 到20cm，压实度大于95%在土体回填和压实过程中应避免造成对拉接网片的破坏，如起皱 或移动等大型的施工设备或车辆不得在拉接网片上进行操作，在使用大型施工设备或车辆前应将拉接网片上部回填至少15cm厚的填土对于转角和弧形处的拉接网片的摆放另参见详图3.9 压顶块的安装和清场 可选择在干垒块顶部安装压顶块承包商应对施工后的墙顶后坡和墙前土体进行清理， 并确保其标高满足设计要求施工后的墙体其墙内积水应能顺利排出若需要，还应在墙顶 设置集水槽，以防止墙顶的水顺坡沿墙面流下在墙后填土的顶层应铺至少30cm厚的低渗水率的填土，以减少墙顶面的地表水渗入加筋土区工程截面图1)30 cm碎石濾水层'、一"巧cm碎石蛰层H苴它层第二层沙/砂砾$= 34°y= idmpa・S丄V 一飞础當f地上墙体高度墙基高度干垒块层级拉结网宽度拉结网铺放高度H(m)D(cm)L(m)X1(m)X2(m)X3(m)X4(m)X5(m)X6(m)1.2215.2491.520.911.5215.24111.660.31.211.8315.24131.830.611.522.1315.24151.980.31.061.832.4415.24172.130.31.222.132.7415.24192.280.150.911.662.443.0515.24212.430.451.211.982.74。
