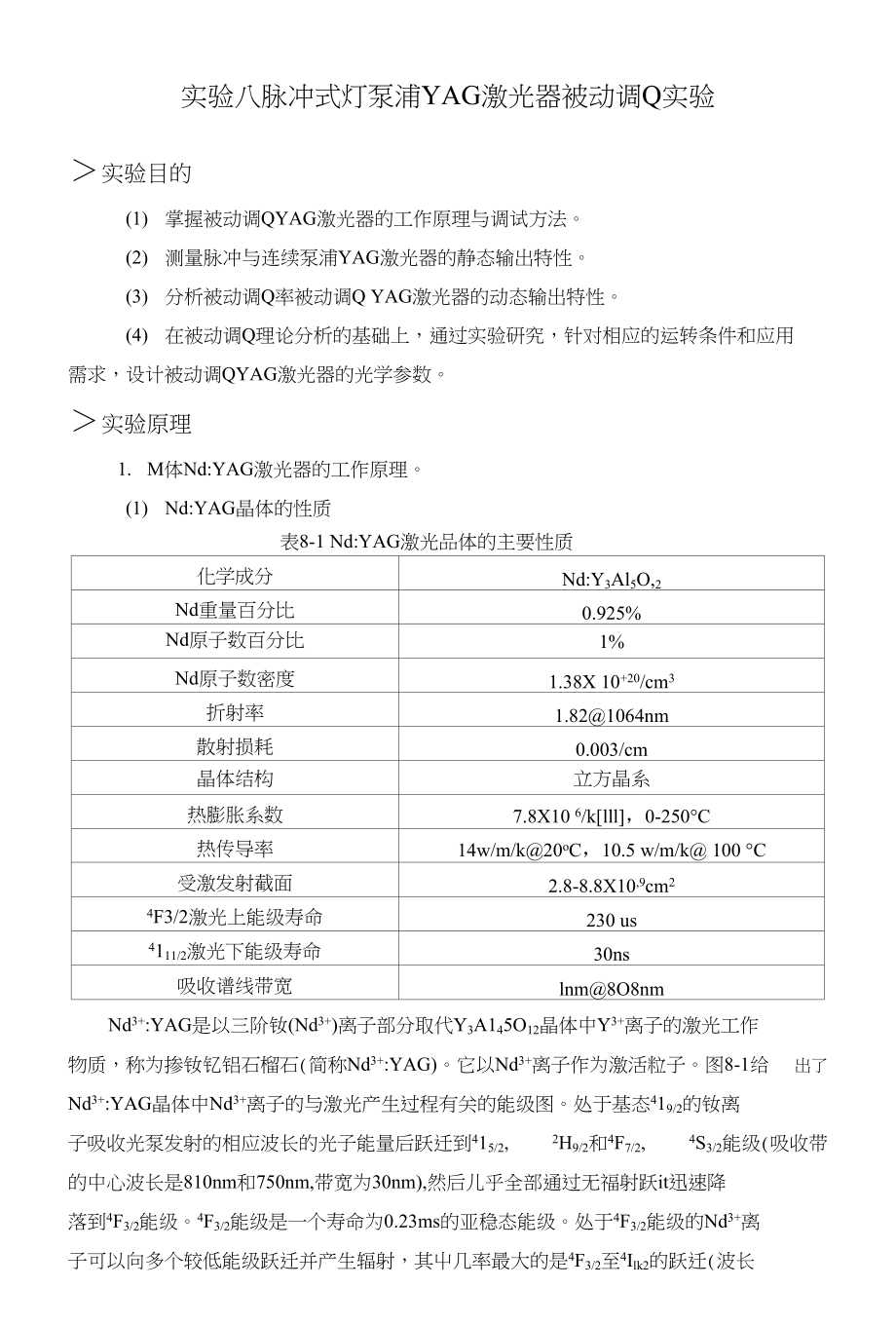

实验八脉冲式灯泵浦YAG激光器被动调Q实验＞实验目的(1) 掌握被动调QYAG激光器的工作原理与调试方法2) 测量脉冲与连续泵浦YAG激光器的静态输出特性3) 分析被动调Q率被动调Q YAG激光器的动态输出特性4) 在被动调Q理论分析的基础上，通过实验研究，针对相应的运转条件和应用 需求，设计被动调QYAG激光器的光学参数＞实验原理1. M体Nd:YAG激光器的工作原理1) Nd:YAG晶体的性质表8-1 Nd:YAG激光品体的主要性质化学成分Nd:Y3Al5O,2Nd重量百分比0.925%Nd原子数百分比1%Nd原子数密度1.38X 10+20/cm3折射率1.82@1064nm散射损耗0.003/cm晶体结构立方晶系热膨胀系数7.8X10 6/k[lll]，0-250C热传导率14w/m/k@20oC，10.5 w/m/k@ 100 C受激发射截面2.8-8.8X10,9cm24F3/2激光上能级寿命230 us4111/2激光下能级寿命30ns吸收谱线带宽lnm@8O8nmNd3+:YAG是以三阶钕(Nd3+)离子部分取代Y3A145O12晶体中Y3+离子的激光工作 物质，称为掺钕钇铝石榴石(简称Nd3+:YAG)。
它以Nd3+离子作为激活粒子图8-1给 出了 Nd3+:YAG晶体中Nd3+离子的与激光产生过程有关的能级图处于基态419/2的钕离 子吸收光泵发射的相应波长的光子能量后跃迁到415/2, 2H9/2和4F7/2, 4S3/2能级(吸收带 的中心波长是810nm和750nm,带宽为30nm),然后儿乎全部通过无福射跃it迅速降 落到4F3/2能级4F3/2能级是一个寿命为0.23ms的亚稳态能级处于4F3/2能级的Nd3+离 子可以向多个较低能级跃迁并产生辐射，其中几率最大的是4F3/2至4Ilk2的跃迁(波长为 1064nm)o图8-1 Nd3+:YAG激光的激发机理7E3olx)9f 起(2) 静态运转特性分析(a) 脉冲运转一驰豫振荡(尖峰效应)暂态过程b) 连续运转一阈值条件(增益饱和)稳态过程按“激光原理与技术”中有关章节的分析，结合实验得出：仅仅依靠增加泵浦能 量与功率，不能获得窄脉宽，高峰值功率的激光脉冲的结论2. Cr:YAG饱和吸收被动调Q原理自饱和被动式调Q激光器由于器件结构简单,对激光器无电磁干扰,应用十分广泛， 但由于通常的染料调Q介质，导热率极低，使其应用范围受到局限，只能用于低重复率 的脉冲调Q激光器中。
近年来，由于激光晶体技术的进步，我国己生产出可用于高重复 率调Q的多掺YAG晶片，制成了被动式的Q开关器件，兼备声光和染料调Q的长处, 在激光医疗、激光打标和非线性光学等领域获得广泛的应用在YAG晶体内，除了 Nd+3之外，某些分凝系数较大的金属氧化物也能以原子或离 子的形式长入晶体之中，这些异价离子将在其近邻产生具有反号电荷的离子空位或点陈 空位，当一个自由电子或空火被俘获时，就形成了吸收光的色心(Color Center)多掺 杂的YAG晶片在0.9-1.2 P m波长范围内有很强的吸收，可将该晶片置于Nd:YAG激光 谐振腔内，其透过率将随腔中振荡激光(1.06pm波长)的强度变化而变化，并改变着 谐振腔的Q值，因此起着被动式的Q开关作用，使激光器产生巨脉冲多掺杂的YAG晶片是一种非线性吸收介质，在强光作用下由于吸收饱和而对激光 呈现透明的特征，将该晶片置于谐振腔内，开始时，由于吸收工作物质发出的较弱的荧 光，吸收很强，透过率很低，相当于在腔内加入很大的损耗，Q值很低，腔内不能形成 激光振荡随着光泵的继续作用，腔内工作物质的荧光变强（形成所谓超辐射），晶片 的透过率逐渐增大，达到一定数值时（与晶片的掺杂浓度和厚度有关），晶片的吸收达 到饱和值，光可全部通过，即晶片的通光面突然被“漂白”而变得透明了，这时腔内的 Q值猛增，损耗急剧降低，产生激光振荡，形成巨脉冲输出。
图8-2二能级系统关于饱和吸收原理，可用能级跃迁的量子理论予以解释当光子能量为hv的光束 入射到晶片时，将引起基态粒子的受激跃进迁，此吋，晶片呈吸收状态，其吸收率A与 光子频率v密切相关对于多掺杂的YAG晶片，其吸收波讼范围在0.9〜1.2 Pm之间， 因此，对Nd:YAG激光波长（1.06um）有共振吸收作用此外，吸收率A还与入射光 强I有关设粒子总数为（ni与n2分别代表基态E!与激发态E2能级上的粒子 数），随着入射光强的增大，基态粒子跃迁到高能态的数目增多，与此同时，晶片的吸 收率A （ v，1）就会下降，而其透过率则为T （ v，I） =1-A （ v , I），如果入射光束 的强度继续增加，吸收率就进一步减小，直到时，低能态到高能态的受激跃迁与 高能态到低能态的自发跃迁达到了动态平衡亦即晶片达到了饱和吸收状态，这时，晶片 的吸收率A^O,而透过率100%采用二能级系统的速率方程方法对自饱和晶片的吸收特性进行分析后，可得出在强 光作用下苏受激吸收截面o（ v）在上下能级粒子数相等时（权重一样）近似为零，而透 过率T约为100%，此时达到了饱和吸收状态激光介质中大量的反转粒子数转换成激 光巨脉冲输出，此后，由于腔内光子数急剧减少和饱和吸收体上能级寿命较短引起饱和 吸收体的上能级粒子数下降，o（v）将会增大，导致腔内透过率T&0,谐振腔处于低Q 值状态，而激光介质在泵浦的作用下进行着反转粒子数的积累，当v）再为零时，又 有一个激光脉冲输出，此即自饱和开关的一个动作周期，多掺杂的YAG晶体具有良好 的导热性，因此，不仅可用脉冲泵浦还能用于连续泵浦的Nd:YAG激光器。
实验中米用CrYAG调Q晶体，它的性质如表8-2所示随着激光技术的发展， Cr4+:YAG被动调Q开关因其操作和生产的简易性，成木低，尺寸小和重量轻等特点 它作为Q开关广泛应用于二极管泵浦的Nd:YAG、Nd:YLF> Nd:YVO4及灯泵浦的其他 掺Nd或Yb的波长0.8-1.2um的激光器中因其化学稳定性、使用寿命长、抗紫外线、 良好的热传导性和高的损伤阀值(〉500MW/cm2)，使它将取代普通Q开关晶体(LiF和 染料晶体)成为新的被动调Q激光晶体a)dataB sn
被动调Q激光器是在脉冲激光器的谐振腔中插入一个被动调Q晶体构成脉冲式灯 聚浦YAG激光器被动调Q实验采用图8-4所示的实验装置图，改变输出镜透过率，得到 输入电压和输出能量的关系曲线图验证最佳透过率理论和输出特性曲线，并且用光屯 探测器和示波器观察调Q输出脉冲，理解被动调Q多个脉冲出现的原因表8-2 Cr:YAG被动调Q晶体的主要性质化学成分Cr:Y3Al5Oi2折射率1.82@1064nm晶体结构立方晶系损伤阈值500Mw/cm2饱和光强40kw/cm2上能级寿命3.4 u s受激吸收截面8.7X10_,9cm2＞实验内容1. Nd: YAG激光器静态运转特性参数(1) 采用不同透过率的输出镜测量所对应的脉冲Nd:YAG激光器的阈值和斜率效率，实验确定最佳静态透过率TsF对于脉冲Nd:YAG激光器：ijP=一i (能量斜率效率)Eirl-Etlt其中/A为阈值泵浦能量2) 采用最佳透过率膜片作为输出镜，测量脉冲Nd:YAG激光的单脉冲输出能量 和泵浦能量久之间的关系，画出相应的曲线，通过示波器观察Nd:YAG激光器的静态输出波形，记录其形状和脉冲宽度，改变泵浦能量，观测输出波形变化，得出相应的 实验结果。
2. CrYAG被动调Q Nd:YAG激光器的动态运转特性(1) 将测试过的CrYAG调Q晶体插入激光谐振腔内，用He-Ne激光准直调节其 平行度，在其散热、冷却条件得到保证的状态下，开启激光器，反复调节，降低阈值2) 在某个固定的泵浦频率下，对应于透过率TM确定的输出镜，采用不同初始 透过率T的CrYAG调Q晶体进行被动调Q，利用激光能量计测量调Q激光输出能量Eout：(3) 釆用光电探测器和示波器观察调Q脉冲波形，测量Q脉冲的宽度，注意“多 脉冲”现象的“台阶”效应所对应的T与Ein对于出现了 “台阶”效应的T(),画出 Emit与Ein的关系曲线，并给出相应的分析与解释4) 更换不同的激光输出镜，即相当于改变透过率Tm,重复(2)、(3)操作，在 实验中确定单脉冲能量大、脉宽窄、效率高的条件，达到设计相对最佳的光学参数Tcut 与T0的目的＞实验装置全反镜能量计输出镜被动调 Q品体泵浦灯图8-4脉冲式灯泵浦YAG激光器被动调Q实验装置图脉冲式灯泵浦YAG激光器被动调Q实验采用如图8-4的实验装置，包括：全反镜、 泵浦灯、Nd:YAG棒、被动调Q晶体、输出镜和能量计＞实验步骤(1) 开启循环冷却水箱。
2) 开启激光电源3) 调整激光谐振腔直至有激光输出，测量输出能量与泵浦电压之间的关系4) 更换输出镜透过率，重复步骤(3)5) 放入被动调Q晶体，改变输入泵浦电压，用激光能量计测量激光输出能量得到一 组数据6) 改变输出镜的透过率两次，重复实验步骤(5)，得到另外两组数据7) 通过探测器和示波器观察调Q脉冲的波形、频率和脉宽了解被动式调Q与主动式 调Q的区别8) 关闭激光电源9) 关闭冷却循环水箱＞实验结果处理根据测得的数据，分别画出输入泵浦电压与输出能量关系曲线图，并且得出最佳输 出镜透过率，并与理论比较，分析偏差产生的原因比较主被动式调Q脉冲的区别＞实验教学建议学生可以分成4人一组，两个人负责调整谐振腔和被动调Q晶体，测量能量一个 人负责激光器电源和冷却水箱的操作，一个人负责记录数据＞实验学时建议：4学时安全注意事项：本实验属高电压、大电流、强脉冲激光实验，一定要做好人身安全防 护本设备激光器属于IV类激光产品，输出的是可见和不可见的激光，眼 睛切勿对着激光输出端直视，眼睛和皮肤要避免暴露于激光直射或者漫反 射的区域一定要做好人身安全和眼睛安全防护。
