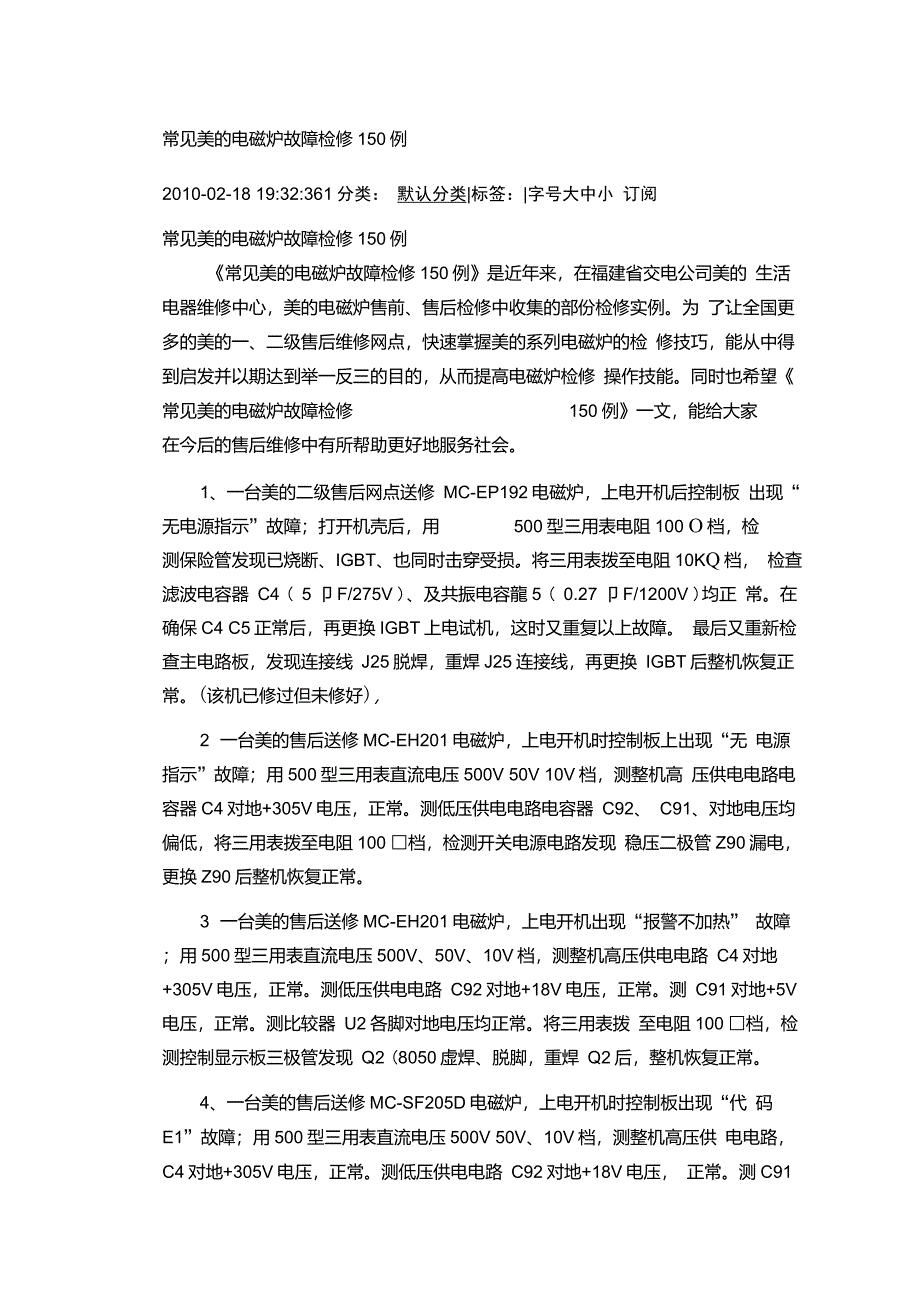

常见美的电磁炉故障检修150例2010-02-18 19:32:361分类： 默认分类|标签：|字号大中小 订阅常见美的电磁炉故障检修150例《常见美的电磁炉故障检修150例》是近年来，在福建省交电公司美的 生活电器维修中心，美的电磁炉售前、售后检修中收集的部份检修实例为 了让全国更多的美的一、二级售后维修网点，快速掌握美的系列电磁炉的检 修技巧，能从中得到启发并以期达到举一反三的目的，从而提高电磁炉检修 操作技能同时也希望《常见美的电磁炉故障检修 150例》一文，能给大家在今后的售后维修中有所帮助更好地服务社会1、一台美的二级售后网点送修 MC-EP192电磁炉，上电开机后控制板 出现“无电源指示”故障；打开机壳后，用 500型三用表电阻100 O档，检测保险管发现已烧断、IGBT、也同时击穿受损将三用表拨至电阻10KQ档， 检查滤波电容器 C4 ( 5卩F/275V )、及共振电容龍5 ( 0.27卩F/1200V )均正 常在确保C4 C5正常后，再更换IGBT上电试机，这时又重复以上故障 最后又重新检查主电路板，发现连接线 J25脱焊，重焊J25连接线，再更换 IGBT后整机恢复正常。
该机已修过但未修好)，2 一台美的售后送修MC-EH201电磁炉，上电开机时控制板上出现“无 电源指示”故障；用500型三用表直流电压500V 50V 10V档，测整机高 压供电电路电容器C4对地+305V电压，正常测低压供电电路电容器 C92、 C91、对地电压均偏低，将三用表拨至电阻100 □档，检测开关电源电路发现 稳压二极管Z90漏电，更换Z90后整机恢复正常3 一台美的售后送修MC-EH201电磁炉，上电开机出现“报警不加热” 故障；用500型三用表直流电压500V、50V、10V档，测整机高压供电电路 C4对地+305V电压，正常测低压供电电路 C92对地+18V电压，正常测 C91对地+5V电压，正常测比较器 U2各脚对地电压均正常将三用表拨 至电阻100 □档，检测控制显示板三极管发现 Q2 (8050虚焊、脱脚，重焊 Q2后，整机恢复正常4、一台美的售后送修MC-SF205D电磁炉，上电开机时控制板出现“代 码E1”故障；用500型三用表直流电压500V 50V、10V档，测整机高压供 电电路，C4对地+305V电压，正常测低压供电电路 C92对地+18V电压， 正常。
测C91对地+5V电压，正常测比较器各脚对地电压均正常再测锅 具检测电路发现CPU芯片第23脚（TMAIN ）电路对地0电压（正常为 +0.25V）将三用表拨至电阻100 □档，检测电容器发现C3 （104）已漏电 损坏，更换 C 3后整机恢复正常5、 一台美的售后送修 MC-SF209电磁炉，上电开机后出现“报警能加 热”故障；但数分钟后自动关机保护 用 500型三用表直流电压 500V、 50V、 10V档，测整机高压供电电路 C2对地+305V电压，正常测低压供电电路调整三极管 Q5发射极对地+18V电压，正常测电解电 容器EC2对地+5V电压，正常测比较器（IC1D）第11脚同相输入端对地 +1.6V电压偏高（正常为+0.4V），将三用表拨至电阻100 Q档，检测二极管 发现D17 （1N4148）爆裂开路，更换二极管 D17后整机恢复正常6、 一台美的售后送修 MC-SF2012电磁炉，上电开机后控制板指示灯显 示正常，但出现“不报警不加热”故障；用 500型三用表直流电压 500V、 50V、10V档，测整机高压供电电路 C6对地+305V电压，正常低压供电电 路电源调整三极管Q7发射极对地+18V电压，正常。
测 U1 三端稳压器输出端对地 +5V 电压，正常将该电磁炉上电再开机 发现停转损坏，更换排风扇后整机恢复正常7、 一台美的售后送修 MC-SH2115电磁炉，上电开机加热时数分钟后出 现“断续加热”故障；用500型三用表直流电压500V、50V、10V档，测整 机高压供电电路C4对地+305V电压，正常测低压供电电路 C92对地+18V 电压，正常测C91对地+5V电压，正常比较器（U2B） V-第6脚反相输 入端对地+3.8V电压，正常测（U2B） V+第7脚同相输入端对地+3.8V电 压偏低（正常为+4V）若第6脚与第7脚电压相近，均会导致出现“断续 加热”故障为了提高比较器（U2B） V+第7脚同相输入端对地电压，可将主板电压同步比较电路，中取样电阻 R13 （ 240K Q /1W）改为（150K Q /2W） 后，迫使（U2B） V+第7脚保持在+4V整机就彻底恢复正常若调整R13 电阻太小时，则会出现提锅具时不报警8 —台美的售后送修 MC-PSY19A( SY191C电磁炉，上电开机时控制 板出现“代码E07”故障；用500型三用表电压500V档，测电网电压检测电 路整流二极管D9、D10、对地+205V电压，正常。
将三用表拨至电阻10KQ 档，测取样电阻 R6 ( 240K Q /1W)、电阻R7 ( 240K Q /1W)均正常测主电 路板比较器U2外围元器件均正常检测控制显示板电路发现贴片电阻 R39脱焊，重焊R39后整机恢复正常9、 一台美的售后送修 MC-PSY19A( SY191CH)电磁炉，上电开机时控 制板“无电源指示”故障；用500三用表直流电压10V档，测控制显示板低 压供电电路对地+5V电压，正常将三用表拨至电阻 100 □档，检测控制显 示板稳压二极管发现 Z1 爆裂开路，造成 CPU 复位三极管 Q7 基极电压上 升，造成CPU无法复位更换稳压管Z1后整机恢复正常10、 一台美的售后送修 MC-SP203H电磁炉上电开机时，控制电路板出 现“代码E01 ”故障；用500型三用表直流电压500V、50V、10V档，测整 机高压供电电路，C4对地+305V电压，正常测低压供电电路C92对地+18V 电压，正常、测C91对地+5V电压，正常测CPU芯片第3脚锅具温度检 测电路对地0电压(正常为+0.25V)将三用表拨至电阻10 K Q档，测锅具 检温电路热敏电阻正常，再测贴片电容器发现 C4 (104)漏电，更换C4后 整机恢复正常。
11、 一台美的售后送修 MC-EP201 电磁炉，上电开机时控制板出现“代 码E6”故障；用500型三用表直流电压500V 50V、10V档，测整机高压供 电电路，C4对地+305V电压，正常测低压供电电路 C92对地+18V电压， 正常测C91对地+5V电压，正常测IGBT温度检测电路插口 CN3第1 脚对地+3.5V电压升高(正常为+0.3V)，将IGBT温度检测热敏电阻RT拆 下，将三用表拨至电阻10KQ档，测热敏电阻为5K，用热吹风加热后RT电 阻不变已失效，更换RT后整机恢复正常夏天为60K，冬天为120K均属 正常)12、 一台美的售后送修 MC-PSY19A( SY191C电磁炉，上电开机时控 制板出现“代码E04”故障；测整机高压供电电路，C2对地+305V电压，正 常、测低压供电电路C13对地+18V电压，正常，测C5对地+5V电压，正常 测比较器U2各脚对地电压均正常将控制板 CN1插头取下，再测IGBT检 温检测电路CN1插口对地+0.3V电压，正常再插上 CN1插头后，测CPU 芯片第26脚对地0电压（+0.25V）将三用表拨至电阻100 □档，测贴片电 容器发现C4漏电，更换C4（ 102）后整机恢复正常。
13、 一台美的售后送修 MC-SH208电磁炉，上电时开机后控制板无“电源指示”故障； 拆机壳后，用500型三用表直流电压500V档，测限流电阻 R90对地0电压（正常为+305V），电源芯片U91已击穿受损更换电源芯 片U91、限流电阻R90后整机恢复正常据了解该机是由于在交流 250V长时间通电待机，导致电磁炉电源芯片过热击穿受损14、 一台美的售后送修 MC-EP201 （ EH202B）电磁炉，上电开机后出现 “报警不加热”故障；用500型三用表直流电压500V、50V、10V档，测整机高压供电电路，C4对地+305V电压，正常测低压供电电路C92对地+18V 电压，正常测C91对地+5V电压，正常测比较器（U2B）第1脚输出端 对地+0.2V电压（正常为+4.9V），测（U2B）第7脚同相输入端对地+3.4V 电压偏低（正常为+4V），比较器（U2B）己翻转由高电平变为低电平将 三用表拨至电阻10KQ档，检测发现电阻R16（470K Q /W）变值 至510K莒 更换电阻R16后整机恢复正常15、 一台售后送修美的MC-EP186电磁炉，上电开机后控制板显示“一闪即灭”故障；用MC-SH2115控制板代换试机，出现代码 E7故障。
用500 型三用表直流电压500V 50V 10V档，测整机高压供电电路，C4对地+305V 电压，正常测低压供电电路 C92对地+18V电压，正常测C91对地+5V 电压，正常测电网电压检测电路取样电阻 R7 （ 240K Q /1W）对地+2.3V电压偏低（正常为+3V）将三用表拨至电阻10K Q档，检测发现电阻R7（240KQ /1W）变值，造成CPU芯片（VIN ）识别欠电压而自动保护关机 更换电阻R7后整机恢复正常16、 一台美的售后送修 MC-19A （SY191C （第一代VER20030816主电 路板）电磁炉，上电时没有“嘀嘀声”且控制板“指示灯不亮”故障 ；用 500 型三用表电阻100 □档，检测控制板晶振、复位电路贴片三极管 Q3、稳压二 极管Z1均正常再检测三极管 Q4 （8050时发现已击穿损坏，更换 Q4后 上电试机故障存在经检查分析电路后，单片机 CPU芯片也同时受损，更换 CPU 芯片后整机恢复正常据了解用户该机为雷击后送修当地维修店 维修，电源部份及 IGBT 均己更换过但未修复17、一台美的售后送修MC-SH2117电磁炉，上电开机时控制板上“无电 源指示”故障；拆机壳后，用 500型三用表直流电压500V档，测限流电阻 R90（ 22 Q /2W）对地）电压（正常为+305V）,将三用表拨至电阻100 Q档， 检测开关电源电路发现电源芯片第 7脚与第 8脚已击穿, 再检测又发现稳压 二极管Z90漏电，更换Z90后整机恢复正常。
在维修所有美的电磁炉开关 电源受损时，包括《电源芯片七脚 FSD200电源芯片八脚VIPER12》应先 检测限流电阻R90是否正常，若电阻R90开路时，则电源芯片击穿受损若 R90正常时，则EC94击穿、Z90、漏电18 一台美的售后送修MC-SQ202电磁炉，上电时控制板“无电源指示”故障；拆机壳后发现保险管 FUSE1 （12A）、压敏电阻（CNRI）、同时爆裂 受损压敏电阻是电磁炉电网电压保护装置，当电网电压超过 380V时，由于压敏电阻保护从而使电磁炉其他电路不再受损更换保险管、压敏电阻（431）后，用500型三用表电阻100 □档，检查整流桥、IGBT均正常，上 电试机整机恢复正常19 一台美的售后送修MC-SH208电磁炉，上电后开机时控制板出现“代码E7”故障；用500型三用表直流电压500V 50V、10V档，测整机高压供 电电路，C4对地+305V电压，正常测低压供电电路 C92对地+18V电压， 正常测C91对地+5V电压，正常测同步电压检测电路取样分压电阻 R7（240K Q /1W对地+1.5V电压偏低（正常为+3V）将三用表拨至电阻10KQ 档，测取样电阻R6（ 240K Q /1W）发现变值，更换电阻R6后整机恢复正常。
20 —台美的售后送修MC-PSY19A（。
