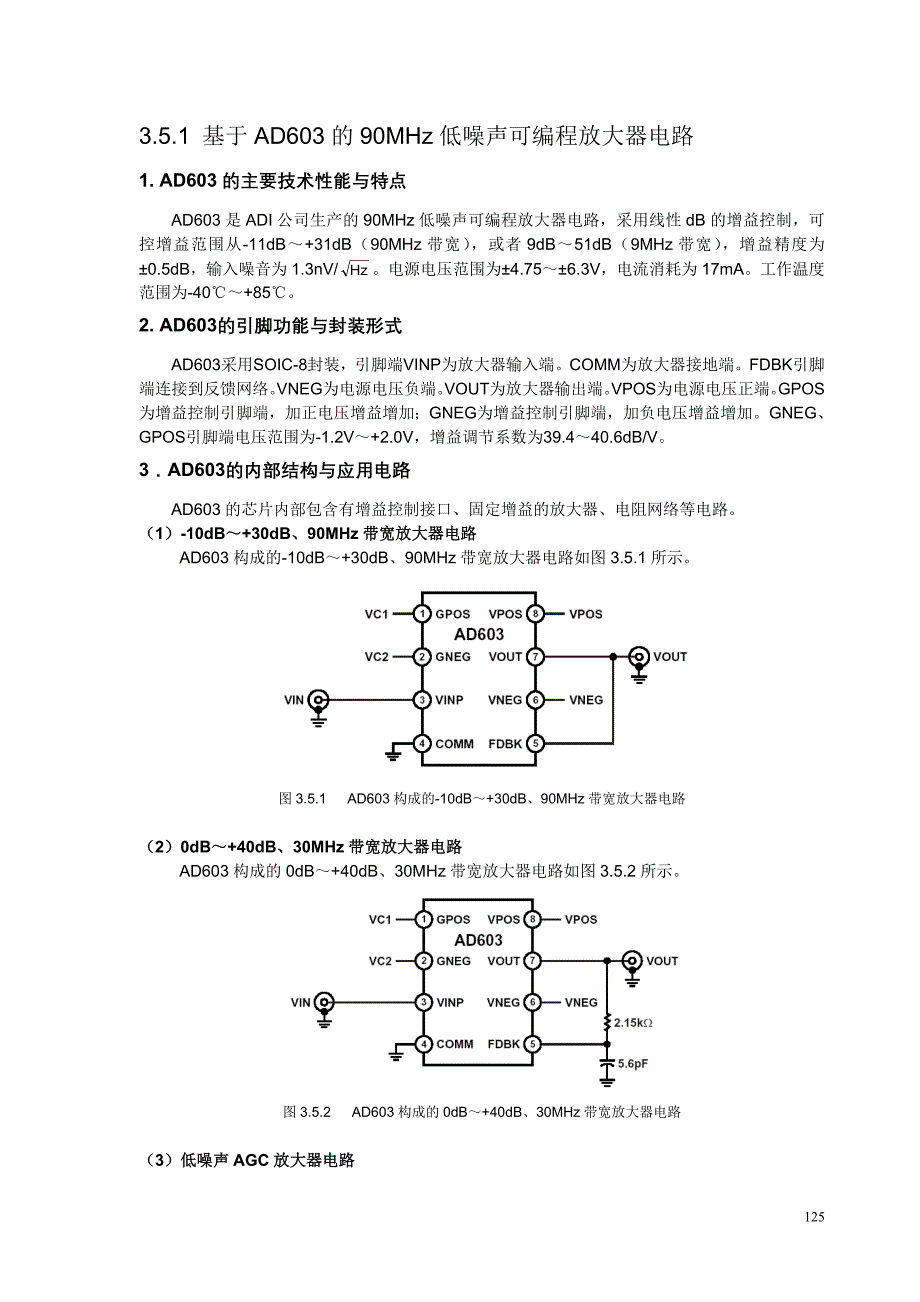

1253.5.1 基于 AD603 的 90MHz 低噪声可编程放大器电路1. AD603 的主要技术性能与特点AD603 是 ADI 公司生产的 90MHz 低噪声可编程放大器电路，采用线性 dB 的增益控制，可控增益范围从-11dB～+31dB（90MHz 带宽） ，或者 9dB～51dB（9MHz 带宽） ，增益精度为±0.5dB，输入噪音为 1.3nV/ 电源电压范围为±4.75 ～±6.3V，电流消耗为 17mA工作温Hz度范围为-40℃ ～+85℃2. AD603的引脚功能与封装形式AD603采用SOIC-8封装，引脚端VINP为放大器输入端 COMM为放大器接地端FDBK引脚端连接到反馈网络VNEG为电源电压负端VOUT 为放大器输出端VPOS为电源电压正端GPOS为增益控制引脚端，加正电压增益增加；GNEG 为增益控制引脚端，加负电压增益增加GNEG、 GPOS引脚端电压范围为-1.2V～+2.0V，增益调节系数为39.4～40.6dB/V3．AD603的内部结构与应 用电路AD603 的芯片内部包含有增益控制接口、固定增益的放大器、电阻网络等电路1）-10dB～+30dB、90MHz 带宽放大器电路AD603 构成的 -10dB～+30dB、90MHz 带宽放大器电路如图 3.5.1 所示。
图 3.5.1 AD603 构成的-10dB～+30dB、90MHz 带宽放大器电路（2）0dB ～+40dB、30MHz 带宽放大器电路AD603 构成的 0dB～+40dB、30MHz 带宽放大器电路如图 3.5.2 所示图 3.5.2 AD603 构成的 0dB～+40dB 、30MHz 带宽放大器电路（3）低噪声 AGC 放大器电路AD603构成的两级 低噪声AGC放大器电路如图3.5.3所示126图 3.5.3 AD603 构成的两级低噪声 AGC 放大器电路3.5.2 基于 VCA2612 的可编程 80MHz 低噪声前置放大器电路1. VCA2612 的主要技术性能与特点VCA2612 是 TI 公司生产的 （原 BURR-BROWN 公司）双通道、可编程 80MHz 低噪声前置放大器电路，芯片中包含低噪声前置放大器和低噪声可变增益放大器，其中：低噪声前置放大器的输入噪声为 1.25 nV/ ，80 MHz 带宽，增益范围为 5～25dB，差分输入／输出方式；低噪Hz声可变增益放大器的噪声 VCA 为 3.3nV/ ，增益范围为 24～45dB，40MHz 带宽，差分输入Hz／输出，串扰为 52dB（最大增益，5 MHz 时） 。
电源电压为 4.75～5.25V ，功率消耗为 495mW工作温度范围为 –40℃～+85 ℃2. VCA2612的引脚功能与封装形式VCA2612 采用 TQFP-48 封装，引脚功能如表 3.5.1 所列表 3.5.1 VCA2612 引脚功能引脚 符号 功能 引脚 符号 功能1 VDDA 通道 A 电源＋5V 25 LNPINNB 通道 B LNP 反相输入2 NC 未连接 26 COMP2B 通道 B 频率补偿 23 NC 未连接 27 COMP1B 通道 B 频率补偿 14 VCAINNA 通道 A VCA 负输入 28 FBB 通道 B 反馈输出5 VCAINPA 通道 A VCA 正输入 29 SWFBB 通道 B 反馈控制开关6 LNPOUTNA 通道 A LNP 负输出 30 LNPOUTPB 通道 B LNP 正输出7 LNPOUTPA 通道 A LNP 正输出 31 LNPOUTNB 通道 B LNP 负输出8 SWFBA 通道 A 反馈控制开关 32 VCAINPB 通道 B VCA 正输入9 FBA 通道 A 反馈输出 33 VCAINNB 通道 B VCA 负输入10 COMP1A 通道 A 频率补偿 1 34 NC 未连接11 COMP2A 通道 A 频率补偿 2 35 NC 未连接12 LNPINNA 通道 ALNP 反相输入 36 VDDB 通道 B 电源＋5V12713 LNPGS3A 通道 A LNP 增益设置 3 37 GNDB B 通道模拟地14 LNPGS2A 通道 A LNP 增益设置 2 38 VCAOUTNB B 通道 VCA 负输出15 LNPGS1A 通道 A LNP 增益设置 1 39 VCAOUTPB B 通道 VCA 正输出16 LNPINPA 通道 ALNP 同相输入 40 MGS3 最大增益选择 3（ LSB）17 VDDR 内部基准电源正端 41 MGS2 最大增益选择 218 VBIAS 连接 0.01μF电容到地 42 MGS1 最大增益选择 1（ MSB）19 VCM 连接 0.01μF电容到地 43 VCACNTL VCA 控制电压20 GNDR 内部基准电源地 44 VCAINSEL VCA 输入选择，高电平选择外部输入21 LNPINPB 通道 BLNP 同相输入 45 FBSWCNTL 反馈开关控制，高电平导通22 LNPGS1B 通道 BLNP 增益设置 1 46 VCAOUTPA 通道 A VCA 正输出23 LNPGS2B 通道 B LNP 增益设置 2 47 VCAOUTNA 通道 A VCA 负输出24 LNPGS3B 通道 B LNP 增益设置 3 48 GNDA 通道 A 模拟地3. VCA2612 的内部结构与应用电路VCA2612 的芯片内部包含有两个相同的通道，都具有低噪声放大器（LNP） 、可编程增益放大器（PGA） 、压控衰减器（VCA ）等电路。
VCA2612 的电路应用形式如图 3.5.4 所示 ，VCA2612 的低噪声放大器（LNP）与 LNPGS3 、LNP GS2 、 LNPGS1 增益设置关系如表 3.5.2 所列MGS 3、MGS 2、MGS 1 增益设置如表 3.5.3所示图 3.5.4 VCA2612 的电路应用形式表 3.5.2 LNP 的增益设置LNP 增益（dB ） LNPGS3 、LNP GS2 、LNP GS1 引脚端状态25 LNPGS3 、LNP GS2 、LNP GS1 连接在一起22 LNPGS1 连接到 LNPGS3 17 LNPGS1 连接到 LNPGS2 、5 LNPGS3 、LNP GS2 、LNP GS1 开路128表 3.5.3 MGS3、MGS 2 、MGS 1 增益设置MGS3、MGS 2、 MGS1 衰减增益VCACNTL =0V～ 3V差分的 PGA 增益 衰减器＋PGA 增益000 –24dB～0dB 24dB 0dB ～24dB001 –27dB～0dB 27dB 0dB ～27dB010 –30dB～0dB 30dB 0dB ～30dB011 –33dB～0dB 33dB 0dB ～33dB100 –36dB～0dB 36dB 0dB ～36dB101 –39dB～0dB 39dB 0dB ～39dB110 –42dB～0dB 42dB 0dB ～42dB111 –45dB～0dB 45dB 0dB ～45dBMAX9939 SPI 可编程增益放大器(PGA) ，提供输入 VOS 调理和输出运算放大器 可编程增益放大器，具有 SPI 接口，适合各种应用 MAX9939 为通用、差分输入可编程增益放大器(PGA)，可理想动态变化范围较宽的信号调理，例如电动机电流检测、医疗设备以及声纳数据采集等应用。
该器件可通过 SPI™接口在 0.2V/V 至 157V/V 范围内设置差分增益、输入失调电压补偿以及输出放大器，可配置为高阶有源滤波器或提供一路差分输出PGA 经过优化用于宽带应用，增益可设置为 0.2V/V、1V/V、10V/V、20V/V、30V/V、40V/V、 60V/V、80V/V、119V/V 和 157V/V精确的电阻匹配提供极低的增益温漂和极高的 CMRR尽管 MAX9939 采用 2.9V至 5.5V 的 VCC 单电源供电，但由于使用了输入电平转换放大器，所以可处理低于、高于地电位的信号此外，输入端具有±16V 保护，允许器件承受故障条件及超范围的信号输出放大器优化于宽频带和低偏置电流，理想用于多级反馈有源滤波器拓扑，可提供比 Sallen-Key 结构滤波器更高的 Q 值和阻带衰减MAX9939 在 5V 供电下消耗 3.4mA 静态电流，带有软件可设置的关断模式，使电源电流降至 13µAMAX9939 采用 10 引脚 µMAX 封装，工作在 -40°C 至+125°C 汽车级温度范围 现备有评估板： MAX9939EVKIT 注：使用该产品需要用到以下文件： MAX9939 评估板软件 关键特性 应用/ 使用 SPI 可编程增益：0.2V/V 至 157V/V 超低增益温漂 集成放大器，用于 R/C 可编程有源滤波器 输入失调电压补偿 输入端保护至±16V 13µA 软件关断模式 放大 差分至单端转换 差分输入、差分输出信号 医疗信号调理 传感器接口与信号处理 无速度传感器电机控制129 -40°C 至+125°C 工作温度范围 10 引脚 µMAX 封装 声纳及通用数据采集 Programming GainThe PGA’s gain is set by the bits G3:G0 in the Gain register.Table 3 shows the relationship between the bitsG3:G0 and the amplifier’s gain. The slew rate andsmall-signal bandwidth (SSBW) of the PGA depend onits gain setting as shown in Table 3.130Figure 3. Using the MAX9939 Output Amplifier as an Anti-Aliasing Filter (Corner Frequency = 1.3kHz) to Maximize Nyquist Bandwidth131Figure 4. Using the MAX9939 as a Differential-Input, Differential-Output PGADS4420 I²C 可编程增益放大器，用于音频产品 全差分、可编程增益放大器，适合音频应用 DS4420 是一款适合音频应用的全差分、可编程增益放大器。
该器件具有由 I²C 接口控制的-35dB 至+25dB 增益范围，经过优化可驱动低至 50Ω的负载在整个范围内，增益以 3dB 的增量进行调节3 个地址输入用于选择 I²C 从地址，可在单个总线上连接多达 8 个器件该产品使用 5V 单电源工作，工作于-20°C 至+70°C 温度范围该器件提供 3mm x 3mm TDFN 封装 关键特性 应用/ 使用132 差分输入和输出 -35dB 至+25dB 可调增益 低输出噪声 低失真驱动 50Ω负载 通过 I²C 接口编程设置 3dB 增益步进 5V 单电源 所有增益设置下都具有 20kHz 带宽 小型 3mm x 3mm x 0.8mm TDFN 封装 可在同一个 I²C 总线上连接多达 8 个 DS4420 音量控制 麦克风增益控制 耳机F8h Standby x Mute Gain Setting[4:0]bit 7 bit 4 bit 3 bit 2 bit 1 bit 0133bit 7Standby: Places the DS4420 in standby mode.0 = Normal ope。
