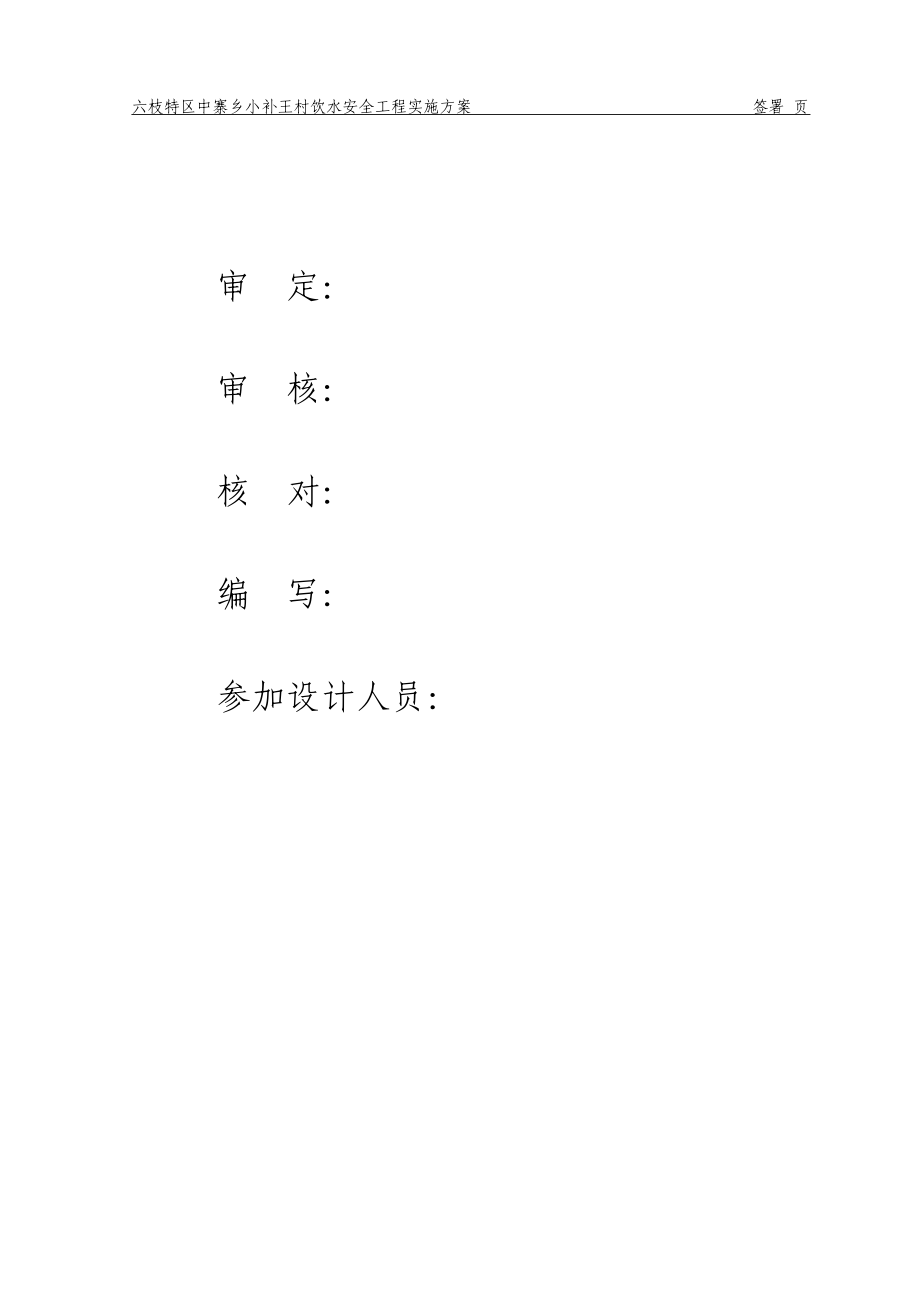

六枝特区中寨乡小补王村饮水安全工程实施方案 签署 页 审 定：审 核：核 对：编 写：参加设计人员：六枝特区中寨乡小补王村饮水安全工程实施方案 目录 第2页 目 录1.概述………………………………………………………31.1自然地理………………………………………………31.2社会经济情况…………………………………………31.3项目建设背景…………………………………………31.4项目建设的必要性……………………………………51.5工程特性………………………………………………51.6工程地质………………………………………………92.工程建设内容……………………………………………102.1工程任务………………………………………………102.2工程建设规模…………………………………………113.工程设计………………………………………………123.1设计依据………………………………………………123.2建设标准………………………………………………123.3水源调查及评价………………………………………143.4工程设计………………………………………………154.施工组织设计……………………………………………224.1组织措施………………………………………………224.2施工条件………………………………………………224.3主要施工方案…………………………………………234.4招标方案………………………………………………245.工程概算………………………………………………255.1工程概况………………………………………………255.2投资主要指标…………………………………………265.3编制原则和依据………………………………………265.4取费标准………………………………………………275.5工程概算………………………………………………285.6资金筹措………………………………………………366.工程管理………………………………………………376.1建设管理………………………………………………376.2项目的建后管理………………………………………386.3供水成本的核算………………………………………387.效益分析………………………………………………417.1社会效益………………………………………………417.2经济效益………………………………………………417.3环境影响评价…………………………………………428.结论与建议………………………………………………448.1结论……………………………………………………448.2建议……………………………………………………449.工程验收…………………………………………………4510.附件……………………………………………………46六枝特区中寨乡小补王村饮水安全工程实施方案 1.概述 第7页 1 概 述1.1自然地理六枝特区中寨乡位于六枝特区南部，距六枝特区中心城区65km，小补王村位于中寨乡政府东北面距乡政府约8km。
有乡村公路经过该村，交通十分便利，平均海拔高程1350m1.2社会经济情况小补王村地处中寨乡北部，行政区域面积6.57平方公里，是一个典型的农业村全村以苗、彝、布依、仡佬等少数民族共同杂居，占全村总人口的93.7%，长期以来该村农产品种植结构，主要以水稻、小麦、玉米、油菜、为主全村有12个自然村民组共578户、总人口2578人，耕地面积1252.5亩，人均占有粮食340kg，人均纯收入3500元1.3项目建设背景小补王村饮水安全工程，是根据六盘水市水利局有关文件精神的安排，关于做好“十二五”农村饮水安全工程实施项目设计工作的通知为了全面做好农村饮水安全工程的建设工作，确保六枝特区“十二五”规划中农村饮水安全工程项目的建设按照《国家农村饮水安全项目建设管理办法》，开展农村饮水安全工程前期设计工作的项目必须是已纳入《六盘水市农村饮安全工程“十二五”规划》中的项目，六枝特区中寨乡小补王村饮水安全工程属于六盘水市六枝特区“十二五”饮水安全规划盘子中的项目之一该乡政府及村支两委多次提出的申请解决该村的饮水问题，已引起特区水利部门的高度重视本着先急后缓的原则，经研究决定将中寨乡小补王村饮水安全工程列为2013年度实施项目之一。
小补王村12个村民组，其中6个村民组已争取其它资金解决了饮水问题，而现在剩余饮水极为困难的6村民组有：火坑上、下组、岭岗组、坡脚组、丫口组、王家寨组等6个村民组长期以来，上述村民组饮水问题是靠群众筹资投劳自发修建的简易饮水工程， 由于运行时间长，且投入低施工及工艺单间、规模小、管理差等因素，工程已不能正常发挥效益为此，根据乡、村两级多次提出的申请解决该村上述个村民组饮水困难问题，将作为本批饮水安全项目进行前期设计工作，该工程的实施，对加快该村脱贫致富奔小康的步伐，为建设社会主义新农村奠定基础1.4项目建设的必要性由于小补王村所处地理位置较为特殊，境内山高坡陡近年来，随着农业的发展，地层结构的破坏、水土流失加剧，加上该村位于煤层区域，由于煤炭的开采，导致个别村组小水井来水量减少或枯竭，造成该村上述村民组饮水困难缺水期每年都在三个月以上，枯水期要到1.0km以外的地方去挑，按照农村饮水安全管理办法，小补王村属供水保证率、不达标；村民们有时为了争水出现打架斗殴事件并且要耗费大量的劳动力解决用水问题，年复一年，严重影响当地村民的生产、生活条件，制约着当地经济发展工程的兴建，将解决小补王村上述6个村民组枯水期供水紧张的状况，对促进地方经济的发展具有十分重要的意义，故工程项目的实施是非常必要的。
1.5工程特性(见工程特性表)工 程 特 性 表序号名 称单位数量备 注一水文2火坑后山水源L/S3.02012年10月15日测二工程规模1引水流量m3/s0.001512日供水量m3119.23年供水量万m33.35三主要建筑物1清水池座160m3四管道安装1dn75PE输水管km0.292供水支管km2.736dn75PE管km0.5831. 25mpadn63PE管km2.1531.25mpa3供水管网km6.91dn50PE管km0.451.6mpadn40PE管km2.561.6mpaDg25钢管km3.90工 程 特 性 表序号名 称单位数量备 注4进户管2.34Dg15钢管km2.345水表、龙头套390五主体工程数量1土石方开挖m315942砌体方m364砌砖、砌石3砼及钢筋砼m346六主要建筑材料1水泥T232钢筋T0.4073管材km12.276七经济指标及其它(一)投资概算1总投资万元69.202建筑工程万元26.033设备及安装工程万元10.334金属结构设备及安装工程万元25.22工 程 特 性 表序号名 称单位数量备 注5临时工程万元1.06独立费用万元6.58(二)经济评价1经济净现值万元27.822经济内部收益率%19.73效益费用比1.44投资回收期年9（三）其它1施工期限月3（四）工程效益1效益人1438/1720近期/远期1.6工程地质该区地层为二迭系上统（P）龙潭组（P2L）出露岩性主要以砂岩、泥岩、页岩夹泥灰岩及煤层。
过度到三迭系夜郎组（T1y）出露岩性主要以泥灰岩、灰岩、砂质泥岩主要建筑物是水厂及调节水池，水池选在地质条件为泥灰岩的山上，根据有关资料项目区地震列度为6度，对项目区影响不大项目区内天然建筑材料缺乏，工程所需建筑材料（砂石料）从外购进，运输距离10km综上所述，该项目具备了工程的建设条件六枝特区中寨乡小补王村饮水安全工程实施方案 2.工程建设内容 第11页 2 工程建设内容2.1工程任务中寨乡小补王村饮水安全工程按15年规划设计，其工程任务主要解决6个村民组住户390户，1438人的饮水安全问题，本工程采用引提水方式供水受益村寨人口统计表村民组户数（户）现状人口（人）设计人口（人）一、火坑片区2489221102火坑上、下组174659788岭岗组74263314二、小补王片区142516618坡脚组61226271丫口组267994王家寨组55211252合计390143817202.2工程建设规模小补王村饮水安全工程为集中式供水工程，工程最高日供水119.2m3，年供水量3.35万m3建水厂一座占地面积210m2（建容积60m3清水池一座、工艺管理管50m2、安装SYZ-C-SL-5水处理设备一套、围墙55m、3m宽大门一个、架设0.4kv输电线200m）。
输水管安装1.25mpa dn75PE输水管长290m；供水支管安装2736m(其中：1.25mpadn75PE管长度583m、1.25mpadn63PE管长度2153m)；供水管网安装6460m（其中1.6mpadn40PE管长度2560m；Dg25mm镀锌钢管、管长度3900m）；进户管安装Dg15mm镀锌钢管2340m；水表、龙头安装390套六枝特区中寨乡小补王村饮水安全工程实施方案 3.工程设计 第20页 3 工程设计3.1设计依据小补王村饮水安全工程是六枝特区农村饮水安全工程“十二五”规划盘子内的项目经研究决定将小补王村饮水安全工程作为2013年度六枝特区农村饮水安全工程设计项目之一，受六枝特区水利局委托我公司对该工程进行初步设计，其主要设计依据是： 1、勘测设计合同书；2、《水利水电工程初步设计报告编制规程》DL5021～93；3、中国工程建设标准协会标准《农村给水设计规范》CECS82:96；4、《村镇供水工程技术规范》SL310—2004；5、《村镇供水工程技术规范》SL310—20。
