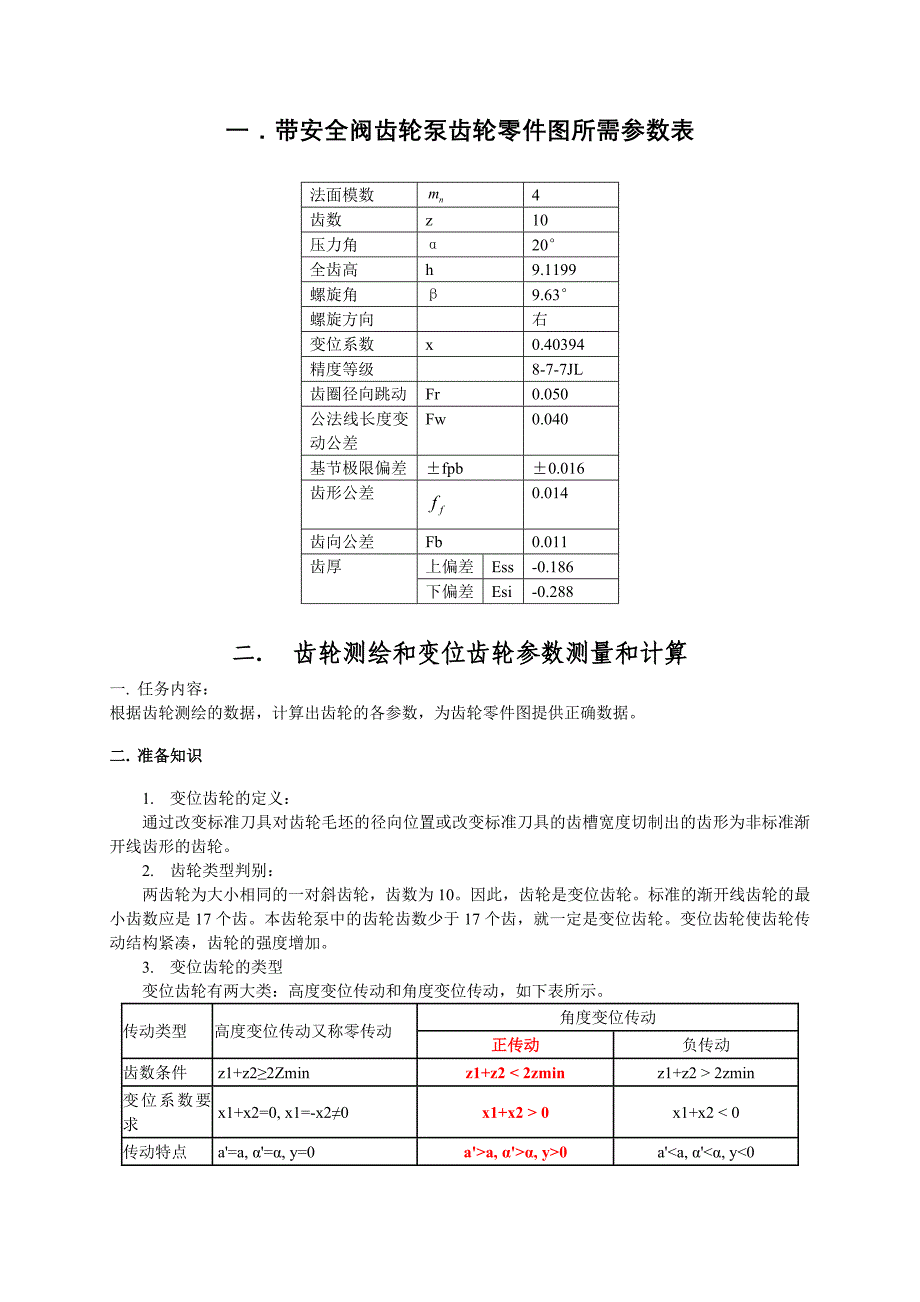

一.带安全阀齿轮泵齿轮零件图所需参数表法面模数4齿数z10压力角α20°全齿高h9.1199螺旋角β9.63°螺旋方向右变位系数x0.40394精度等级8-7-7JL齿圈径向跳动Fr0.050公法线长度变动公差Fw0.040基节极限偏差±fpb±0.016齿形公差0.014齿向公差Fb0.011齿厚上偏差Ess-0.186下偏差Esi-0.288二. 齿轮测绘和变位齿轮参数测量和计算一. 任务内容:根据齿轮测绘的数据,计算出齿轮的各参数,为齿轮零件图提供正确数据二. 准备知识1. 变位齿轮的定义:通过改变标准刀具对齿轮毛坯的径向位置或改变标准刀具的齿槽宽度切制出的齿形为非标准渐开线齿形的齿轮2. 齿轮类型判别: 两齿轮为大小相同的一对斜齿轮,齿数为10因此,齿轮是变位齿轮标准的渐开线齿轮的最小齿数应是17个齿本齿轮泵中的齿轮齿数少于17个齿,就一定是变位齿轮变位齿轮使齿轮传动结构紧凑,齿轮的强度增加3. 变位齿轮的类型变位齿轮有两大类:高度变位传动和角度变位传动,如下表所示传动类型高度变位传动又称零传动角度变位传动正传动负传动齿数条件 z1+z2≥2Zminz1+z2 < 2zminz1+z2 > 2zmin变位系数要求 x1+x2=0, x1=-x2≠0x1+x2 > 0x1+x2 < 0传动特点 a'=a, α'=α, y=0a'>a, α'>α, y>0a' 提高了小齿轮齿根强度,减小了小齿轮齿面磨损,可成对替换标准齿轮 传动机构更加紧凑,提高了抗弯强度和接触强度,提高了耐磨性能,可满足a'>a的中心距要求 重合度略有提高,满足 a' ① 首先从测量所得的啮合中心距计算模数:② 然后按全齿高计算模数: ③ 从而从标准模数系列中选择 ,进行下面的试算,然后校核2. 验算压力角和计算变位系数依据公法线长度公式可选择压力角,然后计算变位系数① 通过基圆齿距公式计算模数m② 将公法线值和压力角值20°和15°分别代入上式验算模数m,其中压力角为20°时算得结果接近模数4,故取③ 求变位系数 3. 计算其他参数的公式 端面模数啮合角总变位系数:分度圆直径齿顶圆直径齿根圆直径基圆直径齿顶高 齿根高标准中心距中心距变动系数齿顶高变动系数固定弦齿厚五 计算软件界面。
