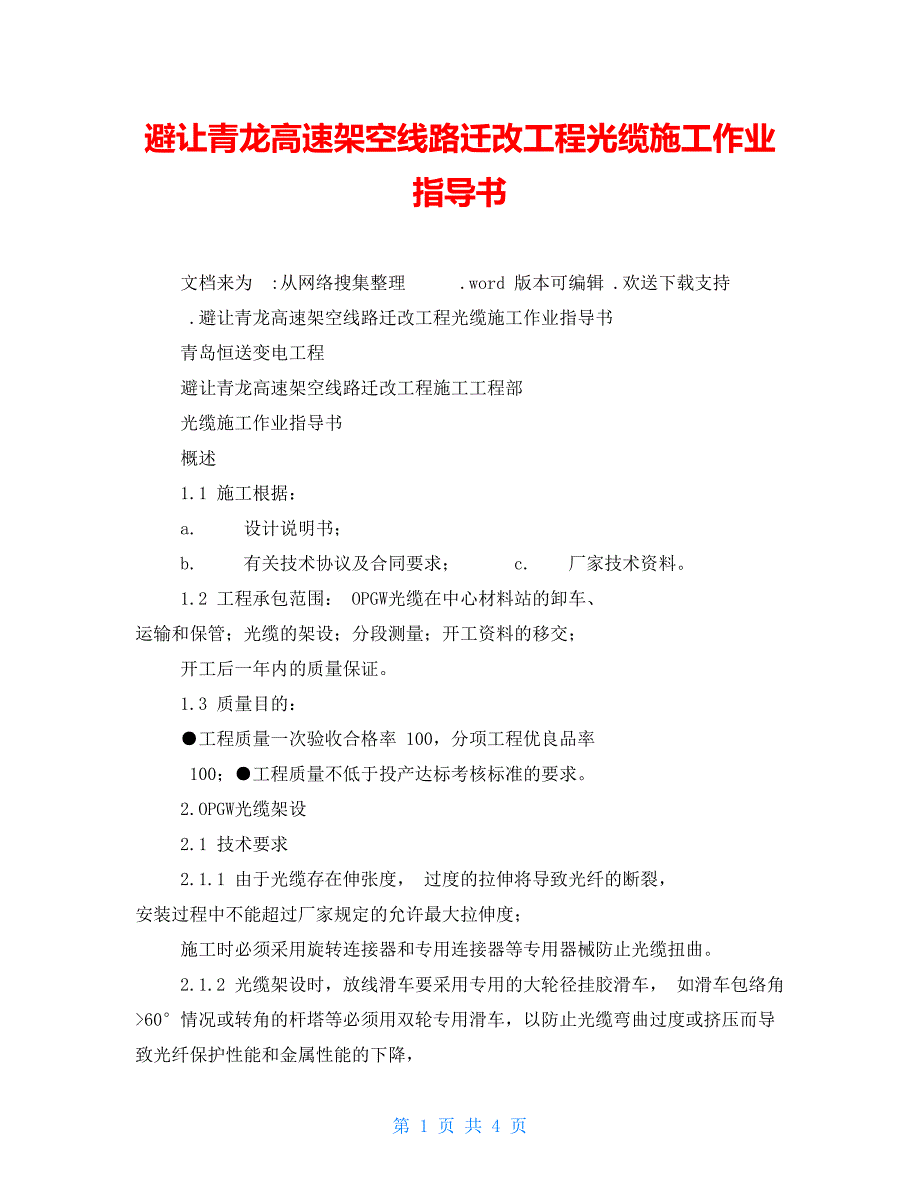

避让青龙高速架空线路迁改工程光缆施工作业指导书文档来为 :从网络搜集整理 .word 版本可编辑 .欢送下载支持 .避让青龙高速架空线路迁改工程光缆施工作业指导书青岛恒送变电工程避让青龙高速架空线路迁改工程施工工程部光缆施工作业指导书概述1.1 施工根据：a. 设计说明书； b. 有关技术协议及合同要求； c. 厂家技术资料1.2 工程承包范围： OPGW光缆在中心材料站的卸车、 运输和保管；光缆的架设；分段测量；开工资料的移交； 开工后一年内的质量保证1.3 质量目的：●工程质量一次验收合格率 100，分项工程优良品率 100；●工程质量不低于投产达标考核标准的要求2.OPGW光缆架设2.1 技术要求2.1.1 由于光缆存在伸张度， 过度的拉伸将导致光纤的断裂， 安装过程中不能超过厂家规定的允许最大拉伸度； 施工时必须采用旋转连接器和专用连接器等专用器械防止光缆扭曲2.1.2 光缆架设时，放线滑车要采用专用的大轮径挂胶滑车， 如滑车包络角 >60°情况或转角的杆塔等必须用双轮专用滑车，以防止光缆弯曲过度或挤压而导致光纤保护性能和金属性能的下降，2.1.3 下雨及大雾天气不得施工，以防 OPGW受潮。
2.1.4 放线前应对 OPGW外观、线径、长度进展检查核对〔标牌、盘号等〕，确认无误前方可展放展放过程中、光缆端头严禁落地，以防受潮2.1.5 放线前必须对放线工具进展检查，如张力机、牵引机等，尤其对放线滑车，防捻器应进展屡次检查，以确保放线中旋转灵敏，平安可靠，滑车挂胶部位不得有损伤文档来为 :从网络搜集整理 .word 版本可编辑 .欢送下载支持 .2.2 设备选择牵引机采用 521/040/21 ，最大额定牵引力 4t 张力机采用 T25-1H/1 ，最大额定张力为 4t ，张力轮直径 Φ=120__mm放线滑车采用定制专用滑车，轮径为 620mm牵引绳规格为 Φ=11.0mm的无捻钢丝绳，单位长度重量为 0.400kg/m ，每根长 1000m，净重为 400kg，最小破断力为 9.2t 2.3OPGW光缆展放，每放完一根即用 3t 抗弯连接器与相邻牵引绳相连展放完毕后，应及时收紧，牵引绳在各档内对地净距大于 5m，并在牵张两端分别锚固2.3.2 张力机必须布置在所放光缆的中心线上； 牵引机也宜尽量放路中心线上，受地形条件限制时可采用环形转向布置牵、张机所处的位置应保证其出口满足：进出口仰角 <30 度，程度偏角 <7 度。
锚桩均按 3t 级布置2.3.3 牵引绳与光缆连接好后先松开牵引绳临锚装置，挂上接地滑车，情况正常后启动，启动顺序为：先开张力机，后开牵引机，停顿顺序为：先停牵引机，后停张力机2.3.4 架线速度应≤ 20m/s，且要恒速，张力控制原那么一般小于 800kg，且滑车包络角不小于 60 度，光缆不磨架转角塔位的放线滑车应利用拉线进展予拉， 牵引过程中不断进展偏斜调整， 保证光缆在牵引过程中不磨滑车道2.3.5 当防扭走板通过塔上放线滑车时， 牵引速度应减慢， 使防扭走板缓缓地通过滑车2.3.6 当光缆的端头牵引过放线区间， 并到达设计规定的端头长度值时，停顿牵引，光缆 OPGW的放线完毕原那么受骗天牵引，当天紧线完毕，以确保光缆的平安2.4.1 牵、张段中间无耐张塔时：◆ 光缆放线完毕后，在张力场侧的耐张塔上设计留头长度划印，安装耐张线夹，线夹安装好后在牵引场缓缓牵引， 当耐张区段内光缆驰度距设计安装驰度大 2—3m〔观测档驰度〕时，停顿牵引◆ 在另一侧耐张塔上出线 4—5m外安装光缆特制紧线夹头〔配平衡文档来为 :从网络搜集整理 .word 版本可编辑 .欢送下载支持 .锤〕，利用 3t 链条葫芦调整驰度，到达标准时划印，安装耐张线夹后即告紧线完毕。
同时在各直线杆塔上划印，即可进展附件安装◆ 在紧线夹头至耐张塔段作业范围内， 光缆必须用开口包胶管保护，防止工具对光缆外表的损伤2.4.2 牵、张段内有连通的耐张塔时先按一个耐张段的代表档距，同，划印安装耐张线夹后，用 3t 链条葫芦倒回一段光缆过塔顶所需的长度后随即安装下一耐张段的一侧耐张线夹后，然后再按上述方法紧线2.5.附件安装2.5.1 光缆悬垂线夹的安装：光缆紧线完毕后， 原那么上悬垂线夹要在同一天里完成， 如确实在同一天完成有困难，光缆需在放线滑车里过夜时，为防止光缆磨损，必须用尼龙绳固定滑车及光缆详细安装方法见日后操作手册2.5.2 接地线安装，与悬垂串及 OPGW不开断的耐张串配合，应使用光缆专用接地线，当 OPGW引向接线盒时，两侧必须同时接地应和 OPGW夹在第 4 页 共 4 页。
