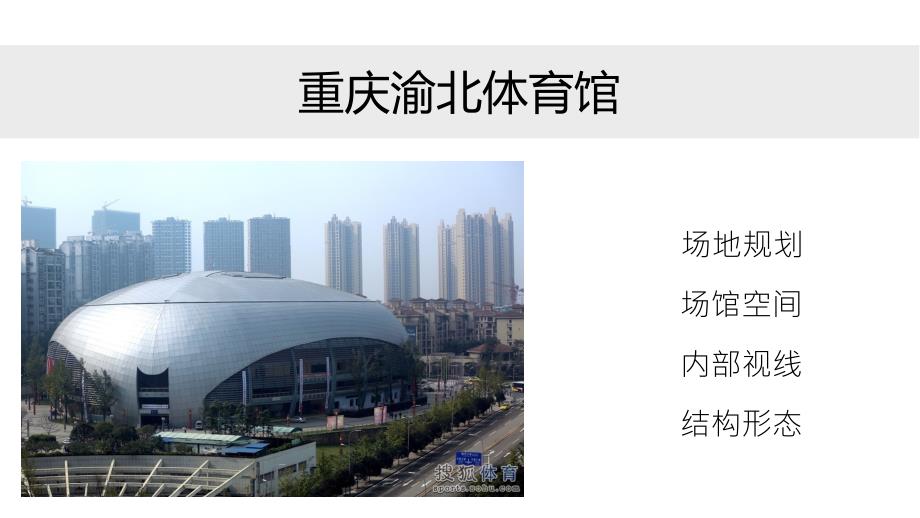

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,*,,*,重庆渝北体育馆,场地规划,场馆空间,内部视线,结构形态,场地规划,城市关系,道路关系,室外流线,“从外形上看，渝北体育馆犹如一艘银色的太空船，不仅与空港名称相得益彰，更展现了渝北区人民向上腾飞的理想；同时，渝北体育馆又像是一颗巨大的、璀璨的珍珠，在空港新城的土地上闪烁着熠熠光辉车行入口,车库入口,贵宾入口,三号入口,二号入口,一号入口,观众流线,特殊流线,场馆空间,内部流线,赛场布置,功能扩展,二层平面图,,三层平面图,,二层平面图,,二层平面图,,一层平面图,,内部视线,,,,,,,,,,,,,结构形态,主体结构,围护结构,体育馆主体为,钢筋砼框架,结构，屋盖采用,预应力弦支穹顶钢网壳,结构形式，在整个西南片区为唯一，由于技术含量高、施工难度大，全国也仅有北京羽毛球馆等五个场馆采用该结构形式赛场内墙壁装修都采用了背后有吸声材料的多孔板，控制混响时间,,空调系统是在座椅下的送风口和布置在墙上的喷射式送风口结合,,（羽毛球馆为了保证比赛时赛场上空风为静止，常使用座椅下方送风）,,重庆江南体育馆,,,体育馆建筑设计,第一章,外部分析,区位交通,城市环境,总图分析,高差分析,区位与交通分析,体育馆建筑设计,区位分析：重庆江南体育中心位于南岸区的南坪组团与弹子石组团之间的柏子桥片区，地理位置在南岸区的中心地带，其北临南滨路及南弹路，西接四海路，背靠南山，是重庆市首座,滨江体育馆,。
长江,南滨路,四,,海,,路,海棠立交,烟,,雨,,路,江南体育中心,住宅区,办公区,交通分析：到达体育馆的交通方式主要为汽车和人行，有直接到达的公交车站车行主要从四海路进入，人行则主要从烟雨路一侧进入烟,,雨,,路,海棠立交,四,,海,,路,,公交车站,人流,车流,城市环境分析,体育馆建筑设计,体育馆周围主要以高层建筑为主，且北邻南滨路，可以作为一个地标建筑，激发其地段活力同时，体育馆周边的广场等场所为市民进行锻炼或休闲活动提供了场所总图分析,体育馆建筑设计,江南体育中心项目按照,“,两馆,—,中心,—,广场,”,的总体要求，占地约,2.85,万平方米综合体育馆一个；室内游泳馆一个；青少年活动中心一个；体育休闲主题广场一个体育馆外有广场，景观小品等可供市民活动的场所，增强了其亲和力高差分析,体育馆建筑设计,场地存在,3,层的高差，因此，建筑利用高差，分层接地，设置分层入口，缓解了交通压力观众入口,观众入口,运动员与工作人员入口,观众入口,观众入口,后勤入口,灰空间,体育馆建筑设计,出挑的屋顶板营造了体育馆入口的灰空间同时，也为市民在此进行锻炼、休憩等活动提供了场所内部分析,功能分区,流线分析,结构分析,,功能分区,一层平面功能图,二层平面功能图,一层主要功能有运动员和工作人员的入口门厅以及训练场，以及部分设备用房。
除此之外，一楼的大部分空间被用作商场，但是根据实地调研，似乎已经废弃二层主要功能为办公区，裁判休息，运动员更衣室，侯检室，新闻发布厅，比赛场地以及器材库侯检室,2024/10/9,三层主要为观众席，以及贵宾席和转播室外围维护玻璃和比赛馆之间形成了缓冲空间，方便人流集散,,功能分区,2024/10/9,一层平面流线图,一层入口门厅为运动员集合和人员临时集散提供了场所,运动员/工作人员流线,,功能分区,2024/10/9,二层平面流线图,运动员/工作人员流线,器材运输流线,转播间,新闻发布厅,,流线分析,2024/10/9,三层平面流线图,观众流线,记者/贵宾流线,服务台,缓冲空间,观众入口和贵宾入口,,流线分析,2024/10/9,,结构分析,江南体育馆的屋顶采用网架结构形式，并且屋顶运用透光材料，对室内进行了外部光线的补充2024/10/9,重庆蓝湖郡体育中心,区位分析,功能分布,结构分析,龙湖蓝湖郡,弗莱明戈,巴蜀蓝湖郡小学,高档餐饮,蓝湖郡体育中心,重庆蓝湖郡体育中心是龙湖蓝湖郡别墅社区的配套体育设施，但同时也对市民开放建筑外观,2024/10/9,室内网球场,室内游泳池,室内篮球场,室内羽毛球场,家具城,体育馆主要由三个方形体量组成，整体长条形，北端根据道路走势进行一定的扭转。
混凝土支柱,混凝土支柱,钢桁架屋顶,室内空间,体育馆支撑结构为混凝土支柱，屋顶为钢桁架屋顶麦德林体育馆,体育馆建筑设计,第一章,麦德林体育馆 项目简介,体育馆建筑设计,这是一个竞赛项目，该项目位于南美哥伦比亚,Cerro Nutibara,和,Cerro El Volador,之间的,Aburrá,谷要求参赛人员设计四个独立的体育单元，它们都要位于同一个场地，并且彼此紧密相联，这个作品,将一组建筑理解为一个建筑,，,将不同的元素参与到同样的技术与空间策略中来,设计呈现出的是一个半覆盖的公共空间加上体育场所和花园空间麦德林体育馆 城市环境关系,体育馆建筑设计,方案位于一个山谷中，以群山为背景，因此在形态上呼应了远处的山体，,与环境融为一体,波浪状的钢板单元披上深绿与浅绿的外衣使建筑看上去似一片绿色的海洋与连绵起伏的远山相映成趣，庞大的建筑体量消失在群山的背景中同时，方案又位于城市比较繁华的地带，巨大的建筑体量被分割成多个单元，使,建筑尺度,更符合人的观感。
麦德林体育馆 城市环境关系,体育馆建筑设计,体育馆与周边体育场的关系：体育馆成为周边体育场的背景，像起伏的山峦一样，显得非常自然融洽麦德林体育馆 城市公共空间,体育馆建筑设计,体育馆前有几个入口广场，使其与城市道路间的关系得到缓冲同时，为市民的各种活动提供了公共场所，增强了建筑的亲和力麦德林体育馆 灰空间营造,体育馆建筑设计,钢板单元相对于馆内空间的伸出，营造了非常丰富和完整的灰空间，这里既可以成为观众的入口空间，又可以成为市民休闲锻炼交流的场所麦德林体育馆 采光分析,体育馆建筑设计,利用高低错落的桁架结构之间的高度差异设置采光侧窗，有效避免了阳光直射麦德林体育馆 内部空间,体育馆建筑设计,结构直接暴露，高低错落的桁架结构形成了丰富的韵律感。
麦德林体育馆 内部空间,体育馆建筑设计,丰富的光影：体育馆的内走道，镂空的钢板形成了丰富的光影效果，如同行走在山林中一样麦德林体育馆 平面图,体育馆建筑设计,一层平面图,二层平面图,部分观众席下面作为厕所、休息室、会议室等辅助功能空间,麦德林体育馆 剖面图,体育馆建筑设计,方案将部分训练场布置在了地下部分，在建筑密度不变的情况下，降低了建筑高度麦德林体育馆 剖面图,体育馆建筑设计,部分观众席下面作为厕所、休息室、会议室等辅助功能空间,麦德林体育馆 总结,体育馆建筑设计,1,、建筑与城市环境的融合：方案采取同构的手法，减小了建筑的尺度，满足了设计要求，实现了建筑与城市环境、自然环境的融合。
2,、公共空间与灰空间的营造：体育馆与道路之间的广场以及同构单元所形成的灰空间，为市民的交流与活动提供了场所3,、丰富的室内空间营造：高低错落的桁架结构形成了丰富的韵律感，同时也形成了侧窗采光，有利于室内光环境布拉加市政球场,,Braga Municipal Stadium,,,建筑师：艾德瓦尔多·苏托·德·莫拉建筑事务所,,项目地点：葡萄牙，布拉加,,容纳观众：30000名,,项目时间：2003年,,布拉加市政球场,布拉加市政球场坐落于卡斯特罗的山坡上，整个一面看台都几乎是悬崖峭壁从球场另一端你可以能看到卡瓦多河谷的美景，这也是该体育场独特之处概况,布拉加市政球场,布拉加市政球场,布拉加市立运动场位于卡斯特罗山北坡的都莫体育运动园区内球场位于城市北部，不论是自己驾车，还是搭乘汽车或是火车都非常便利距机场大约一小时路程，每个小时都会有大巴往返比赛期间，还将有专门车辆为前去球场观看比赛的球迷提供服务区位与交通,布拉加市政球场,,,布拉加市政球场,“,而我们之所以选择这块基地，是为了避免形成一个会阻隔山脉中自然水系的“坝”要不然的话，我们就得将它移到更远的西坡上、背对坡地而建，就像一个古罗马的圆形剧场。
设计构思,布拉加市政球场,如今，足球像电影、戏剧和电视一样成为一种大型娱乐活动，因此我们决定只设置两行观众席最初想让屋面看起来像一个长的连续的帽檐(参见西扎为世博会设计的建筑)，但最终它还是按照秘鲁印加人桥梁的原型进行设计西扎设计的葡萄牙馆,布拉加市政球场,高40m的运动场夹于两个坡度相同的方块之间，并保持了两者的平衡，这使得这座运动场可以随着城市北扩，成为未来该地区开发的锚固点布拉加市政球场,模型鸟瞰,建筑模型,艾德瓦尔多通过对场地旁边的山体进行爆破挖掘，使得场馆与山体融为一体因为在艾德瓦尔多的建筑理念里，自然和人造要素共存才能造就好的建筑近150万立方码的花岗岩在修建现场爆破获得，粉碎后制成修建体育场用的混凝土对山体实施的精确爆破形成了一个100英尺高的花岗岩切面，与体育场的一端相接莫拉将其描述为自然之物和人造之物之共存所构成的理想建筑在他自己的话说，“这是一部戏剧，粉碎山体后将岩石制成混凝土”评审委员会的评述中称该作品，“……在其极具冲击力的景观中体现十足的肌肉感，不朽的风貌和驾轻就熟的气质”模型表现,布拉加市政球场,艾德瓦尔多的建筑既体现当代建筑精神，同时又带有传统建筑特色，既强而有力又质朴典雅，气势磅礡又精微细腻。
外部效果2,他曾精确地用博尔赫斯的短篇小说来比喻自己的作品——“一段文字不应修改太多，不然的话，它最终会变得太过刻意，读者能感觉到作者的疲惫从而也会觉得厌倦因此你得做得非常微妙，使文字似乎从一开始就是那样的看台背面,看台侧面,外部效果1,材质与局部,布拉加市政球场,亮点1：布拉加市政球场只有两边有看台，中间的地方是建造球场时保留下来的石墙使建筑与环境融合到极致亮点2：布拉加市政球场的位置非常有特点，它坐落于卡斯特罗的山坡上，整个一面看台都几乎是悬崖峭壁亮点3：恢弘大气的建筑形体与山坡紧密结合，粗犷的混凝土材质与山脉的气势融为一体，联想与体育精神的活力、激情借鉴与参考,。
