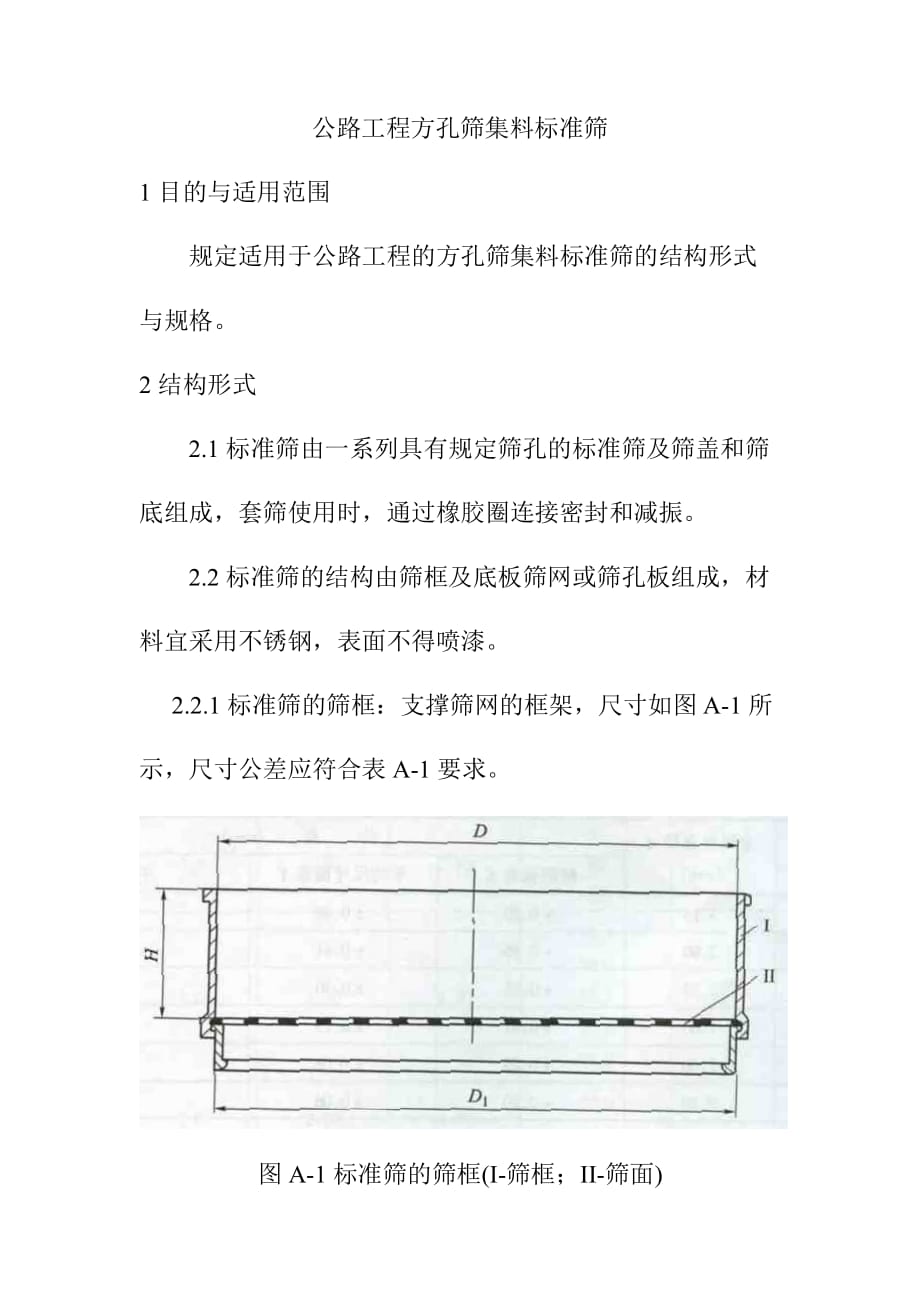

公路工程方孔筛集料标准筛1目的与适用范围 规定适用于公路工程的方孔筛集料标准筛的结构形式与规格2结构形式 2.1标准筛由一系列具有规定筛孔的标准筛及筛盖和筛底组成，套筛使用时，通过橡胶圈连接密封和减振 2.2标准筛的结构由筛框及底板筛网或筛孔板组成，材料宜采用不锈钢，表面不得喷漆2.2.1标准筛的筛框：支撑筛网的框架，尺寸如图A-1所示，尺寸公差应符合表A-1要求图A-1标准筛的筛框(I-筛框；II-筛面)表A-1标准筛筛框的公差要求直径D或d（㎜）高度H（㎜）公称尺寸D的公差d的公差公称尺寸公差200+0.8-0-0.01-0.4621.5 2.2.2标准筛的底板可以为金属丝编织网或金属穿孔板，筛孔形状为正方形，筛孔位置必须按规定要求排列1)筛孔16㎜以下的标准筛可以采用金属丝编织网筛面，编织形式为平纹编织，钢丝的编织方式应该先弯曲后互相横向穿过，如图A-2所示，用于编织金属丝编织网的材料，可以图A-2金属丝编织网的形状与要求 图A-3方孔筛金属穿孔板的式样W-筛孔基本尺寸；d-金属丝直径 W-筛孔基本尺寸：P-孔中心距；r-圆角半径为不锈钢(适用于所有尺寸的筛网)、磷青铜(适用于0.25㎜以下的筛网)、黄铜(适用于0.25㎜～16㎜筛网)。
标准筛金属丝编织网的基本尺寸(孔径)为W，筛孔尺寸的极限偏差为X，平均尺寸偏差为Y，中间偏差为Z，由式(A-1)、(A-2)、(A-3)规定，式中W、X、Y、Z的单位均以μm计，并应符合表A-2的要求表A-2金属丝编织网的尺寸及制造公差标准筛筛孔（㎜）金属丝直径d（㎜）公差（㎜）极限偏差X平均尺寸偏差Y中间偏差Z16.03.15+0.990.49+0.7413.22.80+0.860.41+0.649.502.24+0.680.30+0.494.751.60+0.410.15+0.282.361.00+0.250.08+0.171.700.80+0.200.06+0.131.180.63+0.160.04+0.100.600.400+0.1010.021+0.0610.300.200+0.0650.012+0.0380.150.100+0.0430.0066+0.0250.0750.050+0.0290.0041+0.017a任一筛孔的最大尺寸不得大于W+XX= （A-1）b筛孔的平均尺寸不得超过W+YY= （A-2）c筛孔尺寸在(W+X)及(W+Z)之间的筛孔数不得超过筛孔总数的6％。
Z= （A-3） 当一个筛子的筛孔数少于50个时，筛孔尺寸在(W+X)及(W+Z)之间的筛孔数不得超过3个 (2)筛孔4.75㎜以上的标准筛可以采用金属穿孔板筛面，金属穿孔板的排列式样如图A-3所示 标准筛穿孔板的筛孔尺寸(孔径)W、板厚、孔中心距、桥宽、筛孔尺寸偏差应符合表A-3的要求方孔圆角半径rmax不得超过0.05W+0.30㎜，W是筛孔尺寸，用㎜表示3标准筛的检验方法及技术要求应符合国家标准GB 6003—85的要求任何不符合要求的标准筛不得使用表A-3金属穿孔板的尺寸及制造公差孔径W（㎜）厚度（㎜）孔中心距P（㎜）单孔公差（㎜）标准最大最小75.063.053.03.04.002.509580670.700.600.5537.52.02.501.5047.50.4531.526.519.016.040.033.523.620.00.400.350.290.2713.29.51.02.001.0017.012.10.250.214.751.001.250.86.64标准筛必须附有出厂标志，注明标准规格、材质、出厂日期、制造商及商标。
条文说明我国的标准筛历来很混乱，中华人民共和国国家标准《试验筛》(GB 6003-85)是由湖南省常德市仪器厂起草，湘西科学仪器研究所归口，中华人民共和国机械部提出，国家标准局批准于1985年5月22日发布1985年2月1日起实施的该标准参照了ISO 3310-1982的金属丝编织网试验筛及金属穿孔板试验筛部分本规程选用的方孔筛系列在GB 6003—85中均属R 40／3系列，表A-2及表A-3的尺寸也与国家标准完全相同 由于我国方孔筛的标准施行时间较短，GB6003-85国家标准中的筛孔很多，为防止误用，特将其中有关筛孔的尺寸及规定列出，供方孔筛标准筛的制作和使用单位使用关于标准筛质量检验的方法请查阅国家标准执行 各个国家的标准筛并不统一，本标准等效于国际标准化组织ISO／TC 24、ISO 565通用标准及中国国家标准GB 6003—852002年5月欧洲共同体CEN13043《沥青路面用集料标准》规定的集料标准筛系列与我国有很大差别如表A-4所示表A-4 CEN 13043《沥青路面用集料标准》规定的集料标准筛系列标准筛系列（㎜）标准筛系列附加系列1（㎜）标准筛系列附加系列2（㎜）0124-8----16--31.5（32）--6301245.6（5）-811.2（11）--16-22.4（22）31.5（32）-4563012-6.3（6）810-11.2（11）141620-31.5（32）40-63注：在系列2中表面层也可采用2.8㎜。
