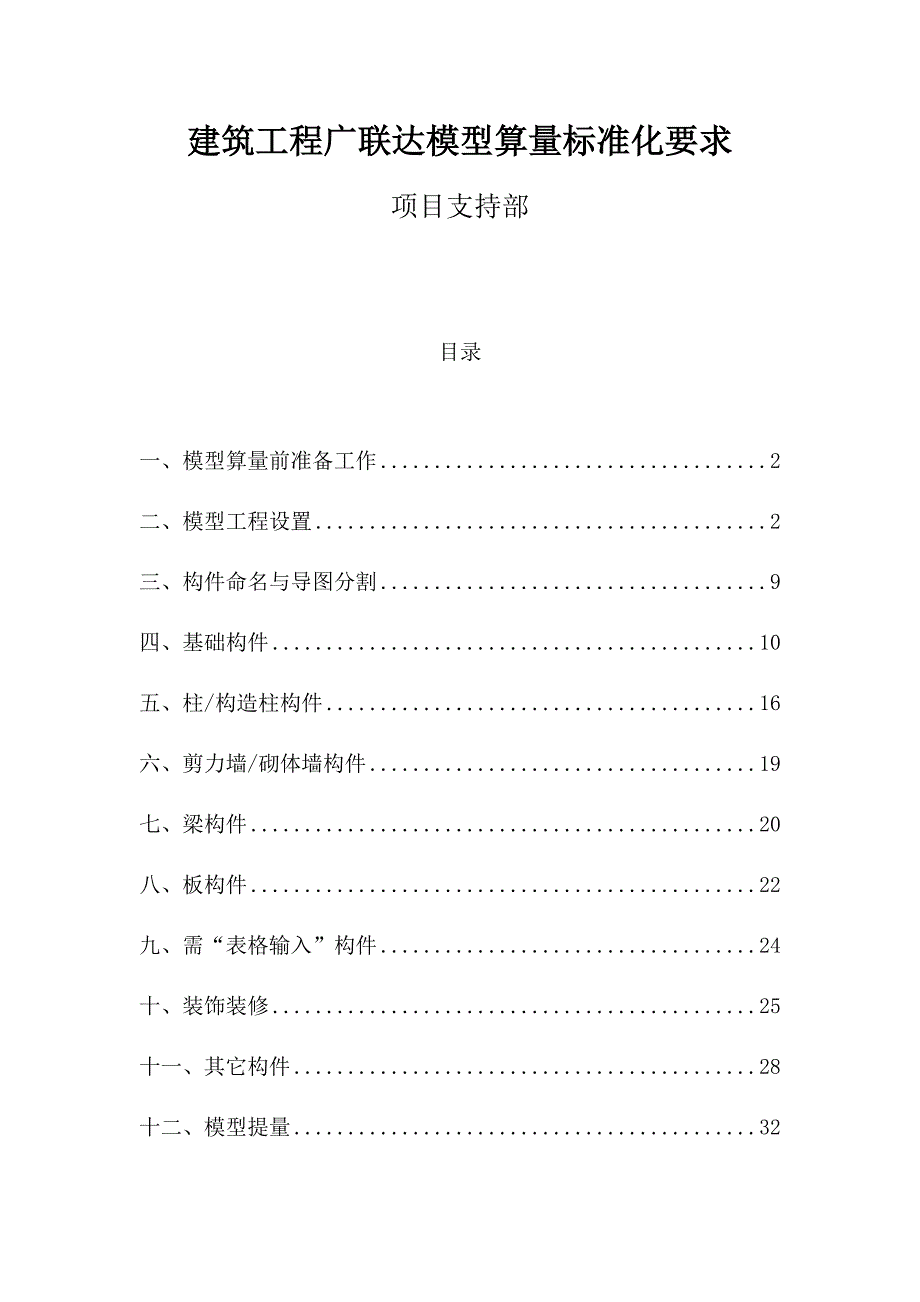

建筑工程广联达模型算量标准化要求项目支持部目录一、模型算量前准备工作 2二、模型工程设置 2三、构件命名与导图分割 9四、基础构件 10五、柱/构造柱构件 16六、剪力墙/砌体墙构件 19七、梁构件 20八、板构件 22九、需“表格输入”构件 24十、装饰装修 25十一、其它构件 28十二、模型提量 32一、模型算量前准备工作（一）项目交底项目负责小组组长对项目实施方案交底，明确委托方计量及计价要求，建模及套价时间要求等，项目参与成员须明确知道相关要求，签署实施方案交底记录二）施工图纸 在新建工程前，应先查看相应图纸，一套图纸一般包含以下部分：建筑总说明、结构总说明、建筑施工图、结构施工图和相应详图首先阅读总说明，了解工程概况，其次翻看结构施工图，对于不明白的地方需查阅相关的图集和规范三）图纸会审记录若项目提供有图纸会审记录（项目负责对接人员负责落实），要同步阅读图纸会审记录内容四）重点内容标记建立与工程相对应的Excel表格（用于记录及计算建模过程中需要注意的的数据）和Word表格（用于记录建模过程中所遇到的图纸问题）注意：查阅施工图纸时，首先需对照图纸目录检查图纸是否齐全二、模型工程设置（一）工程信息1、工程名称：按工程图纸名称输入（要求内容完整，由组长统一）2、结构类型：框架/剪力墙3、设防烈度、檐高、建筑面积：按图纸设计总说明输入4、抗震等级：按设计总说明“抗震构造措施”输入5、计算规则：11G/16G6、钢筋汇总方式：按照钢筋下料尺寸-即中心线汇总/按照钢筋图示尺寸-即外皮汇总注：檐高为设计室外地坪到屋面板板底的高度值。
二）楼层设置 1、楼层标高设置 ：必须依据结构标高为准进行输入 2、楼层标准层设置：不允许标准层合并，每层单独设置一层 3、按设计修改各楼层混凝土、砂浆标号 （三）钢筋计算设置1、软件中默认的一般都是规范中规定的数值，和工程中最常用的数值2、图纸设计或委托方要求和广联达软件默认不同的，按图纸设计或委托方要求修改3、按图纸设计或委托方要求修改的，非要求部分仍按默认设置，不做修改建议由负责项目的组长统一设置，大家再导入各自的模型） 节点设置搭接设置比重设置 不要把直径为6的一级钢筋的比重修改为直径6.5的钢筋比重，即使甲方有要求，可以在钢筋算量完成后，直接从导出数据中选择一级6的钢筋量修改比重 弯钩设置：不需要修改 损耗设置：不需要修改 （四）算量计算设置注：计算设置与所选择定额计算规则关联，无特殊要求，不做调整五）建模顺序（强制要求） 基础 -- 柱 墙 梁 板其他构件不具体要求顺序3、 构件命名与导图分割1、构件命名具体详见附件1：广联达建模构件命名统一化标准.xlsx 2、CAD草图导入模型须根据图纸信息进行分割，分割图纸根据CAD图纸名称修改分割后图纸名称，并选择图纸对应楼层。
注：禁止分割后图纸不对应楼层四、基础构件（一）筏板基础1、筏板设置注意封边钢筋及侧面纵筋注：地库边缘楼栋及地库筏板要设置封边筋，地库中间楼栋要定义地库不计量筏板，设置变截面模型中所有不计量构件不要定义钢筋（默认配筋也要删除）2、筏板基础附加钢筋，统一按照筏板主筋定义（名称根据命名规则定义），钢筋锚固输入“0”，用“自定义”矩形布置注：含默认锚固值情形3、筏板基础马凳筋，根据图纸说明要求确定，若无相关要求，提图纸疑问，由委托方回复后，根据回复意见布置二）集水坑集水坑关注要点： 注意出边距离、坑底板；厚度、坑底板顶标高；放坡角度若集水坑四边的出边距离、放坡角度不一致， 可选择集水坑击右键，选择‘调整集水坑放坡’， 选择要调整的坑边进行调整 （三）独基/柱墩独基及柱墩关注要点： 独基、柱墩顶标高；独基、柱墩高度；独基、柱墩底筋形式；是否扣减筏板底筋及面筋 柱墩独基 注：此大样“独基”需要用柱墩定义、布置；筏板面筋不扣减，筏板底筋全部扣减四）后浇带筏板后浇带关注点： 是矩形后浇带还是下沉式后浇带；注意后浇带属性现浇板、外墙、内墙、梁、基础梁等后浇带设置中默认均有配筋，需根据图纸设计修改 五、柱/构造柱构件 （一）柱定义注意要点 1、墙柱箍筋规格不同时需在‘截面编辑’中修改 2、 墙柱中纵筋有墙筋信息时，墙筋要编辑入柱钢筋，墙纵筋与柱纵筋规格不一致时注意调整。
3、 墙柱加强区，建议加强区增加箍筋在该墙柱其它箍筋中计算，存在加强区的墙柱，加强区布置完成后修改该墙柱颜色，加以区分 （二）柱布置注意要点1、基础层柱、暗柱的设置：地下室底层柱、暗柱统一不复制到基础层（图纸/委托方有明确设计/要求的，再按设计/要求调整，由项目对接人负责确认）2、附加暗柱是指图纸有明确说明，梁与剪力墙垂直相交部位没有墙柱而需要增加的暗柱，勿遗漏剪力墙转角处，若图纸显示有柱箍筋及暗柱信息的，需布置暗柱，暗柱主筋根据占用剪力墙纵筋数量及规格定义 3、构造柱如只在图纸说明中明确，平面图纸中位置无显示时，需咨询委托人明确布置原则（在图纸疑问中提出），根据委托人回复意见布置，无特殊要求，暂不布置图纸说明及平面位置均有显示，根据平面图纸显示位置布置构造柱钢筋预留设置依甲方要求，如无要求，按下图设置 六、剪力墙/砌体墙构件（一）剪力墙/砌体墙属性定义注意属性编辑中的内外墙标志，会影响到钢丝网片的工程量 带大样图的挡土墙中压墙筋勿遗漏 （二）剪力墙/砌体墙布置原则1、剪力墙设置：画剪力墙构件原则上伸至暗柱对边（墙覆盖暗柱） 2、墙绘制完成后，要隐藏柱子看墙是否封闭，不封闭影响装修布置3、注意车库基础局部下沉及集水坑处墙底标高修改 4、虚墙厚度不影响地面及天棚抹灰工程量。
5、注意结构总说明中是否有暗梁设置 关注位置：地下室墙、屋面 七、梁构件1、梁标高按图纸设计设置，标高输入时选择“层顶标高-n” 或“层顶标高+n”2、梁识别注意要点：（1）识别后，修改属性中梁的类别（2）梁长度修改：识别后，将梁重新拉至墙柱内边（3）梁跨校核，重新提取梁跨，梁跨信息需与图纸梁集中标注信息一致（4）点选识别梁原位标注（注意简化标注的梁的原位标注一致性）（5）楼梯的梯梁与休息平台板：与同层梁板一起绘制在图中（计算钢筋用)，对于应按投影面积计算给楼梯的构件命名时应注明砼不计，如“TL2-不计砼”“PTB-不计砼”（6）梁构件名称完全按照图纸上面的名称，包含大小写都需完全按照图纸，每种构件画完结束后需过滤把不需要的构件名称删除（7） 附加箍筋及吊筋设置：主次梁相交处次梁 两侧附加箍筋、吊筋按图纸设计计入在计算设置中设置后，在进行梁原位标注时还需一一查看，高度等高的梁软件不会自动增加附加箍筋，需手动输入 八、板构件1、板标高按图纸设计设置，标高输入时选择“层顶标高-n” 或“层顶标高+n” 2、空调板设置：用现浇板布置，空调板处节点用圈梁布置（用汉字注明空调板或根据委托方要求套用子目类别标注） 。
3、飘窗板设置：用现浇板布置，同层上下两飘窗板应画在同一层上下板之间的砌体墙要注意墙体高度 飘窗上板（层顶标高- n ），飘窗下板（层底标高+ n ）,同一层飘窗上板(下板)在同一层中应分层设置 4、受力筋设置：钢筋名称尽量按图纸名称SLJ-C8@150-D,SLJ-C8@150-M，不建议识别相邻板布置钢筋一致时，建议多板布置 5、负筋设置：钢筋名称尽量按图纸名称FJ-C8@150，识别后负筋范围一定要检查，板负筋长度要与设计要求一致 6、跨板受力筋设置：钢筋名称尽量按图纸名称KBSLJ-C8@150，必须手动输入 7、分布筋设置：统一按图纸设计在计算设置中输入 定义温度筋时，注意调整钢筋属性“类别”8、板洞及板洞加筋设置：统一画在图形中 9、墙下无梁时板中增加的钢筋设置：表格计算，需添加构件类型单独列项，如命名“墙下无梁板增加钢筋” 10、板内马蹬筋设置：根据图纸要求布置，若无相关要求，提图纸疑问，由委托方回复后，根据回复意见布置 九、需“表格输入”构件1、“表格输入”的单构件计算位置：如委托方无特殊要求，统一在首层输入计算2、“表格输入”的单构件命名：按图纸设计单构件类型计入广联达相应单构件下，如广联达无对应单构件类型的，需添加构件类型单独列项计算，如“筏板阳角放射筋”等。
3、楼梯斜踏步板钢筋设置：在楼梯下添加楼梯构件，楼梯构件名称要与图纸名称一致，如1#楼梯AT2新增楼梯构件，选择‘参数输入’，出现‘参数输入法’对话框，点击‘选择图集’，根据设计标注楼梯的不同类型选择相应楼梯 十、装饰装修1、房间设置：房间装修，不管图纸设计做法是否涉及墙面、地面及天棚等，墙面、地面、踢脚、天棚等均要布置避免后期建标有调整时，算量无对应量 2、墙面命名：名称上注明是“内墙面”还是“外墙面”，是涂料还是石材，方便后期提量3、内装修：从图形算量中提取工程量关注点：（1）厨房、卫生间等防水地面定义计算防水面积，并设置防水卷边高度 （2）踢脚线根据16定额工程量计算规定，应提取“块料面积”3）若有吊顶的房间，甲方要求抹灰高度不是实际的墙面高度时，需修改属性中墙面高度4）框架结构的独立柱装饰不要漏掉5）天棚批腻子注意甲方要求是否有下翻高度4、 外装修工程量计算：（1）采用图形计算大面积工程量+表格计算零星工程量（节点造型增加工程量需手算增加，勿漏算）（2）采用手工表格计算工程量可以按以上两种方式进行计算工程量，但所计算工程量需与计价中工程量相吻合若业主明确外装需手算时，则按照业主要求执行。
5、外装修提量关注点：（1）外墙涂料按外墙块料面积提取工程量，如按抹灰面积提取，则需增加门窗洞口侧壁工程量2）女儿墙内侧抹灰根据16定额计算规定，按其投影面积计算；另女儿墙压顶抹灰勿漏3）屋面花架梁、柱装饰工程量4）空调板、雨篷板顶、底面及侧面装饰工程量5）以圈梁或连梁定义的外墙节点、装饰线条6）飘窗上下板之间的墙面装饰7）外墙装饰造型的粉刷需手工计算，如：挑板侧面、保温线条等6、外墙装饰造型设置：原则上用圈梁、梁、板、墙、自定义线来布置 外墙保温 按保温层布置在图形中除特殊要求外，空气层厚度按默认不再修改注意：保温层厚度，影响建筑面积准确性十一、其它构件 其它节点构件主要包括：圈梁、水平系梁、窗台压顶、过梁、挑檐、雨篷梁、构件造型、止水带、楼梯短柱等 （一）其他构件命名1、圈梁构件命名：以圈梁定义的构件，需按构件汉字进行命名，如“卫生间止水带-200”，“增设水平系梁-截面尺寸” 2、过梁构件命名：以图纸设计或图集中名字命名 3、压顶构件命名：按部位进行命名，如“女儿墙压顶”（二）其他构件布置1、止水带、门槛、阳台防水台用圈梁布置2、窗台压顶可用过梁布置（窗口底标高），注意修改伸入墙内长度。
3、外墙节点建议用梁或连梁设置 4、节点用自定义布置的构件 构件类型要选择为实际构件。
