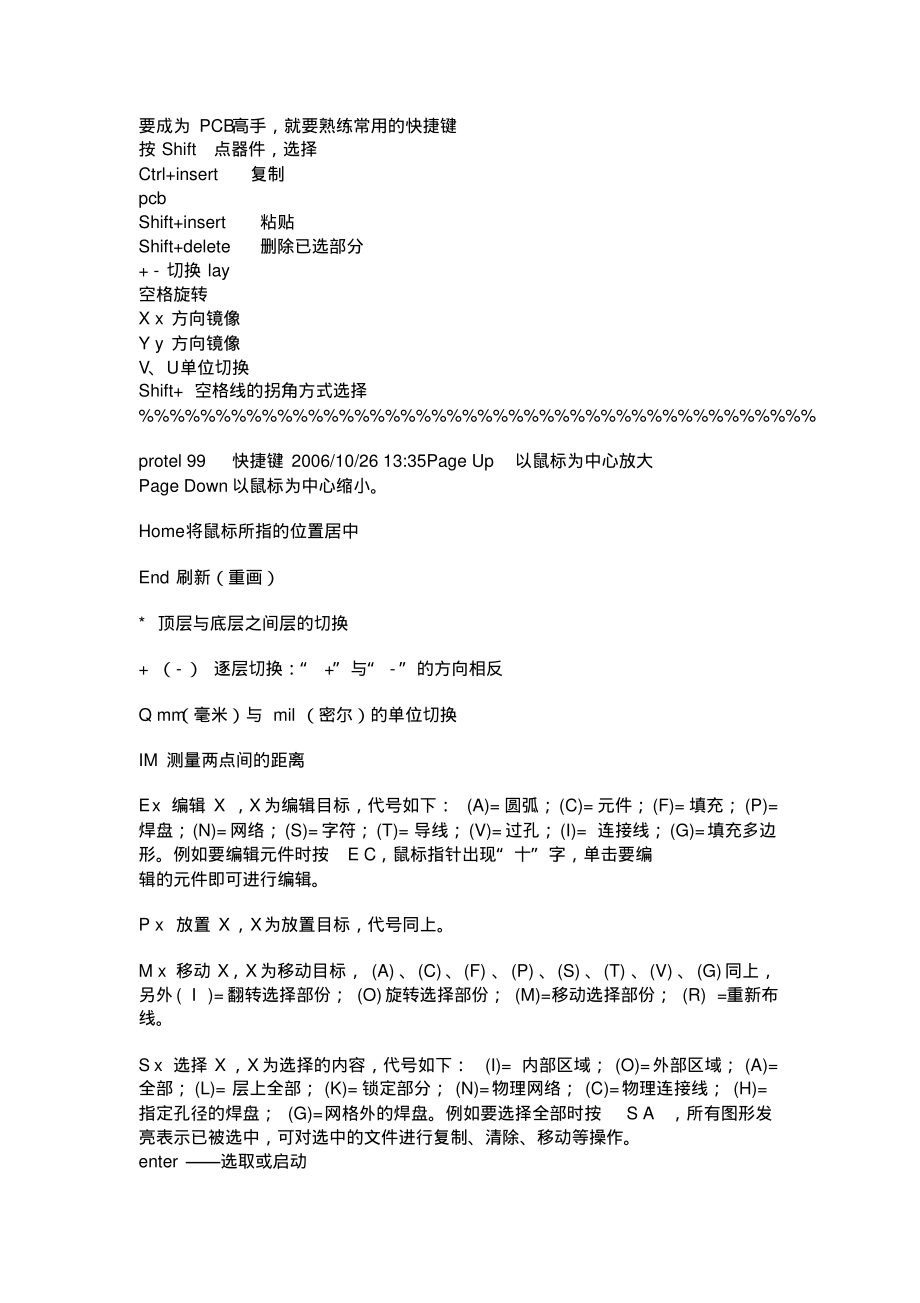

要成为 PCB高手，就要熟练常用的快捷键按 Shift点器件，选择Ctrl+insert 复制pcb Shift+insert 粘贴Shift+delete 删除已选部分+ - 切换 lay 空格旋转X x 方向镜像Y y 方向镜像V、U单位切换Shift+ 空格线的拐角方式选择% protel 99 快捷键 2006/10/26 13:35Page Up 以鼠标为中心放大Page Down 以鼠标为中心缩小Home 将鼠标所指的位置居中End 刷新（重画）* 顶层与底层之间层的切换+ （- ） 逐层切换：“ +”与“ - ”的方向相反Q mm （毫米）与 mil （密尔）的单位切换IM 测量两点间的距离E x 编辑 X ，X为编辑目标，代号如下： (A)= 圆弧；(C)= 元件；(F)= 填充； (P)=焊盘；(N)=网络；(S)=字符；(T)= 导线；(V)=过孔；(I)= 连接线；(G)=填充多边形例如要编辑元件时按E C，鼠标指针出现“十”字，单击要编辑的元件即可进行编辑P x 放置 X，X为放置目标，代号同上M x 移动 X，X为移动目标， (A) 、(C) 、(F) 、(P) 、(S) 、(T) 、(V) 、(G)同上，另外( I )=翻转选择部份； (O)旋转选择部份； (M)=移动选择部份； (R) =重新布线。
S x 选择 X，X为选择的内容，代号如下：(I)= 内部区域； (O)=外部区域； (A)=全部； (L)= 层上全部； (K)= 锁定部分； (N)=物理网络； (C)=物理连接线； (H)=指定孔径的焊盘； (G)=网格外的焊盘例如要选择全部时按 S A ，所有图形发亮表示已被选中，可对选中的文件进行复制、清除、移动等操作enter 选取或启动esc放弃或取消f1 启动帮助窗口tab 启动浮动图件的属性窗口pgup放大窗口显示比例pgdn缩小窗口显示比例end刷新屏幕del 删除点取的元件（ 1 个）ctrl+del删除选取的元件（ 2 个或 2 个以上）x+a取消所有被选取图件的选取状态x将浮动图件左右翻转y将浮动图件上下翻转space将浮动图件旋转90 度crtl+ins将选取图件复制到编辑区里shift+ins将剪贴板里的图件贴到编辑区里shift+del将选取图件剪切放入剪贴板里alt+backspace 恢复前一次的操作ctrl+backspace取消前一次的恢复crtl+g 跳转到指定的位置crtl+f寻找指定的文字alt+f4 关闭 protel spacebar 绘制导线，直线或总线时，改变走线模式v+d缩放视图，以显示整张电路图v+f 缩放视图，以显示所有电路部件home 以光标位置为中心，刷新屏幕esc终止当前正在进行的操作，返回待命状态backspace放置导线或多边形时，删除最末一个顶点delete 放置导线或多边形时，删除最末一个顶点ctrl+tab在打开的各个设计文件文档之间切换alt+tab 在打开的各个应用程序之间切换a弹出 editalign子菜单b弹出 viewtoolbars子菜单e弹出 edit菜单f 弹出 file菜单h弹出 help 菜单j 弹出 editjump菜单l 弹出 editset location makers子菜单m 弹出 editmove子菜单o弹出 options 菜单p弹出 place 菜单r 弹出 reports菜单s弹出 editselect子菜单t 弹出 tools菜单v弹出 view 菜单w弹出 window菜单x弹出 editdeselect菜单z弹出 zoom菜单左箭头光标左移1 个电气栅格shift+左箭头光标左移10 个电气栅格右箭头光标右移1 个电气栅格shift+右箭头光标右移10 个电气栅格上箭头光标上移1 个电气栅格shift+上箭头光标上移10 个电气栅格下箭头光标下移1 个电气栅格shift+下箭头光标下移10 个电气栅格ctrl+1 以零件原来的尺寸的大小显示图纸ctrl+2 以零件原来的尺寸的200% 显示图纸ctrl+4 以零件原来的尺寸的400% 显示图纸ctrl+5 以零件原来的尺寸的50% 显示图纸ctrl+f查找指定字符ctrl+g 查找替换字符ctrl+b 将选定对象以下边缘为基准，底部对齐ctrl+t将选定对象以上边缘为基准，顶部对齐ctrl+l将选定对象以左边缘为基准，靠左对齐ctrl+r将选定对象以右边缘为基准，靠右对齐ctrl+h 将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h将选定对象在左右边缘之间，水平均布ctrl+shift+v将选定对象在上下边缘之间，垂直均布f3 查找下一个匹配字符shift+f4将打开的所有文档窗口平铺显示shift+f5将打开的所有文档窗口层叠显示shift+单左鼠选定单个对象crtl+单左鼠，再释放 crtl拖动单个对象shift+ctrl+左鼠移动单个对象按 ctrl后移动或拖动移动对象时，不受电器格点限制按 alt后移动或拖动移动对象时，保持垂直方向按 shift+alt后移动或拖动移动对象时，保持水平方向各种版本 PROTEL 的常用快捷键一览：在设计过程中， 速度是很重要的， 如果单用鼠标进行操作， 不但单手负担太重容易麻木疲劳而且效率低下。
为此Protel提供了极为方便的快捷方式两手配合操作与单手操作的效率相比远不止翻倍以下是一些常用的快捷键：Page Up 以鼠标为中心放大Page Down 以鼠标为中心缩小Home 将鼠标所指的位置居中End 刷新（重画）* 顶层与底层之间层的切换+ （- ）逐层切换：“ +”与“ -”的方向相反Q mm（毫米）与 mil （密尔）的单位切换IM 测量两点间的距离E x 编辑 X ，X为编辑目标， 代号如下： (A)= 圆弧；(C)=元件；(F)=填充；(P)= 焊盘；(N)=网络；(S)=字符；(T)= 导线；(V)= 过孔；(I)= 连接线；(G)=填充多边形例如要编辑元件时按E C，鼠标指针出现“十”字，单击要编辑的元件即可进行编辑P x 放置 X，X为放置目标，代号同上M x 移动 X，X为移动目标， (A) 、(C) 、(F) 、(P) 、(S) 、(T) 、(V) 、(G)同上，另外 ( I )=翻转选择部份； (O)旋转选择部份； (M)=移动选择部份； (R) =重新布线S x 选择 X，X为选择的内容，代号如下：(I)= 内部区域； (O)=外部区域；(A)= 全部；(L)= 层上全部； (K)= 锁定部分； (N)=物理网络； (C)=物理连接线； (H)=指定孔径的焊盘； (G)=网格外的焊盘。
例如要选择全部时按 S A ，所有图形发亮表示已被选中，可对选中的文件进行复制、清除、移动等操作Alt 删除键（回车上面的键）：撤消Alt EEA : 取消全部选择Alt ESA : 选中全部元件Alt EL :删除被选中元件依此类推，其它详见菜单项中的提示即可Protel99SE 内功心法1. 安装 Protel99SE Access Code: Y7ZP-5G-ZWSF-K858 安装完后，版本为： Version 6.0.4 Service Pack 2 注意： Protel99SE 在局域网内使用时，会不定时地跳出一个讨厌的对话框，有时会打乱你的设计思路，很烦不过，我想了一个办法，用VB6编了一个小软件 PK2.EXE(Size: 20kB)，专杀这个对话框，保证在它冒出 0.5 秒内将它 kill掉2. 安装博导创新公司Protel99SE 附件(Protel99-Addition) 安装完后，版本为： Version 6.6.7 Service Pack 6 这时，在 PCB 的 Place 菜单下多了一个 Chinese 汉字项，我们就可以在 PCB中加入汉字说明了我用的那个宏势公司的PCB放汉字软件上下两个对话框有部分重叠，我们可以试着把Design Explorer 99 SE 文件夹中的 FONT.DDB 打开，编辑FONT.BAS ，将对话框的位置错开即可。
3. 运行 Protel99SE ，点击窗口左上角的下箭头，选Preferences.，将Use Client system Font For All Dialogs 前面的钩去掉这样，对话框字体显示美观，不会出现字体显示不完整现象4. 在新建的 PCB里，按 O-O(Option-color)快捷键，设置 PCB各层(Layer)的颜色 : 设置层颜色的三个原则： 接近自然， 看起来很舒服； 颜色分明，不易混淆； 长时间画板，眼睛不易疲劳我的设置例子：TopLayer: 222 接近绿油的颜色BottomLayer: 224 TopSolder: 4 接近铜的本色BottomSolder: 8 TopPaste: 1 BottomPaste: 221 TopOverlay: 233 白色，一般 PCB做的都是白色丝印BottomOverlay:29 DRC Error: 228 Selection: 7 BackGround: 3 背景为黑色，不刺眼Mechanical 1: 92 Mechanical 2: 228 有时在此层标注尺寸KeepOut: 238 Multi Layer: 213 接近喷锡焊盘的颜色Pad Holes: 223 深颜色，与喷锡焊盘的颜色形成反差Via Holes: 218 当然，你可以随意设置你自己喜爱的颜色。
5. 显示坐标原点：O-Y(Option-Preferences-Display)， 在Origin Marker前打钩选取6. 改变旋转角度： O-P(Option-Option)，在Rotation Step 中输入新的旋转角度7. 打开/ 关闭层： O-L(Option-Layer)，选取或取消相应的层8. 在画覆铜箔线 ( 可用快捷键 P-T: Place Track) 时，Shift+ 空格 快捷键可以在以下几种画线方式中顺序切换： 先直线后 45 度斜线 先直线圆弧线后45 度斜线 先直线后垂直线 先直线圆弧线后垂直线 任意角度线 先圆弧线后直线此时还可按空格键切换每种画线方式的先后顺序，比如，先45 度斜线再直线等9. 移动物体时按空格键，可以使被移动的物体按设定的角度旋转；移动物体时按 X 或Y 键，可以使被移动的物体在水平或垂直方向翻转10. 按住鼠标右键，鼠标变成手状，可以实现PCB的平移，有点像 AutoCAD 11. 单击 Track、Arc、Fill等物体时，物体被选中，出现控点，此时单击控点可以改变物体的大小，圆弧的角度、半径等；单击 Fill的圆形控点，可以实现Fill的任意角度旋转。
12. Shift+ 单击，可以选择一个或多个物体另一个比较有用的选择快捷键S- P(Select-Connected Cooper)，选择连接的铜箔快捷键 X-A ，取消所有选择 (Unselect All)13. O-B，将 Visible Kind 改成Dots 点栅格，布板时背景会清楚一些14. V-F ，显示整个 PCB 板面当你放大 (PageUp)或缩小 (PageDown)PCB 时，或是你一不小心，你设计的 PCB失踪了，不见了，这时，打一个 V-F ，你设计的小东西就又乖乖的回到你面前了你再乱跑，我就 VF了! -) 15. T-J，做选择物体的包络轮廓线，包络间距在D-R(Design Rules-Routing- Clearance Constraint)中设置16. 快捷键 Q，在布线单位 mil 和mm 之间切换17. Ctrl+Insert(Ctrl+C) 复制选择的物体， Shift+Insert(Ctrl+V) 粘贴，Ctrl+Del 删除选择的物体。
