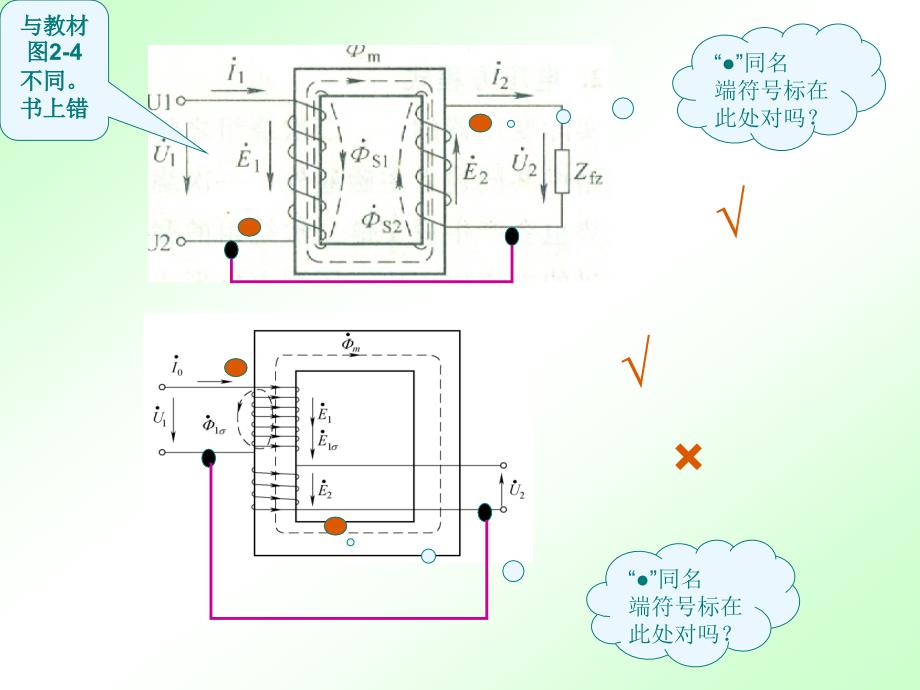

●”同名端符号标在此处对吗？,,,,“●”同名端符号标在此处对吗？,√,√,×,与教材图2-4 不同 书上错,,,,,,,,,,课题二、三相变压器绕组的连接及连接组别1、三相变压器结构： 按磁路系统分： ●三相组合式变压器 ●三相芯式变压器三相芯式变压器磁路的特点： 各相磁路互相关联 在三相电压平衡时，三相磁路对称，三相总磁通为零2、三相变压器的工作原理,电磁感应原理,3、 三相变压器的电路 三相绕组的连接 有两种基本接法------星形Y和三角形△ ①星形接法---尾端连接在一起( 图2-30a ) ②三角形接法----各相首尾相接 有两种接法：( 图2-30b、c) 正相序(图2-30b) 反相序(图2-30c),,,怎么联？,怎么联？,名称分别为？,常用,特点？,,,,,,,反相,正相,√,三相组合式变压器---- 各相磁路各自独立而互不相关加对称三相交流电源,三相芯式变压器---- 各相磁路互相关联加对称三相交流电源,,加对称三相交流电源,,绕组,外侧相,V相,外侧相,三相总磁通,,,,,,,三相交流电流相量图,三相交变磁通相量图,三相芯式变压器磁路的特点： 各相磁路互相关联 在三相电压平衡时，三相磁路对称，三相总磁通为零。
总路径？24,总路径？20,分析三种磁路,,,中间相磁路短,星形接法的优点 1）与三角型接法相比，相电压低，可节省绝缘材料，对高电压特别有利； 2)有中性点可引出，适合于三相四线制，可提供两种电压； 3)中点附近电压低，有利于装分接开关； 4）相电流大，导线粗，强度大，匝间电容大，能承受较高的电压冲击星形接法的缺点 1）存在谐波，造成损耗增加，1800kVA以上的变压器不能采用此种接法 2)中性点要直接接地，否则当三相负载不平衡时，中点电位会严重偏移，对安全不利 3）当某相发生故障时，只好整机停用三角形接法的优点 1)输出电流比星形接法大，可以省铜，对大电流变压器很合适， 2)当一相有故障时，另外两相可接成V形运行 缺点是没有中性点，没有接地点，不能接成三相四线制三相变压器绕组正确连接很重要,如果有一相首尾接错，磁通就不对称，就会出现空载电流急剧增加，产生严重事故三相变压器绕组的连接？星形Y和三角形△,,,,,,,三相磁通,三相芯式变压器结构？,测法,任务情境,任务：有一台三相芯式变压器完成绕组大修后,需要对绕组进行连接，该变压器 连接组别：Y , y0,,测法,任务情境,对号入座？,模拟三相变压器各绕组引出线端 示意图,任务：三相变压器绕组接线， 连接组别：Y , y0,量通断、测阻值，分组对号入座。
21,量通断、测阻值，分组对号入座定三相,如何定三个相？（一）,高压绕组,在高压侧选一个绕组加电压， 分析其余5个绕组电压值,,,,31.1Ω,31.5Ω,31.4Ω,3.5Ω,3.5Ω,3.5Ω,10.6V,3.4V,中间相 V相,同相,中间相 V相,,找一找高低压绕组的关联相,U相,假定：W相,定首尾端,V相,U相,三相绕组可以连接？（联接组别: Y, y0 ）,W相,如何定首尾端？（二）,异,同,指定某一高压绕组的首尾端找出另二个绕组的首尾端 在高压侧，将U相、V相绕组串联后加电压，分析W 相的电压值 同理分析U相,,,V相,U相,W相,W=0.09V,,,U=13.9V,,首端,,尾端,低压绕组的首尾端？,,分相OK,同相同名端？,,,31.1Ω,31.5Ω,V相,U相,W相,,,,10.2V,,17.9V,10.2V,同名端（首—首）相联，越串越小 异名端（首—尾）相联，越串越大尾端,首端,31.4Ω,,,,,,,加标注,,端子标注（旧标）,A B C,X Y Z,a b c,x y z,尾端,首端,a b c,x y z,,31.1Ω,,,,3.5Ω,首端,尾端,,首端,新标?,端子标注（新标）,,,,A B C,X Y Z,a b c,,,,x y z,,,,U1 V1 W1,U2 V2 W2,,,,u1 v1 w1,u2 v2 w2,,,绕组可联接,,,,,,,,,加交流电压,比较电动势的大小？,磁场,中间相（V相）大,,比较电动势的大小？,外侧两相（U相W相）相等,,感应电动势的大小 E=4.44fNΦm,,,,,分组、分析其它5个绕组电压值的大小？,12V,,磁路？,高压绕组,低压绕组,,,,,分析其它5个绕组电压值的大小？,12V,,磁路？,,,,电动势？不等于零,,,,,,首,尾,这线两头联着？ 首---尾,,字,磁路？,~,~,~,,,,,电动势？约等于零,,,,这线两头联着？ 尾---尾,,字,磁路？,~,~,~,,,3、三相变压器绕组极性的测定方法,1、直流法 2、交流法 步骤1、三相绕组的首尾判断 步骤2、同相高、低压绕组的同名端测定。
步骤3、三相绕组的连接,,步骤1、三相绕组的首尾判断,A、用万用表找出6个绕组的端线 B、用万用表判断高、低压绕组 C、分相 步骤一：高、低压绕组分相（U相、V相、W 相） 步骤二：高压绕组分首尾端（两个版本）,,步骤1、三相绕组的首尾判断,C、分相 步骤一、高、低压绕组分相方法 在高压绕组一相加电压，分析其余5个绕组电压值1、 在中间相加电压----同相电压最大两外侧绕组的电压值相等2、在外侧一相加电压----同相电压最大其余两绕组中电压值大者为中间相.小者为另一外侧,练一练,步骤1、三相绕组的首尾判断（高压绕组）,C、分相 步骤二：高压绕组分辨首尾端方法（两个版本）U相、V相绕组串联后加电压，分析W 相的电压值 ★若首--首端线相联，则W 相电压值为零★若首—尾端线相联，则W 相电压值不等于零练习,步骤2、同相高、低压绕组的同名端测定与测定单相变压器同名端的方法 完全相同练一练,1 2 9,10 3 6,11 8 5,7 4 12,任务：三相变压器绕组接线， 连接组别：Y , y0 ( Y/Y12 ),,,,,,,,,步骤3、三相绕组的连接,U1 V1 W1,U2 V2 W2,u1 v1 w1,u2 v2 w2,在三相电压平衡时，三相磁路对称，三相总磁通为零。
高 压 侧 电 压 相 量 图,低 压 侧 电 压 相 量 图,？？,下周讲： 三相变压器的连接组别,明天2节课： 三相变压器绕组极性测定实操（实训五楼）,SAY YOU GOODBY！,,,三相变压器绕组极性的测定方法,1、直流法 2、交流法 步骤1、三相绕组的首尾判断 步骤2、同相高、低压绕组的同名端测定 步骤3、三相绕组的连接,,步骤1、三相绕组的首尾判断,A、用万用表找出6个绕组的端线 B、用万用表判断高、低压绕组 C、分相 步骤一：高、低压绕组分相（U相、V相、W 相） 步骤二：高压绕组分首尾端（两个版本）,,。
