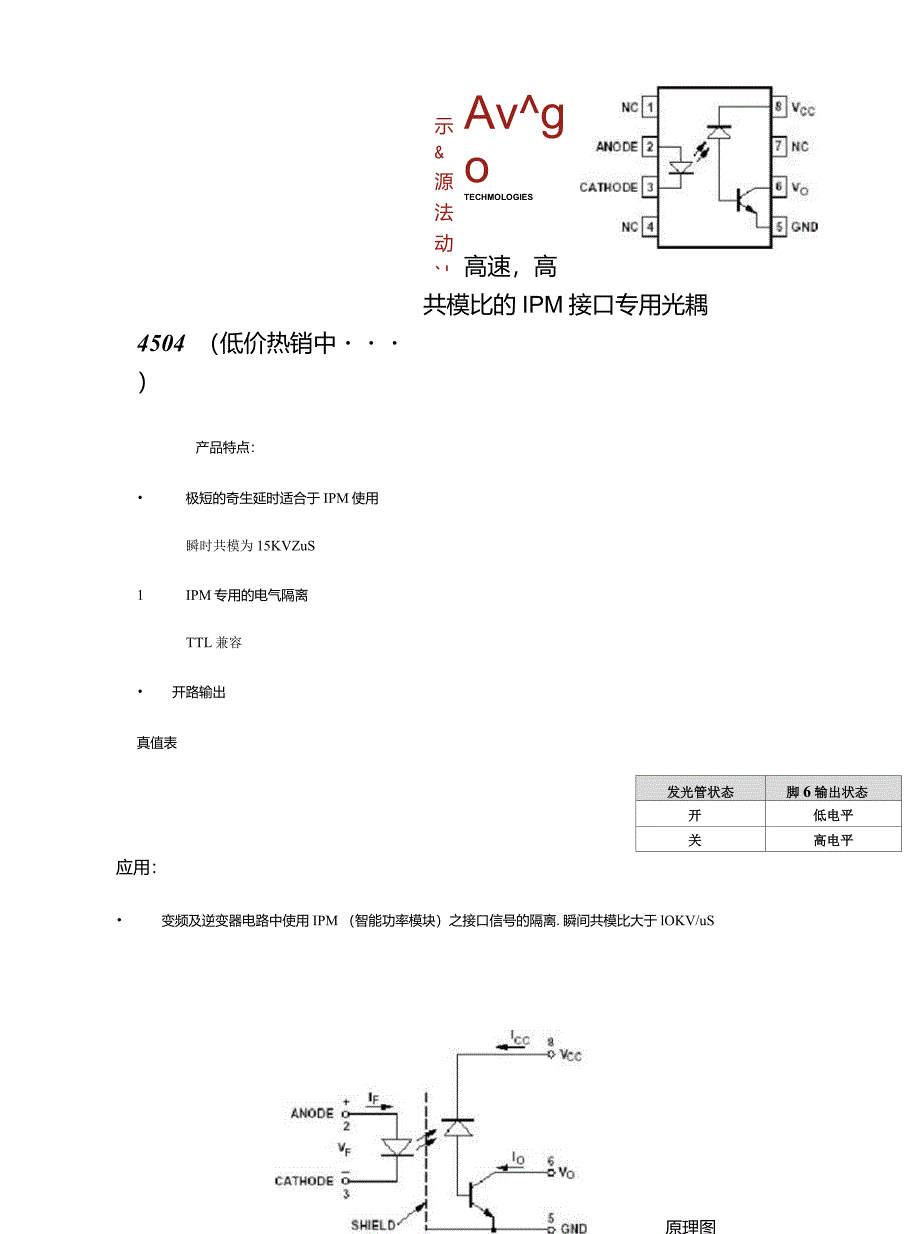

示&源法动计计Av^goTECHMOLOGIES高速，高共模比的IPM接口专用光耦4504 （低价热销中・・・）产品特点：• 极短的奇生延时适合于IPM使用瞬时共模为15KVZuS1 IPM专用的电气隔离TTL兼容• 开路输出真值表发光管状态脚6输出状态开低电平关高电平原理图应用：• 变频及逆变器电路中使用IPM （智能功率模块）之接口信号的隔离.瞬间共模比大于lOKV/uS产品概述:• 该款光耦是某国AVAG 0公司（原安捷伦公司）专为IPM等功率器件设计的光电隔离接口芯片• 内部集成高灵戟度光传感器• 极短的奇生延时为IPM应用中的高速开关的死区时间确保了安全.是功率器件接口的完莫解决方案• 通过了 UL, CSA, VDE的安全认证• 所有IPM数振手册均推荐该款芯片作为接口対装尺寸：最大额定值:参数 ■符号|最小值|最大值单位储存温度TS-55125工作温度TA-55100P正向输入电流IF25mA输入电流峰值@lmSIF150mA输入电流峰值〈luSIF21A输入信号电压（脚3-2）VR5V输入功率PIN45mA输出电流IO8mA输出峰值电流IOF16mA控制电压（脚8-5）Vcc0.530V输出电压（脚6-5）Vo0.520V输出功率PO100mW电气特性:符号聂小值最大值测试条件电几伶稔比CTR253260%IF=16mA, Vcc=4 5V籀虫低电平时「二0 20 4VIF=16mA, Vcc=4 5V.10=4 mA电平吋IOH0011HAIF=0mA, Vcc=15V,IO=4niA低电平时电源ICCL50200jlAIF=16mA, Vcc=15V高电平时电源ICCH0 0213IF=0mA. Vcc=15V檢入正向压降VF1517VIF=16mA败入反向电压BVR5VIR=10uA册入电客Qn60PFF=1MHZ, VF=0V下张浴延吋TPHL0 203pSF=20KJf=16mA上升沿运时TPLH0305F=20KJF=16mA隔离时压VISO2500V1分钟@25C隔葛电阻RIO1012Q评估电路:»F1. IF:榆入电流信号，假设为16mA,2. Vo:输出电压信号；3. tPHL, tPLH :输入输出之间的延时；4. RL的选择建议在10K-20K之间；5. CL的选择建议在lOpFTOOpF之间；6. 建议在5与8脚之间加O.luF去偶电容;7. 7脚柯8脚需要短路连接；设计中的死区时间和寄生延时的说明:该款产品提供了一些规格来帮助工程师“最小化死区时间”，这就是鼐奇生延时”误星规格.（公式：tPLH-PHL ）该公式不仅定义了光福需要多少时间延时来防止立通短路.而且还能设辰最佳死区状态。
LCC IOUT 1(PLIImin•»PLHmai-«PLMmin»•PLH moi . j ■•lURM-ON DELAY k*-l HI ED 2OUT 2CPLWmsi-lpmrein*-••PMLniM-
