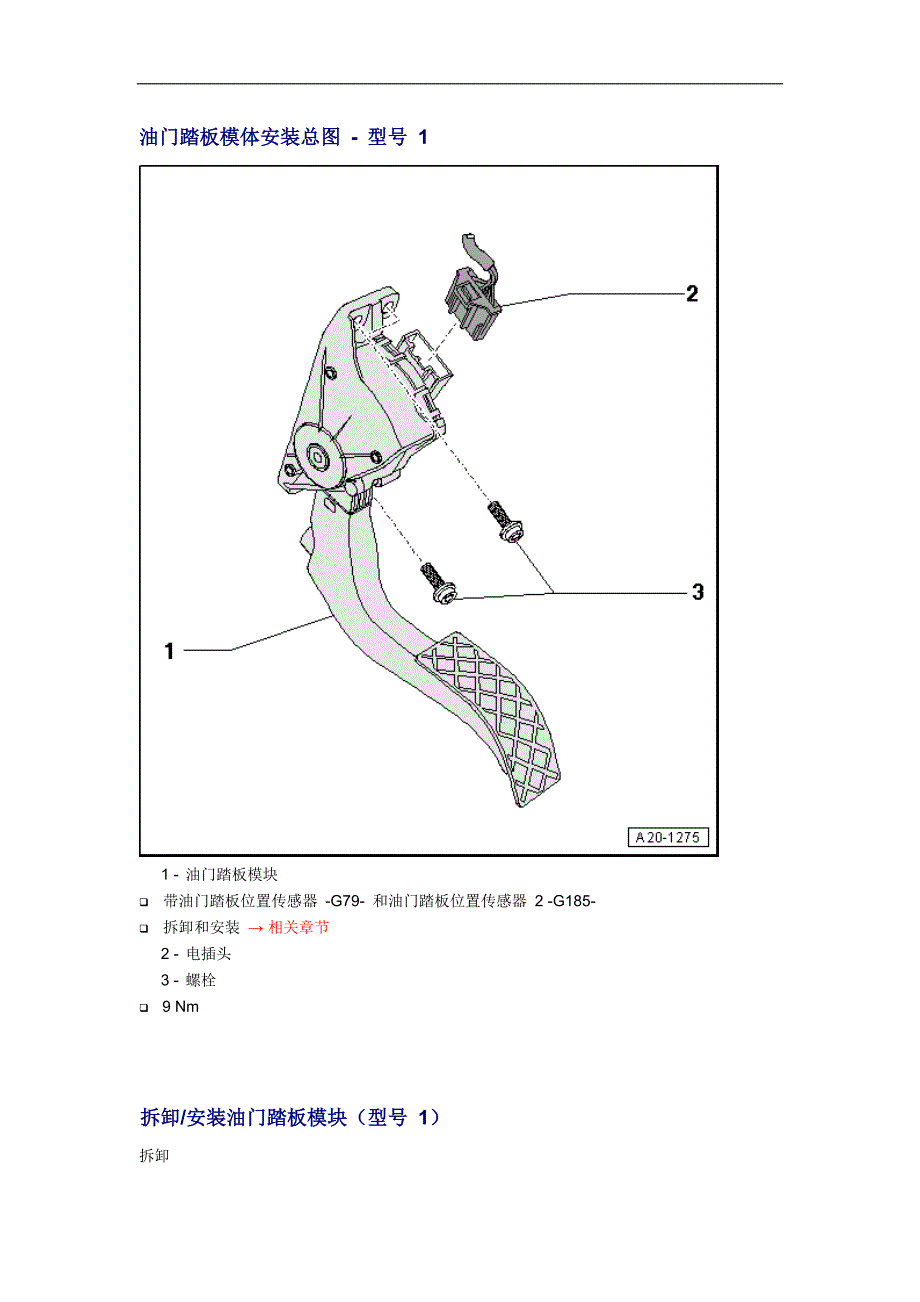

油门踏板模体安装总图 - 型号 11 - 油门踏板模块 带油门踏板位置传感器 -G79- 和油门踏板位置传感器 2 -G185- 拆卸和安装 → 相关章节2 - 电插头3 - 螺栓 9 Nm拆卸/安装油门踏板模块（型号 1） 拆卸– 拆下驾驶员侧下部仪表板护板 → Rep.-Gr.68– 脱开电插头连接 -2-– 旋出螺栓 -1- 和 -3-– 拆下加速踏板模块安装 拧紧力矩 → 相关章节安装以倒序进行，安装过程中要注意以下几点：– 安装驾驶员侧下部仪表板护板 → Rep.-Gr.68配备自动变速箱的汽车：– 更新后，在运行模式引导功能下进行强制降档匹配 → 车辆诊断、测量和信息系统 VAS 5051油门踏板模体安装总图 - 型号 21 - 油门踏板模块 带油门踏板位置传感器 -G79- 和油门踏板位置传感器 2 -G185- 拆卸和安装 → 相关章节2 - 踏板座3 - 螺栓 8 Nm4 - 电插头拆卸/安装油门踏板模块（型号 2） 拆卸请按以下方式操作：– 拆卸驾驶员侧下部仪表板护板 → Rep.-Gr.68– 脱开电插头 -2-，为此将开锁件 -1- 向上压 -箭头-。
– 拧出螺栓 -3- 并向下取下油门踏板模块安装 拧紧力矩 → 相关章节安装以倒序进行，同时要注意下列事项：– 将油门踏板模块 -4- 挂在踏板座 -1- 下面，安装对中销 -2- 并拧紧螺栓 -3-– 安装驾驶员侧下部仪表板护板 → Rep.-Gr.68配备自动变速箱的汽车：– 更新后，在运行模式引导功能下进行强制降档匹配 → 车辆诊断、测量和信息系统 VAS 5051。
