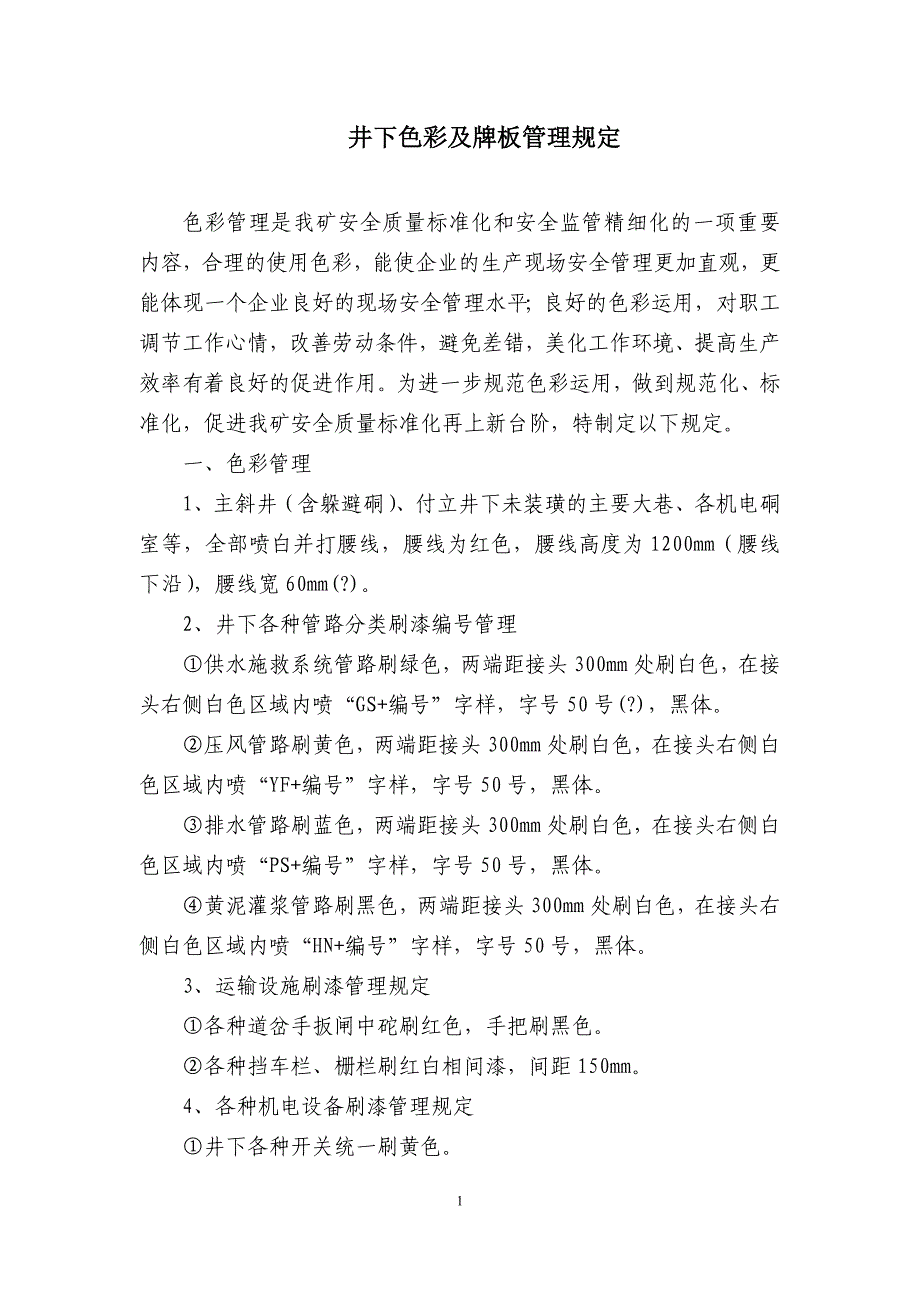

1井下色彩及牌板管理规定井下色彩及牌板管理规定色彩管理是我矿安全质量标准化和安全监管精细化的一项重要内容，合理的使用色彩，能使企业的生产现场安全管理更加直观，更能体现一个企业良好的现场安全管理水平；良好的色彩运用，对职工调节工作心情，改善劳动条件，避免差错，美化工作环境、提高生产效率有着良好的促进作用为进一步规范色彩运用，做到规范化、标准化，促进我矿安全质量标准化再上新台阶，特制定以下规定一、色彩管理1、主斜井（含躲避硐）、付立井下未装璜的主要大巷、各机电硐室等，全部喷白并打腰线，腰线为红色，腰线高度为 1200mm（腰线下沿），腰线宽 60mm(?)2、井下各种管路分类刷漆编号管理①供水施救系统管路刷绿色，两端距接头 300mm 处刷白色，在接头右侧白色区域内喷“GS+编号”字样，字号 50 号(?)，黑体②压风管路刷黄色，两端距接头 300mm 处刷白色，在接头右侧白色区域内喷“YF+编号”字样，字号 50 号，黑体③排水管路刷蓝色，两端距接头 300mm 处刷白色，在接头右侧白色区域内喷“PS+编号”字样，字号 50 号，黑体④黄泥灌浆管路刷黑色，两端距接头 300mm 处刷白色，在接头右侧白色区域内喷“HN+编号”字样，字号 50 号，黑体。
3、运输设施刷漆管理规定①各种道岔手扳闸中砣刷红色，手把刷黑色②各种挡车栏、栅栏刷红白相间漆，间距 150mm4、各种机电设备刷漆管理规定①井下各种开关统一刷黄色2②电机统一刷绿色③减速器统一刷天蓝色④皮带输送机支架刷天蓝色⑤皮带、溜子机头压机点柱刷红白相间漆，间距 200mm⑤机尾护罩刷黑色，皮带、溜子过桥底板刷黑色，扶手刷红白相间漆，间距 200mm⑥溜子挡煤板由机头侧开始编号，编号为白底红字，字号 50 号，黑体⑦井下各种绞车一律刷天蓝色5、一通三防设施管理标准①局部通风机机身刷绿色，风机底架刷黑色②风门门板刷蓝色，风门墙刷白色，周边刷红边③永久密闭刷红底白格，悬挂“禁止入内”标志④测风站巷壁抹面平滑，抹面长度为 5m，用白色涂料刷白，测风站两侧距测风站两边线各 10m 的位置画垂直于底板、宽 60mm 的红色标志线6、所有刷漆要求表面光洁，无漆瘤及薄厚不匀处，不同颜色的漆交汇处要与规定界面在同一横截面上，不准参差不齐二、牌板管理1、各区队指定牌板负责人，负责本区队的牌板使用和保护、回收2、巷道标示牌、避灾路线牌、禁止入内牌、放炮警戒牌等警示牌板必须使用反光标志3、牌板使用过程中，要保证牌板整洁，干净，完好，不得人为破坏，由于放炮、巷道变形等因素可能对牌板造成损坏的，要及时回收或移动牌板，凡因保护不当造成牌板损坏的，按牌板价格的双倍进行3处罚。
4、避灾路线牌吊挂要求：①避灾路线牌规格为：500mm×300mm②主要巷道的交叉点，必须安设避灾路线牌板指明避灾方向③牌板安设要求距巷道底板高度为 1.5m，牌板上下边与巷道底板平行④工作面及采区巷道的交叉点必须安设避灾路线牌板，每200m 一个⑤避灾路线标志牌统一采用铝塑板+反光膜制作，避水路线牌为绿底白字，避火路线牌为红底白字5、巷道标志牌吊挂要求：①巷道标志牌规格为：1000mm×600mm（15#）;600mm×400mm(9#)②主要巷道的交叉点，必须安设巷道标志牌板指明方向③牌板安设要求大巷吊挂在巷道正中顶板上，下方不影响行人、运料，采掘巷道要求悬挂在人行道侧巷帮，牌板上下边与巷道底板平行④工作面及采区巷道的交叉点必须安设巷道标志牌板⑤巷道标志牌统一采用铝塑板+反光膜，制作，形式为蓝底白字白色边框6、巷道里程牌吊挂要求：①里程牌规格为：200mm×300mm②从巷道开口处开始往里每 50m 吊挂一个里程牌③牌板的下边要平行于巷道的底板 ④里程牌统一使用铝塑板制作，形式为白底红字蓝色边框7、安全文化牌板吊挂要求：4①安全文化牌板规格为：1200mm×600mm②安 全 文 化 牌 板 要 吊 挂 在 光 线 明 亮 ， 支 护 完 好 ， 安 全 可 靠 的 位 置 。
③安全文化牌板要四角固定在巷帮，下边距底板 1200mm，上下边平行底板④安全文化牌板统一使用铝塑板、反光膜加不锈钢边框制作，内容为安全标语加背景图画8、材料牌吊挂要求：①材料牌规格为：200mm×300mm②牌板与材料要一一对应，牌板要求吊挂在巷道内位于材料上方的中间，所有牌板必须在一条直线上③牌板上要标明物料名称、型号、数量，物料的数量要与牌板所标明的数量相符9、采掘工作面牌板吊挂要求①牌板的吊挂位置：牌板吊挂于支护良好，安全可靠的巷道人行道一侧②牌板规格为：500mm×700mm，使用铝塑板加不锈钢边框制作，内容为蓝底红色标题白图白字③牌板吊挂：要求牌板吊挂在同一垂直面上，上下端对齐，可采用铁丝悬挂水平成一条直线，或制作图框进行悬挂，牌板之间不留间隙，牌板前后之间上下不能错动10、机电硐室牌板吊挂要求：①机电硐室门口要求吊挂硐室铭牌及“非工作人员禁止入内”或“高压危险”牌牌板规格根据硐室规格制作，白底红字不锈钢边框②硐室内吊挂各种设备管理制度及操作规程、系统图等，规格为 500mm×700mm，牌板格式为蓝底红色标题白字不锈钢边框③机电硐室内牌板先固定外框上，外框再和巷帮固定511、各种阀门牌板吊挂要求：①各种阀门牌板包括：供水管路闸阀、压风管路闸阀、供水施救点、压风施救点等。
②阀门牌规格为：200mm×120mm，使用铝塑板制作，白底蓝色边框③阀门牌内容包括：编号、地区、负责人④阀门牌要求用铅丝穿过上方两孔后，挂在阀门处，阀门牌要填写清楚，与实际相符12、一通三防牌板：①瓦斯检查牌、隔爆设施说明牌吊挂在各瓦斯测量点、设施中部人行道一侧，要求四角固定，不得摇摆，距底板高度 1400mm，上下边与底板平行②测风牌规格 400mm×600mm，吊挂在各测风站人行道侧，距底板 1400mm，四角固定③局部通风机牌规格 400mm×600mm，要求吊挂在各局部通风机前 5m 范围内，通风机牌内容应包括安装地点、风机型号、负责单位、供风长度、风量及各班负责人等，各项内容应填写清楚④风筒编号牌，风筒编号牌为直径 150mm 圆形不干胶贴纸，黄底红字，要求风筒自风机向出风口方向开始编号，编号贴于风筒中段面向行人方向⑤通风设施牌，规格 400mm×600mm，内容包括地点、名称、编号、材质、施工人、验收人、完成时间，主要吊挂在风门、密闭处，要求四角固定，内容填写清楚、准确13、探水牌板①钻窝说明牌，规格 500mm×700mm，内容包括钻窝名称、孔号、参数，要求吊挂在各钻窝外，四角固定，内容填写清楚、正确。
②钻探工程施工牌，规格 500mm×700mm，内容包括工程名称、6设计单位、施工单位、负责人、设计孔深、钻进深度、点班，要求吊挂在各钻孔施工处，每班填写，填写清楚、正确③超前探水牌，规格为直径 200mm、圆形蓝底红字、双色板雕刻，吊挂在-100 运输大巷距工作面最近一个钻窝以里至装岩机后巷道右侧，每 10m 一个④掘进工作面先探后掘巷道施工牌，规格 500mm×700mm,内容包括巷道名称、超前探深度、允许掘进距离、已掘进距离等，要求吊挂在距头 50m 处，每班填写，内容填写清楚、正确15、其它牌板，规格根据实际内容制定，吊挂在适当位置，要求整洁大方，内容符合实际，需填写的项目要填写清楚、正确。
