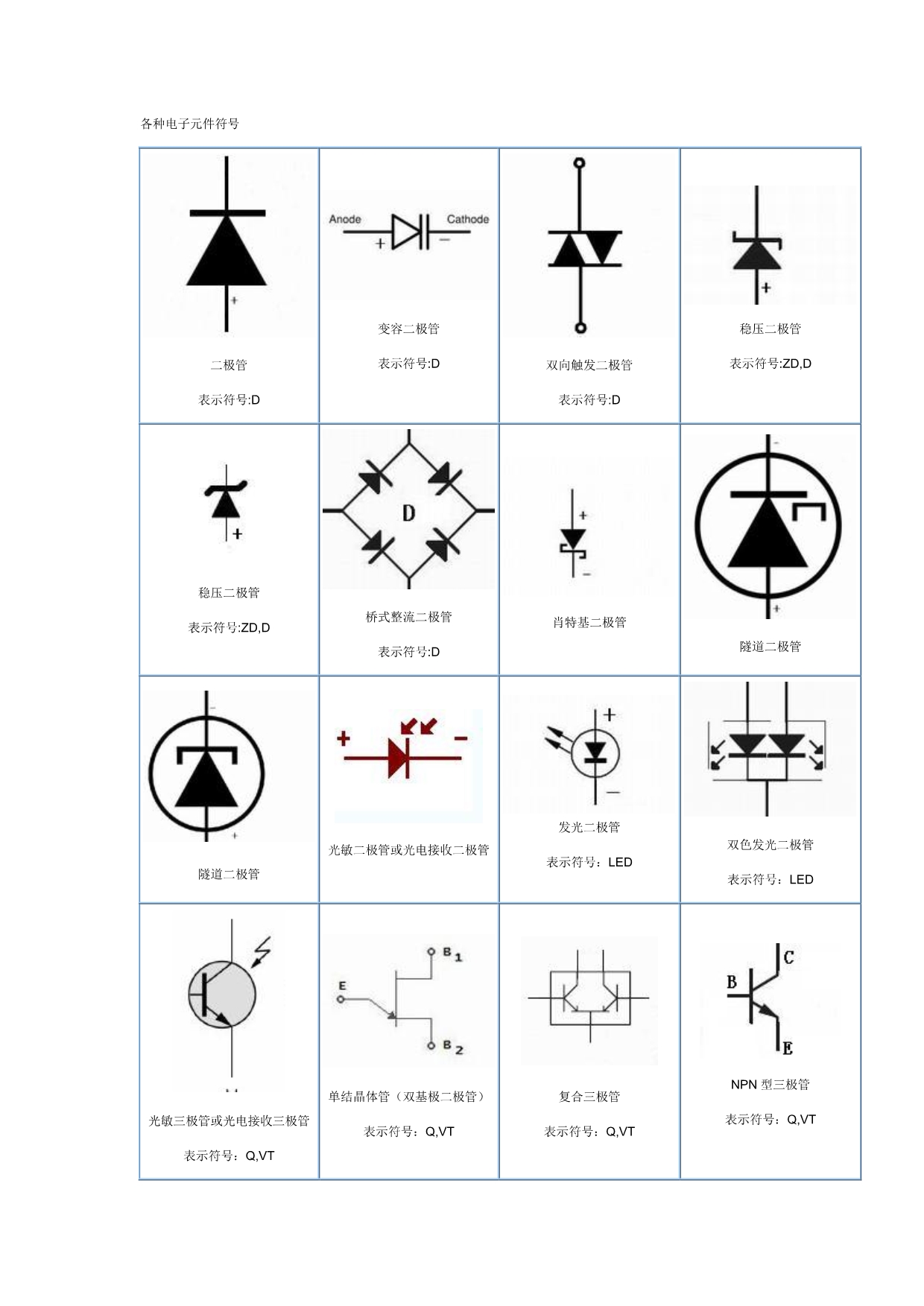

各种电子元件符号 二极管 表示符号 :D 变容二极管 表示符号 :D 双向触发二极管 表示符号 :D 稳压二极管 表示符号 :ZD,D 稳压二极管 表示符号 :ZD,D 桥式整流二极管 表示符号 :D 肖特基二极管 隧道二极管 隧道二极管 光敏二极管或光电接收二极管 发光二极管 表示符号： LED 双色发光二极管 表示符号： LED 光敏三极管或光电接收三极管 表示符号： Q,VT 单结晶体管（双基极二极管） 表示符号： Q,VT 复合三极管 表示符号： Q,VT NPN 型三极管 表示符号： Q,VT PNP 型三极管 表 示符号： Q,VT PNP 型三极管 表示符号： Q,VT NPN 型三极管 表示符号： Q,VT 带阻尼二极管 NPN 型三极管 表示符号： Q,VT 带阻尼二极管及电阻 NPN 型三极管 表示符号： Q,VT IGBT 场效应管 表示符号： Q,VT 带阻尼二极管 IGBT 场效应管 表示符号： Q,VT 电子元器件符号图形 接面型场效应管 P-JFET 接面型场效应管 N-JFET 场效应管增强型 P-MOS 场效应管增强型 N-MOS 场效应管耗尽型 P-MOS 场效应管耗尽型 N-MOS 电阻 电阻器或固定电阻 表示符号： R 电阻 电阻器或固定电阻 表示符号： R 电位器 表示符号 :VR， RP,W 可调电阻 表示符号 :VR， RP,W 电位器 表示符号 :VR， RP,W 可调电阻 表示符号 :VR， RP,W 三脚消磁电阻 表示符号： RT 二脚消磁电阻 表示符号： RT 压敏电阻 表示符号： RZ,VAR 热敏电阻 表示符号： RT 光敏电阻 CDS 电容（有极性电容） 表示符号： 电容（有极性电容） 表示符号： C 可调电容 表示符号： C 电容（无极性电容） 表示符号： C 四端光电光电耦合器 表示符号： IC， N 六端光电光电耦合器 表示符号： IC， N 电子元器件符号图形 单向可控硅 (晶闸管 ) 双向可控硅 (晶闸管 ) 双向可控硅 (晶闸管 ) 晶振 石英晶体振荡器 表示符号： X 晶振 石英晶体振荡器 表示符号： X 石英晶体滤波器 表示符号： X 双列集成电路 表示符号： IC 或 U 单列集成电路 表示符号： IC 或 U 运算放大器 倒相放大器 AND gate 非门 OR gate 或门 NAND gate 与非门 保险管 保险管 NOR gate 或非门 表示符号： F 表示符号： F 变压器 表示符号： T 永久磁铁电感 表示符号： L 带铁芯电感线圈 表示符号： L 继电器 继电器 线路输入端子 电子元器件符号图形 按键开关 表示符号 :S 双极开关 扬声器 电池 或直流电源 电池 或直流电源 电流源 特别重要的 AC 交流 DC 直流 公共接地端 恒压源 恒流源 信号源 GND 公共接地端 。
