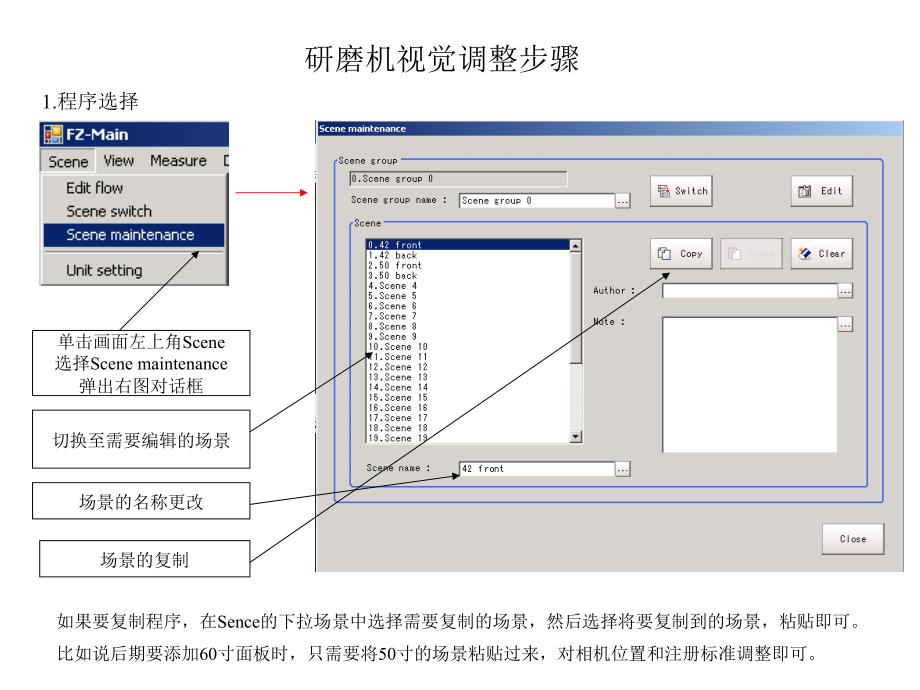

研磨机视觉调整步骤1.程序选择单击画面左上角Scene 选择Scene maintenance 弹出右图对话框切换至需要编辑的场景场景的名称更改场景的复制如果要复制程序，在Sence的下拉场景中选择需要复制的场景，然后选择将要复制到的场景，粘贴即可比如说后期要添加60寸面板时，只需要将50寸的场景粘贴过来，对相机位置和注册标准调整即可RUN模式调整到Adjust模式在RUN模式下点击画面的右上角的Switch to Adjust mode即可相机的中心点如何调整在主画面中单击EC Circle Search，弹出右图菜单，在 此菜单中单击Output Paramater，弹出菜单如下:第三页在菜单中选择Calibration（标定），将标定选择OFF原理同上，第二个相机设置在另外一个EC Circle Search，同样在Output Paramater中将标定选择为OFF调整面板的MARK点到相机的中心点单击右上角的测试，这时选中流程菜单中的EC Circle Search，在其下方就可以看到测试MARK的中心点坐标 X，Y的中心坐标应该为（800，600）通过调整X轴，Y轴，角度，将两个MARK调整到相机的中心位置 。
除了看两个EC Circle Search中的中心坐标外，最好在观察一下Data output中的角度偏差为多少，便于调整 至相机中心点坐标值显示标准注册分别在两个EC Circle Search中，可以看到Circle register ，点击Edit，将显示出来的圆重新框 住新的两个MARK点，尽量使圆全部框住MARK点，这样计算出来的精度高框住之后单击 OK，就表示图像标准已经注册好MARK点尺寸更改在calcuation中，可以看到有一项L，L就表示两个MARK点距离，程序中L值要与正在测试面 板尺寸相对应否则计算出来偏差值有问题最后调整：当上面的所有步骤完成后还要返回到最初的状态：1.在EC Circle Search中把Output Paramater中的Calibration选择为ON2.机器手动测试一下调整的精度3.将Adjust Mode调整到RUN即可后续有什么不明白的地方，可以直接联系我陈毅13474118755。
