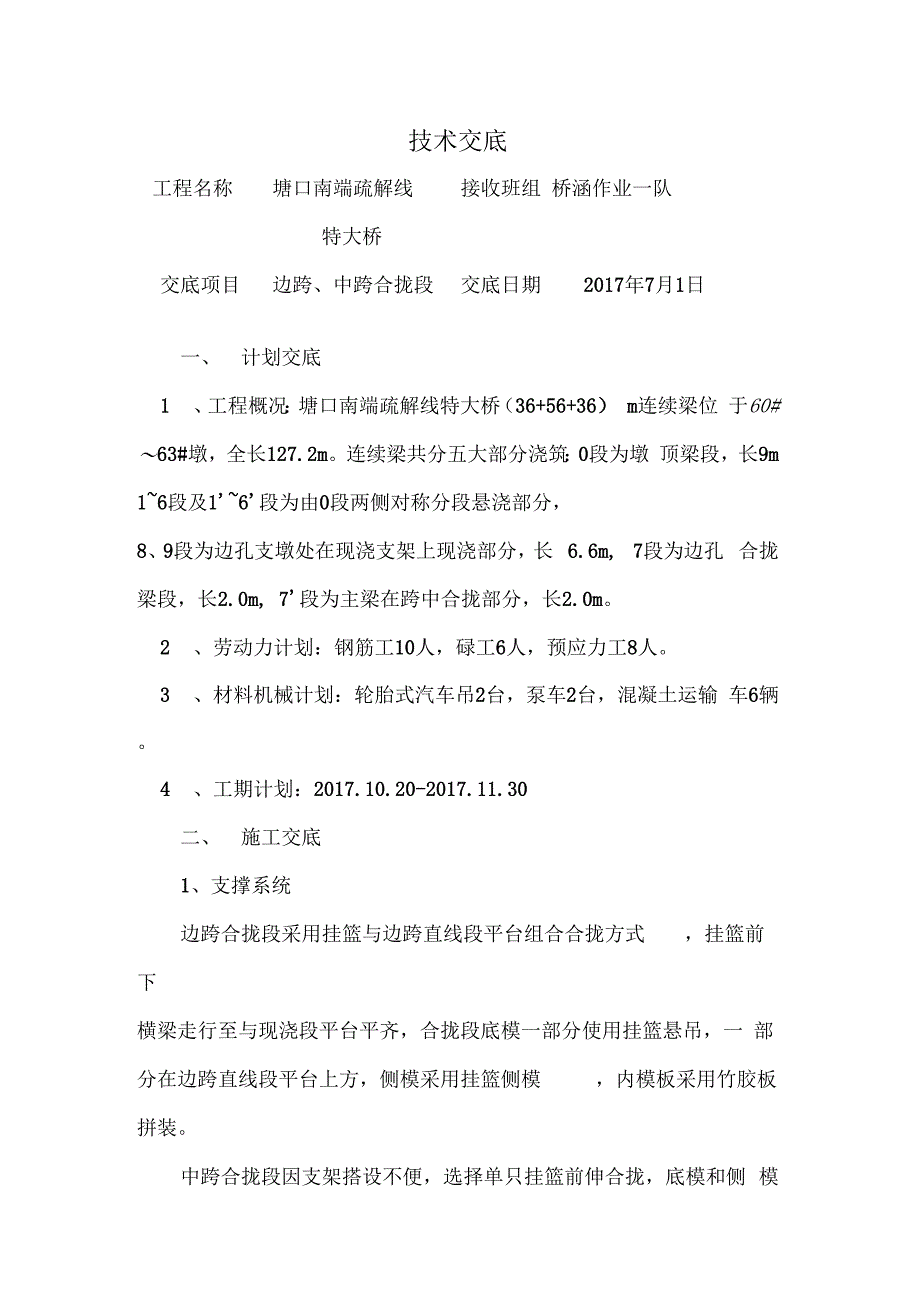

技术交底工程名称 塘口南端疏解线 接收班组 桥涵作业一队特大桥交底项目 边跨、中跨合拢段 交底日期 2017年7月1日一、 计划交底1 、工程概况：塘口南端疏解线特大桥（36+56+36） m连续梁位 于60#〜63#墩，全长127.2m连续梁共分五大部分浇筑：0段为墩 顶梁段，长9m 1~6段及1~6段为由0段两侧对称分段悬浇部分，8、9段为边孔支墩处在现浇支架上现浇部分，长 6.6m, 7段为边孔 合拢梁段，长2.0m, 7段为主梁在跨中合拢部分，长2.0m2 、劳动力计划：钢筋工10人，碌工6人，预应力工8人3 、材料机械计划：轮胎式汽车吊2台，泵车2台，混凝土运输 车6辆4 、工期计划：2017.10.20-2017.11.30二、 施工交底1、支撑系统边跨合拢段采用挂篮与边跨直线段平台组合合拢方式 ，挂篮前下横梁走行至与现浇段平台平齐，合拢段底模一部分使用挂篮悬吊，一 部分在边跨直线段平台上方，侧模采用挂篮侧模 ，内模板采用竹胶板拼装中跨合拢段因支架搭设不便，选择单只挂篮前伸合拢，底模和侧 模系统直接利用挂篮底侧模系统，横隔板内模采用竹胶板及方木拼装 此文档仅供学习和交流加固。
2、 合拢前临时锁定边跨合拢段临时锁定采用“外劲性骨架”；中跨合拢段临时锁定采用“内劲性骨架 +临时张拉钢束”3、 施工顺序按照设计图施工顺序，先对称合拢两个边跨再合拢中跨4、 边跨合拢段施工工艺4.1工艺流程根据设计图及相关要求，确定边跨合拢段施工工艺流程如下图临时支墩拆除、落梁支座锁定拆除4.2施工步骤4.2.1挂篮前移边跨侧挂篮前移，前下横梁与边跨现浇段支架贝雷梁接触后停止 移动，利用6#顶板、底板段预留孔洞将挂篮锚固挂篮的移动（或移除）必须遵循以下几点：1） 连续梁61#主墩的两个挂篮率先完成6#段的施工，中跨侧挂篮后移一定距离锚固（以不影响合拢段施工为原则）， 62主墩的两个挂篮在施工完6#段后，边跨侧及中跨侧挂篮对称前移一段距离分 别施工边跨合拢段和中跨合拢段待中跨合拢段混凝土达到设计强度 后，张拉全部纵向预应力束并压浆，拆除 4只挂篮2） 因挂篮前吊杆影响，挂篮后移作业时，应将底侧模等部件提 前拆卸吊装下桥，然后再将挂篮主桁后移一定距离后锚固，逐件拆除4.2.2支架搭设合拢段总计2m长,边跨合拢段支架与边跨现浇段支架一起搭设，利用边跨现浇段贝雷梁作为合拢段支架的一部分，此段长度 1.5m,另一部分使用边跨侧挂篮作为边跨合拢段支架，在边跨 6#节段施工完成后前移0.5m后与边跨现浇段对接后锚固，利用挂篮底模平台作 为施工吊架。
注意合拢段施工时将顶板、底板与挂篮前吊带冲突的位置做留孔处理，保证后期挂篮能够拆除4.2.3底侧模安装边跨合拢段底侧模采用挂篮底侧模，在挂篮走行到位后校正安装，底侧模安装必须与已完成的 6#段及现浇段混凝土结合紧密，发现不密贴现象及时采用双面胶条密封处理4.2.4钢筋安装因合拢段长度为2.0m,钢筋和预应力管道布置密集，再加上劲 性骨架干扰，钢筋和预应力管道安装较困难，合拢段纵向预应力管道 安装时，必须高度重视接头管的安装质量，因为合拢后应力复杂再加 上钢筋密集操作不便，操作稍有不慎就很容易出现漏浆堵管现象合拢段纵向钢束一般较长，采用后穿法有一定困难，如采取先穿 法施工，必须确保采取可靠措施保证管道不漏浆， 同时在混凝土浇筑 过程中应安排专人拖动钢绞线4.2.5内模安装合拢段内模可采用木模，过人洞模型应提前加工成型，整体吊装 上桥安装4.2.6合拢段锁定根据湛江当地气温情况，合拢锁定时间应安排在一天中温度最低的时间为每日的0点至5点之间，焊接劲性骨架安排在 0点至至2 点，临时纵向束张拉安排在2点至5点，合拢段混凝土浇筑时间安排 第二日0点至5点1）合拢段锁定边跨合拢段锁定采用“外劲性骨架”方案。
劲性骨架连接钢板应 在合拢段两侧节段施工时提前预埋1) 劲性骨架的功能：用来连接两端梁，保证合拢段净空，防 止在浇筑合拢段混凝土的过程中及合拢段混凝土未达到设计强度的养护过程中梁两端错动，同时用来抵抗合拢段因温度升高而产生的压 应力及梁体可能错动而引起的竖向剪应力 一般情况下，劲性骨架在合拢段混凝土内部或者外部设置均可，本边跨合拢方案采用外部设置 劲性骨架方案2) 劲性骨架的设计：边跨现浇段及6#段在内箱紧靠倒角及梁 面腹板中心顶面各预埋6块60cm高,10cm宽,2cm厚的钢板,钢板下 方加焊中20螺纹钢筋形成钢筋网片增加抗拔力纵横向槽钢与梁体钢 筋焊接成一整体考虑劲性骨架材料合拢期间可能发生温度骤降的情况，确保万无一失，特加强边跨合拢段劲性骨架设计，采用 2根［36 槽钢焊成1根口字形型钢，每个合拢段设置4根合拢口锁定骨架图如下—-—s—AA I-,1:4075/2 , J0(3) 劲性骨架施工:① 劲性骨架安装必须按照方案图严格执行， 确保安装质量，所有 结构焊缝必须全部满焊，焊缝高度不小于 8mm② 劲性骨架的锁定尽量在温度较低时进行，且尽量缩短锁定焊接时间，实际施工时可提前将合拢口一侧的劲性骨架焊接好， 锁定时安排4名熟练制焊工操作4台电焊机同时焊接劲性骨架，尽可能缩短焊 接时间且又必须保证焊接质量合格并足以抵抗临时纵向束张拉的压 缩力。
③ 劲性骨架箱梁内锚固槽钢预埋件，应根据方案图要求在 6#段和支架现浇段施工时安装好，定位准确2）临时张拉钢束设计施工张拉临时钢束的作用：由于劲性骨架采用焊缝连接，焊缝抗拉能 力低，故采用临时预应力来抵抗合拢段两端梁体因温度降低收缩而在 合拢段混凝土中产生的拉应力临时钢束张拉的设计：待中跨合拢段混凝土强度达到设计要求后，再将临时钢束张拉至设计吨位临时钢束张拉的施工：劲性骨架焊接锁定完成后，应立即进行临 时钢束的张拉，四束临时钢束的张拉应在2小时内完成施工时，应 提前将千斤顶安装等准备工作做好4.2.7边墩支座约束的解除合拢段锁定后应立即解除边墩上下支座板临时约束4.2.8混凝土的浇筑1）边跨合拢段混凝土浇筑前 3天应连续观测（4小时一次）合 拢口高程变化、合拢段长度变化情况，提前7天进行温度监测确定温 度变化与高程、合拢口长度之间的关系，确定混凝土的浇筑时间2） 合拢段混凝土浇筑时间，应选择在当天温度最低且浇筑完毕后温度缓慢上升的时候进行，一般选择在凌晨 12 : 00开始浇筑，边 跨合拢段32.3m3混凝土应尽快完成浇筑（控制在 2小时内）3） 合拢段混凝土采用微膨胀混凝土，且混凝土强度等级提高一 级，合拢段混凝土配合比根据实验室试配情况予以确定。
4） 合拢段混凝土浇筑后，严防施工扰动，采用土工布覆盖洒水 养护，必须保持合拢段混凝土始终处于湿润状态养护时应对合拢段 两侧相邻节段同时养生5） 边跨合拢段混凝土浇筑前，必须仔细检查外模与已浇筑节段的密贴程度；合拢段两侧既有节段混凝土接茬面必须认真凿毛， 去除浮松混凝土，并在混凝土浇筑前洒水充分湿润4.2.9边跨合拢段钢束张拉边跨合拢段浇筑后，待混凝土强度达到设计要求，将临时张拉的 钢束补张拉到设计吨位，拆除边跨现浇段支架与主墩临时固结， 落梁 后一次张拉边跨纵向剩余预应力束边跨合拢段纵向钢束张拉完成后，按照设计要求进行竖向预应力 筋的张拉4.2.10拆除边跨支架边跨现浇段支架应在边跨合拢段临时预应力纵向钢束张拉完成 后，临时支墩拆除前拆除边跨支架现浇段和边跨合拢段支架4.2.11临时支墩的拆除按照设计要求，边跨合拢段强度达到设计要求且临时预应力钢束在张拉到位，边孔支架落架后开始拆除临时支墩临时支墩的拆除必 须遵循以下几点：1） 临时支墩拆除前，应在中跨墩顶、1/2悬臂处、悬臂端分别 设置3个观测点（梁体中心线和翼板内 50cm）,用以监控拆除作业 时观测点的高程和位移变化情况，发现问题，应立即停止拆除作业， 查明原因，采取措施后放可继续作业。
2） 临时支墩的拆除时间为，边孔支架落架后，中跨合拢段劲性 骨架焊接之前3） 临时支墩的拆除应遵循“同时、对称”的原则，主墩旁的四 根临时支墩应同步进行拆除作业四个临时支墩与梁体应基本在同一 时刻与梁体剥离，解除固结（确保靠近边跨方向的临时支墩比中跨方 向的稍早拆除），同侧的临时支墩应在同一时刻与梁体解除固结4） 临时支墩拆除时，先解除临时支墩顶与梁体的固结，然后再 拔除临时支墩实际施工时，提前在支墩钢管上焊接操作平台，先将 临时支墩顶钢筋剥出，用氧气乙焕烧断，然后再用风镐将临时支墩混 凝土与梁体剥离临时支墩凿除作业时，应注意保护好梁体混凝土不 受损伤，且应对梁底接触面进行修补，修补砂浆内应掺加高强胶水5） 临时支墩拆除时，应采取可靠措施，确保施工机械和人员的 安全5、中跨合拢段施工方案5.1工艺流程根据设计图及相关规范要求，确定中跨合拢段施工工艺流程如下 此文档仅供学习和交流中跨合拢段施工工艺流程图5.2施工工艺5.2.1合拢段挂篮就位中跨合拢段支架模板，利用61墩6#悬臂段浇筑的中跨侧挂篮施 工，另外一个主墩的中跨侧挂篮退回两个节段且不影响合拢段施工， 待合拢段浇注完并且强度起来张拉结束后。
中跨合拢段施工前，应在合拢口两侧梁端预埋挂篮施工中跨合拢 段前吊杆、后锚等预留孔道5.2.2钢筋模板安装同边跨合拢段5.2.3合拢段锁定中跨合拢段因处于横隔板位置故锁定采用“内劲性骨架 +张拉临时钢束”方案，中跨合拢段锁定时，先焊接劲性骨架锁定，然后迅速 完成临时钢束的的张拉劲性骨架连接钢板在合拢段两侧节段施工时 提前预埋1) 劲性骨架施工(1)劲性骨架的设计：边跨现浇段及 6#段在内箱紧靠倒角及梁 面腹板中心顶面各预埋6块60cm高,10cm宽,2cm厚的钢板,钢板下 方加焊中20螺纹钢筋形成钢筋网片增加抗拔力纵横向槽钢与梁体钢 筋焊接成一整体考虑劲性骨架材料合拢期间可能发生温度骤降的情 况，确保万无一失，特加强边跨合拢段劲性骨架设计，采用 2根［36 槽钢焊成1根口字形型钢，每个合拢段设置4根2)劲性骨架施工：① 劲性骨架安装必须按照方案图严格执行， 确保安装质量，所有焊缝必须全部满焊，且焊缝高度不小于 8mm② 劲性骨架的锁定尽量在温度较低时进行，且尽量缩短锁定焊接时间，实际施工时可提前将合拢口一侧的劲性骨架焊接好， 锁定时安排4名熟练制焊工操作4台电焊机同时焊接劲性骨架，尽可能缩短焊 接时间且又必须保证焊接质量合格并足以抵抗临时纵向束张拉的压 缩力。
③ 劲性骨架箱梁内锚固槽钢预埋件，应根据方案图要求在两个主墩中跨侧的6 #段施工时安装好，定位准确④ 合拢段配载措施A、 合拢段两侧配载大小为合拢段混凝土重量的 1/2B、 计划配载采用水箱配重，配载必须在劲型骨架锁定前到位C、 灌注混凝土施工过程中，根据混凝土的灌注速度，和单个混凝土预制块的重量同步减载，减载工作由专人指挥完成2）临时张拉钢束设计施工临时钢束张拉的设计：待中跨合拢段混凝土强度达到设计要求后,再将临时锁定钢束张拉至设计吨位锚固临时钢束张拉的施工：劲性骨架焊接锁定完成后，应立即进行临 时钢束的张拉，临时钢束的张拉应在2小时内完成施工时，应提前 将千斤顶安装等准备工作做好5.2.4主墩支座约束的解除中跨合拢段临时钢束张拉结束后，混凝土浇筑前应对主墩纵向活 动支座约束进行解除5.2.5混凝土的浇筑中跨合拢段混凝土浇筑同边跨合拢段混凝土施工相。
