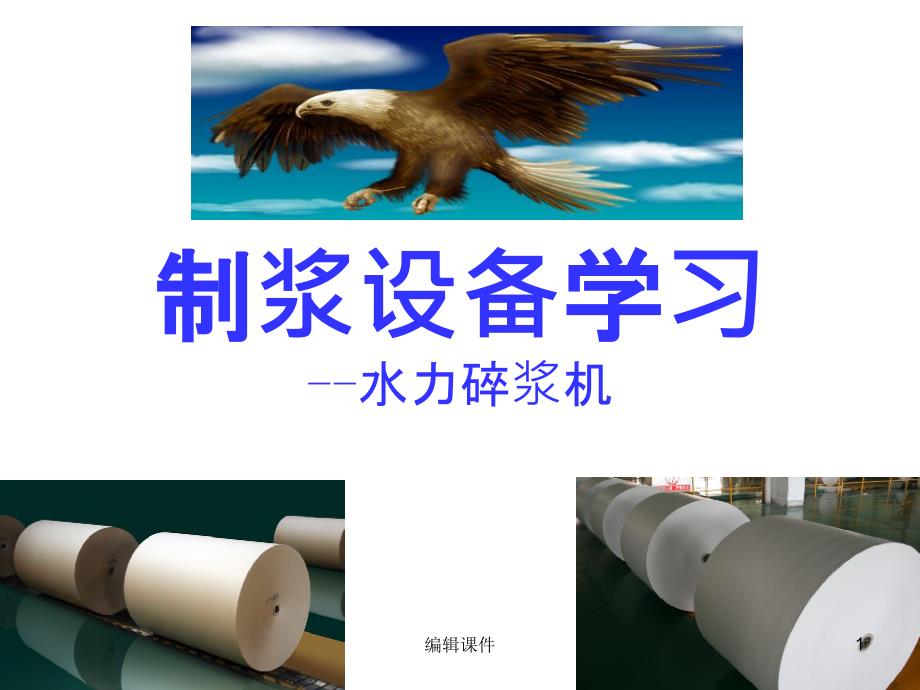

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,,编辑课件,*,制浆设备学习,--,水力碎浆机,,编辑课件,1,制浆设备学习--水力碎浆机编辑课件1,碎浆机的作用,碎浆机又称水力碎浆机，作用是把白水和浆板、废纸、损纸等原料混合，把原料碎解成纤维，排出原料中的较大轻杂质和重杂质，制成纤维和水的悬浮物,—,浆料碎浆的目的是最大限度的分离纤维，尽可能的保持杂质不被碎解编辑课件,2,碎浆机的作用碎浆机又称水力碎浆机，作用是把白水和浆板、废纸、,碎浆机结构和原理,一、设备结构,:,槽体：钢结构，用于储存待处理的物料，,包括一个抽浆室，抽浆室的上面是筛板良浆通过孔板进入抽,,浆室并输送到系统的下一个设备,转子,:,合金钢制作，用于搅拌槽体内的物料，提高原料与水的混合能力，加速纤维与杂质的分离筛板,:,带有圆形孔的，板状结构，安装在转子下方，用于分离槽体中物料中的纤维和未碎解的物料及杂质总承：用于碎浆机转子、轴、轴承及轴承支架的装配传动；用于带动转子的转动，分皮带传动和减速箱传动二,.,工作原理：,碎浆机的碎浆作用主要是由转子的机械作用和转子转动时的水力剪切作用产生。
一方面是转子旋翼强烈的击碎与它相接触的经过湿润的原料和纤维束,,,另一方面,,,由于转子转动产生强力的涡旋,,,使转子轮缘周围形成一个高速的湍流区域,,,而且接近槽体内壁的物料流动速度是低于湍流区域速度的,,,他们两者之间的速度差,,,使纤维物料之间互相摩擦并产生水力剪切作用,,,加速原料的破碎和纤维的离解,.,,,编辑课件,3,碎浆机结构和原理一、设备结构:编辑课件3,碎浆机的分类,根据生产方式分：,间歇式和连续式,根据转子安装方式分：,立式（轴垂直水平面）和卧式（轴 平行水平面）,根据碎解浓度分：,低浓型（,＜,6%,）,和中浓型（,8-12%,）,编辑课件,4,碎浆机的分类根据生产方式分：编辑课件4,低浓连续立式水力碎浆机,（山鹰公司现有设备）,钢结构壳体（圆柱型或,D,型）,立式安装,用于碎解,OCC,原料,出浆浓度,3.5,—,4.5%,连续出浆和连续排,渣,皮带传动和减速箱传动,,编辑课件,5,低浓连续立式水力碎浆机 （山鹰公司现有设备）钢结构壳体（圆柱,KBC,公司,D,型水力碎浆机,D,型碎浆机的设计是通过改变旋流中心位置使浆料达到最佳的浸没效果，从而使转子与浆料更快、更多地接触。
下面,A,图和,B,图将,D,型碎浆机浆料的路径与传统的圆形槽体碎浆机进行了比较，传统的碎浆机产生不能被破坏的环形流使浆料从进入点沿螺旋路径向旋涡中心移,,动，逐渐浸没并由转子碎解而,D,型碎浆机的结构打破了这种流动形式，使浆料更快地到,,达旋涡中心与转子接触这样，在同样的动力消耗和空间下，减少碎浆时间并能提高产量编辑课件,6,KBC公司D型水力碎浆机D型碎浆机的设计是通过改变旋流中心位,碎浆机的浆料运行轨迹比较,A,图,B,图,编辑课件,7,碎浆机的浆料运行轨迹比较A图,D,型水力碎浆机,槽体,转子,物料流向示意,编辑课件,8,D型水力碎浆机槽体编辑课件8,KBC,碎解系统经典流程,编辑课件,9,KBC碎解系统经典流程编辑课件9,D,型水力碎浆机的附属设备,绞绳机,切绳机,沉渣井,抓斗,水力轻杂机,圆筒筛,注：碎浆机的附属设备是为了保证碎浆机能连续稳定的生产编辑课件,10,D型水力碎浆机的附属设备绞绳机编辑课件10,D,型碎浆机的附属设备,绞绳机和切绳机,绞绳机用来除去打包线、塑料、等缠绕物，以及由于碎浆机作用形成的夹杂在绞绳中的其他杂物绞绳机安装在,D,型碎浆机槽体的边缘为了方便运输和处理，切绳机浆绞出的绞绳剪切成小段。
编辑课件,11,D型碎浆机的附属设备绞绳机和切绳机编辑课件11,D,型碎浆机的附属设备,沉渣井和抓斗,沉渣井安装在,D,型碎浆机槽体一侧，通过一个了溜槽与碎浆机底部开孔相连，重杂质和轻杂质由转子的作用从碎浆机中进入沉渣井，重杂质沉积在废料井中，由液压抓斗抓出纤维、未碎解的原料碎片和轻渣从沉渣井上部的溢流进料箱进入水力清杂机编辑课件,12,D型碎浆机的附属设备沉渣井和抓斗编辑课件12,D,型碎浆机的附属设备,水力清杂机,,对沉渣井来的物料进行再碎机，分离杂质和纤维编辑课件,13,D型碎浆机的附属设备水力清杂机编辑课件13,D,型水力碎浆机的附属设备,圆筒筛,,浓缩水力清杂机的渣浆，回收渣浆中的纤维编辑课件,14,D型水力碎浆机的附属设备圆筒筛编辑课件14,D,型水力碎浆机及附属设备的控制,碎浆机槽体液位控制,-LIC,；,碎浆机出浆浓度控制,-QIC,；,碎浆机减速箱润滑油的温度、压力和过滤器压差检测,-TS,、,-PS,、,-PDS,；,绞绳机的提升时间和等待时间控制,-KS,；,水力清杂机的运行时间控制,-KS,编辑课件,15,D型水力碎浆机及附属设备的控制碎浆机槽体液位控制-LIC；编,水力清杂机运行控制顺序,反冲：打开进浆阀,1,打开淘洗水阀,3,进浆：打开进浆阀,1,打开良浆阀,2,碎解：打开回流阀,4,淘洗：打开淘洗水阀,3,打开回流阀,4,排轻渣：打开冲洗水阀,5,打开轻渣阀,6,排重渣：打开重渣阀,7,注：在以上步骤中，未注明打开的阀门都是关闭状态。
编辑课件,16,水力清杂机运行控制顺序反冲：打开进浆阀1 打开淘洗水阀3,D,型碎浆机的操作,正常开机步骤,打开润滑油冷却器的水阀，启动减速箱油泵,(,如果装有齿轮箱传 动,),打开碎浆机轴填料密封水打开转子下冲洗水打开沉渣井冲洗白水阀将碎浆机槽体内加水至碎浆机槽体上沿以下 约,1,米处，启动碎浆机传动启动链板输送机向碎浆机内投料投入原料保证碎浆机出浆浓度在,3.5-4.5%,通过液位控制阀调节加入水量来保持所需的液位启动绞绳机，绞绳提升投入自动启动圆筒筛和水力清杂机，水力清杂机投入自动运行定时用抓斗提升机和抓斗浆沉渣井内的重杂质抓出编辑课件,17,D型碎浆机的操作正常开机步骤编辑课件17,VOITH,水力碎浆机,（新项目碎浆机）,IntensaPulper R. (Recovered),Recovered paper grades,编辑课件,18,VOITH水力碎浆机 （新项目碎浆机）IntensaPul,VOITH,水力碎浆机,IntensaPulper IP,Conventional,编辑课件,19,VOITH水力碎浆机IntensaPulper IPConv,VOITH,水力碎浆机,槽体与转子,双锥型,分离渣浆,对称的槽,体形状,编辑课件,20,VOITH水力碎浆机槽体与转子双锥型分离渣浆对称的槽编辑课件,VOITH,碎浆机特点,IntensaPulper,Conventionel,,带双锥的槽体浆流产生的环流比传统的单锥槽体产生的环流更完美。
如何节能，减小流动损失？,,,编辑课件,21,VOITH碎浆机特点IntensaPulperConvent,VOITH,碎浆机特点,如何节能，减小流动损失？,编辑课件,22,VOITH碎浆机特点如何节能，减小流动损失？编辑课件22,VOITH,碎解系统的标准流程,编辑课件,23,VOITH碎解系统的标准流程 编辑课件23,VOITH,水力碎浆机的附属设备,绞绳机,切绳机,沉淀罐,疏解泵,再碎机,圆筒筛,编辑课件,24,VOITH水力碎浆机的附属设备绞绳机编辑课件24,VOITH,水力碎浆机的附属设备,绞绳机和切绳机,编辑课件,25,VOITH水力碎浆机的附属设备绞绳机和切绳机编辑课件25,VOITH,水力碎浆机的附属设备,沉淀罐,编辑课件,26,VOITH水力碎浆机的附属设备沉淀罐编辑课件26,VOITH,水力碎浆机的附属设备,疏解泵,Contaminex CM,,编辑课件,27,VOITH水力碎浆机的附属设备疏解泵Contaminex C,VOITH,水力碎浆机的附属设备,再碎机,IntensaMaXX,,编辑课件,28,VOITH水力碎浆机的附属设备再碎机IntensaMaXX,VOITH,水力碎浆机的附属设备,圆筒筛,Drum Screen STR,,,编辑课件,29,VOITH水力碎浆机的附属设备圆筒筛Drum Screen,VOITH,水力碎浆机及附属设备的控制,碎浆机槽体液位控制；,碎浆机出浆浓度控制；,碎浆机减速箱润滑油的温度、压力和过滤器压差检测；,绞绳机的提升时间和等待时间控制；,沉淀罐集渣和排渣时间控制；,再碎机的运行时间控制,。
编辑课件,30,VOITH水力碎浆机及附属设备的控制碎浆机槽体液位控制；编辑,再碎机的运行时间控制,,进浆：打开进浆阀,1,打开良浆阀,2,碎解：打开良浆阀,2,淘洗：打开淘洗水阀,3,打开良浆阀,2,排渣：打开冲洗水阀,3,打开轻渣阀,4,注：在以上步骤中，未注明打开的阀门都是关闭状态编辑课件,31,再碎机的运行时间控制编辑课件31,KBC,和,VOITH,水力碎浆机比较,碎解浓度：,kbc,是,3.5%,，,voith,是,4.5%,；,排重渣方式：,kbc,通过沉渣井，,voith,通过沉淀罐；,再碎机进浆方式：,kbc,由沉渣井直接进浆，,voith,通过疏解泵泵送进浆再碎机运行方式：,kbc,步骤复杂，部分良浆到卸料泵口；,voith,步骤较简单，良浆回碎浆机；,转子位置：,kbc,转子中心与槽体圆心重合，,voith,转子中心与槽体中心不重合槽体截面形式：,kbc,是,D,型，,voith,是圆形编辑课件,32,KBC和VOITH水力碎浆机比较碎解浓度：kbc是3.5%，,,谢谢观看！,编辑课件,33,谢谢观看！编辑课件33,。
