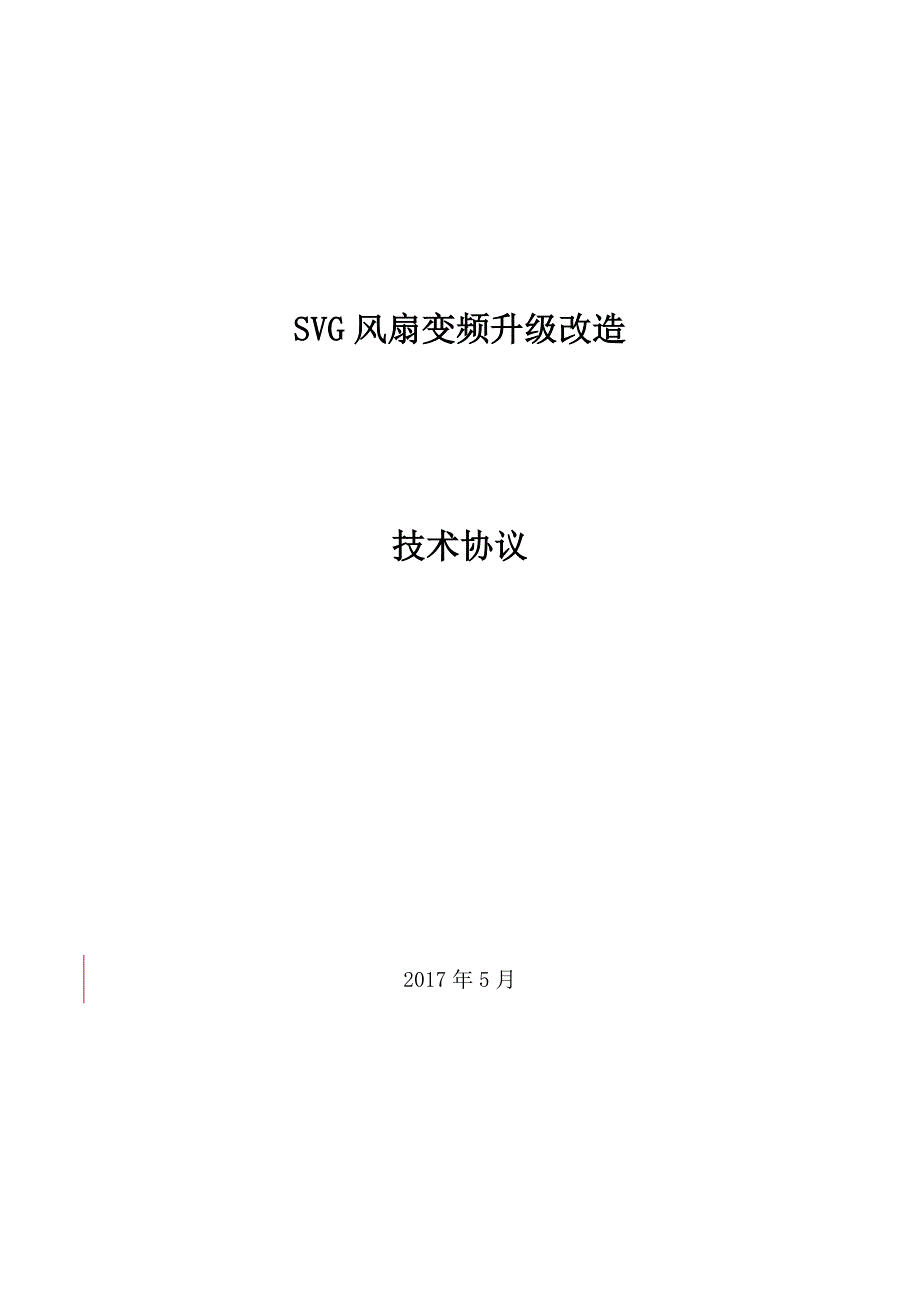

SVG 风扇变频升级改造技术协议2017 年 5 月大同利创光伏 SVG 风机变频器内蒙古京能赛汗风光电站电能质量监测装置升级改造 技术协议2一、改造原因现场 SVG 设备采用的是强迫风冷集装箱的 设备，此设备的特点就是通过集装箱后部风机的运行，强迫将集装箱后部的出风腔体中空气排出集装箱，然后由集装箱前部的进风口进入外部空气通过铝型材散热器将半导体器件 IGBT 工作时所产生的 热量排出集装箱，以保 证设备的正常运行这种强迫风冷的集装箱在现场运行的工程当中的缺点，1、由于设备所处的外界环境比较复杂，现场灰尘较多，风机一直处于满转速的状态，在很短的时间内就导致其集装箱前部的滤尘网严重堵塞，滤尘网的清除工作给现场带来极大的不变，如果没有及时清理滤尘网的灰尘， 滤尘 网严重堵塞，就会造成在集装箱的滤尘网周围或者门的周围由于集装箱负压的作用进入雨水等问题，甚至引起设备超温跳闸从而导致设备存在不稳定的因素存在2、由于风机一直都是额定功率运行，厂用电量较高对电量造成浪费 3、由于风机额定功率运行时噪音较大，相邻 110KV 设备发生异常时，日常巡视无法通过声音进行判断，故障设备不能及时发现可能造成事故的扩大。
4、由于风机额定功率运行时噪音较大，相邻值班室和生活舱内噪音较高对运维人员的影响比较大二、改造方案说明将 IGBT 散 热器的实际温度经过过采温板采集，通过光纤将通信代码以光信号传送至控制器中，通过控制器的解码，将温度转化为 4-20mA 的模 拟量将此模拟量信号接入变频器中，由变大同利创光伏 SVG 风机变频器内蒙古京能赛汗风光电站电能质量监测装置升级改造 技术协议3频器来实时控制集装箱的散热风机这样设备就会根据现场SVG 的负荷和温度变化来合理的调整风 机的转速这样就会实现了在厂内负荷不重的时候风机处于低转速状态，减少了进风量同时 SVG 设备输出容量低的时候风机由于增加了 变频会节省大量的电能一）软件方面荣信 SVG 设备改为变频器驱动风机，软件控制示意图如下： PI限 幅风 机 出 力 上 限 ( 5 0 H z )风 机 出 力 下 限 ( 1 0 H z )温 度 设 定 值功 率 单 元 采 集的 温 度 值变 频 器 输 出图 1 变频改造软件控制示意图其中:1、 “功率单元采集的温度值”为在链式 H 桥内 IGBT 散热器上的温度值，在同一套设备上有若干个采样点，能够实时传递设备温度值。
2、 “温度设定值”为在 SVG 设备 HMI 界面的参数设定的目标值，通常为 50～65℃左右3、 “PI”为 SVG 控制器内部 PI 闭环调节控制程序4、 “限幅”为考虑风机承受能力所设定的工作范围大同利创光伏 SVG 风机变频器内蒙古京能赛汗风光电站电能质量监测装置升级改造 技术协议4功率单元仍具有超温保护功能，作为异常情况下的保险措施SVG 升级新的硬件、新控制程序，能够实时采集单元温度信息，经过 PI 运算 调节变频器转速，根据单元温度自动调节通风量这样在 SVG 轻载时 能有效减少进风量，减少灰尘 吸入量，并能 够实现节能降耗的目的二）硬件方面1.在现场现有的单元上增加 PT 测温板2.用光纤连接测温板和原有控制板3.将原有控制机和功率单元之间的光纤恢复到采温板上3.更换控制机内部的 CPU 板、模 拟板、PWM 板4.在风机控制回路中增加变频器装置5.调试风机变频器和控制机之间的通信6.现场进行验收，组织人员培训三、工程名称大同利创京能郊新光伏电站 SVG 风扇变频升级改造工程四、技术要求（一）环境条件1、设备运行温度范围： 最高温度： +40℃；最低温度： -30℃。
2、设备运行湿度范围：55 ％-80 ％3、海拔高度：1430 m大同利创光伏 SVG 风机变频器内蒙古京能赛汗风光电站电能质量监测装置升级改造 技术协议5（二）变频器主要参数1、额定容量：45kW2、额定电流：额定交流电流：68A；3、额定电压：额定交流电压 AC380±10%；4、额定频率：50Hz ；5、最高频率 0—300Hz6、过载能力：1.2 倍额定 1 分钟，1.5 倍额定电流持续 2 秒；7、控制系统：基于 DSP 的高性能矢量控制变频 器8、控制方式:V/F 控制，无 PG 矢量控制，带 PG 矢量控制（三）基本要求概述1、SVG 变频改造后，需要进行测试，确保单元测温，变频调速功能可靠2、需要核对通讯参数，并核对通讯数据，确保与后台通讯不受影响3. 变频器存在干扰，需安装在 控制室内控制柜外，确保不影响SVG 运行，不影响与后台通讯具体安装位置 详见下图大同利创光伏 SVG 风机变频器内蒙古京能赛汗风光电站电能质量监测装置升级改造 技术协议6变频器安装位置图4、需要对现场运维人员进行培训。
五、设备规范（一）设备清单序号 名称 型号 单位 数量 备注1 变频器 PI9200-055F3 台 1控制机配套程序2 主控 ADI_CPU 板 7820Z142-DC 块 13 模拟板 7820Z125-D 块 14 PWM 板 7820Z150 块 35 测温板 7820Z253 块 96 塑料光纤跳线 FC-500-0SB 条 127 探头 PT100 个 98 绝缘支柱 M4X20 个 36配套还有电源线，PT100 固定器大同利创光伏 SVG 风机变频器内蒙古京能赛汗风光电站电能质量监测装置升级改造 技术协议7本工程计划 2017 年 月份改造，计划工期 7 天二） 质量保证和试验1 质量保证1.1 订购的新型产品除应满足本规范书外，供方还应提供产品鉴定证书1.2 供方应保证制造 过程中的所有工艺、材料等（包括供方的外购件在内）均应符合本规范书的规定若需方根据运行经验指定供方提供某种外购零部件，供方应积极配合1.3 供方应遵守本规范书中各条款和工作项目的 ISO9001-GB/Tl9001质量保证体系，该质量保证体系已经过国家认证和正常运转。
2 试验2.1 试验项目试验项目供方应按下表格式填写内容并进行试验，如果需、供双方取得协商，对于试验要求可另作规定，试验项目也可以增减 （确定后期进行改造后，制定试验项目）表 6.2 试验项目试 验 分 类序号 试 验 项 目低压/高压 试验内容1 逻辑控制试验 低压试验 低压测试，试验整个控制流程是否正常2 单元测温试验 低压试验 查看单元温度，与室温相差不大即可3 变频调速试验 低压试验通过设置不同的温度目标值，使变频分别自动调速到 10Hz 和 50Hz，测试调速功能是否正常4 风机方向试验 低压试验 核对风机是否正转5 后台通讯试验 低压试验 核对与后台通讯数据6 单元波形测试 低压试验 用示波表测试单元波形是否正常大同利创光伏 SVG 风机变频器内蒙古京能赛汗风光电站电能质量监测装置升级改造 技术协议87 高压运行试验 高压试验 高压运行时，观察设备运行是否正常，查看 单元温度，观察变频调速功能2.2 试验方法和要求试验方法和要求应符合电能质量监测的要求。
三） 包装、运输和贮存1 设备制造完成并通过试验后应及时包装，否则应得到切实的保护，确保其不受污损2 所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗3 在包装箱外应标明需方的订货号、发货号4 各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀5 包装箱上应有明显的包装储运图示标志（按 GB191 标准执行）6 整体产品或分别运输的部件都要适合运输和装载的要求7 随产品提供的技术资料应完整无缺，提供份额符合 GB11032 的要求签字页（本页无内容）大同利创光伏 SVG 风机变频器内蒙古京能赛汗风光电站电能质量监测装置升级改造 技术协议9需 方：联 系 人：电 话：传 真：电子邮箱：地 址：签字日期：2017 年 5 月 日供 方：辽宁荣信兴业电力技术有限公司授权代表：徐建电 话：0412-7211199电子邮箱：460269084@.com联系地址：辽宁省鞍山市铁东区科技路 108 号签字日期：2017 年 5 月 日。
