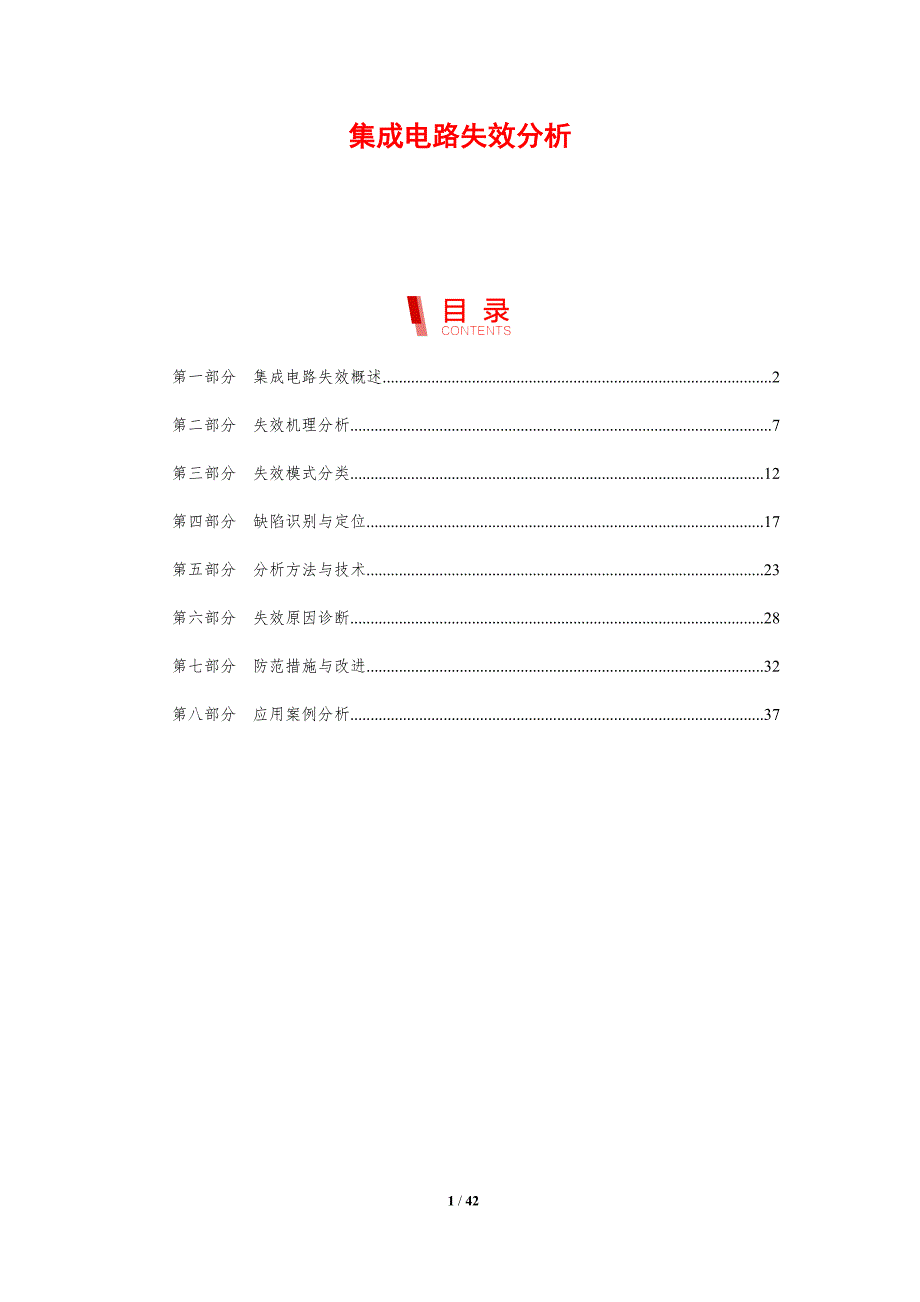

集成电路失效分析 第一部分 集成电路失效概述 2第二部分 失效机理分析 7第三部分 失效模式分类 12第四部分 缺陷识别与定位 17第五部分 分析方法与技术 23第六部分 失效原因诊断 28第七部分 防范措施与改进 32第八部分 应用案例分析 37第一部分 集成电路失效概述关键词关键要点集成电路失效原因分析1. 物理失效：包括热失效、电迁移、机械应力等，这些因素可能导致集成电路性能下降或完全失效2. 化学失效：如腐蚀、氧化等化学反应，这些过程可能逐渐破坏集成电路的结构和功能3. 设计缺陷：集成电路设计中的错误或不足，如电路布局不合理、材料选择不当等，可能导致失效失效模式与效应分析1. 失效模式识别：通过实验和数据分析，识别出可能导致集成电路失效的具体模式，如短路、开路、参数漂移等2. 效应评估：对失效模式进行量化评估，分析其对集成电路性能和可靠性的影响3. 风险管理：基于失效模式和效应分析，制定相应的风险管理策略，降低失效风险失效分析技术1. 光学显微镜分析：利用光学显微镜观察集成电路的表面和截面，发现微小的缺陷和损伤2. 扫描电子显微镜（SEM）和透射电子显微镜（TEM）：通过高分辨率成像，分析失效区域的微观结构。
3. X射线衍射（XRD）和能谱分析（EDS）：用于检测材料成分和结构变化，辅助失效分析失效数据收集与分析1. 数据收集：通过测试、实验室测试等方式收集集成电路在运行过程中的数据2. 数据处理：运用统计和机器学习等方法对收集到的数据进行处理和分析，提取有价值的信息3. 数据可视化：通过图表和图形展示分析结果，便于直观理解和决策失效预测与预防1. 预测性维护：基于历史数据和实时监控，预测集成电路的失效风险，提前采取措施2. 预防性设计：在集成电路设计中考虑失效因素，采用冗余设计、热设计等策略，提高可靠性3. 失效模式数据库：建立失效模式数据库，为设计、生产和维护提供参考失效案例分析1. 实际案例研究：通过对具体失效案例的深入分析，总结失效原因和解决方法2. 案例比较：对比不同类型、不同阶段的失效案例，发现共性规律和差异3. 经验总结：从案例中提炼经验教训，为今后的失效分析和预防提供指导集成电路失效概述集成电路作为现代电子设备的核心部件，其性能的稳定性和可靠性对整个系统的正常运行至关重要然而，在集成电路的实际应用过程中，失效现象时有发生，给电子产品的使用寿命和安全性带来了严重影响本文对集成电路失效概述进行探讨，旨在分析失效原因、分类及其对电子产品的影响。
一、集成电路失效原因1. 设计缺陷集成电路设计缺陷是导致失效的主要原因之一设计阶段的疏忽、不合理的电路结构、元件参数选取不当等都会引起集成电路失效据统计，设计缺陷引起的失效占比高达30%以上2. 材料缺陷集成电路制造过程中，材料缺陷是导致失效的重要因素材料质量不达标、掺杂不均匀、杂质含量超标等都会影响集成电路的性能材料缺陷引起的失效占比约为20%3. 制造工艺缺陷集成电路制造工艺复杂，涉及众多环节制造过程中的温度、压力、时间等参数的波动，以及设备精度、操作人员技能等因素，都可能导致工艺缺陷，进而引发集成电路失效制造工艺缺陷引起的失效占比约为25%4. 环境因素环境因素也是导致集成电路失效的重要原因温度、湿度、振动、辐射等环境因素都会对集成电路的性能产生影响特别是在高温、高湿、高辐射等恶劣环境下，集成电路更容易发生失效环境因素引起的失效占比约为20%5. 使用和维护不当使用和维护不当也是导致集成电路失效的重要原因操作人员对集成电路的性能、特点、使用方法等缺乏了解，或者在使用过程中未按照规定操作，都可能导致集成电路失效二、集成电路失效分类1. 硬件失效硬件失效是指集成电路内部或外部的物理结构出现故障，导致其功能丧失。
硬件失效可分为以下几种类型：（1）元件失效：如电阻、电容、二极管、晶体管等元件损坏2）互连失效：如金属互连线断裂、氧化等3）封装失效：如焊点脱焊、封装材料老化等2. 软件失效软件失效是指集成电路在运行过程中，由于软件错误或软件与硬件不匹配等原因，导致其功能丧失软件失效可分为以下几种类型：（1）程序错误：如逻辑错误、数组越界等2）驱动程序错误：如驱动程序不兼容、驱动程序版本不匹配等3）操作系统错误：如系统崩溃、死机等三、集成电路失效对电子产品的影响1. 电子产品性能下降集成电路失效会导致电子产品性能下降，如通信设备信号衰减、计算设备运算速度降低等2. 电子产品寿命缩短集成电路失效会缩短电子产品的使用寿命，增加维修成本3. 电子产品安全性降低集成电路失效可能导致电子产品发生故障，甚至引发安全事故4. 电子产品成本增加集成电路失效会增加电子产品的维修成本、更换成本和报废成本综上所述，集成电路失效是影响电子产品性能、寿命和安全性的重要因素因此，在集成电路设计、制造、使用和维护过程中，应充分考虑失效因素，提高集成电路的可靠性和稳定性第二部分 失效机理分析关键词关键要点热失效机理分析1. 热失效是集成电路中最常见的失效形式之一，主要由温度过高引起。
随着集成电路集成度的提高，芯片功耗增大，热失效的风险也随之增加2. 热失效机理包括热应力引起的晶格损伤、热扩散导致的电子迁移、热电偶效应等分析时需考虑温度分布、热流密度和热阻等因素3. 前沿研究包括利用机器学习模型预测热失效热点，以及开发新型散热材料和热管理技术，以降低热失效风险电迁移失效机理分析1. 电迁移是集成电路中常见的失效机理，尤其是在高电场和高电流密度条件下电迁移会导致导电通道的损坏，从而影响电路性能2. 电迁移失效机理包括阳极电迁移和阴极电迁移，分析时需关注材料性质、电流密度和电场分布等因素3. 研究趋势包括开发新型电迁移抑制材料和优化电路设计，以减少电迁移失效的风险机械应力失效机理分析1. 机械应力失效是由于集成电路在制造、封装和操作过程中受到的机械应力导致的这种应力可能来源于温度变化、振动或封装材料收缩等2. 机械应力失效机理包括晶格损伤、位错产生和界面断裂等分析时需考虑应力源、应力水平和材料特性3. 前沿研究包括采用柔性封装技术、优化芯片设计以减少应力集中，以及开发新型材料以提高机械强度氧化失效机理分析1. 氧化是集成电路中常见的失效形式，特别是在高温工作条件下氧化会导致绝缘层击穿、金属腐蚀和器件性能退化。
2. 氧化失效机理包括表面氧化、体氧化和界面氧化分析时需关注氧化速率、温度和氧化剂浓度等因素3. 研究方向包括开发新型抗氧化材料、优化器件结构以减少氧化风险，以及利用纳米技术提高器件的抗氧化能力辐射失效机理分析1. 辐射失效是集成电路在空间环境或高能粒子辐射下的一种失效形式辐射会导致器件性能下降或永久性损坏2. 辐射失效机理包括电离辐射引起的电荷注入、缺陷产生和电子迁移等分析时需考虑辐射类型、剂量和器件特性3. 前沿研究包括开发抗辐射集成电路、采用新型材料以降低辐射效应，以及利用模拟技术预测辐射失效化学腐蚀失效机理分析1. 化学腐蚀是集成电路在潮湿环境或特定化学物质作用下的一种失效形式腐蚀会导致金属线断裂、绝缘层损坏和器件性能下降2. 化学腐蚀失效机理包括金属腐蚀、绝缘层破坏和界面反应等分析时需关注腐蚀剂类型、环境条件和时间因素3. 研究趋势包括开发抗腐蚀封装材料、优化器件设计以减少腐蚀风险，以及利用表面处理技术提高器件的耐腐蚀性集成电路失效机理分析一、引言集成电路作为现代电子设备的核心部件，其性能的稳定性和可靠性对电子设备的工作至关重要然而，在实际应用中，集成电路可能会出现各种失效现象，严重影响电子设备的使用。
因此，对集成电路失效机理进行深入分析，对于提高集成电路的可靠性和稳定性具有重要意义本文将从以下几个方面对集成电路失效机理进行分析二、失效机理分类1. 电气失效机理（1）短路：短路是集成电路中最常见的失效现象之一，主要包括金属间短路、电迁移短路和击穿短路金属间短路是由于金属互连线之间的绝缘层破裂引起的；电迁移短路是由于金属互连线在高温或高压下发生迁移，导致金属互连线断裂；击穿短路是由于电场强度超过绝缘材料的击穿强度，导致绝缘材料破坏2）开路：开路是指集成电路中的某个部分因物理损伤或化学腐蚀等原因导致电路不通开路主要包括金属互连线开路、晶体管开路和电容开路等3）过压：过压是指集成电路在工作过程中，输入电压或电源电压超过设计范围，导致器件损坏过压失效主要包括电源电压过压、输入电压过压和输出电压过压等2. 物理失效机理（1）热失效：热失效是由于集成电路在工作过程中产生的热量无法有效散发，导致器件温度升高，从而引起性能下降或失效热失效主要包括热阻过高、热稳定性差和热循环疲劳等2）机械失效：机械失效是指集成电路在工作过程中，受到外力作用或内部应力积累，导致器件结构破坏或性能下降机械失效主要包括裂纹、翘曲、脱落和变形等。
3）化学失效：化学失效是指集成电路在工作过程中，受到化学腐蚀、氧化或污染等因素的影响，导致器件性能下降或失效3. 电磁失效机理（1）电磁干扰：电磁干扰是指集成电路在工作过程中，受到外部电磁场的影响，导致器件性能下降或失效2）电磁兼容性：电磁兼容性是指集成电路在工作过程中，对外部电磁场的影响程度以及自身对其他电子设备的干扰程度三、失效机理分析方法1. 定性分析方法（1）失效现象分析：通过对失效现象的观察和分析，初步判断失效机理2）失效模式分析：通过对失效模式的研究，确定失效机理2. 定量分析方法（1）电路仿真：通过电路仿真软件对集成电路进行仿真，分析失效机理2）物理模拟：通过物理模拟实验，验证失效机理3）数据分析：通过对集成电路工作过程中的数据进行分析，找出失效机理四、结论集成电路失效机理分析是提高集成电路可靠性和稳定性的关键环节通过对失效机理的深入分析，可以采取相应的措施，提高集成电路的可靠性本文对集成电路失效机理进行了分类和分析，为集成电路失效机理研究提供了有益的参考在实际应用中，应根据具体情况，采取相应的失效机理分析方法，提高集成电路的可靠性和稳定性第三部分 失效模式分类关键词关键要点热失效分析1. 热失效是集成电路中最常见的失效模式之一，主要由于器件在工作过程中产生的热量无法有效散发导致。
2. 热失效分析包括热应力和热疲劳，其中热应力可能导致器件物理结构变化，热疲劳则可能导致器件性能退化3. 前沿技术如热管理材料和散热结构设计，可以有效降低热失效风险，提高集成电路的可靠性和寿命电失效分析1. 电失效是由于集成电路在运行过程中电流密度过大、电压过高或电流波形异常引起的失效2. 常见的电失效模式包括电迁移、电击穿和电化学腐蚀等，这些失效可能导致器件性能下降或完全失效3. 随着集成电路向高密度。
