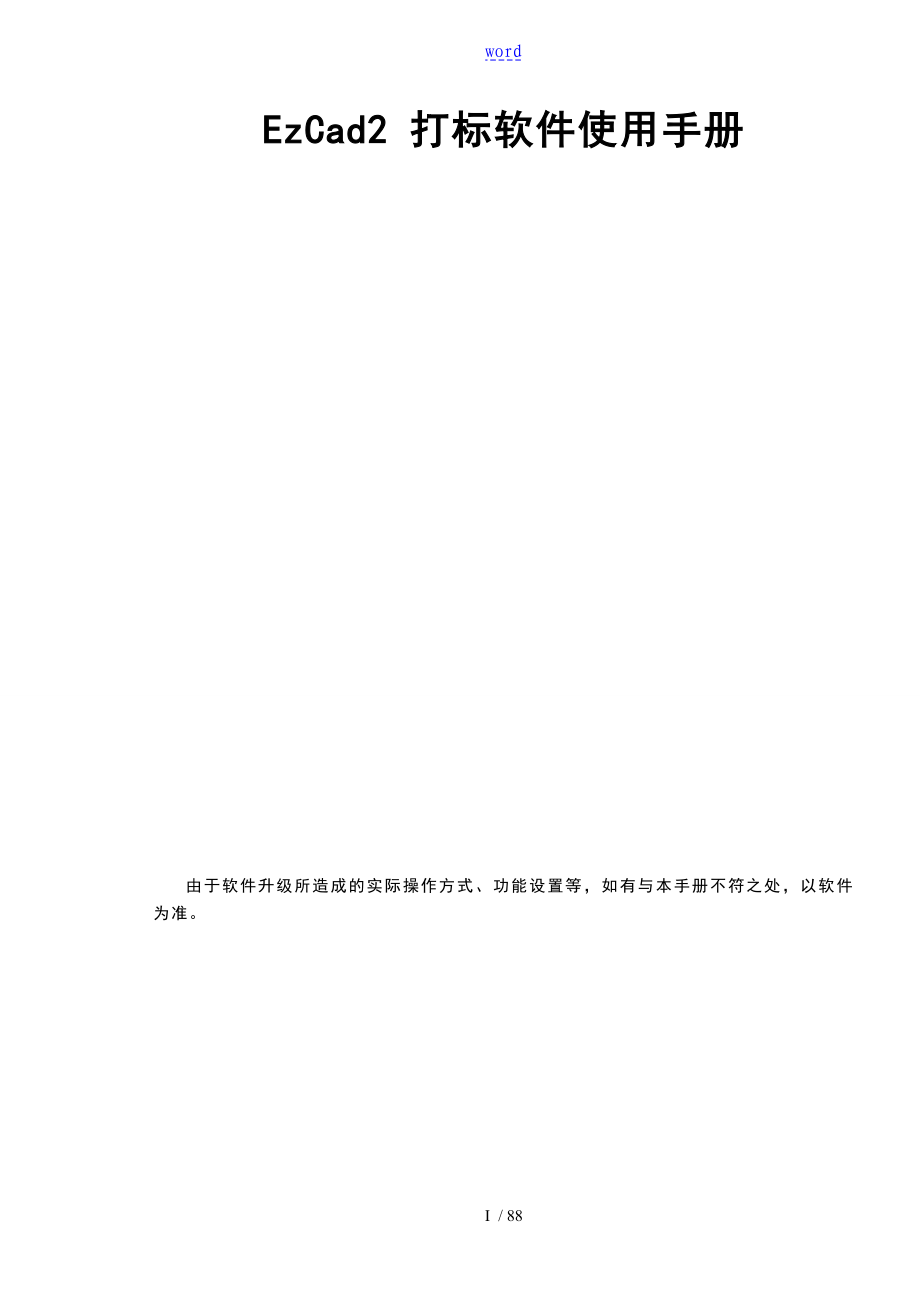

wordEzCad2 打标软件使用手册由于软件升级所造成的实际操作方式、功能设置等，如有与本手册不符之处，以软件为准 / 目 录第一章概述41.1 EzCad2软件简介41.1.1 软件安装41.1.2 软件功能41.1.3 界面说明51.2 本手册说明61.2.1 内容安排61.2.2 其他声明6第二章文件菜单72.1 新建(N)72.2 打开(O)82.3 保存(S)，另存为(A)9102.5 获取扫描图像(m)102.6 系统参数(P)102.6.1 常规112.6.2 颜色122.6.3 工作空间122.6.4 自动备份122.6.5 移动旋转132.6.6 插件管理器142.6.7 语言/Language142.7 最近文件142.8 退出(X)152.9 对象列表152.10 对象属性栏15第三章编辑183.1 撤消(U)/恢复(R)183.2 剪切(T)/复制(C)/粘贴(P)18193.4 群组/别离群组193.5 填充193.6 转为曲线23第四章绘制菜单244.1 点(D)244.2 曲线254.3 矩形264.4 圆264.5 椭圆274.6 多边形284.7 文字28293034394.8 位图494.9 矢量文件544.10 延时器554.11 输入口564.12 输出口564.13 直线574.14 图形选取574.15 节点编辑59第五章修改菜单625.1 变换62625.1.2 旋转636464655.2 造形665.3 曲线编辑675.4 对齐67第六章查看菜单736.1 观察736.2 标尺，网格点，辅助线746.3 捕捉网格746.4 捕捉辅助线74746.5 系统工具栏、视图工具栏、绘制工具栏、状态栏、对象列表栏、对象属性栏75第七章帮助767.1 关于EzCad(A)76第八章加工77777884848.4.1 区域参数848.4.2 激光参数888.4.3 端口参数90第一章 概述1.1 EzCad2软件简介1.1.1 软件安装EzCad2软件运行需要硬件为计算机主频在300MHz以上，内存64M以上，硬盘10G以上。
软件要求为Microsoft Windows 操作系统〔98SE/2000/XP〕本手册之后的全部说明均默认为Microsoft Windows 操作系统EzCad2软件安装非常简单，用户只需要把安装光盘中的EzCad2.0目录直接考被到硬盘中即可然后双击运行安装后的EzCad2.0目录下的Ezcad2.exe文件如果没有正确安装软件加密狗，如此软件启动时会提示用户系统无法找到加密狗将进入演示模式，在演示模式用户只能对软件进展评估而无法进展加工和存储文件1.1.2 软件功能本软件具有以下主要功能：l 自由设计所要加工的图形图案l 支持TrueType字体，单线字体〔JSF〕，点阵字体〔DMF〕，一维条形码和DataMatrixdeng等二维条形码l 灵活的变量文本处理，加工过程中实时改变文字,可以直接动态读写文本文件和Excel文件l 强大的节点编辑功能和图形编辑功能，可进展曲线焊接，裁减和求交运算l 支持多达256支笔，可以为不同对象设置不同的加工参数l 兼容常用图像格式〔bmp,jpg,gif,tga,png,tif等〕l 兼容常用的矢量图形〔ai,dxf,dst,plt等〕l 常用的图像处理功能〔灰度转换，黑白图转换，网点处理等〕，可以进展256级灰度图片加工l 强大的填充功能，支持环形填充l 多种控制对象，用户可以自由控制系统与外部设备交互l 开放的多语言支持功能，可以轻松支持世界各国语言1.1.3 界面说明l 启动界面开始运行程序时，显示启动界面〔图1-1〕，程序在后台进展初始化操作。
图1-1 软件启动界面l 主界面〔图1-2〕图1-2 EzCad2主界面1.2 本手册说明1.2.1 内容安排本手册将按照主界面内菜单栏的顺序介绍EzCad软件的使用方法包括“文件〞“编辑〞“绘制〞“修改〞“查看〞“帮助〞共6个主菜单1.2.2 其他声明本文所涉与的其他产品和公司名称可能是各自相应所有者的商标第二章 文件菜单“文件〞菜单实现一般的文件操作，如新建、打开、保存文件、从Twain设备输入图像等功能见图2-1图2-1 文件菜单2.1 新建(N) 带下划线的N表示按键盘上的字母N也可以实现该操作新建〞子菜单用于新建一个空白工作空间以供作图，其快捷键为Ctrl+N Ctrl+N表示在按下Ctrl键不放的同时再按下字母N选择“新建〞子菜单时，软件将会关闭您当前正在编辑的文件，同时建立一个新的文件如果您当前正在编辑的文件没有保存，如此软件会提示您是否保存该文件新建〞子菜单对应的工具栏图标为点击该图标可以实现同样的操作当您将鼠标指针移动到工具栏中新建图标并稍微停顿后，系统将会出现一条提示信息，简单说明该图标的功能，同时在主界面窗口下方状态栏上将会显示该功能稍详细的解释如果您将鼠标指针移动到菜单栏中的“新建〞子菜单上，如此只会在状态栏出现详细解释，提示信息不会出现。
提示：EzCad2软件中所有的工具栏图标都具有提示信息以与状态栏显示详细信息的功能同时，每一个工具栏图标都会对应于某一项菜单项，两者实现同样的功能本手册在以后的章节内容中将不再说明2.2 打开(O)“打开〞子菜单用于打开一个保存在硬盘上的.ezd文件，其快捷键为Ctrl+O当选择“打开〞子菜单时，系统将会出现一个打开文件的对话框〔图2-2〕，要求您选择需要打开的文件当您选择了一个有效的ezd文件后，该对话框下方将显示该文件的预览图形〔本功能需要您在保存该文件时同时保存了预览图形〕图2-2 打开对话框“打开〞子菜单对应的工具栏图标为您不能使用“打开〞子菜单来打开不符合.ezd文件格式的文件2.3 保存(S)，另存为(A)“保存〞子菜单以当前的文件名保存正在绘制的图形，“另存为〞子菜单用来将当前绘制的图形保存为另外一个文件名两者都实现保存文件的功能图2-3 保存如果当前文件已经有了文件名，如此“保存〞命令以该文件名保存当前绘制的图形，否如此将弹出文件对话框〔图2-3〕，要求您选择保存文件的路径以与提供文件名无论当前文件是否有文件名，“另存为〞命令都会弹出文件对话框，要求您提供新的文件名以供保存，此时，旧的文件不会被覆盖。
如果您选择了“保存预览图片〞，如此在打开该文件时，您将可以预览该文件的图形保存〞菜单对应的工具栏图标为2.4打印打印当前绘制图形2.5 获取扫描图像(m)图2-4 获取扫描图像“获取扫描图像〞子菜单用于从Twain设备中读取图像选择该命令后，会弹出如图2-4所示对话框，要求选择Twain设备〔所列出的设备是在您的电脑上已经安装过的合法的Twain程序〕当选定了Twain设备后，系统会出现对应的Twain图像处理对话框，您可以选择对应的图像输入〔该对话框根据设备不同而有所不同，请参照相应的设备操作说明〕2.6 系统参数(P)“系统参数〞子菜单用于进展系统参数的设置对应的工具栏图标为您可以使用该命令来设置程序运行时的一些特性，包括显示，保存，语言等选择“系统参数〞命令，弹出如图2-7所示的对话框在该对话框中，您可以设置软件所使用的单位类型，所显示的颜色，工作空间相关参数，自动备份时间，显示的语言等多种参数2.6.1 常规在常规参数中，主要设置一些通用的参数单位类型指软件在显示坐标、距离等数据时所使用的单位类型可选项为毫米和英寸水平/垂直粘贴偏移：指定了当您使用复制/粘贴功能时，新生成的对象〔被粘贴的对象〕相对于其原先的位置的偏移量。
网格：是否显示视图网格网格间距：网格线之间的距离图2-5 系统参数对话框使能标刻互斥量〔EZCAD2MUTEX_MARKING〕：如果使用该选项，EZCAD 会创建一个内核互斥对象 EZCAD2MUTEX_MARKING 在开始打标时，EZCAD 等待第三方程序将该互斥量变为“有信号〞状态才开始打标；打标完成后，EZCAD将该互斥量变为“无信号〞状态此功能用于EZCAD2与其他程序同步加工当 Ezcad 启动时，运行程序：当 Ezcad 关闭时，运行程序：用于启动第三方提供的可执行程序已实现某些关联操作2.6.2 颜色设置背景、工作空间、、辅助线、网格等元素的颜色双击颜色条可更改相应的颜色如图2-6所示图2-6 颜色设置2-7 工作空间设置2.6.3 工作空间设置工作空间的属性，包括工作空间的大小以与位置如图2-7所示工作空间指主界面中的矩形框局部该矩形框对应实际设备的有效工作区域，在该矩形框内绘制的所有图形，实际加工时都会被加工矩形框外的图形由于尺寸限制，将有可能不会被加工2.6.4 自动备份设定EzCad软件自动备份的时间间隔，以1分钟为根本单位自动备份的文件保存在主目录下的AutoSave.Ezd文件中。
如图2-8所示图2-8 自动备份对话框图2-9 移动旋转设置对话框2.6.5 移动旋转如图2-9所示微调距离：指当使用键盘的方向键移动图形时，每次按键盘所选对象的移动的距离大调整比例：指当使用键盘的方向键移动图形时，如果同时按shift键时，每次按键盘所选对象的移动的距离等于微调距离*大调整比例旋转角度:指当使用键盘的方向键移动图形时，如果同时按ctrl键时，每次按键盘所选对象的旋转的角度回原点方式：指当用户执行选取命令中的回原点时把被选取对象的哪一个位置放置到原点2.6.6 插件管理器显示当前您的电脑上已经安装的EzCad软件插件您可以设置每一个插件是否使用按空格键或双击插件名称改变使用状态，如图2-10所示在这里所作的修改要在下一次启动EzCad时才能够生效图2-10 插件管理对话框2.6.7 语言/Language图2-11 语言选择对话框显示当前您的电脑上已经安装的语言包您可以在这里修改EzCad软件所使用的界面语言在这里所做的选择要在下一次启动软件时才能生效如图2-11所示2.7 最近文件在“系统参数〞菜单之后，列出了用户最近所打开过的文件，列出的文件条数最大为10如果该软件从来没有打开/保存过任何ezd文件，如此不会有文件列出，该菜单项不可用。
2.8 退出(X)退出EzCad软件如果您有未保存的文件，系统将会提示您是否进展保存图2-12 对象列表2.9 对象列表在EzCad左边是对象列表,如图2-12所示在加工时,系统会按顺序执行列表中的对象用户可以在列表中选择对象直接拖动排列顺序用户也可以双击对象列表中的对象名称来给对象重新命名0 对象属性栏在EzCad左边是对象属性栏,如图2-13所示图2-13 对象属性栏位置X:表示当前被选择对象的坐下角X坐标位置Y:表示当前被选择对象的坐下角Y坐标。
