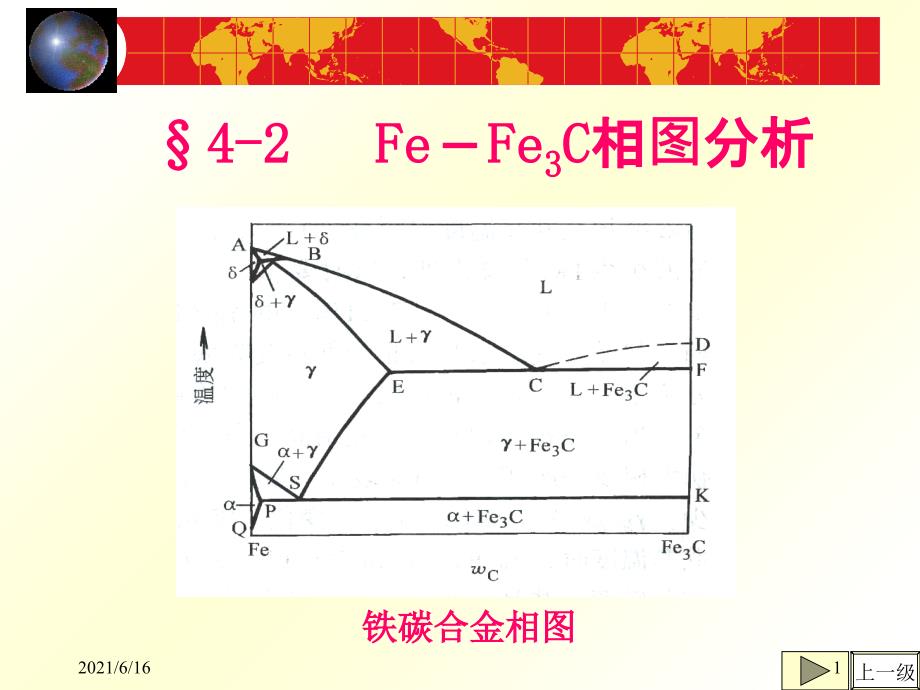

§4-2 §4-2 FeFe－－FeFe3 3C C相相图分析分析铁碳合金相图铁碳合金相图上一级2021/6/161 一、分析点、线的物理意义一、分析点、线的物理意义1、、相图中的点相图中的点（（1）组元的熔点）组元的熔点 A：：Fe的熔点；的熔点； D：：Fe3C的熔点的熔点(计算）计算）（（2））同素异构转变点同素异构转变点 N ：：d-Fe g－Fe； G ：：g－Fe a -Fe （（3）碳在铁中最大溶解度点）碳在铁中最大溶解度点 P：：C在在a -a -Fe 中的最大溶解度中的最大溶解度 E: C在在 g -g -Fe 中的最大溶解度中的最大溶解度 H：：C在在 d-d-Fe中的最大溶解度中的最大溶解度 Q：：室温下室温下C在在a -a -Fe 中的溶解度中的溶解度上一级2021/6/162 (4) 三相共存点三相共存点S：：共析点共析点（（ g gs＋＋ a aP ＋＋Fe3C ））C：：共晶点共晶点 （（ g gE E＋＋LC ＋＋Fe3C ））J：：包晶点包晶点（（ d dH H＋＋ g gJ＋＋LB ））2、相图中的线、相图中的线ABCD线（液相线）：其上为液相线（液相线）：其上为液相AHJECF线（固相线）：其下为固相线（固相线）：其下为固相HJB线线 (包包晶晶转转变变线线)，， ECF线线(共共晶晶转转变变线线)，， PSK线线(共析转变线共析转变线)上一级2021/6/163 （（1））固溶度线固溶度线ES：：碳在奥氏体中的溶解度随温度的变化线碳在奥氏体中的溶解度随温度的变化线PQ：：碳在铁素体中的溶解度随温度的变化线碳在铁素体中的溶解度随温度的变化线（（2 2））同素异构转变线同素异构转变线NH 和和 NJ，，GS 和和 GP3、相图中的相区、相图中的相区单相区：单相区： L、、a a、、g g、、d d、、 Fe3 C两相区：两相区：L + L + d, d, L + Fe3C，，L + L + g ,g , d + g , g + a d + g , g + a g + g + Fe3C , ,a + a + Fe3 C注意：注意：根据相图规则，根据相图规则，两个单相区两个单相区之间必然夹一个之间必然夹一个两相区两相区，两相区的两个相就由这，两相区的两个相就由这两个单相区的相组两个单相区的相组成成。
上一级2021/6/164 4、、Fe-Fe3C相图中的转变相图中的转变（（1）匀晶转变：由液相）匀晶转变：由液相直接直接结晶出结晶出单一固相单一固相的转变L d d : : 由液相中直接结晶出由液相中直接结晶出d d相合金的成分线和相合金的成分线和ABAB线相交）线相交）L g g : : 由液相中直接结晶出由液相中直接结晶出g g相合金的成分线和相合金的成分线和B BC线相交）线相交）L Fe3C : : 由液相中直接结晶出由液相中直接结晶出Fe3C相合金的成相合金的成分线和分线和CD线相交）线相交）上一级2021/6/165 （（2）同素异构转变）同素异构转变d -d -Fe ( (b.c.c) g- g-Fe ( (f.c.c)g -g -Fe( (f.c.c) a- a-Fe ( (b.c.c)（（3）析出转变：从一个固相中析出另一个固相的转变）析出转变：从一个固相中析出另一个固相的转变g g Fe3CII ；； a a Fe3CIII （（3））恒温转变恒温转变 a））共晶转变（共晶转变（ECF线）线）：由一定成分的由一定成分的液相液相在恒温下在恒温下同时转变成同时转变成两个一定成分两个一定成分的的固相固相的转变。
的转变 Lc g g E E＋＋ Fe3C b））共析转变（共析转变（PSK线）：线）：在恒温下由在恒温下由一个固定成分的一个固定成分的固相固相同同时时生成两个固定成分的新固相生成两个固定成分的新固相的转变g gs a aP ＋＋Fe3C上一级2021/6/166 c））包晶转变（包晶转变（HJB线）：线）：由由一定一定成分的成分的液相液相和和一定一定成分成分的的固相固相生成另一个生成另一个一定成分一定成分新固相新固相地反应地反应------包晶转变包晶转变（反应）（反应） d dH＋＋LB g gJ二、恒温转变产物二、恒温转变产物共共晶晶转转变变产产物物：：γ与与Fe3C的的机机械械混混合合物物（（γ+Fe3C））称称为为莱氏体（莱氏体（Ld））共共析析转转变变产产物物：：铁铁素素体体(F)与与渗渗碳碳体体(Fe3C)的的机机械械混混合合物物称为珠光体（称为珠光体（P））包晶转变产物：单相奥氏体包晶转变产物：单相奥氏体（（ g gJ J ））上一级2021/6/167 结束语结束语若有不当之处，请指正，谢谢！若有不当之处，请指正，谢谢！ 。
