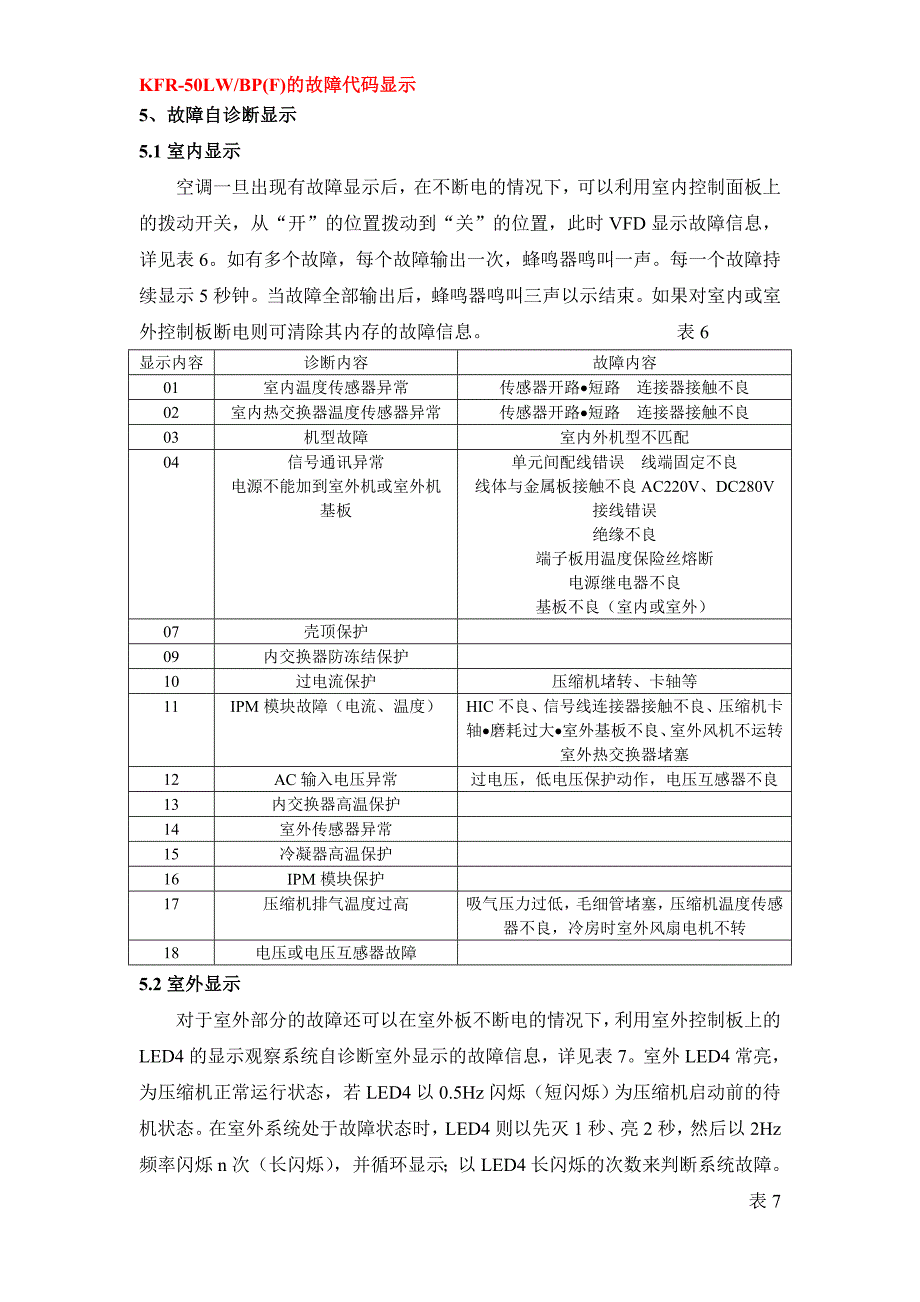

KFR-50LW/BP(F)的故障代码显示5、故障自诊断显示5.1 室内显示空调一旦出现有故障显示后，在不断电的情况下，可以利用室内控制面板上的拨动开关，从“开”的位置拨动到“关”的位置，此时 VFD 显示故障信息，详见表 6如有多个故障，每个故障输出一次，蜂鸣器鸣叫一声每一个故障持续显示 5 秒钟当故障全部输出后，蜂鸣器鸣叫三声以示结束如果对室内或室外控制板断电则可清除其内存的故障信息 表 6显示内容 诊断内容 故障内容01 室内温度传感器异常 传感器开路短路 连接器接触不良02 室内热交换器温度传感器异常 传感器开路短路 连接器接触不良03 机型故障 室内外机型不匹配04 信号通讯异常电源不能加到室外机或室外机基板单元间配线错误 线端固定不良线体与金属板接触不良 AC220V、DC280V接线错误绝缘不良端子板用温度保险丝熔断电源继电器不良基板不良（室内或室外）07 壳顶保护09 内交换器防冻结保护10 过电流保护 压缩机堵转、卡轴等11 IPM 模块故障（电流、温度） HIC 不良、信号线连接器接触不良、压缩机卡轴磨耗过大室外基板不良、室外风机不运转室外热交换器堵塞12 AC 输入电压异常 过电压，低电压保护动作，电压互感器不良13 内交换器高温保护14 室外传感器异常15 冷凝器高温保护16 IPM 模块保护17 压缩机排气温度过高 吸气压力过低，毛细管堵塞，压缩机温度传感器不良，冷房时室外风扇电机不转18 电压或电压互感器故障5.2 室外显示对于室外部分的故障还可以在室外板不断电的情况下，利用室外控制板上的 LED4 的显示观察系统自诊断室外显示的故障信息，详见表 7。
室外 LED4常亮，为压缩机正常运行状态，若 LED4 以 0.5Hz 闪烁（短闪烁）为压缩机启动前的待机状态在室外系统处于故障状态时，LED4 则以先灭 1 秒、亮 2 秒，然后以 2Hz 频率闪烁 n 次（长闪烁） ，并循环显示；以 LED4 长闪烁的次数来判断系统故障表 7室外显示内容见下表记号说明： 点灯闪亮消灯黄 红 绿诊断内容 故障内容 压缩机温度传感器异常 传感器开路 短路 连接器接触不良 室外热交换器温度传感器异常 传感器开路 短路 连接器接触不良 室外环境温度传感器异常 传感器开路 短路 连接器接触不良 信号通讯异常电源不能加到室外机或室外机基板单元间配线错误 线端固定不良线体与金属板接触不良 AC220V、DC280V接线错误绝缘不良端子板用温度保险丝熔断电源继电器不良基板不良（室内或室外） IPM 模块保护（电流、温度） HIC 不良、信号线连接器接触不良、压缩机卡轴磨耗过大室外基板不良、室外风机不运转室外热交换器堵塞 电流峰值关断 瞬时停电电压下降HIC 不良 压缩机磨耗 AC 输入电压异常 低电压保护动作 正常工作 待机方式 电流互感器故障 电压互感器故障 压缩机壳顶保护KFR-50LWX/BM(F)的故障代码显示§4.1 上电显示1． 上电后 VFD 整个荧光屏所有字符全亮，每次显示 1 秒钟，灭 1 秒钟，共显示三次后屏幕只剩下“Shinco” 商标为常亮，其余均灭。
2． 按面板上“＋” 、 “－”键可设定荧光屏显示亮度§4.2 荧光屏显示图案说明§4.2.1 荧光屏上部正中为“Shinco ”红色商标显示§4.2.2 左上角“定时时间” ，在定时设定及定时有效时显示§4.2.3 右上角为“设定温度”显示在设定模式制冷、制热状态下显示§4.2.4 “Shinco”商标下部中间风叶符号为风速指示§4.2.4.1 开机时高速 风叶片每秒 4 转，中间点亮低速 风叶片每秒 1 转，中间点亮自动风 九张叶片亮，中间点亮§4.2.4.2 停机时高速、中速、低速及自动风无显示§4.2.5 风速指示符号下部频谱状发光显示§4.2.5.1 频谱状发光显示为风向摆动或立体送风指示§4.2.5.2 频谱状发光显示分为纵向 7 条，每条分三段发光，从上往下 1－5 条为第一段，6－9 条为第二段，10－12 条为第三段§4.2.5.3 当空调器风门左右摆动时，频谱发光条亦以每 秒一次的频率从左到右在从右到左扫描显示§4.2.5.4 当空调器风门立体送风时，频谱发光条先以第三条的方式扫描点亮一次，然后再以每 秒一次的频率将 7 条显示条中的第一段同时点亮，再将第二段同时点亮，并第三次全亮，然后又以第三条方式开始扫描点亮，如此循环往复。
§4.2.6 “运行”显示:* 除湿时, 压缩机开 “运行”亮压缩机停 “运行”亮* 制冷、制热，开机条件满足 “运行”亮温度到停机 “运行”灭* 除霜时 “运行”闪* 通风时 “运行”亮§4.2.7 保护: 当发生不可恢复的保护或故障时“保护”亮，此时需拔去电源 插头重新上电第五部分：保护与故障自诊断 、显示功能§5.1 故障自检§5.1.1 故障类型本系统可诊断出如下故障：1） 各温度传感器故障；2） 电流互感器（CT）故障；3） 电压互感器故障；4） IPM 故障及保护；5） 通讯故障； 6） 制冷剂泄漏保护；7） 四通阀切换异常保护；8） 室内风扇电机故障§5.1.2 故障诊断方法§5.1.2.1 温度传感器故障诊断系统温度传感器共有 5 只：室内温度传感器，室内热 交换器温度传感器，压缩机排气口温度传感器，室外环境温度传感器，室外热交换器温度传感器温度传感器故障诊断的原则是判断温度传感器的阻值（温度值）是否超过正常范围，具体阈值如下： 传感器 正常值（V） 正常值（温度℃）室外环境温度 [0.2，4.5] [-25，105]室外热交换器温度 [0.2，4.5] [-25，105]压缩机排气温度 [0.2，4.5] [9，164]室内环境温度 [0.2，4.5] [－20，72]室内热交换器 [0.2，4.5] [－20，72]§5.1.2.2 电压互感器故障诊断电压互感器故障诊断是检测电压互感器的输出电压，是否超出正常范围，其正常电压值为 120-300V。
滤波方案：采样 6 次，将 6 次值取平均§5.1.2.3 电流互感器（CT）故障诊断电流互感器故障诊断是在压缩机运行频率高于 40HZ 时开始 诊断，主要通过检测电流互感器的输出电压的大小来判断设定阈值为 0.8A，当电流值小于 0.8A 时认为电流互感器故障滤波方案：采样 6 次，将 6 次值取平均§5.1.2.4 通讯故障诊断室内机:如果连续 30S 检测到通讯中断,则立即停机并且切断电 源继电器,等待 3 分钟后,重新上电,诊断,如果 30 分钟内连续三次诊 断均故障,则空调停机,报警指示灯亮 室外机:连续 20S 检测到通讯中断，则立即停机保护§5.1.2.5 AC 输入电压异常保护当交流输入电压在 AC165V-A255V 范围内时，属正常启动运行范 围，运行时，电压低于 120 伏且持续 10 秒钟；运行时，电压大于 260 伏， 且持续 10 秒钟，均为输入电压异常。
电压异常时，压缩机停机，一 旦 电压允许，立即转入正常运行（有三分钟保护)§5.1.2.6 压缩机排气温度过高保护当压缩排气温度超过 115 度时，压缩机停机§5.1.2.7 IPM 保护与故障IPM 保护内容：过流保护，短路保护，过温保护，过欠压保护IPM 故障内容：控制信号线接触不良，室外基板不良，IPM 内部故障等当发生上述保护与故障时，IPM 保护动作，且将故障信息传到室内§5.1.2.8 室内风扇电机故障通过检测转速反馈来实现风扇电机故障诊断，重复测量 8 次均为 异常认为故障§5.1.2.9 四通阀切换异常保护四通阀切换异常是指四通阀不能正常打开与关闭诊断方法：制冷运行：压缩机启动 4 分钟后，室内热交换器温度高于 45℃，空调器停止运行，并在 3 分钟后重新起动，若此现象在 30 分钟内发生三次，则诊断为四通阀切换异常故障制热运行：压缩机启动 4 分钟后，室内热交换器温度低于 5℃，空调器停止运行，并在 3 分钟后重新起动，若此现象在 30 分钟内发生三次，则诊断为四通阀切换异常故障 四通阀切换异常故障在以下条件下不予诊断： 除霜过程中或除霜结束 2 分钟内。
制冷，制热，除湿状态转换 3 分钟内§5.1.2.10 制冷剂泄漏保护制冷时，测量室温及室内盘管温度 T1,T2若开机第 9 分钟时 T1－T2≥3℃,则认为正常若 T1－T2<3℃,在第 10 分钟时再判一次，大于 3℃，正常；小于3℃，判制冷剂泄漏，停机在 3 分钟后重新启动，此现象持续发生三次，空调器停止运转，故障灯亮制热时，测量 T2 值，如果 T2 值在开机后 8 分钟内达到过 25℃，则 正常，如果一直未能达到 25℃，判制冷剂泄漏，停机，并在三分 钟后重新启动此现象持续发生三次，空调器将停止运转，故障灯亮§5.2 故障显示§5.2.1 内机显示1.室内控制板拨段开关拨到关位置，此时 VFD 上的“设定温度”显示故障代码 “定时时间”显示“01” ，表示此时处于显示故障状态2.每一种故障显示 5 秒钟，有数个故障的场合，按次序依次显示，直到显示全部故障3.每个故障输出一次，蜂鸣器鸣一声，故障全部输出后，蜂鸣器鸣三声以示结束4.故障代码：见下图内机故障显示表故障代码 诊断内容 故障内容01 室内温度传感器异常 传感器开路或短路、传感器接插件接触不良02 室内热交换器温度传感器异常传感器开路或短路、传感器接插件接触不良04 室内信号通讯异常电源不能加到室外机或室内机线路板异常单元间配线错误、接线端固定不良、AC220V、DC280V 接线错误、绝缘不良、端子板用温度保险丝熔断、电源继电器接触不良、 基板不良（室内或室外）室内、室外连接线断05 室内风扇电机运转异常 风扇电机位置检测传感器不良、线圈开路，接插件脱落、风机驱动回路不良、风机坏10 过电流保护 压缩机堵转、卡轴等11 IPM 模块保护（电流，温度）IPM 不良、信号线连接器接触不良、压缩机卡轴、磨耗过大、室外基板不良、室外风机不运转、毛细管微堵、加氟量过大12 AC 输入电压异常 过电压，低电压保护动作，电压互感器不良13 E2ROM 故障 室外线路板故障，E 2ROM 接触不良14 压缩机温度传感器异常 传感器开路或短路、传感器接插件接触不良15 室外热交换器温度传感器异常传感器开路或短路、传感器接插件接触不良16 室外环境温度传感器异常传感器开路或短路、传感器接插件接触不良17 压缩机排气温度过高 吸气压力过低、毛细管堵塞、压缩机温度传感器不良、制冷时室外风扇电机不转，制冷济泄漏18 电压互感器故障 电压互感器不良，交流 220V 接线错误19 电流互感器异常 传感器开路或短路、接插件接触不良、IPM 不良（U、V、W 三相无输出）20 室外通讯异常 查询故障时由外板发回保存在 E2PROM 中的故障信息22 室外环境温度过高23 氟里昂泄。
