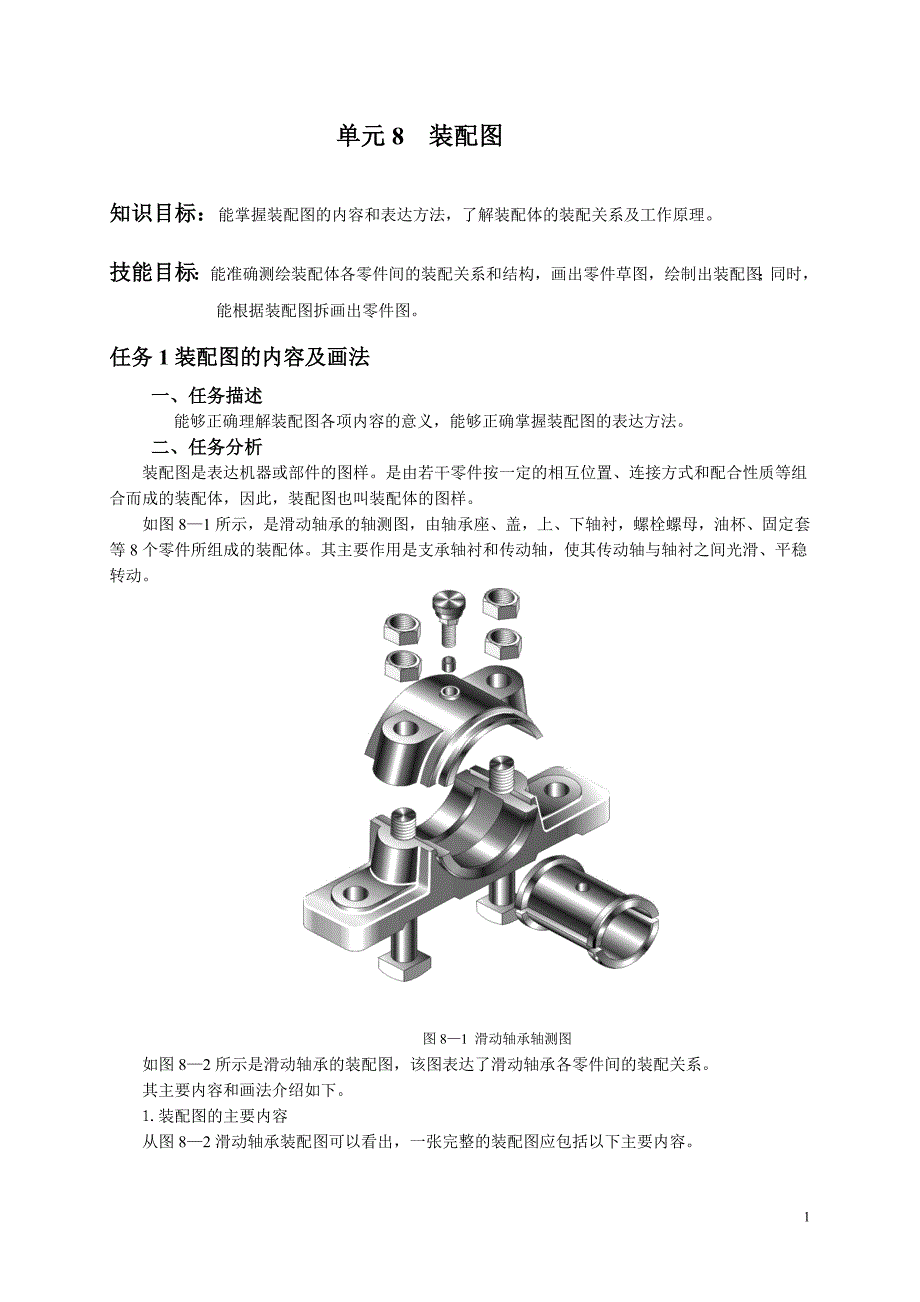

单元8 装配图知识目标：能掌握装配图的内容和表达方法，了解装配体的装配关系及工作原理技能目标：能准确测绘装配体各零件间的装配关系和结构，画出零件草图，绘制出装配图；同时，能根据装配图拆画出零件图任务1装配图的内容及画法一、任务描述能够正确理解装配图各项内容的意义，能够正确掌握装配图的表达方法二、任务分析装配图是表达机器或部件的图样是由若干零件按一定的相互位置、连接方式和配合性质等组合而成的装配体，因此，装配图也叫装配体的图样如图8—1所示，是滑动轴承的轴测图，由轴承座、盖，上、下轴衬，螺栓螺母，油杯、固定套等8个零件所组成的装配体其主要作用是支承轴衬和传动轴，使其传动轴与轴衬之间光滑、平稳转动 图8—1 滑动轴承轴测图如图8—2所示是滑动轴承的装配图，该图表达了滑动轴承各零件间的装配关系其主要内容和画法介绍如下1.装配图的主要内容从图8—2滑动轴承装配图可以看出，一张完整的装配图应包括以下主要内容⑴ 一组表达装配体结构的图形装配图的表达方法与零件图一样，运用各种视图和剖视图，表达机器或部件的组合情况，零件间的相互位置、连接方式和配合性质，由图可分析了解到机器或部件的工作原理、传动路线和使用性能。
如图8—2滑动轴承装配图有主视图、俯视图两个基本视图俯视图采用半剖视图和拆去画法⑵ 必要的尺寸标注装配图上的尺寸标注与零件图不一样，只需标注表明机器或部件的规格、性能尺寸；装配、安装时所需要的尺寸如图φ50H8、φ60H8/k7等；以及包装、运输所需要的总体尺寸如图240、80、180等⑶ 必要的技术要求用文字说明或标注符号，指明机器或部件在装配、调试、安装和使用过程中的一些技术问题⑷ 零件序号和明细表为了便于看图、图样管理和组织生产，装配图中必须对每种零件按顺序进行编序号，并编制明细表，按序号依次填写零件的代号、名称、材料和数量等如图8—2 所示⑸ 标题栏它与零件图一样，应包括机器或部件的名称、图号、比例，以及图样责任人的签字等内容如图8—2 右下角所示 2.装配图的规定画法⑴ 相邻两零件的接触面和配合面间只画一条线当相邻两零件的基本尺寸不同时，即使间隙很小，也必须画两条线如图8—2所示，轴承座和轴承盖的配合面只用一条线表示，图8—3所示的配合面和非配合面，分别用一条线，两条线表示⑵ 装配图中有剖视图的剖面线，在同一图纸上的同一零件的剖面线，其方向和间距应保持一致相邻两零件的剖面线应有明显区别，或方向相反，或间距不等。
如图 8—2所示的轴承座和轴承盖的剖面线间距相同，而方向相反；如图8—3所示的轴和齿轮、支座和挡套、轴和挡套等，其剖面线的方向，或者间距都不一样⑶ 装配图中的紧固件以及轴、键、销和杆、柄、球等零件，当剖切平面通过轴线时，按未剖切绘制如图8—3 所示的轴、键、销等按未剖切绘制，如需进一步表达轴与键、轴与销之间的装配关系时，再用局部剖进一步表示当剖切平面垂直轴线时，按剖开绘制如图 8—2所示，俯视图的螺栓，按剖开绘制三、相关知识绘制装配图除规定画法外，还有一些特殊的表达方法1.拆卸画法在装配图中，某些零件遮住了所需表达的其他部分时，可以假想沿某些零件的结合面切开，被横向剖切的实心轴、销、键以及螺栓杆等须在横截面上画上剖面线，而结合处不花剖面线，但须注明“拆去XX”如图 8—2 所示的俯视图的右半部分，就是将轴承盖、上轴衬拆去后画出的，拆去的剖切表面不画剖面线，在图上方标注了“拆去轴承盖、上轴衬”，由于横向切断了螺栓，在螺栓直径部分应画上剖面线2.假想画法在装配图上，当需要表达某些零件的运动范围和极限位置时，可用双点划线画出该零件的极限位置图如图8—4所示，当三星齿轮板在图示位置Ⅰ时，齿轮2 、3均不与齿轮4啮合；当三星齿轮板在图示位置Ⅱ时，传动路线为齿轮1经齿轮2传到齿轮4；当三星齿轮板处于图示位置Ⅲ时，传动路线为齿轮1经齿轮2 、齿轮3，传到齿轮4；这样，改变齿轮板的位置，就可能使齿轮4得到两种相反的转向。
极限位置Ⅱ和Ⅲ，都是采用双点划线假想画出的当需要表达本部件与相邻部件的装配关系时，也用双点划线假想画出相邻部件的轮廓线如图8—4所示，A—A展开图上的主轴箱，就是用假想画法绘制的3.展开画法为了展示传动机构的传动路线和装配关系，可假想按传动顺序沿轴线切开，然后依次将弯折的剖切面伸直，展开到与选定投影面平行的位置，再画其剖视图，这种画法称之为展开画法如图 8—4所示三星齿轮传动机构 A—A展开图图 8—4 三星齿轮传动机构展开图4.简化画法⑴ 当装配图中有若干相同的零件、部件组，可尽详细的画出一组，其余用点划线表示其位置即可如图 8—5 a) 所示⑵ 在装配图中，当某些零件的圆角、倒角、凹坑、凸台、退刀槽等，较小的工艺结构，可以省略不画如图 8-5 b) 所示⑶ 在装配图中，当剖切平面通过某些为标准产品，或已被其他图形表示清楚时，可以按不剖绘制如图8—5 a)所示的螺栓、螺母连接⑷ 在装配图中，滚动轴承允许采用图 8-5 b) 绘制，即对称的一侧按规定画出，另一侧按简化画法绘制 5.夸大画法在装配图中，当图形上圆的直径，或薄片的厚度较小，以及锥度、斜度较小时允许将该部分不按比例画出，而有意放大画出。
如图 8-5 b) 所示的垫片，采用的方法是完全涂黑的夸大画法 图8 --- 5 简化 夸大画法四、任务准备准备 3—4张装配图纸五、任务实施将准备好的装配图分给学习小组，用30分钟看完图纸，汇报下列问题：1 装配体用了——个视图，每个视图采用了——表达方法，目的是为了表达——、——、——2 简述装配体的工作原理六、问题预防各小组汇报的情况，老师必须进行点评——肯定成绩，指出不足；总结出各小组的特点和共同存在的要注意克服的问题任务2装配图的尺寸标注及序号和标题栏一、任务描述能够正确掌握装配图应标注的尺寸，它与零件图所标注的尺寸是有区别的，能正确编排零件序号、准确填写明细栏和标题栏二、任务分析 装配图的尺寸标注与零件图有本质区别，装配图只需要标注规格、性能、装配、安装及包装所需要的尺寸等1.装配图的尺寸标注装配图的尺寸标准没有必要像零件图那样，要标注零件的结构、大小尺寸，只需标注以下五个方面的尺寸⑴ 规格、性能尺寸表示该产品规格和性能的尺寸它是设计产品、选用机器的依据和要求如图 8—2所示，滑动轴承的轴衬孔径 Φ50H8, 它表明只能用于支承直径为φ50的轴⑵ 配合性质尺寸表示机器或部件中各零件间的装配关系的尺寸。
它包括配合尺寸和主要零件间相对位置的尺寸如图 8—2所示，滑动轴承的φ60H8 / k7，是表明轴承座、轴承盖的孔与上轴衬、下轴衬外径之间的配合关系；还有65H8 / f7，是表明轴承座、盖两端与上、下轴衬两端的配合关系⑶ 安装尺寸表示部件安装在机器上，或机器安装在基础上，需要确定位置的尺寸如图8—2 所示的180、2Xφ17是表明安装轴承座时所需螺栓的大小、数量，以及两螺栓之间的安装距离还有85，是表明两紧固螺栓之间的距离等⑷ 外形尺寸表示机器或部件的总长、总高、总宽的尺寸它反映装配体的外形大小供包装、运输和安装使用时考虑其所需占用的空间如图 8—2 所示，滑动轴承的总长240、总宽80、总高160⑸ 其它重要尺寸根据装配体结构特点和需要，必须标注的其它尺寸上述各类尺寸并不是每张图上都必须标注，要具体情况具体分析，有时一个尺寸有几个作用，如图8—2 所示的180，既是相对位置尺寸，又是安装尺寸2.装配图的零件序号和明细栏为了便于看图、图样管理和组织生产，装配图需对每一个零件（或组件）进行编号，该编号叫零件序号，并相对应编制出零件明细栏⑴ 零件序号的编排方法① 装配图中所有零件都必须编排序号。
一般一种零件只编排一个序号，在明细栏中注明数量② 零件序号标注在视图周围，可按顺时针或逆时针方向排列，且在水平方向或垂直方向排列整齐图8—6 序号编排形式如图 8—6所示，是按顺时针方向排列，水平方向和垂直方向排列整齐，便于看图 ③ 零件序号与所指零件间用细实线连接，其指引端用箭头，或园点指在零件轮廓线内；其序号端用细实线画一水平线、或圆圈，以填写序号如图8—7所示，序号端用水平线和圆圈表示，方向仍然是顺时针方向④ 一组标准件采用公共指引线，且将序号连在一起编排如图8—7所示的1、2、3，5、6、7和8、9、10等⑤ 零件序号指引线间不能交叉、不能与剖面线平行，一般为直线，特殊情况可以曲折一次如图 8—7所示，序号4的指引线曲折一次 8—7 序号编排的其它形式⑵ 明细栏明细栏是按照国家标准规定的格式绘制的，它包括序号、代号、名称、数量、材料、重量和备注等项目，通常画在图纸的右下角，在标题栏的上方，与标题栏对正其序号由下而上依次填写，以防遗漏当位置不够时，可在标题栏的左方接着序号继续往后排列若是标准件，应将其规格视为名称，一并填写在“名称”栏目中，如图8—2所示的螺栓5和螺母6，名称后注明其规格。
三、相关知识一张装配图纸，除了必要的尺寸标注、零件序号和明细栏以外，还有“标题栏”和“技术要求”是不可缺少的标题栏要填写装配体的名称、比例、图号和有关负责人签字等内容技术要求，主要说明在装配过程中的方法、质量要求、检验标准，在调试过程中的特殊要求，在安装使用过程中应注意的事项等在零件图中已注明的技术要求，在装配图中不要重复标注技术要求一般填写在明细栏上方，或标题栏左侧的空白处四、任务准备利用上节课准备的图纸五、任务实施将准备好的装配图分成小组，用30分钟看完图纸，准备汇报下列问题：1 装配图的名称是——2 装配体由——种零件组成，主要有——、——、——3 装配体的总体尺寸有长——、宽——、高——4 装配体中有——个定位尺寸，分别是——、——5装配体中有——个装配尺寸，分别是——、—— 六、问题预防各小组汇报的情况，老师必须进行点评——肯定成绩，指出不足任务3装配体的测绘一、任务描述能基本了解装配体的拆卸方法和顺序，能利用测量工具准确测量零件各个部位尺寸，勾画出零件草图正确确定装配图的表达方案、比例和布局二、任务分析装配体的测量和绘制，对于设备改造、技术革新和技术交流都是十分重要的。
无论对机器还是部件，通过观察了解，拆卸测量，绘制装配示意图、零件草图、装配图和零件工作图的过程，叫装配体的测绘下面以千斤顶装配图为例，说明装配体测绘的方法和步骤1.观察了解装配体如图8—8所示，千斤顶是由底座、螺母、螺杆、顶垫、挡圈5个主要零件和3种螺钉连接而成它是利用手柄（图中未表示）插在螺杆3，直径为φ20的圆孔中，搬动手柄转动螺杆3，在螺母2的作用下，使螺杆3上升和下降，起到顶起重物的作用底座1支撑着螺母2，并用2个紧钉螺钉6拧在底座上，以防止螺母与底座相对转动；顶垫4套在螺杆3顶部，接触面为球面接触，以减少摩擦力，为防止顶垫4与螺杆3分离，用两个螺钉5，拧在顶垫4上，螺钉端部伸进螺杆3的颈部，既防止了顶垫脱离，又避免了螺杆转动时带动顶垫一起转动，减少了顶垫与被起重物之间的。
