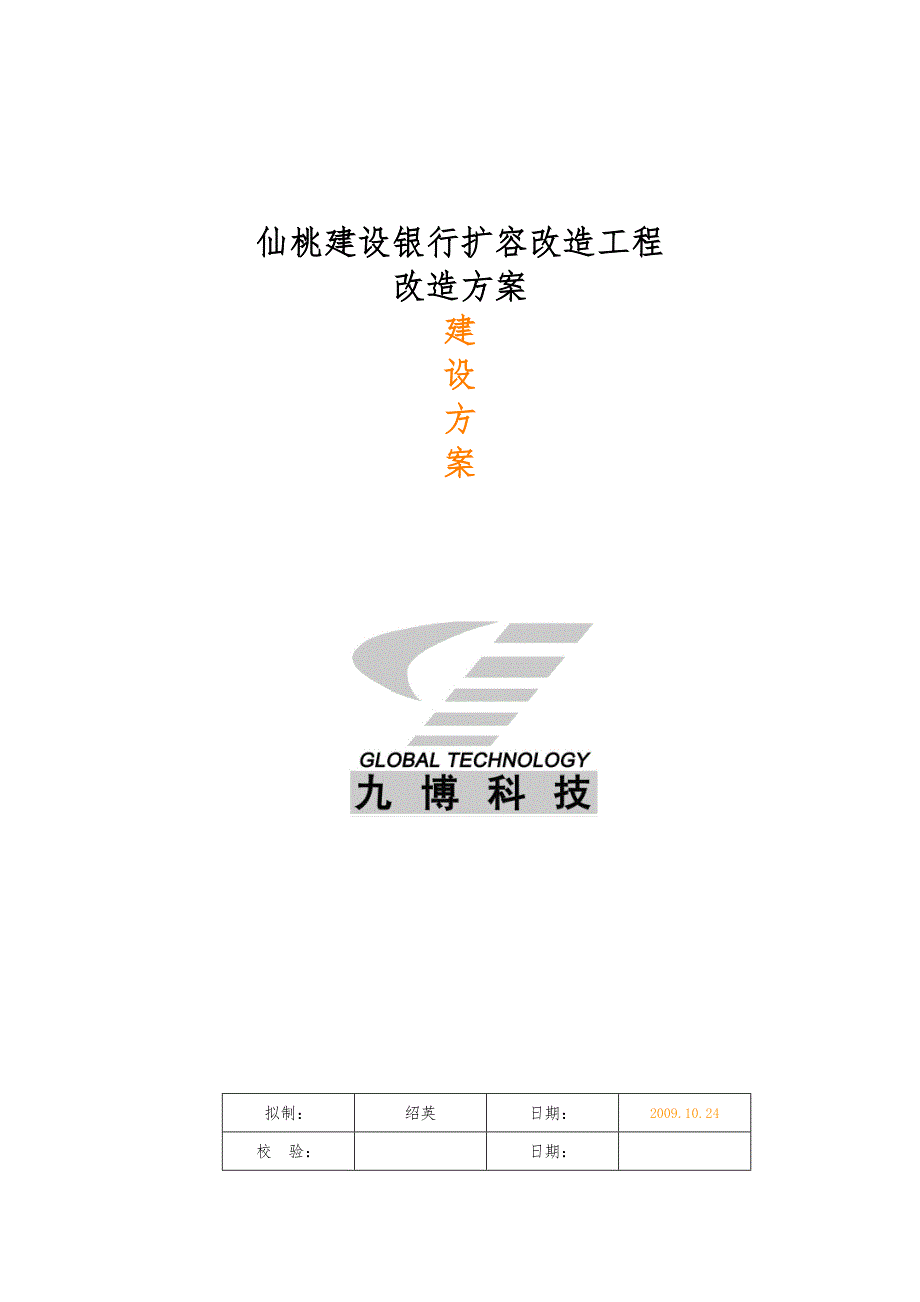

仙桃建设银行扩容改造工程改造方案建设方案拟制：绍英日期：2009.10.24校 验：日期：日期：日期：20 / 23目录一、概述1二、需求分析2三、方案介绍21.组网示意图22.网管组建33.方案特点34.工程设备配置清单4四、广东九博技术方案的优势51.大容量52.扩展性53.可靠性64.可维护性6五、广东九博MSAP设备简介61.系统简介72.主要特点83.功能介绍10六、售后服务171.技术支持与售后服务172.供货期203.质保期20一、 概述传输网是伴随着电路交换机产生的，用于将电路交换机连接起来，是电路交换网的附属随着社会经济、技术的发展，现在，传输网变成了一业务网各个运营商已经大量、直接地在本地传输网上开展各种接入业务，尤其是大客户接入业务实际上，原有的电路交换机，甚至今后的3G都可以当作是传输网的大客户业务本地传输网一般划分为三层网络结构：骨干层、汇聚层和接入层其中骨干层和汇聚层网落以SDH设备构成，网元之间全光连接，统称为骨干汇聚网接入层很分散，而PDH设备以其价格低、易部署、易维护的特点大量采用，与骨干汇聚网采取2M线连接如下图所示骨干汇聚网SDH网元DDF架2M线集中式V35协转机框光纤V35协转 图 1-1（传统方式）这种接入网存在以下几种缺点：1. PDH局端设备与SDH传输骨干网设备之间的连接需要大量的75Ω同轴电缆或120Ω高频对称电缆和DDF机架，占用机房空间大，故障点多，工程和维护工作量大。
2. 几乎每个接入点初期都不可能占满光端机的带宽，但用户又随时有增减带宽的可能，如果在工程期间一次性布放电缆将造成材料闲置，要是按用户需求布放电缆，每次更新都要重新布放电缆和跳线，工程十分繁琐，也增加了DDF端子板管理的难度，业务调整需要DDF跳线，很不方便3. 新增用户需要在局端和用户端安装设备，布放光纤和大量的电缆，工期长4. 不能真正为3A级大客户提供全线路端到端的保护SDH城域骨干网为全光纤网，可以提供多种保护功能；PDH局端机到PDH远端光端机为光纤连接，目前也可以提供双光口保护功能，但PDH局端机到SDH城域骨干网网元之间为2M线连接，故障多且无法提供保护5. 无法适应新的网络要求因同轴传输线传输距离的限制，PDH局端机只能与SDH城域骨干网网元放在同一地点而目前有许多大型商务办公区集中了大批客户，同时这些地方远离现有的SDH网元所在机房如果采用PDH接入，势必占用大量宝贵的城市骨干光缆资源，而且不一定能满足所有客户的光纤接入要求另外，目前随着MSTP的规模应用，SDH传输网具备了提供GFP或LAPS封装协议的以太专线能力但因接入网设备不具备GFP或LAPS封装协议的以太通道，故运营商无法方便地提供给用户端到端的以太专线业务。
6. 网管功能不足，只能进行简单的环路测试和告警采集，无法进行业务调度、故障定位和性能测试基于以上分析，我们开发出GT-MSAP综合接入平台，称之为第三代边缘光纤接入设备GT-MSAP采用SDH核，实现PDH光口、STM-1光口、E1等多种业务的接入、汇聚，以两个标准的STM-1光口上联或四个标准STM-4光口上联支路侧最多可提供192个E1接口，或48个SDH/PDH/光猫光接口，或48个100base-FX光接口，或48个10/100M自适应FE接口可以提供更好的边缘接入网解决方案，便于运营商针对不同客户采取灵活的接入策略二、 需求分析当今世界已经进入信息化时代，信息技术已经成为推动世界科技、经济与社会发展的重要动力信息化正对人类社会发展产生越来越巨大而深远的影响，信息化程度的高低已经成为一个国家现代化水平和综合国力的重要标志积极利用现代信息技术加快国民经济信息化建设的步伐，是我国经济和社会日益发展的迫切要求联通公司在良好的市场运营情况下业务量呈快速增长趋势，现阶段联通公司数据、传输网络部分设备端口占用率已高达70%甚至满负荷运转，部分节点存在单点上行安全隐患；且由于联通与网通刚合并，原两公司城域网机房的互通、资源整合迫在眉睫，3G业务的发展对提高联通公司数据、传输网络的设备服务能力提出了较高的要求，需要改善网络结构确保全网运行安全，本项目将对仙桃市本地网数固业务核心网扩容进行设备优化改造，为今后联通3G数据网络的建设打下良好的坚实基础。
对于银行而言，积极转变工作方式，构建决策科学化、管理现代化、资源共享化的“网络”，建立办事高效、运转协调、面向社会、服务公众的管理体制，已成为新形势下国民经济信息化的重要课题面对日益激烈的竞争，如何在多家银行中突颍而出，在软、硬件方面有更多的优势，争取更多更大的客户，提供安全稳定的传输网络，迫切地摆在了各家银行的面前现有的银行专线目前已经不足满足需求，故对专线网络的改造迫在眉睫，势在必行根据建设银行总行接入线路标准化的有关要求，为了提高网络集约化、专业化、标准化的管理水平，配合全行运行改革（包括监督体系改革、远程授权体系改革、业务集中处理体系改革）、保证网络环境的高可用性具体要求如下：1、新设计线路类型为MSTP线路（交换方式），线路带宽为2M各点今后不考虑升级2、运行商提供的MSTP线路必须全程为光传输，即局端与局端之间必须为光跳纤3、在网点必须使用MSAP设备远端设备接入4、ATM接口为155光接口三、 方案介绍接入网的建设应本着因地制宜、因时制宜、远近结合、网络拓扑结构合理、适度超前的原则，根据业务需求、市场发展和竞争需要，逐步建设接入网现阶段，大客户接入网项目常见的业务需求类型主要为数据接入（STM-1/4、E1、V.35、Ethernet）与语音、视频业务。
这次方案在仙桃联通机房安装一台MSAP机框，其余11个点采用远端接E1光猫和V35光猫这样方式接入，带宽为2M另外3个点用ATM光口接入，带宽为4M维持更有设备不变建议：1． 将11个点的V35设备换成以太网设备出网口，带宽可调，V35的设备永远是2M2． 采用E1光猫加V35光猫的话，它的网管性能不佳，现在所有的厂家采用这种方式的网管都不可能做到全程网管必须在每个建行分理处附近的基站上加一台MSAP机框这样的话就可以全程光网管，而且今后扩容也比较方便但这种方式会增加成本1. 组网示意图上我们这里所采用的应该就是用户分支1中V35光猫的接入方法，在联通机房放一台MSAP机框，借用仙桃联通的中兴SDH传输环，把时隙（2M）传送到各银行网点的分理处在基站上放台式E1光猫，客户端放台式V35光猫2. 网管组建采用九博公司自主研发的网管系统，在MSAP机框上的网管口连接一台管理PC，通过WEB化的网管软件，就能够图形化监控到远端所有设备的状态方便易学综上所述，本方案可做到大客户专网业务的全程网管提高了专网业务的维护响应力度此方案可实现的网管功能包括：可直接通过网管平台实现全网、全程设备的状态监控，流量统计，业务配置、远程重启与操作权限管理等操作，且此方案设备置误码测试单元，可直接通过网管对链路进行诊断。
大大方便了运营商对大客户专网的维护和管理，提升服务水平，减少维护开支3. 方案特点采用汇聚型协转相比传统集中式协转+汇聚交换机的方式，集成度高，占用机房空间少，能耗低，便于统一集中管理，同时减少大量网线跳接与2M跳线，故障点少，开通、调度直接在网管配置，方便、灵活业务扩容4. 工程设备配置清单仙桃联通：序号名称型号单位数量技术性能与参数描述一、仙桃联通建设银行客户机房设备(中心机房)1MSAP机架GT-MSAP-14D2-III个1MSAP机框（提供12个业务盘槽位，2个主控盘槽位）、风扇箱与温控、母板、１＋１电源输入2增强型155M/SDH上联盘GT-MSAP-DO1C/DMU块1上联汇聚盘，MSAP的核心部件每板包括2个STM-1光接口用于上联，时分交叉矩阵用于网元业务调度、时钟管理模块用于网元时钟管理、网元管理模块用于网元管理7、8槽位为互为热备份的关系0-25公里34路PDH光支路盘GT-MSAP-PDA4块4每板出4个光接口，每板最多16个VC-12每个光口的VC-12容量可从0—4或0-8进行调整二、建设银行仙桃分行各分理处 (共计14个点)1单E1光猫GP6-II-TFE块11单E1光端机，迷你型，提供1路FE接口,流量可调整，可提供掉电告警。
2单E1 V.35光猫GP6-II-TFV块11单E1光端机，迷你型，提供1路V.35接口,流量可调整，可提供掉电告警四、 广东九博技术方案的优势以下容只供参考，请根据不同的方案的实际情况，结合我司和竞争对手的情况进行修改1. 大容量l 某些重要网点的传输体制为全程STM-1，传输容量63路E1，如九博 GT-MSAP-155B；l 广电各接入网机房集中式多业务机框，单框可汇聚16个光方向远端接入点（营业点）；单块盘卡l 总行传输设备GT-MSAP-14D2可提供6路STM-1接口，传输容量231路E1；l 总行汇聚型协转，单台可汇聚16个方向单E1业务，出2个10/100M以太口；2. 扩展性l 此次仙桃建设银行GT-MSAP-14D2-III含四个业务插槽，本期只需配置4块4端口PDA4卡，后期可根据业务需要灵活扩增混插EOS、E1、V.35等类型插卡；l 总行MSAP属多业务接入设备，本期只需配置1块STM-1上联板（含2路STM-1接口）、4块PDA4板、还有2个空闲STM-1上联槽，9个空闲业务槽，后期也可根据业务需要灵活扩增混插STM-1、EOS、E1、以太网桥等类型插卡；3. 可靠性l 某些重要网点的传输体制为全程STM-1，并采用光缆双路由接入方式，形成保护，4. 可维护性l 广东九博MSAP网管系统可跨传输网实现全网统一端到端管理，包括未端的协转、收发器等等，维护人员足不出户即可了解全网设备运行状况，快速调试、开通各条电路。
准确的故障定位，缩短了故障处理的时间，提高了设备维护的工作率和响应力度有力保证了服务质量水平五、 广东九博MSAP设备简介1. 系统简介1.1 概述GT-MSAP正面示意图如图1-4所示系统构成图1-1 GT-MSAP前视图GT-MSAP中间的7、8槽位为整机核心部件DO1/DMU板的插槽位置，其余插槽为业务盘插槽，各种业务盘可以混插GT-MSAP的业务板有：2MM16、PDA4、PDB2、ESE4、PCE8、ESO4、ESE4、TUOME、TUOM2、TUNML等1) DO1/DMU板：上联汇聚盘，MSAP的核心部件每板包括2个STM-1光接口用于上联、44时分交叉矩阵用于网元业务调度、时钟管理模块用于网元时钟管理、网元管理模块用于网元管理7、8槽位为互为热备份的关系，提供1：1板级保护能力即一块板子工作，另一块就处于备份状态，当工作板出现故障，不能正常工作时，停止工作，同时启动备份板2) DO1C/DMU（。
