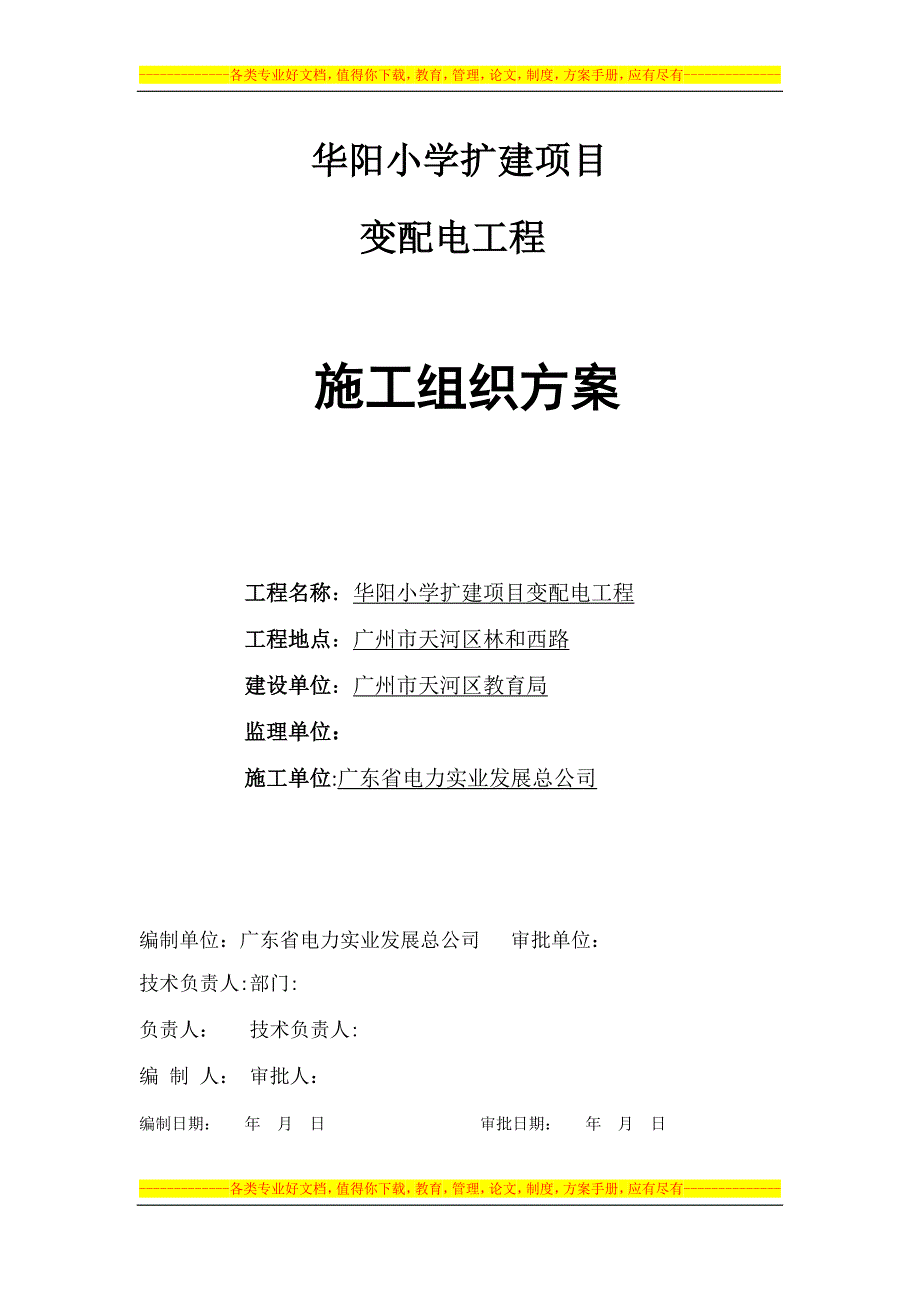

各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------华阳小学扩建项目变配电工程施工组织方案工程名称：华阳小学扩建项目变配电工程工程地点：广州市天河区林和西路建设单位：广州市天河区教育局监理单位：施工单位:广东省电力实业发展总公司编制单位：广东省电力实业发展总公司 审批单位：技术负责人:部门:负责人： 技术负责人:编 制 人： 审批人：编制日期： 年 月 日 审批日期： 年 月 日目录第一章工程概况及特点3一、工程概况3二、工程特点、影响施工的主要环节：3三、编制依据4第二章施工现场组织机构5第三章施工方案6一、施工准备6（一)、施工现场布置原则6（二）、施工准备6二、施工工序总体安排8三、主要工序和特殊性工序的施工方法8（一)、10千伏电缆敷设8(二）、高、低压柜的安装12（三）、变压器施工14（四）、低压插接母线槽安装15(五）、接地装置施工16（六)、电缆沟土建施工17（七）、设备调试运行方案20（八）、潜在问题分析21四、工程成本的控制措施21第四章施工进度计划23一、施工资源计划23二、计划控制25三、施工进度计划26第五章质量目标、质量保证体系及技术组织措施27一、质量目标27二、质量管理组织机构27三、质量管理组织机构主要职责28四、质量管理措施29五、质量管理及检验标准30六、质量保证检查措施30七、质量保证技术措施32第六章安全目标、安全保证体系及技术组织措施34一、安全管理目标34二、安全管理组织机构及主要职责34三、安全管理制度及办法35四、安全组织技术措施37第七章环境保护及文明施工39一、环境保护39二、加强施工管理、严格保护环境39三、文明施工的目标、组织机构和实施方案40第八章施工现场治安与防火管理措施48第九章安全事故应急救援预案50第一章 工程概况及特点一、工程概况工程名称：华阳小学扩建永久用电工程建设地点：广州天河区林和西路建设单位：广州市天河区教育局建设规模：10KV单回路供电，新建高压房1间,专变房1间，低压房1间,高压柜KYN2台，直流屏1台，SCB10-800KVA变压器1台，GCL低压柜4台。
设计单位：广州南方电力建设集团电力设计有限公司监理单位：施工单位：广东省电力实业发展总公司保修期限：验收合格之日起二年工程承包范围：1、负责该工程的施工图纸报供电部门审批，以及竣工图及竣工验收文件编制；2、10KV电源由变电站新敷设高压电缆至新建专变房根据招标人提供的招标文件和设计图纸资料进行参考设计，最终按电力设计院的图纸进行单电源施工地理状况、自然环境、交通情况：本工程位于广州市天河区林和西路，交通便利,利于工程各种原材料及设备的进场.现场施工用电、用水由总承包人配合提供临时水、电接点；施工范围场外道路可通行施工运输车辆，供施工材料及设备进场;临时设施由我方在总承包人提供的区域内自行搭设二、工程特点、影响施工的主要环节：由于本工程位于多车行走路段，设备进场也是影响工程进度的因素，对于大型设备材料进场施工尽量在夜间或交通不繁忙时段进行，必要时采取相应的交通疏导或临时管制,保证工程的进度,按工期要求完成施工范围内的工作内容.三、编制依据主要根据设计文件及以下验收标准和规范进行编制.《建筑电气工程施工质量及验收规范》 GB 50303—2002《电气装置安装工程接地装置施工及验收规范》 GBJ50169—2006《电气装置安装工程 电缆线路施工及验收规范》 GBJ50168—2006《施工现场临时用电安全技术规范》 JGJ46-2005《电气装置安装工程1KV及以下配线工程施工及验收规范》 GB50258-2005《建筑节能工程施工质量验收规范》 GB50411-2007《电气装置安装工程 电气设备交接试验标准》 GB50150-2006《建设工程文件归档整理规范》 GB/T50328-2001第二章 施工现场组织机构组织机构关系图我公司将根据本项目特点专门组建“永久用电工程"项目部。
项目经理部既是指挥机构，又是责任机构，是我公司对本工程项目实施的全权代表，负责组织工程的实施和落实,在现场进行统一指挥和管理施工管理组织机构设置的目的是为了充分发挥项目管理的功能,提高项目整体管理效率，以达到项目管理的最终目标，是施工项目管理的组织保证施工项目管理架构图(如图）：项目经理封拥军项目安全负责人闵剑峰技术负责人熊业锋质安员邓彬施工员闵剑峰各专业施工班组第三章 施工方案一、施工准备（一)、施工现场布置原则根据施工需要，结合施工现场实际情况，本着对场地合理利用、布局紧凑、有利于工程施工、现场管理及文明施工的原则布置二）、施工准备1、编写施工技术方案结合有关资料和现场实际情况,编制施工组织设计,在分部工程施工前编制并详细交底如下技术措施资料:（1）接地系统施工技术措施：a人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设置测试点b测试接地装置的接地电阻值必须符合设计要求（〈4Ω）（2）高压配电柜安装技术措施及工艺要求：柜的金属框架及基础型钢必须接地或接零可靠；(3）电缆敷设技术措施及工艺要求;（4）设备开箱、检验、存放及保管措施；（5)整理试验方案：各种技术措施中均包含质量保证措施和安全保证措施，由质量、安监专责工程师负责并会签，经项目经理或总工审批后执行；对主要工序和特殊工序编制施工技术措施、调试计划和调试大纲，由公司批准后，报监理工程师批准后进行技术交底.施工班组严格按照方案执行，对有疑问的方案应报技术人员，如需对原方案进行变更，按原审批程序审批后依照执行。
7）根据施工图，提出本工程设备及主要材料供应计划.2、施工技术准备（1）组织图纸会审从建设单位领取图纸后，进行登记造册.由项目总工组织各专业技术人员分专业审阅图纸，对其中问题进行汇总，书面提出施工图审查意见；由项目总工提交图纸审核意见.(2)技术培训工程开工前对有关人员进行技术培训，具体安排有：a． 电工基础培训；b 消防基础知识培训;c 施工安全知识培训;d 各种安装规范和验收规范培训（3)配备技术资料在技术准备阶段，根据工程设备选型收集各厂家的技术资料为甲方提供参考意见，为职工配备专业技术书籍对有疑问的方案应报技术人员,如需对原方案进行变更,按原审批程序审批后依照执行3、施工现场、通讯设施等（1）施工场地的准备a.按施工总平面布置规划修建临时设施;b.保障进场道路畅通，修建简易运输道与各施工点连接；c.施工场地布置应满足安全文明施工的要求2）通讯设施的准备a. 通讯设施采用程控专线1路至办公室，通过、、计算机网络对外联络.另装设无线对讲系统一套，以供施工现场和项目经理部之间以及施工现场之间联系.b 施工用电配电箱配置安全、规范、合理所有电源箱必须接地，必须装设经检验合格的漏电保护开关，户外电源箱要有防雨措施，电动工具必须有专用开关或插座,不得挂钩在闸刀上。
4、施工力量的配置项目经理部根据建设单位关于本工程工期的要求和公司生产计划的安排，针对各式各样工种施工的特点，充分考虑本工程的工程量、施工难度、气候环境等情况,结合我公司多年施工的经验,应用CPM网络计划技术对施工力量的组织进行了科学合理的测算，计划投入四个施工队伍将按工程需要随时调入现场5、施工机具安排根据我公司近期施工情况、本工程的工程量和施工进度计划，编制本工程施工机具使用计划，并在开工前对公司库存工机具进行检查、试机、检修、保养及补充,确保施工机具数量齐全、状态良好,各种施工机具在相应的分部工程计划开工前运至工地二、施工工序总体安排工程计划开始进行安排进行图纸设计,施工，工程验收，竣工审查送电先土建后安装，土建基础等先进行施工，待土建完成后安排充足的具备条件的各专业工种同时施工，各专业齐头并进，合理调度.按照合同文件要求，项目经理部向监理工程师提交总网络进度、月、旬施工进度计划,并及时报送各类统计报表进度计划中包括工程的实施顺序、设备材料到达现场的时间.三、主要工序和特殊性工序的施工方法（一）、10千伏电缆敷设1、电缆敷设前准备（1）电缆敷设前，必须建立以工程安全负责人为核心的安全管理和施工网络，根据施工情况进行合理安排,制定、督促、落实各项安全要求及安全技术措施，确保工程施工质量和工期.（2）根据设计图纸和电缆沟现场的情况准确计算电缆的牵引力和电缆的侧压力确定电缆敷设的起始地点，将电缆盘就位，电缆盘中心对准电缆敷设中心。
3）施工前安排足够的时间召开班会进行工作及安全交底，使每一个工作人员都熟知当天的工作内容、技术要求和安全措施,明确各自的工作范围,做到人人心中有数，确保工作万无一失.（4）检查施工所用的工器具设备,保证其具备良好的工作状态如通信工具的通信距离、千斤顶的固定强度，校核敷设中使用的钢丝绳的机械强度，检查使用的滚轮有无破损、尖角，以免敷设时刮伤电缆外护套.（5)电缆敷设路径是否畅通，清除沟内及沟边的杂物，沟底铺的细砂是否足够,检查工井、暗沟的通风措施，并测量有害气体浓度符合规定数值.（6）施工现场有施工范围内设好遮栏，警示带和醒目的警千牌，夜间施工现场必须挂示警信号灯，施工现场要做好防火措施7）敷设范围内如有与其它管线交叉时,必须做好保护其它设施的安全.2、电缆敷设(1）根据敷设方式和要求将主要的施工机具放置到确定的位置2)在电缆敷设中的一些关键部位（如电缆线盘位置、牵引端、转弯处、工井和沟道出口、终端、控制指挥位置等）安排一定数量的有经验的工作人员，要求在电缆敷设中听从统一指挥3)敷设牵引钢丝绳4）由于电缆在暗沟内敷设，如电缆暗沟内光线不足，应采取补救措施,保证电缆敷设全过程受监察,从而确保施工质量。
5）对电缆敷设顺序、牵引方式、进线方向、放线速度、制动措施、弯曲半径、拉力控制、余线安置等敷设过程中的一些技术要求，均严格按照作业指导书进行施工6）整个敷设中派专人对电缆处护层进行检查，如发现缺陷应做好标记，待放线结束后予以修补7）敷设结束应将电缆按要求固定好，做好保护措施8)根据防火要求电缆裸露部分应涂上防火漆9)测量电缆外护层的绝缘电阻10）工具材料及场地的清理.（11）电缆敷设时的安全要求及措施A、在电缆盘、张力牵引车及其关键部位设置摇铃开关、电铃、无线电对讲机等设备，并派专人操作和监视B、制定统一的指挥信号和行动规则,信号要简单，控制要迅速可靠，在电缆敷设之前应将控制信号系统安装及调试好,并将信号装置的使用方法向所有敷设电缆的人员交代清楚C、采用制动装置控制线盘的转动，保证电缆线盘在任何情况下均能匀速转动和停止转动.D、利用防捻器及时消除钢丝绳或电缆产生 的扭转力E、安装张力计监视牵引力的大小，避免拉伤电缆.F、电缆拖动时，严禁用手搬动电缆，以防压伤.G、电缆牵引时，所有人严禁在牵引内角停留，施工人员应站在安全检查的位置，精神集中地。
