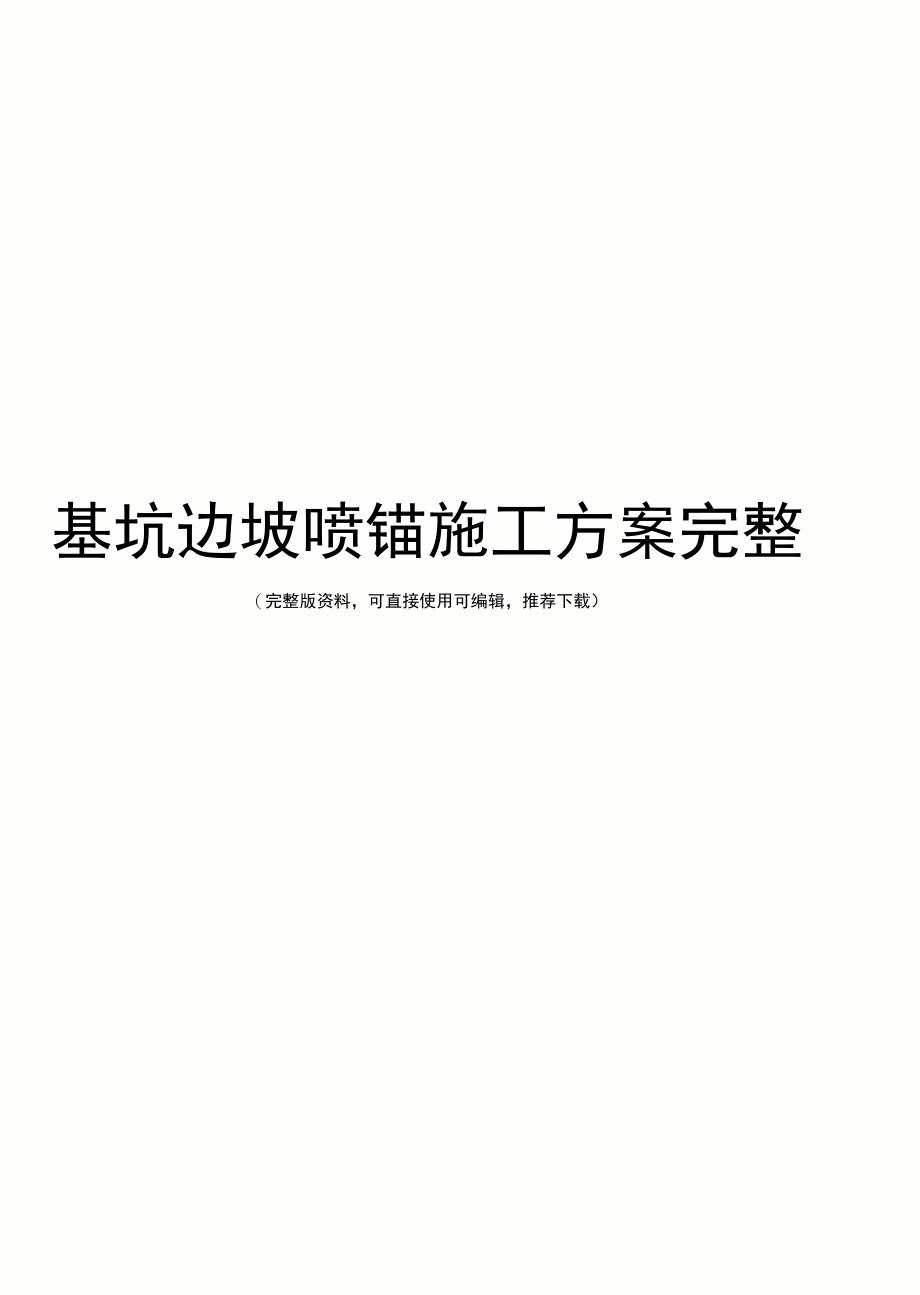

基坑边坡喷锚施工方案完整（完整版资料，可直接使用可编辑，推荐下载）二期边坡及基坑护壁（号楼）施 工 专 项 方编制:审核：审批：年月目录一、工程概况 3二、施工资源配置 31、材料32、施工机械设备 43、施工人员配置 4二、施工组织方案 41、总体施工组织安排 42、材料来源和机械、人员组织 53、技术准备工作 6三、施工方法与施工工艺 721、准备工作 722、锚杆施工 82.3、网片制作安装 1024、泄水孔设置 112.5、喷射混凝土 1126、施工注意事项 12四、质量安全控制措施 12 八、环保及文明施工 131、环保措施 132、文明施工 14 九、施工安全保证体系 17 十、环保及文明施工 191、环保措施 192、文明施工 19边坡挂网喷护施工方案一、工程概况该项目基坑边坡防护采用挂网锚喷砼工艺 .锚杆选用全粘结系统 锚杆,HRB335①22mm螺纹钢筋，锚杆单根长 6米，锚杆间排距为 2000mmx 2000mm钢筋网选用 HPB①8钢筋，网格间距 300mmX 300mm锚杆采用M25水泥砂浆灌浆，喷砼为C25为了有效排除 砼喷护层内侧积水而不影响已喷砼的永久稳定性， 特布置① 50-75 排 水孔,单孔深15cm,间距3米，成梅花形布置。
二、施工资源配置1、材料主要材料：M30水泥砂浆灌浆、C20混凝土喷浆（原材料：32 5号水泥、碎石 ＜小石子 ＞、中粗砂），HPB300 © 8钢筋、HRB400 © 8螺纹钢，水灰比038-045的水泥浆（原材料：325R复合硅 酸盐水泥）辅助材料：© 50—75PVC 管周转材料：© 48 钢管扣件以上材料数量 M30 灌浆、喷护 C20 细石砼、水灰比 0 38-0.45 的水泥浆原材料由工程部根据参考配合比确定 ,网片用的 HPB300© 8钢筋，锚杆用的HRB335 © 22螺纹钢、© 50 — 75PVC管道由工程 部根据设计计算数量后填写材料申请表交物资部采购周转材料©48 钢管扣件根据本段边坡高度宽度及具体施工方法计算后提交物资2、施工机械设备喷锚支护主要施工机具序号机具名称型号单位数量备注1空压机15m3以上台12喷射机PZ-5台13高压输料管m1504砂浆搅拌机200L台15风钻•台2配套钻杆、钻头6挤压泵台17切割机台18调直机台19电焊机台210洛阳铲把811电缆线米200二芯动力电缆12零星器材若干13全站仪南方NTS—套114水准仪DS3套13、施工人员配置现场管理人员2人技术总管1名，机械操作人员5名以上，测 量2人，质量安全1人，材料员1名，实验1名。
作业工人：空压 机司机1名,喷浆手3名,挤压泵操作手1名,电焊工1名，电工1名 二、施工组织方案1、总体施工组织安排为合理利用施工资源，加快施工进度，力求在质量、进度、成 本和效益以及整体形象方面创造良好效果 在施工技术准备的同时， 进行材料准备、测量放线等工作锚杆用© _22螺纹钢筋加工，网片 以© 8钢筋（盘条）调直后搭接，具体技术要求和制作工艺由工程部 制定技术交底，加工人员严格按技术交底制作锚喷施工前测量人 员先按设计坡比测量检查边坡超欠情况，对存在欠挖处做好标记记 录，作业人员搭设脚手架后进行人工修坡锚杆、钢筋网片应先加 工好，现场管理人员做好锚杆孔注浆、安装锚杆、挂网及喷浆封闭工 作准备，使锚杆成孔后立即可以进行注浆、安装锚杆、挂网、焊接 及喷浆工作2、材料来源和机械、人员组织本工程主要材料水泥、砂石料、和钢筋主要材料根据公司物资管理部门《合格供方名录》提供的合格及优秀供应商，选择质量信誉生产能力都比较强的距离工地近的厂商供应其它辅助材料如PVC管，土工布等就近选择优良材料使用，周转材料 钢管扣件由物资部就近联系租赁机械设备及作业员由项目经理和现场施工负 责人（生产副经理）协调组织一个喷浆班组和机加工班组施工 •拟投入现场管理和技术人员配备及主要职责如下：拟投入技术、管理人员表序号姓名部门或职称主要职责1项目经理总体协调管理2执行经理施工总体安排、资源调 配3安全员施工过程质量管理4现场技术负责人技术总管，技术工作（包 括测量、试验、质检计 量等）总体安排3、技术准备工作本工程开工前，组织全体技术人员，包括测量、质检、试验、材料相关人员。
熟悉施工图纸，了解施工内容•由技术负责人主持开 展技术工作，对各部门人员进行分工•现在根据本工程具体情况和施 工内容，现在对各部门工作安排如下：工程部：熟悉施工图纸后，尽快完成做出技术交底和配套的安全技术交底，组织现场施工人员进行现场技术交底统计本项施工材 料规格数量，提交给物资部门物资部：物资寻价，选择优秀水泥、钢材供应厂商，保证工程用物资及时运到工地，办理物资购销合同，设备租赁及结算等统 计:做好成本台帐、和施工过程控制成本后勤总务：做好施工场地安全文明施工环水保护宣传工作，根据要求搞好工地文明施工三、施工方法与施工工艺2.1 、 准 备工作搭设金属扣件双排脚手架 ,按照施工方案做好准备工作1、搭设前应严格进行钢管筛选，凡严重锈蚀、薄壁、严重弯曲 裂变的杆件不宜采用2、严重锈蚀、变形、裂痕螺栓螺纹已经损坏的扣件不准采用3、脚手架的基础除按规定搭设4、脚手架座立于页岩硬土层上，用方木 200*200 垫块垫底6、同一立面的小横杆，应对等交错设置 ,同时立杆前后对直7、斜杆接长，不宜采用对接扣件应采用叠交方式，搭接长度不小于 50cm ，用三只旋转扣件均匀分布扣紧，两端余头不小于 10cm。
8、搭设人员安全上下使用爬梯，必须符合安全规范要求9、人员操作面平台设置护栏横杆，挂设安全网 拆除脚手架时，按照拆除方案做好每一步工作1、拆除现场必须设警戒区域，张挂醒目的警戒标志 .警戒区域内 严禁非工作人员通行或在脚手架下方组织施工 .地面监护人员必须履 行职责.2、仔细检查调运机械，包括是否安全可靠调运机械不允许搭 设在脚手架上，应另行设置3、如遇强风、雨等特殊气候不应进行脚手架的拆除夜间实施 拆除作业，应具备良好的照明设备 .4、拆除人员进入岗位以后，先进行检查清除架板上留的材料、物件及垃圾块 .所有清理物应安全输送至地面，严禁从高处抛掷5、按搭设的反程序进行拆除， 即安全网 -竖挡笆 -防护栏杆—搁栅 —斜拉杆—连接杆 -大横杆 -小横杆-立杆.6、不允许分立面拆除或上、下二步同时拆除(踏步式)认真 做到一步一清，一杆一清 .7、所有连杆、斜拉杆必须随脚手架不成拆除，同步进行下降， 不准先行拆除8、所有杆件与扣件，在拆除适应分离，不允许杆件上附着扣件 输送地面 ,或两杆同时拆下输送地面9、所有架板拆除，应自外向内里竖立、搬运 ,防止自立向外翻起 后,架板上垃圾物件直接从高处坠落伤人。
10 、当日完工后，应仔细检查岗位周围的情况 ,如发现留有隐患 的部位 ,应及时进行修复或继续完成指一个程序、一个部位的结束， 方可撤离岗位 .11、输送至地面的所有杆件、扣件等物件 ,应按类对方整理在边坡进行喷砼前 ,按设计图纸做好各项准备工作；a) 清理防护边坡杂物，清除浮土及松动的土块 ;b) 用水冲洗坡面，并使边坡表面保持一定的湿度；2.2 、 锚 杆施工在边坡面上确定锚杆孔位、进行钻孔，孔深及孔径应符合图纸要 求钻孔采用风动锚杆钻机或风钻凿岩机钻孔 ,钻至规至深度后，用 高压风吹孔，用牛角泵向孔内灌入水泥砂浆或设计图纸规定并经监 理工程师批准的材料并打入锚杆，孔口不满部分用泵补灌，再用砂 浆将孔口抹平锚杆纵横间距 2M 布置杆体每 2M 设置 1 定位支架 .钻孔采用螺旋钻孔干作业法 :用螺旋杆进行钻孔 ,被钻削下来的土屑对孔壁产生压力和摩擦阻 力，使土屑顺螺旋钻杆排出孔外对于内摩擦较大的土 ,和能形成粗 糙孔壁的土 ,由于钻削下来的土和孔壁间的摩擦阻力小，土屑易于排 出，就是在螺旋钻杆转速和扭矩相对较小的情况下 ,亦能顺利钻进和 排土螺旋钻孔所用钻杆 ,每节长约 2.5M, 根据钻孔直径选择螺叶外径 和螺距，二者之间有一定的比值。
用此法钻孔时 ,钻机连续进行成孔，后面紧接着安放锚杆和灌注 浆.中型机具设备采用倒链吊装；1. 使用倒链必须仔细检查铁链是否损坏，钩头是否变形或裂缝； 保险闸是否正常，摩擦片是否良好，转动是否灵活等链条有伸长和扭转等现象禁止使用 .3. 拉链人数根据倒链的起重能力而决定；操作时，拉小链的力要 均匀，不得过快；如拉不动应检查倒链是否有故障，加以排除或调 换，严禁强拉 .4. 严禁操作人员站在倒链正下方拉链 ,或站在部件下拉链而随部件同时提升5起吊的重物停止时间较长时，要将手拉小链拴在起重链轮的大链上.2.3 、 网 片制作 安 装埋设控制喷射混凝土厚度的标志，铺设© 8钢筋网，网格间距25x 25cm钢筋网与锚杆联结牢固，其与坡面的间隙按设计图纸规定 施作;钢筋现场绑扎操作工艺1） 将预留钢筋调直理顺，并将表面砂浆等杂物清理干净先立2〜4根纵向筋,并划好横筋分档标志，然后于下部及齐胸处绑两根 定位水平筋，并在横筋上划好分档标志 ,然后绑其余纵向筋，最后绑 其余横筋弹墙体线剔凿坡体混凝土浮浆修理预留搭接筋绑纵向筋 绑横筋绑拉筋或支撑筋2） 钢筋绑扎完后 ,把垫块或垫圈固定好确保钢筋保护层的厚度。
纵向钢筋的最小保护层厚度3） 钢筋网绑扎 .全部钢筋的相交点都要扎牢，绑扎时相邻绑扎点 的铁丝扣成八字形，以免网片歪斜变形4） 为控制墙体钢筋保护层厚度，宜采用比墙体竖向钢筋大一型 号钢筋梯子凳措施，在原位替代墙体钢筋，间距 1500mm 左右.5） 水平分布钢筋的搭接长度不应小于 1 2la. （la 为钢筋锚固长 度）同排水平分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于 250mm6）竖向分布钢筋可在同一高度搭接，搭接长度不应小于 1.2la.7）分布钢筋的锚固：水平分布钢筋应伸至墙端 ,并向内水平弯折 10d 后截断，其中 d 为水平分布钢筋直径8）混凝土喷浆前，对伸出的墙体钢筋进行修整 ,并绑一道临时横筋 固定伸出筋的间距（甩筋的间距 ）墙体混凝土浇筑时派专人看管钢 筋,浇筑完后 ,立即对伸出的钢筋 （甩筋）进行修整2.4 、 泄 水孔设 置泄水管采用© 50—75PVC管道，梅花形布置PVC管钻眼后， 采用？ 2MM的钢丝网包裹2层，绑扎牢固仰角150 5、 喷射 混 凝 土a） 施工前先确定湿式喷射混凝土的配合比、报监理工程师批准。
喷射混凝土前先进行试喷、调整回弹量、确定混凝土的配合比及施 工操作程序，经监理工程师认可后方可大面积施工；b） 采用湿式喷射机喷射砼 ,移动式电动空压机供风，施作前先 对机械进行技术检查，对水、风、电路进行检查，合格后方可运转c ） 。
