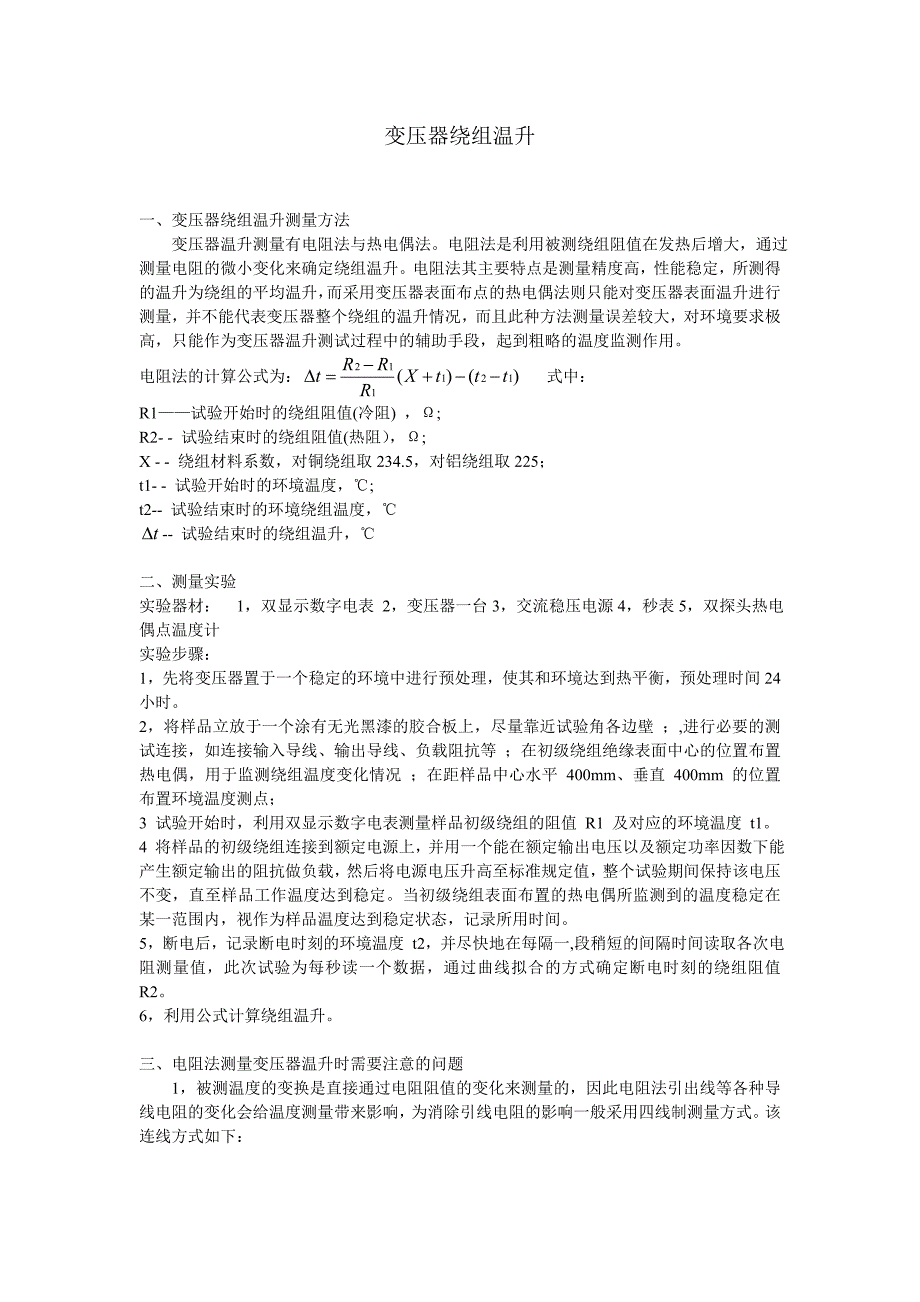

变压器绕组温升一、变压器绕组温升测量方法变压器温升测量有电阻法与热电偶法电阻法是利用被测绕组阻值在发热后增大，通 过测量电阻的微小变化来确定绕组温升电阻法其主要特点是测量精度高，性能稳定，所 测得的温升为绕组的平均温升，而采用变压器表面布点的热电偶法则只能对变压器表面温 升进行测量，并不能代表变压器整个绕组的温升情况，而且此种方法测量误差较大，对环 境要求极高，只能作为变压器温升测试过程中的辅助手段，起到粗略的温度监测作用电阻法的计算公式为： 式中：)()(121 112tttXRRRtR1——试验开始时的绕组阻值(冷阻) ，Ω; R2- - 试验结束时的绕组阻值(热阻） ，Ω; X - - 绕组材料系数，对铜绕组取 234.5，对铝绕组取 225； t1- - 试验开始时的环境温度，℃; t2-- 试验结束时的环境绕组温度，℃-- 试验结束时的绕组温升，℃t2、测量实验 实验器材： 1，双显示数字电表 2，变压器一台 3，交流稳压电源 4，秒表 5，双探头热 电 偶点温度计 实验步骤： 1，先将变压器置于一个稳定的环境中进行预处理，使其和环境达到热平衡，预处理时间 24 小时。
2，将样品立放于一个涂有无光黑漆的胶合板上，尽量靠近试验角各边壁 ；,进行必要的测 试连接，如连接输入导线、输出导线、负载阻抗等 ；在初级绕组绝缘表面中心的位置布置 热电偶，用于监测绕组温度变化情况 ；在距样品中心水平 400mm、垂直 400mm 的位置 布置环境温度测点； 3 试验开始时，利用双显示数字电表测量样品初级绕组的阻值 R1 及对应的环境温度 t1 4 将样品的初级绕组连接到额定电源上，并用一个能在额定输出电压以及额定功率因数下 能产生额定输出的阻抗做负载，然后将电源电压升高至标准规定值，整个试验期间保持该 电压不变，直至样品工作温度达到稳定当初级绕组表面布置的热电偶所监测到的温度稳 定在 某一范围内，视作为样品温度达到稳定状态，记录所用时间 5，断电后，记录断电时刻的环境温度 t2，并尽快地在每隔一,段稍短的间隔时间读取各次 电阻测量值，此次试验为每秒读一个数据，通过曲线拟合的方式确定断电时刻的绕组阻值 R2 6，利用公式计算绕组温升3、电阻法测量变压器温升时需要注意的问题1，被测温度的变换是直接通过电阻阻值的变化来测量的，因此电阻法引出线等各种导 线电阻的变化会给温度测量带来影响，为消除引线电阻的影响一般采用四线制测量方式。
该连线方式如下：其中 R 为要测量的电机绕组，其余 4 根为连接线，由于电压表的内阻无限大，所以 RL3 与 RL4上流过的电流几乎为零，所以电压表测量的电压就是变压器绕组上的压降这种方 法可以有效减小接触电阻与导线电阻带来的误差 2，在求断电时的电阻时采用曲线拟合的方法，需要采用一定的数学计算使拟合曲线更贴近 实际情况变压器损耗的测量一、损耗来源当变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体， 在垂直于磁力线的平面上就会感应电势，这个电势在铁芯的断面上形成闭合回路并产生电 流，好像一个旋涡所以称为“涡流” 这个“涡流”使变压器的损耗增加，并且使变压器的 铁芯发热变压器的温升增加在铁芯中还会产生由“磁滞”带来的功率损耗，由“涡流” 和“磁滞”所产生的损耗称为“铁损” 另外要绕制变压器需要用大量的铜线，这些铜导线 存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，称 这种损耗为“铜损” 所以变压器的损耗主要由铁损和铜损两部分构成根据能量守恒定律，运行中的变压器从原绕组输入的电功率应该等于变压器的损耗功率（包括铁损 和1PePf铜损 ）与副绕组的输出功率之和，用公式表示即：Pcu2P21PPPPcufe二、变压器损耗测量实验(1)变压器的铁损 可用空载实验来测定。
使变压器副绕组开路，在原绕组加上额定电压，空载时变压器副边输出功率为零，nU1 空载电流又很小，铜损可以忽略不计所以，从功率计上读出的功率就是铁损Pcu 实验连接图：(2)变压器在额定负载时的铜损称为满载铜损，用表示，可以用短路实验测定将PcufPcuf变压器副绕组短路，把原绕组接至调压变压器，逐渐升高电源电压，使通过原绕组的电流 达到额定值，此时电压表的读数，称为短路电压当副边短路而原边通入额定电流时，原边电压只是短路阻抗的电压降，电压很小所以此时的铁损 很小，可以忽略不计，故功feP率计的读数就是满载铜损 Pcuf实验连接图：。
