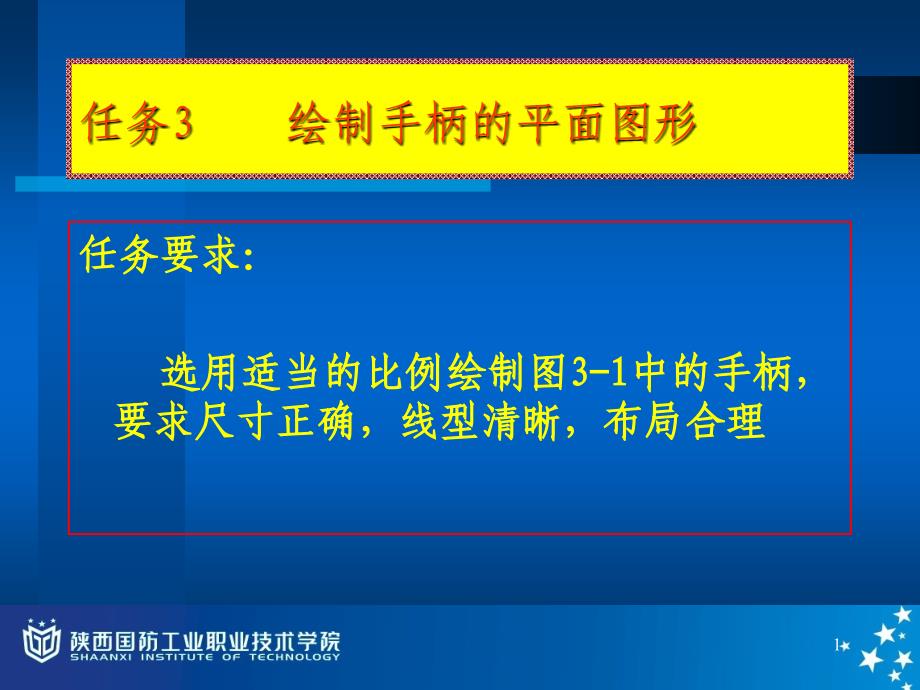

1任务3 绘制手柄的平面图形 任务要求：选用适当的比例绘制图3-1中的手柄， 要求尺寸正确，线型清晰，布局合理2图3-1 手柄3一. 尺寸分析定形尺寸：确定平面图形中线段的长度、圆弧的半径、圆的直径以及角度的大小等尺寸，称为定形尺寸如图中的φ3、φ10、R6、R40等尺寸定位尺寸：用于确定圆心、线段等在平面图形中所处位置的尺寸，称为定位尺寸，如图中的5、45、φ15等尺寸知识要点4二. 线段性质分析已知线段：根据作图基准线位置和已知尺寸就能直接作出的线段如图中的φ3圆及R7.5、R5等弧线中间线段（圆弧）：已知定形尺寸，少一个定位尺寸的线段（圆弧）如图中的R40圆弧连接线段（圆弧）：只知定形尺寸的线段（圆弧）如图中的R6圆弧5三. 平面图形画法平面图形的画图，关键在于根据图形及所标注的尺寸进行尺寸分析及线段性质分析，确定尺寸基准以手柄平面图形为例，画图步骤如图所示6图3-2 手柄绘图过程71.画出基准线，并根据定位尺寸画出作图定位线，如图（a）所示2.画出已知直线，如图（b）所示3.画出中间线段，如图（c）所示4.画出连接线段，如图（d）所示5.加深图线，标注尺寸，如图（e）所示。
作图步骤：8四. 平面图形的尺寸标注平面图形画完后，需按照正确、完整、清晰的要求来标注尺寸，即标注的尺寸要符合国家标准规定：尺寸不重复也不遗漏；尺寸要排列有序；数字要注写正确、清楚下图为几种平面图形的尺寸标注示例9图 3-3 平面图形尺寸标注示例。
