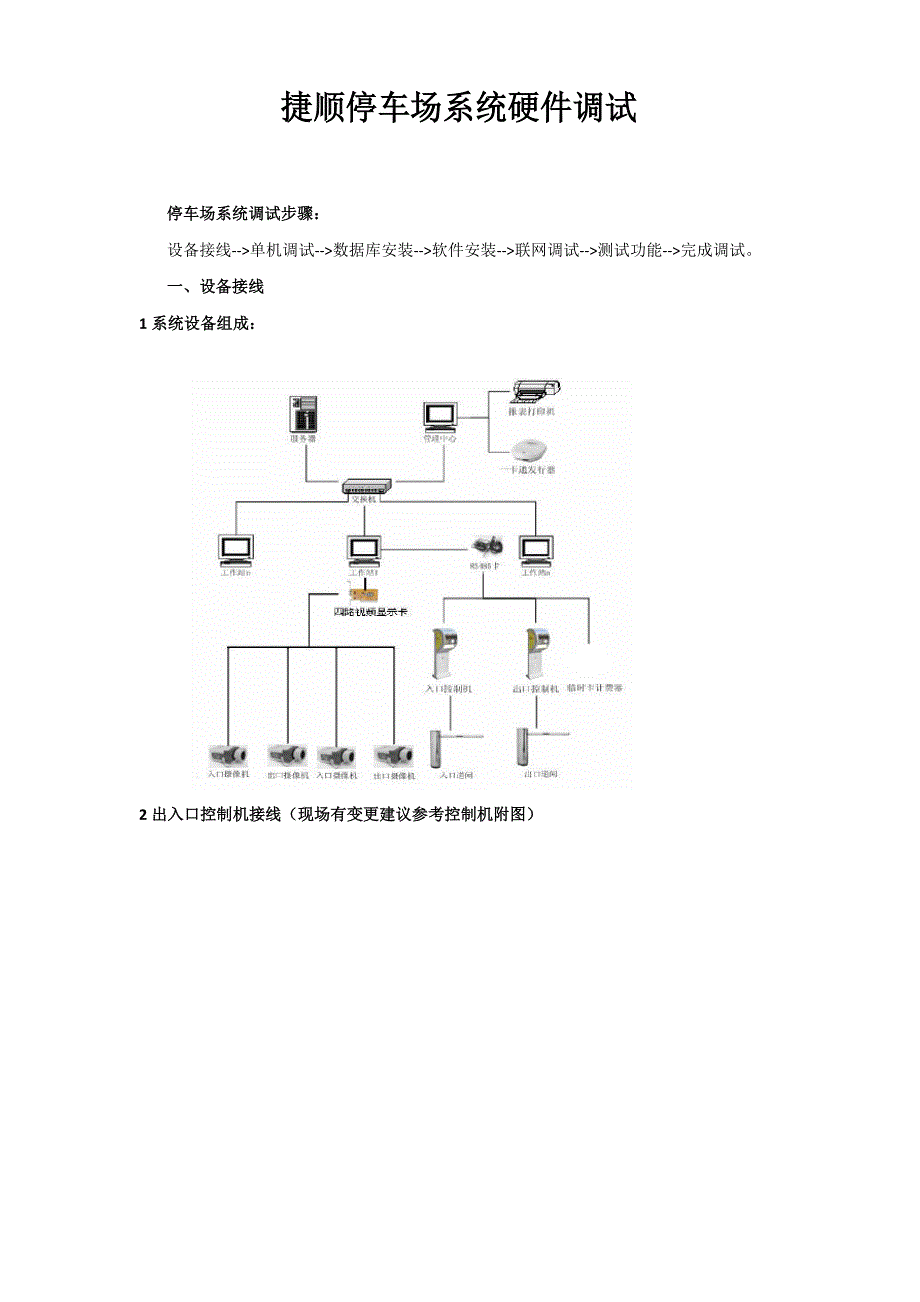

捷顺停车场系统硬件调试停车场系统调试步骤：设备接线-->单机调试-->数据库安装-->软件安装-->联网调试-->测试功能-->完成调试一、设备接线1 系统设备组成：2 出入口控制机接线（现场有变更建议参考控制机附图）说明：上图为 P19 菲尼克斯端子主要接线口：A．10、11 接地感线圈B．2、3、4、5、6、7 接道闸隔离板 J4 对应的开、关、停、开到位、关到位、GND，若使用RS485 开闸则只需接 GND．12V、道闸 RS485A．道闸 RS485BC．8、9 接 485 转换器的 A(485+、)B(485-)3 道闸隔离板接线A．作用该板实现停车场控制电平控制信号与数字道闸之间的光电隔离，且具有道闸 RS485 接口的隔离及防雷保护的功能，可有效的减少、消除道闸通过地线环路对控制机电源及信号干扰， 并增强道闸 RS485 接口的抗雷击、干扰能力B．接线方法见下图（有两种接线方式，一种为电平开闸模式，只需将图中接带※标识的端子即可，适用于所有道闸，另一种为RS485 模式，只需接不带※标识的端子，只用于数字道闸）道闸485隔离板JSPJ0104接线图J3JSPJ0104（2008.05.26）接控制机道闸控制4 85 A接控制机道闸控制4 85 B接大地J1123485A485B PGNDVDD GND2OpdIn CldIn OpenOutCloseOuteOC O C+ Gsol dp8 接道闸V D D7 接道闸G N D6 * 接道闸开到位5 * 接道闸关到位4 * 接道闸O P EN* 接道闸C LO SETA 3 接道闸R S 4 85 A2V21 1DN TB 1 接道闸R S 4 85 BJ41 2 3 4 5 6备注： 1、该板主要实现道闸RS485隔离、防雷，及电平信号的光电隔离； 2、D4为电源指示灯，D2为正在通讯的状态指示； 3、接大地线务必保证可靠接地。
4、用RS485方式控制道闸时，带*号接口不用接线N E 位位E O 到到V DSP L 开关 21 N机机机机机机制制制制制制控控控控控控场场场场场场车车车车车车接接接接接接* * * * * *O C + G图 15-4C．安装道闸隔离板可以安装在道闸机箱或者读卡机中，为了便于维护建议安装在读卡机中4 002 捷威数字道闸接线A． J4 接线排说明：1、2 端接：AC~220V；3 端接：强电地线—PE；4 端接：三联按钮 5 端 DC12V 和道闸隔离板 J4 DC12V；5 端接：道闸隔离板 J4——开；6 端接：三联按钮 2 端手动开；7 端接：三联按钮 3 端手动关和道闸隔离板 J4 关；8 端接：三联按钮 4 端手动停；9 端接：三联按钮 6 端手自动转换B． J5 接线排说明：3 端接：闸机主板关到位 GND．三联按钮 1 端 GND．道闸隔离板 J4 GND；5 端接：道闸隔离板 J4——关到位；9、10 端接：地感线圈；备注：上图红色、蓝色线需自行引线到相应J5 接线端子的 3、5 端5 0203新款捷威数字道闸接线A．12 位接线排说明：1 端接：三联按钮 5 端 DC12V 和道闸隔离板 J4 DC12V；2 端接：三联按钮 2 端手动开；3 端接：三联按钮 3 端手动关和道闸隔离板 J4 关；4 端接：三联按钮 4 端手动停；5 端接：三联按钮 6 端手自动转换。
6 端接：三联按钮 1 端 GND 和道闸隔离板 J4 GND；7 端接：道闸隔离板 J4——开；9 端接：道闸隔离板 J4——开到位；11 端接：道闸隔离板 J4——关到位；B．2*10 接线排说明： 左边接线排1 端接：三联按钮 5 端 DC12V 和道闸隔离板 J4 DC12V；2 端接：三联按钮 2 端手动开；3 端接：三联按钮 3 端手动关和道闸隔离板 J4 关；4 端接：三联按钮 4 端手动停；5 端接：三联按钮 6 端手自动转换6 端接：三联按钮 1 端 GND 和道闸隔离板 J4 GND；7 端接：道闸隔离板 J4——开； 左边接线排1 端接：道闸隔离板 J4——开到位；3 端接：道闸隔离板 J4——关到位；二、单机设备调试1、002 捷威闸A．常用功能键——数码管、电位器、上下限位指示灯、功能键介绍：B．复查接线紧固、压接线端子后，通电调试闸杆的水平、垂直位置、防砸车参数： 将电位器调节到非极限位置，按功能键进入调试菜单后，数码管出现“ E**”菜单闪烁 参数设置方法：调节电位器进入需求菜单，第2 次按功能键，出现当前菜单参数，此时调节电位器，数码管不受控；第3 次按功能键，此时调节电位器，数码管显示值变化。
调节水平、垂直，满足横平竖直的标准E01 参数调节垂直，出厂值一般 200，值越小，杆越偏向落闸方向；E02 参数调节水平，出厂值一般 158，值越大，杆越偏向起闸方向 调节开闸速度 E09、关闸速度 E10，满足现场实际需求 调节防闸车灵敏度 E22,E23 ，E22 的参数围在 0-250 之间，E23 的参数围在 0-30 之间一般先调粗调 E23 把参数设置在 20-25 围，然后把 E22 的参数设置 80-120 围， 实际参数受杆长、电机、闸机型号因素而定注意：防砸灵敏度不能调的高，否则可能闸杆无常落闸2 JSDZ 0203 数字道闸调试1、调试前检查(1)仔细复查系统的安装、接线情况，并将三联按钮上自动/手动开关，拨到手动状态， 在确认无误后，接通电源2)若上电后道闸闸杆应不动作3)电机转向检查：用三联按钮上的开闸键或关闸键进行升或降操作，检查电机的旋转方向，如果发现电机的旋转方向不正确，则应立即按停止键使闸机停止运行，然后断电，按照接线图检查电机连线是否正确可靠， 检查拨码开关 SW2-1（后面介绍）位置是否正确4）数码管显示检查用三联按钮上的开闸键或关闸键进行升或降操作。
按下三联按钮的开闸键，设置板上的数码管左边第一个显示”O”(Open 第一个字母)，其余的数字在递增；当闸杆开到位时， 设置板上的数码管左边第一个显示“H”（High），其它显示位置数字同样，在进行关闸动作，并且数码管左边第一个显示“C”（Close．，其余的数字在递减；当闸杆关到位，设置板上的数码管左边第一个显示“L”（Low），其它显示位置数字；当闸杆停中间，设置板上的数码管左边第一个显示“S”（Stop），其它显示位置数字5)闸杆位置检查用三联按钮的开、关闸按钮进行闸机升、降操作，闸机自动进行开到位和关到位检查， 仔细观察闸杆在水平、垂直两极限位置是否停位准确，若有误差，直到闸杆在水平和垂直位置停靠准确注意：每次开机后第一次开关闸，设备需手动执行自检动作，闸杆在垂直、水平位置会有抖动或闸杆运行到机械最大限制位，且在垂直或水平方向上偏差 20左右，属于正常现象6)开关闸行程检查：用三联按钮的开、关闸按钮进行闸机升、降操作，数码管显示的数字变化的围即为开关闸行程闸杆的开关速度如果与缺省值相差较大2、运行调试参数设置说明1）设置板示意图2）拨码开关 SW1,SW2 定义3、设置开、关闸时间(1) 自检：如果为首次上电，需自检操作，若已自检过，则直接进入下一步。
接通电源， 闸杆不动作，数码管显示“Sxxxx”（xxxx 是位置数字）按设置板上的INC 按钮，闸杆上升到垂直位置，等待闸杆自检开到位停止后，再按设置板上的DEC 按钮，闸杆下降到水平位置， 等待闸杆自检关到位后停止（此操作也可以通过三联按钮盒上的开闸按钮和关闸按钮完成）注：自检时道闸以系统最慢的速度运行，且不带防砸功能2) 进入主菜单： 闸杆在停止状态，按住设置板上的 MENU 按钮，蜂鸣器鸣叫，直到数码管显示“X.X-X.X”（短横线左边数字标识关闸时间级数，右边数字标识开闸时间级数） 后松开；(3) 关闸时间设置：按设置板上 DEC 按钮，数码管短横线左边数字闪动，然后旋动 RP1 可调电阻， 根据数码管短横线左边数字的变化，选择与闸杆长度相适应时间的级数（1.0 ～ 6.1，数值越大速度越慢）；(4) 开闸时间设置：按设置板上 INC 按钮，数码管短横线右边数字闪动，然后左右旋动RP2 可调电阻， 根据数码管短横线右边数字的变化，选择与闸杆长度相适应时间的级数（1.0 ～ 6.1，数值越大速度越慢）；(5)退出设置：按住设置板上的MENU 按钮，蜂鸣器鸣叫，直到数码管显示“Lxxx“x或”Sxxxx” （xxxx 是是闸杆相对位置数字）后松开。
注：开、关闸时间设置的围为最快速度可达 1 秒，慢速大于６秒3、设置开、关到位方法,“Hxxxx”(1) 自检：如果为首次上电，需自检操作，若已自检过，则直接进入下一步自检操作同 6.2 的第一步2) 进入主菜单： 闸杆在停止状态，按住设置板上的 MENU 按钮，蜂鸣器鸣叫，直到数码管显示“X.X-X.X”（短横线左边数字标识关闸时间级数，右边数字标识开闸时间级数） 后松开；（3）进入次菜单：按设置板上MODE 按钮, 数码管闪动显示”Lxxxx”（闸杆在关到位状态）、”Ｈxxxx”（闸杆在开到位状态）、”Ｓxxxx”（闸杆在停中间状态）之一再按一次MODE 按钮，将回到主菜单）(４) 关到位调节：闸杆高过水平位置时，按设置板上DEC 按钮，数码管的数字减小；闸杆低于水平位置时，按设置板上INC 按钮，数码管的数字增加直到闸杆处于水平位置后松开（细调时可短按ＩＮＣ和ＤＥＣ按钮）关到位的位置围４５度以下到机械下限制位５) 开到位调节：闸杆超过垂直位置时，按设置板上DEC 按钮，数码管的数字减小；闸杆小于垂直位置时，按设置板上INC 按钮，数码管的数字增加直到闸杆处于垂直位置后松开（细调时可短按ＩＮＣ和ＤＥＣ按钮）。
开到位的位置围４５度以上到机械上限制位６)退出设置：按一下 MODE 按钮，退出次菜单，直到数码管显示“X.X-X.X”；按住设置板上的 MENU 按钮，蜂鸣器。
