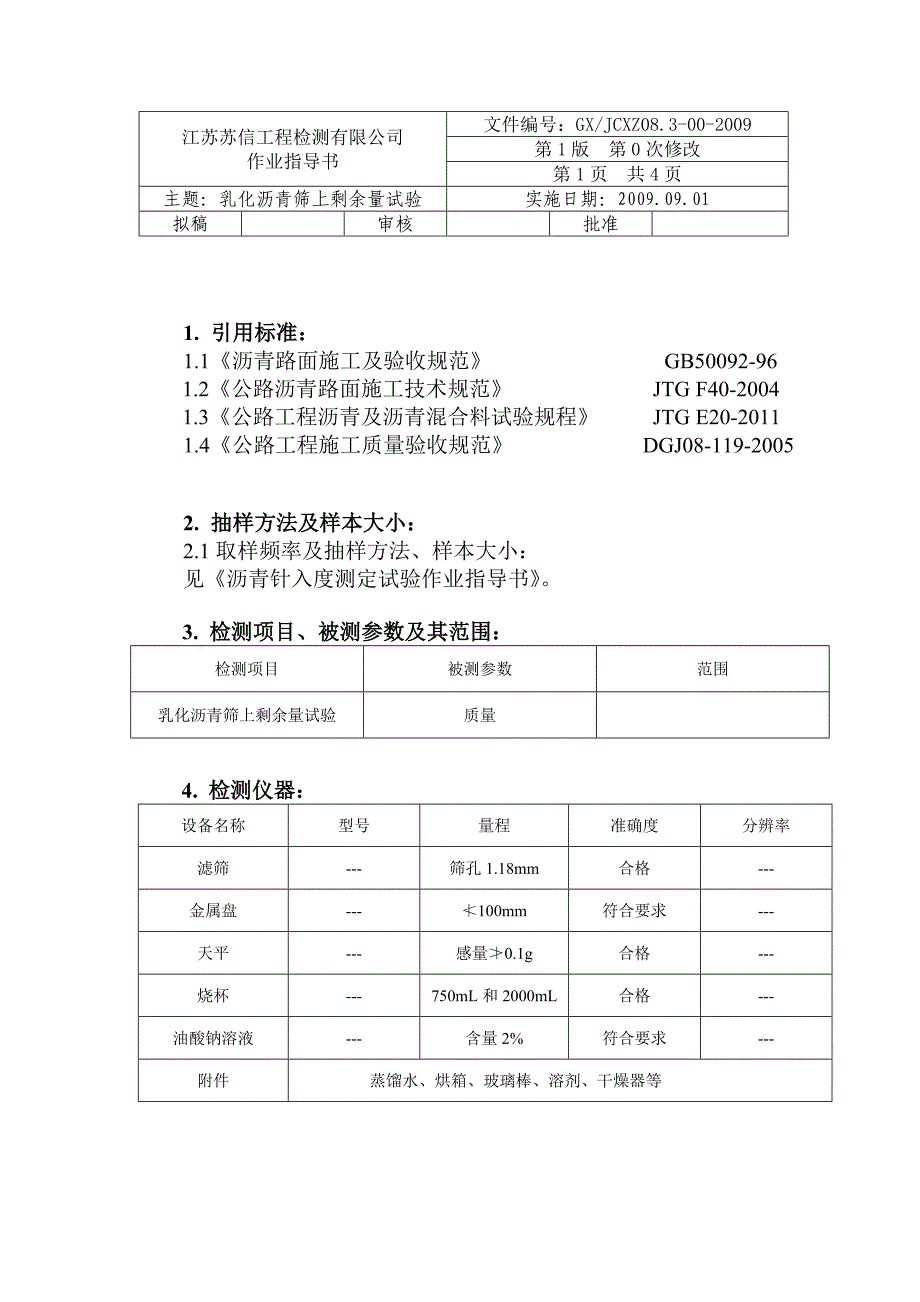

文件编号：GX/JCXZ08.3-00-2009第 1 版 第 0 次修改江苏苏信工程检测有限公司 作业指导书第 1 页 共 4 页主题：乳化沥青筛上剩余量试验 实施日期：2009.09.01拟稿 审核 批准1. 引用标准：1.1《沥青路面施工及验收规范》 GB50092-961.2《公路沥青路面施工技术规范》 JTG F40-20041.3《公路工程沥青及沥青混合料试验规程》 JTG E20-20111.4《公路工程施工质量验收规范》 DGJ08-119-20052. 抽样方法及样本大小：2.1 取样频率及抽样方法、样本大小：见《沥青针入度测定试验作业指导书》 3. 检测项目、被测参数及其范围：检测项目 被测参数 范围乳化沥青筛上剩余量试验 质量4. 检测仪器：设备名称 型号 量程 准确度 分辨率滤筛 --- 筛孔 1.18mm 合格 ---金属盘 --- ≮100mm 符合要求 ---天平 --- 感量 ≯0.1g 合格 ---烧杯 --- 750mL 和 2000mL 合格 ---油酸钠溶液 --- 含量 2% 符合要求 ---附件 蒸馏水、烘箱、玻璃棒、溶剂、干燥器等5. 检测系统框图：6. 检测前、后对被测样品、检测仪器、环境要求、设备安装的检查：6.1 检测前：6.1.1 对被测样品，进行外观、数量、规格方面检查，发现问题退样重取。
6.1.2 检查检测仪具是否在准用期内，并登录使用情况7.《公路工程沥青及沥青混合料试验规程》 JTG E20-2011 检测步骤：7. 1 试样制备过程：7.1.1 将装有试样的盛样器带盖放入恒温烘箱中,当石油沥青中含有水分时,烘箱温度 80℃左右,加热至沥青全部熔化后供脱水用当石油沥青中无水分时，烘箱温度宜为软化点温度以上 90℃，通常为135℃左右对取来的沥青试样不得直接利用电炉或燃气炉明火加热当石油沥青试样中含有水分时，将盛样器皿放在可控温的砂浴、油浴、电热套上加热脱水，不得已采用电炉、燃气炉加热脱水时必须放石棉垫，加热时间不超过 30min，并用玻璃棒轻轻搅拌，防止局部过热在沥青温度不超过 100℃条件下，仔细脱水至无泡沫为止最后的加热温度不宜超过软化点以上 100℃（石油沥青）或50℃（煤沥青） 将盛样器中的沥青通过 0.6mm 的滤筛过滤，不等冷却立即一次灌入各项试验的模具中当温度下降太多时，宜适当加热再灌模根据需要也可将试样分装入擦拭干净并干燥的一个或数个沥青盛样器皿中，数量应满足一批试验项目所需的沥青样品在沥青灌模过程中，如温度下降可放入烘箱中适当加热，试样冷却后反复加热的次数不得超过 2 次，以防沥青老化影响试验结果。
为避免混进气泡，在沥青灌模时不得反复搅动沥青灌模剩余的沥青应立即清洗干净，不得重复试用洗净称 m1 搅匀试样 湿润筛网 乳液过筛清洁滤杯 烘干滤筛 取筛称 m27.2 准备工作7.2.1 将滤筛、金属盘、烧杯等用溶剂擦洗干净，再用水和蒸馏水洗涤后放入烘箱（105℃±5℃）中烘干，称取滤筛及金属盘质量（m 1） ，准备至 0.1g7.3 试验步骤7.3.1 在一烧杯中称取充分均匀的乳化沥青试样 500g±5g（m） ，准确至 0.1g7.3.2 将筛网用蒸馏水（阳离子型）或油酸钠(阴离子型) 润湿7.3.3 将滤筛架在烧杯上，再将乳化沥青缓慢倒入筛内过滤，在过滤顺畅的条件下，筛上仅保留一层薄膜，如果筛孔有堵塞现象，则用手轻轻拍打筛框7.3.4 试样全部过滤后，移开盛有乳液的烧杯，转放置入另一金属盘中7.3.5 用蒸馏水多次清洗烧杯，并将洗液过滤，再用蒸馏水清洗滤筛，直到过滤的水完全清洁为止7.3.6 将滤筛至于另一个已称质量的洁净的金属盘中，并置于烘箱（105±5℃）中烘干 2～4h7.3.7 取出滤筛，连同金属盘一起置于干燥器中冷却至室温（一般≥30min）后称其质量（ m2） ，准确至 0.1g。
8. 结果计算及数据处理：8.1 乳化沥青试样过滤后筛上残留物含量按下式计算，准确至小数点后一位式中：P—筛上残留物含量，%；m—乳化沥青试样的质量，g；m1—滤筛及金属盘质量，g；m2—滤筛、金属盘与筛上残留物合计质量，g8.2 同一试样至少平行试验 2 次，两次试验结果的差值≤0.03时，取其平均值作为试验结果8.3 精密度或允许差重复性试验的允许差 0.03%，复现性试验的允许误差为 0.08%9. 在检测过程中发生异常现象时的处理办法：9.1 被测件损坏或被测件工作异常，取样重做9.2 首次测量超差，分析材质，取样方法，制样、测试操作，温度因素等影响，取样重做9.3 检测结果散布太大，分析上述影响因素，取样重做10. 在检测过程中，发生意外事故时的处理办法：10.1 停电、停水、停气或发生其他非人力可避免的自然灾害时处理办法：恢复正常取备用样重做10.2 检测仪器、设备发生意外损坏：及时上报修理，恢复正常取备用样重做11. 检测结果判断方法：11.1 按《公路沥青路面施工技术规范》 （JTG F40-2004 ）判断12. 出具报告：出具统一格式的报告。
