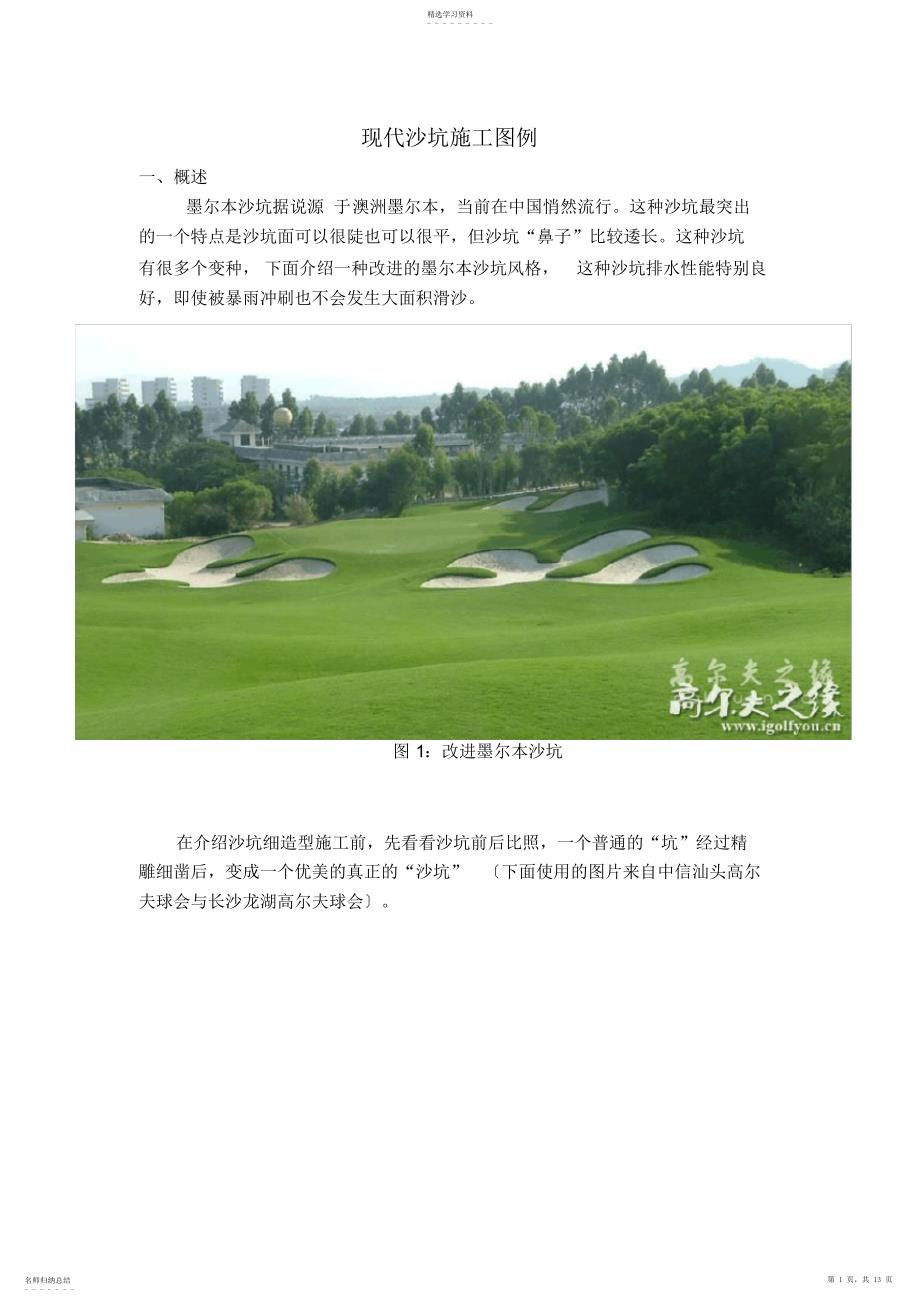

现代沙坑施工图例一、概述墨尔本沙坑据说源 于澳洲墨尔本，当前在中国悄然流行这种沙坑最突出的一个特点是沙坑面可以很陡也可以很平，但沙坑“鼻子”比较逶长这种沙坑有很多个变种， 下面介绍一种改进的墨尔本沙坑风格，这种沙坑排水性能特别良好，即使被暴雨冲刷也不会发生大面积滑沙图 1：改进墨尔本沙坑在介绍沙坑细造型施工前，先看看沙坑前后比照，一个普通的“坑”经过精雕细凿后，变成一个优美的真正的“沙坑”下面使用的图片来自中信汕头高尔夫球会与长沙龙湖高尔夫球会精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 1 页，共 13 页案例 1：中信汕头高尔夫俱乐部7#图 2：沙坑施工前效果中信汕头高尔夫俱乐部7#3：沙坑施工结束后效果中信汕头高尔夫俱乐部7#案例 2：长沙龙湖 B 场 8#精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 2 页，共 13 页图 4： 沙坑施工前后长沙龙湖B 场 8#案例 2：沙坑植草结束后长沙龙湖B 场 8#图 5：沙坑施工结束后效果中信汕头高尔夫俱乐部7#二、材料准备精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 3 页，共 13 页做沙坑细造型之前需要准备：1.普通水泥及石灰2.普通纱网，宽3.粒径为 5-7mm 碎石4.沙坑沙，粒径5.直径 110mm 的穿孔波纹管，硬度达S2，条件好的推荐使用同等规格的PE软管或 ADS 软管6.普通木板，标准饮水管7.草皮8.铁锨、小铁丝等辅助工具三、施工方法初步清理及放线首先安排工人将沙坑清理干净， 将外表浮土刮平， 然后请造型师或者设计师用喷枪或者石灰划出边线，甚至盲排线。
图 6：初步清理及放线整形切边第一步开始切边，切入深度10-15cm为保持沙坑边线的柔滑，可以用pvc饮水管弯曲度边精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 4 页，共 13 页图 7：整形切边用三合土夯实基底将沙坑底部表层细土刮松， 然后使用水泥、石灰与细土均匀混合， 反复夯实如果沙坑底部土质不佳，可以外调细土进行三合土夯实图 8：用三合土夯实基底挖环沟有些沙坑前沿不需要挖沟，但是沙坑仰面一定要挖沟， 这部分环沟是关键，环沟必须紧贴沙坑边 ，然后挖鱼刺沟 盲排沟 ，每隔 2-4 米一条，宽度、精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 5 页，共 13 页深度为 25-30cm图 9-1：挖环沟精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 6 页，共 13 页图 9-2： 挖鱼刺排水沟修边盲排沟挖完后，修齐沙坑边，可以美化沙坑，也便于植草图 10：修边有些地方土质比较沙性或者不易成型，可以用木板帮助修边精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 7 页，共 13 页图 11：使用木板辅助修边甚至，土质不良，可以外调好土扎边，边高10-15cm，这样铺沙的时候，沙坑边刚好与沙面平齐， 这个好土扎边可以在粗造型结束后做，也可以在盲排沟精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 8 页，共 13 页结束后做，也可以在铺沙前做，详见下列图：图 12： 沙坑扎边精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 9 页，共 13 页精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 10 页，共 13 页精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 11 页，共 13 页精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 12 页，共 13 页精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 13 页，共 13 页。
